商用车用50K规格单点悬挂结构设计

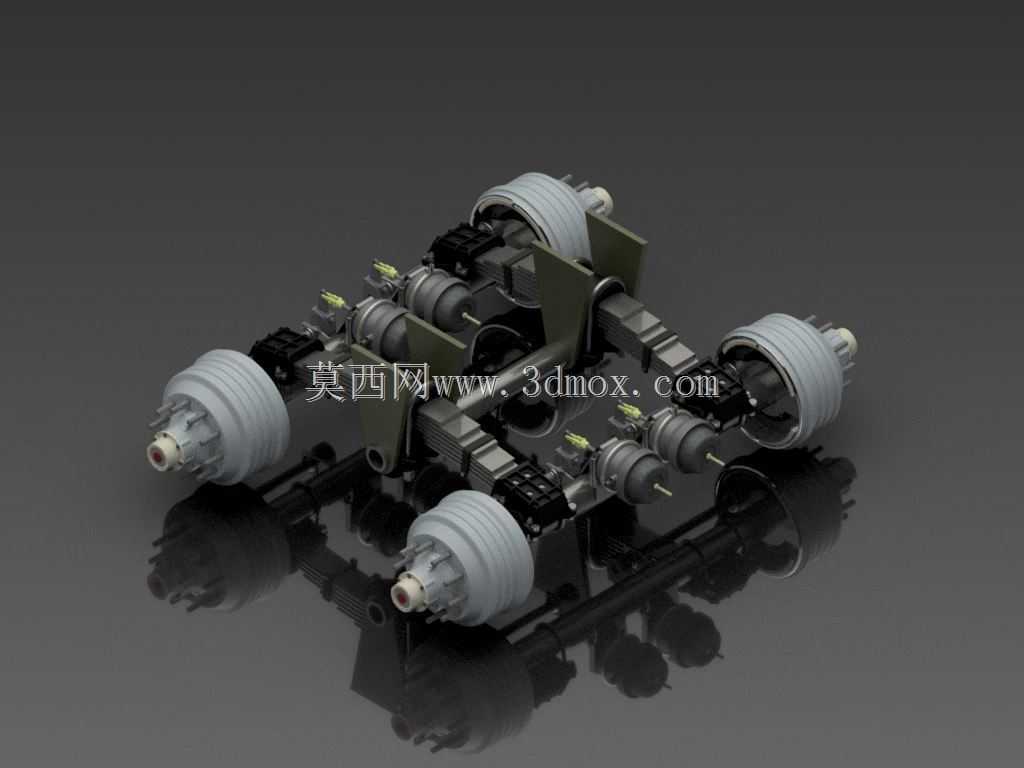

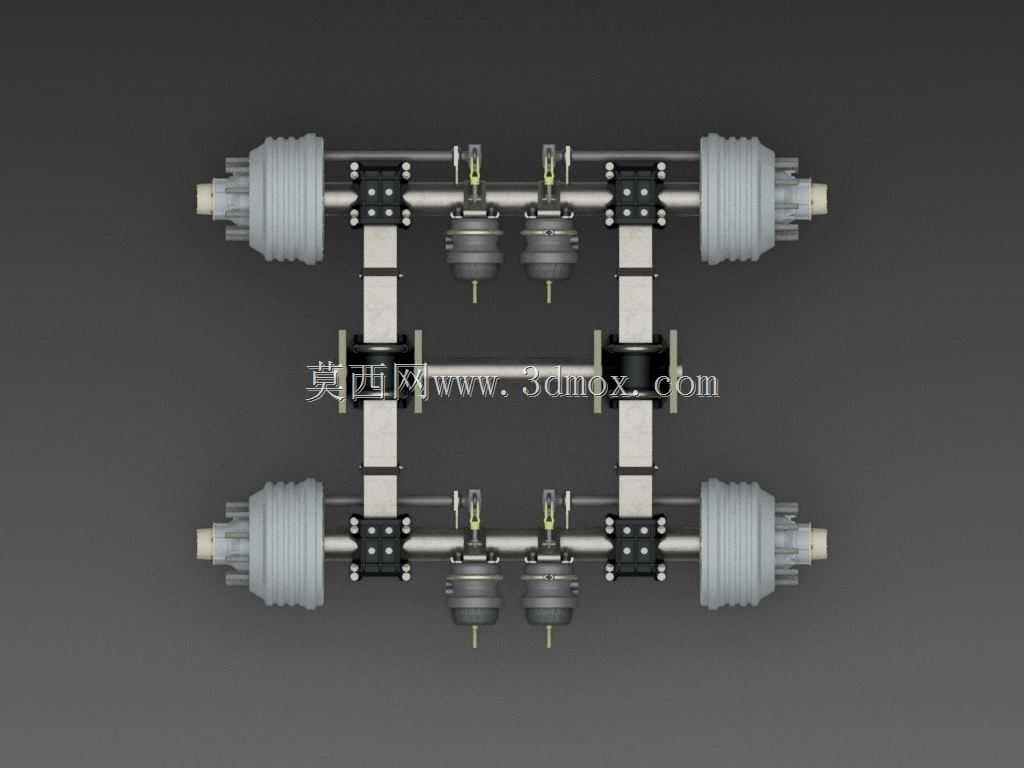

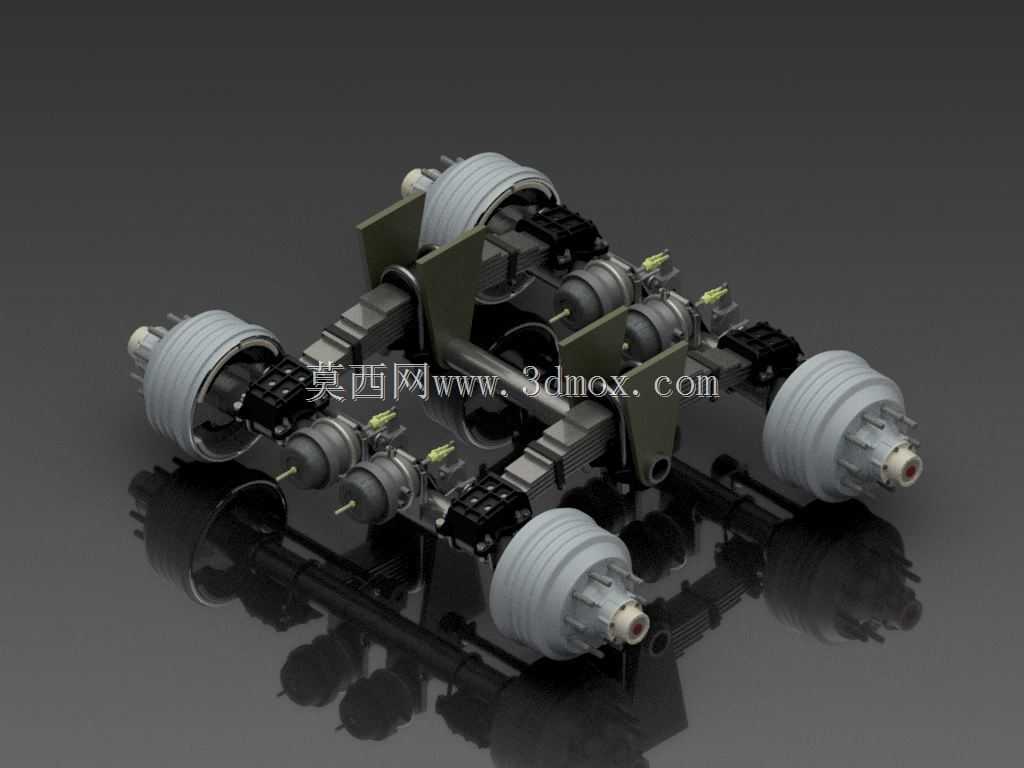

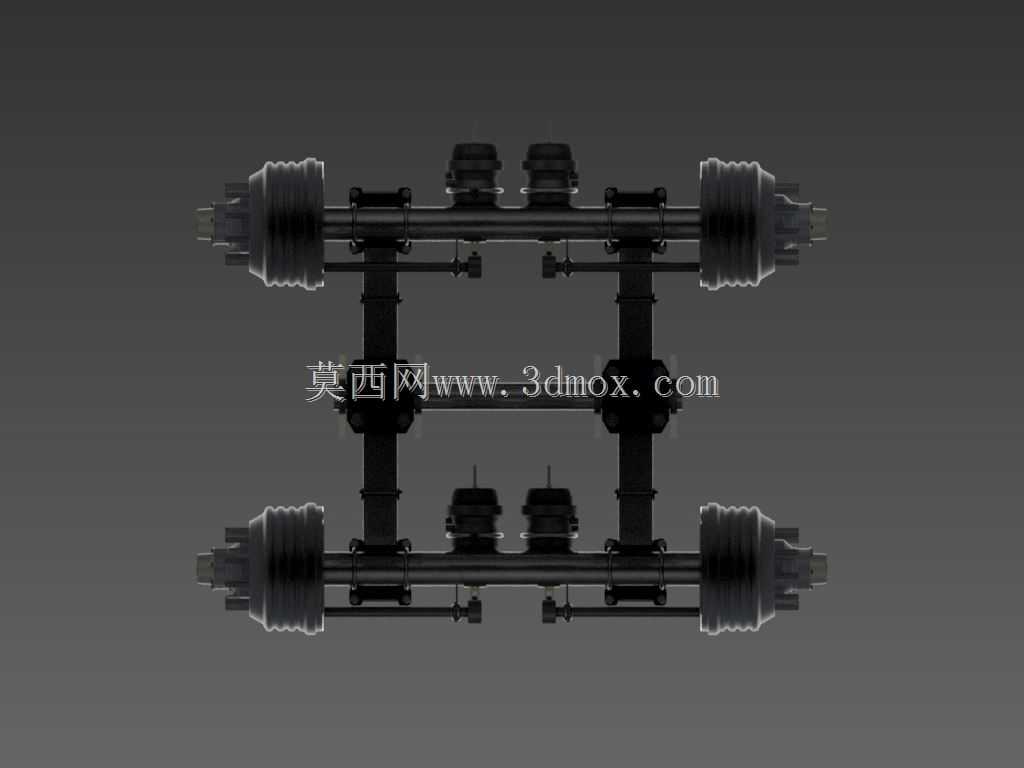

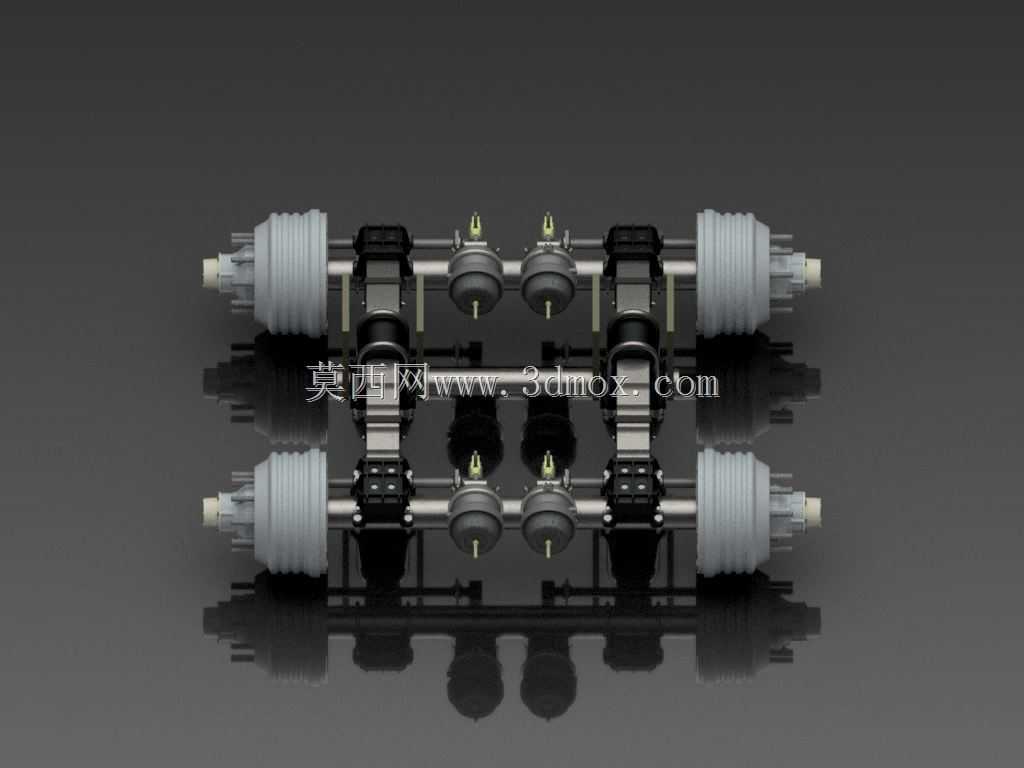

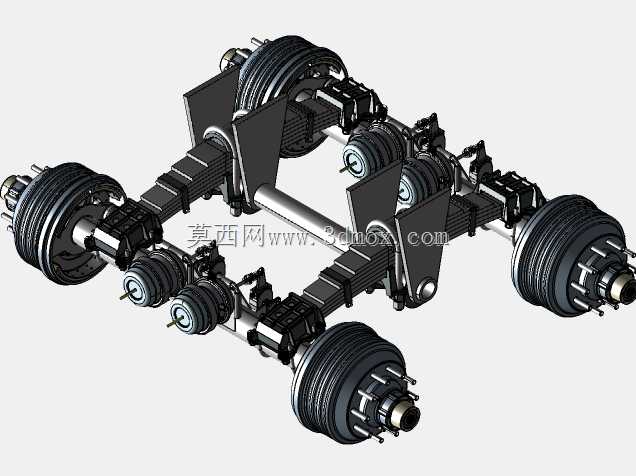

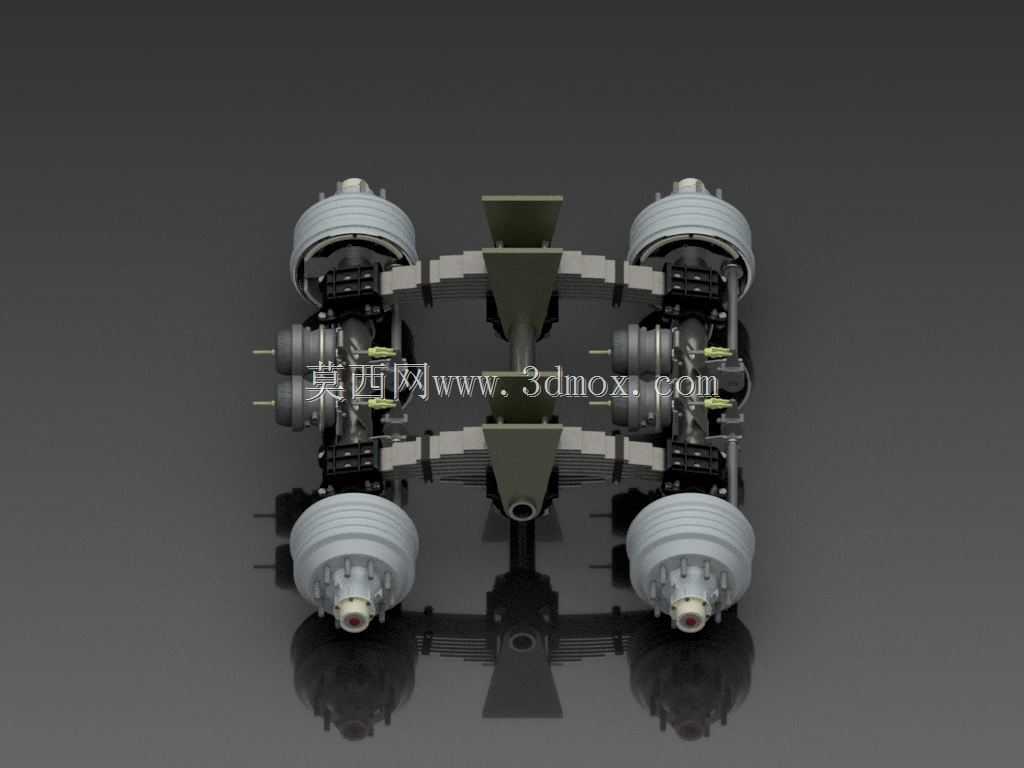

该悬挂结构主要适配重载货运挂车的底盘行走系统，作为双车桥布置的承载连接部件，承担车架与车桥之间的载荷传递、振动缓冲功能，是挂车底盘核心的行走承载部件。从实际应用场景来看，这类单点悬挂多用于中长途干线物流运输的栏板挂车、仓栅挂车以及部分特种运输半挂车上，匹配24.5英寸规格轮胎时可实现19英寸的标准行驶高度，适配国内多数干线公路的通行高度限制，同时满足高速行驶、非铺装路面低速通行的多工况使用需求。在功能特性上，该悬挂采用双车桥集成式布置结构，通过中心的悬挂连接座与挂车车架实现单点铰接连接，相比传统分散式悬挂，可在车辆通过起伏路面时让两根车桥随路面起伏自适应摆动，保证各轮胎接地压力均匀，避免单轮载荷过大引发的爆胎、桥壳变形问题，同时减少车架受到的扭转冲击，延长车架整体使用寿命。设计过程中，结构工程师优先考虑了重载工况下的载荷传递路径，将板簧安装座、桥壳连接支架、中心铰接座的受力路径做了直线化处理，避免载荷传递过程中出现应力集中的拐角结构，同时平衡了部件自重与承载能力，在满足50K额定承载要求的前提下，尽可能减少冗余结构，降低底盘自重以提升挂车的有效载货质量。从安装边界来看，该悬挂的车桥轮距、板簧安装跨距均匹配主流重载挂车的标准安装尺寸，中心铰接座的安装孔位可直接适配多数标准挂车纵梁的连接位置，不需要对车架做额外改制即可完成装配；车桥两端的轮毂安装接口适配常规重载挂车的轮毂制动总成，可直接匹配鼓式或盘式制动部件，降低配件选型与后期维护的替换成本。结构建模过程中，对悬挂的摆动行程做了运动干涉校核，确保车桥在最大上跳、下跳行程中，板簧、连接支架、制动管路等部件不会与车架、轮胎发生剐蹭干涉，同时预留了减震器、横向稳定杆的安装接口，可根据不同使用场景的需求选装对应附件，进一步提升行驶稳定性。
