旋转轴用唇形橡胶油密封件三维建模

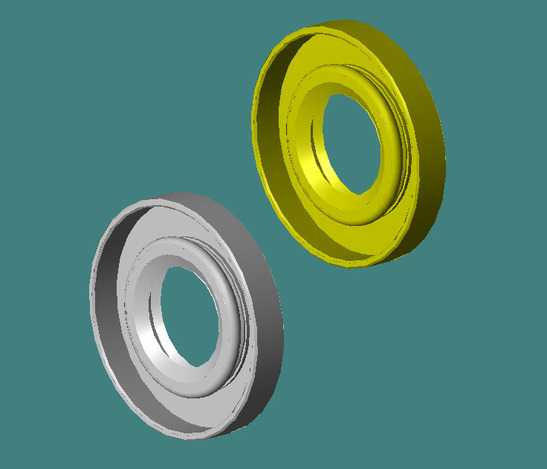

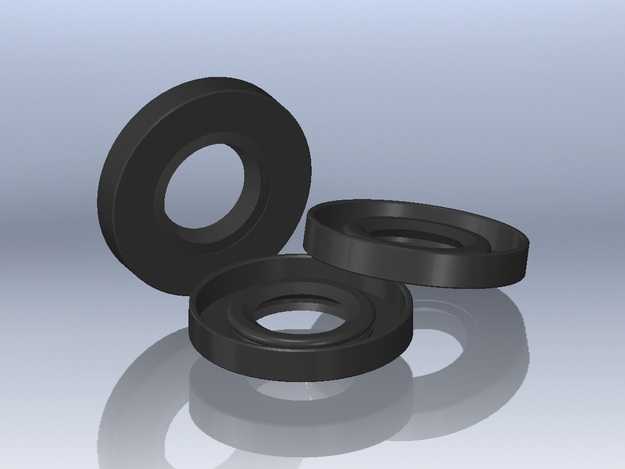

本模型为旋转轴用唇形油密封件，建模过程以回转类零件的结构特征为核心逻辑展开，首先通过测绘标准油封的截面轮廓确定基准草图，以密封件的中心轴线为旋转轴，利用三维建模软件的旋转凸台特征生成密封件的基体结构，精准还原了油封的金属骨架内嵌结构、橡胶主体的唇口弧度、防尘副唇的倾斜角度以及弹簧卡槽的环形凹槽结构，所有尺寸均参照常用轴径油封的行业规范设定，保证各部分结构的比例符合实际工业应用要求。材质渲染阶段针对不同结构部分匹配对应材质属性，金属骨架部分赋予哑光镀锌金属材质，调整金属粗糙度参数模拟冲压骨架的细腻磨砂质感，避免过度反光影响结构展示；橡胶主体部分赋予丁腈橡胶材质，设置合适的漫反射颜色与低反光度，还原橡胶材质的哑光温润质感，同时对唇口接触边缘做细微的倒角处理，模拟实际油封唇口的修边工艺效果；环形弹簧部分单独赋予弹簧钢材质，调高金属反光度与高光强度，还原螺旋弹簧的金属光泽，让不同结构部分的材质区分清晰，便于观察内部构造。结构设计上重点还原了油密封的核心功能结构，主唇口的过盈量尺寸按照密封要求设置合理的倾斜角度，保证安装后唇口能与旋转轴面形成均匀的接触压力带，防尘副唇位于主唇口外侧，结构上设置向外倾斜的唇边，可阻挡外界粉尘、杂质进入密封腔体，内嵌的金属骨架为整个密封件提供刚性支撑，保证安装时密封件不会发生过度形变，弹簧卡槽内的环形螺旋弹簧可为唇口提供持续的径向箍紧力，补偿橡胶老化带来的唇口压力衰减，所有环形结构均做同轴度约束，保证密封件安装后与旋转轴的同轴精度。建模过程中对各特征做参数化关联，可通过修改截面草图的关键尺寸快速适配不同轴径、不同安装尺寸的油封规格，模型的圆角、倒角等工艺细节均按照实际生产要求添加，无尖锐棱角与不合理的几何结构，可直接用于密封结构的装配验证、密封原理的教学演示以及相关设备的虚拟装配调试，渲染阶段采用柔和的影棚布光，从多个角度打光突出密封件的环形层次结构，让金属骨架、橡胶主体、弹簧三个部分的结构边界清晰可见，完整呈现油密封件的内外构造特征。
