带侧槽圆柱轴类按键传动结构件

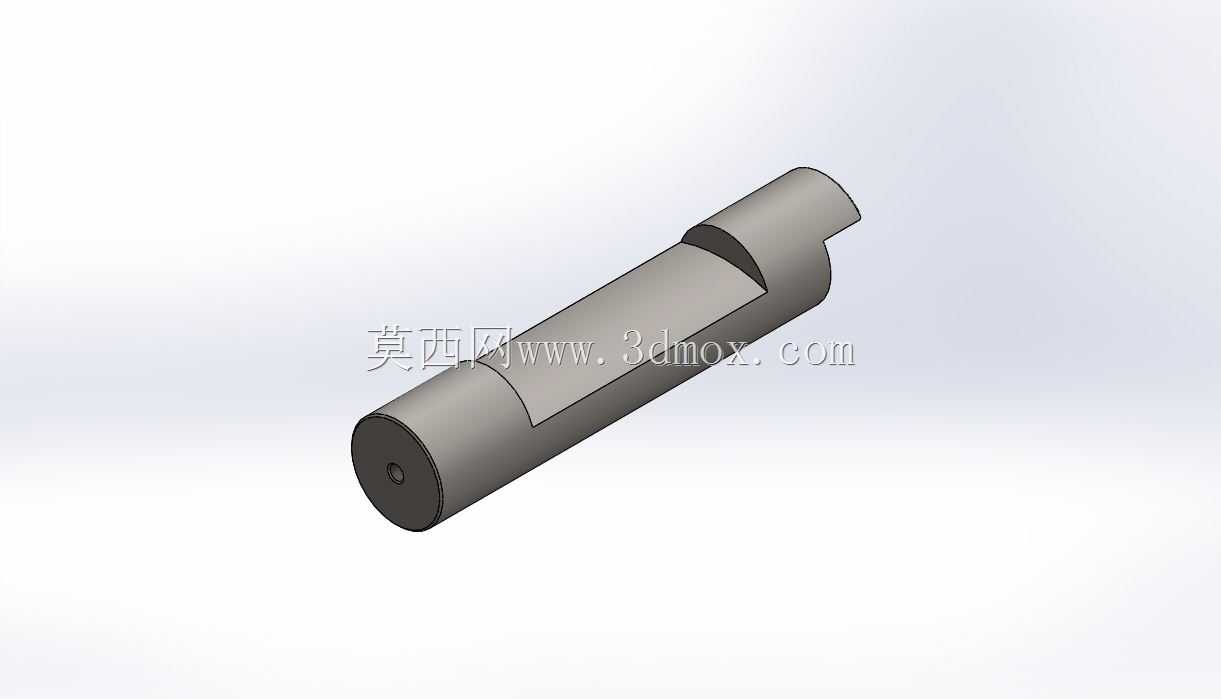

　　这类带侧部铣槽的圆柱轴类按键构件，常见于小型手动操控机构、轻载传动触发单元中，比如小型机电设备的档位切换组件、手持工具的按压触发模块、低压电控柜的操作按键传动副里都能见到它的身影。从实际使用场景来看，它承担的是把外部按压力量传递到内部触发端的作用，同时依靠自身的圆柱面完成滑动导向，侧部的铣槽则是用来和机构内的限位销、拨块配合，限制自身的转动自由度与轴向滑动行程，避免按压过程中出现周向转动偏移，保证每次按压的行程一致、触发位置精准。

　　从设计思路上看，这类零件优先考虑的是滑动过程的顺畅性与长期使用的耐磨性，主体采用圆柱结构是因为圆柱面在对应的安装孔内滑动时，接触面积均匀，不会出现卡滞的情况，相比异形截面的推杆，圆柱轴的加工难度更低，装配时的对中要求也更宽松，适合批量生产的小型设备装配需求。侧部的槽型设计没有采用通槽结构，而是在轴身的特定长度段铣出平面槽，一方面是为了和安装座上的限位件配合，控制轴向的移动距离，避免按压超程损坏内部的微动开关或者弹性复位件，另一方面也能在槽的端部形成硬限位，当按压到最大行程时，槽的端面和限位销接触，承受按压的极限载荷，不会让内部的脆弱触发元件承受过大的冲击力。

　　从安装边界来看，这类零件的外径需要和安装基座的导向孔保持间隙配合，通常配合公差选H7/g6的间隙等级，既不会因为间隙过大出现按压晃动，也不会因为间隙过小导致滑动卡涩，尤其是在有少量粉尘的使用环境下，适当的间隙还能容纳少量浮尘，降低磨损速度。轴的总长度需要根据按压行程、复位弹簧的压缩量、内部触发元件的触发距离来确定，通常要预留1-2mm的安全行程，避免装配累计误差导致按不到位或者超程损坏。轴端的中心小孔是用来安装复位弹性件的定位端，装配时弹簧一端卡入这个小孔，另一端抵在安装座的沉孔内，保证按压后轴体能可靠复位，不会出现卡滞无法回位的情况。

　　在实际选型应用中，这类零件的材质通常选易切削钢或者不锈钢，根据使用环境的防腐要求确定，普通室内设备用45号钢做表面发黑处理即可，有潮湿或者腐蚀风险的场景则用304不锈钢加工，不需要额外做表面处理。侧槽的铣削深度需要根据配合的限位销直径确定，通常槽深要大于限位销半径1mm左右，保证限位销不会从槽内脱出，槽的两个端面需要做小倒角处理，避免和限位销长期撞击后出现翻边、毛刺，影响滑动顺畅度。轴的两个端面都需要做C0.5左右的倒角，一方面是装配时更容易导入安装孔，另一方面也能去除加工后的锐边，避免装配时划伤操作人员或者损坏配套的密封件。

　　这类构件虽然结构简单，但是在小型操控机构里的作用十分关键，设计时如果忽略了槽的位置公差、轴的外径公差，很容易出现按压卡滞、行程不准、复位失效的问题，建模时需要重点关注槽的轴向位置尺寸、槽宽与限位销的配合间隙、轴端定位孔的同轴度，这些尺寸直接影响最终的装配效果和使用手感。在实际装配中，这类轴件通常不需要额外的紧固件固定，依靠导向孔和限位销就可以完成自身的位置约束，装配流程简单，适合快装生产线的装配需求，后期维护时也可以直接抽出更换，不需要拆解整个机构，降低了设备的维护成本。
