拖拉机用32毫米规格挂接销结构设计

　　在农用拖拉机的后悬挂作业系统中，挂接销是实现农机具快速挂载、载荷传递的核心连接零件，本次设计的32毫米规格挂接销，主要适配cat-3类拖拉机的后悬挂挂接点位，承担着农机具与拖拉机动力输出端、悬挂架之间的刚性连接作用，作业过程中需要传递牵引载荷、承受作业时的交变冲击，同时要满足频繁拆装更换农机具的使用需求。从实际作业场景来看，拖拉机带载旋耕、犁耕、播种作业时，挂接销不仅要承受沿牵引方向的静拉力，还要应对田间地面不平整带来的垂直方向跳动载荷，以及农机具作业时产生的侧向扭转力，这就要求零件本身具备足够的结构强度与抗疲劳性能，同时在连接部位要设计可靠的防脱结构，避免作业过程中销体窜动脱出引发安全事故。

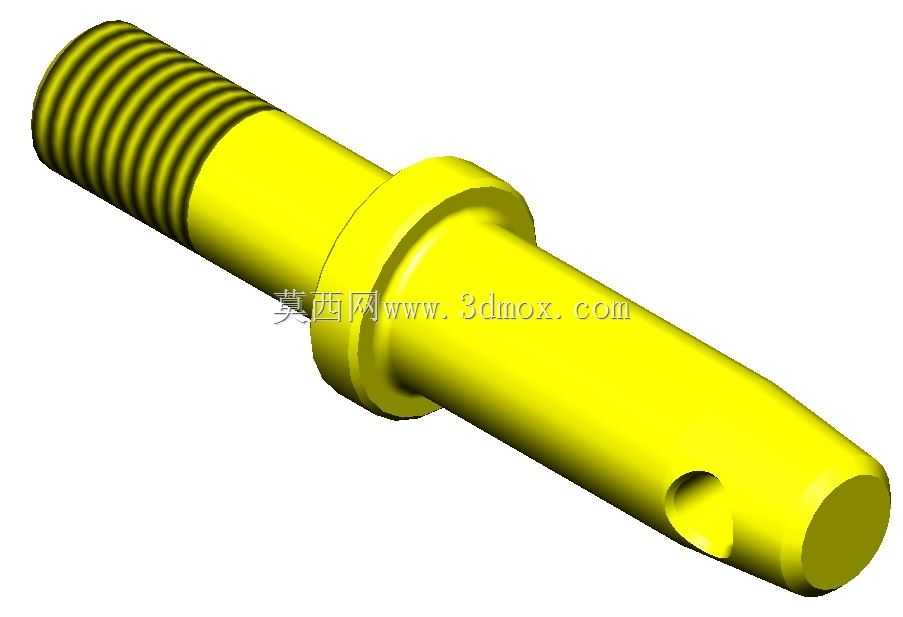

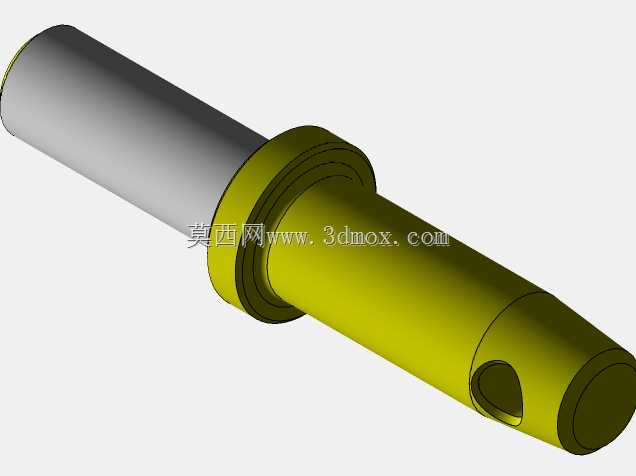

　　设计过程中首先确定了销体的核心尺寸边界，主体公称直径为32毫米，匹配拖拉机悬挂臂上标准的32毫米挂接孔位，销体一端加工有连续外螺纹段，用于安装锁紧螺母，实现挂接后的轴向锁紧固定，螺纹段长度经过匹配计算，既能够满足不同厚度悬挂臂连接板的安装适配需求，又不会因为螺纹过长导致螺母锁紧行程冗余、销体端部与周边部件发生运动干涉。销体中部设计有一体式的轴肩凸台，这个凸台的作用有两个：一是安装时作为轴向定位基准，凸台端面贴合悬挂臂外侧表面，能够快速确定销体的插入深度，避免安装不到位导致的连接受力不均；二是凸台本身能够承受部分轴向载荷，分散螺纹根部的应力集中，提升销体整体的抗载荷能力。

　　销体的插入端设计为带锥度的引导结构，端部做了圆弧倒角处理，在田间作业环境下，即使农机具挂接孔与拖拉机悬挂孔存在少量同轴度偏差，也能够依靠锥面引导快速完成销体穿装，降低操作人员的对位难度，减少拆装耗时。在销体靠近插入端的位置，设计有径向的通孔，这个孔位用于安装开口销或者R型锁销，作为第二道防脱保护，即使外侧的锁紧螺母因为长时间振动出现松动，端部的锁销也能够阻挡销体从挂接孔中脱出，双重防脱结构适配农机作业长时间高振动的使用工况，大幅降低连接失效的风险。

　　从结构受力的角度优化细节，螺纹段与光杆段的衔接位置做了过渡圆角处理，避免直角台阶带来的应力集中问题，因为这个位置是销体承受交变载荷时最容易出现疲劳断裂的区域，合理的过渡圆角能够在不增加零件整体重量的前提下，大幅提升该位置的抗疲劳强度。销体的光杆主体部分加工精度控制在合理公差范围内，既保证与挂接孔的配合间隙适中，不会因为间隙过大导致作业时产生冲击异响、加速孔位磨损，也不会因为间隙过小导致田间泥沙进入后销体卡死、难以拆卸。

　　实际选型适配时，该规格挂接销匹配的cat-3类拖拉机悬挂系统，通常配套的是中等功率段的农用拖拉机，可挂载的农机具重量覆盖范围较广，从几百公斤的旋耕机到一千多公斤的犁具、播种机都能够适配，销体的材质选型通常选用中碳结构钢，经过调质处理后获得综合的强韧性能，表面做防锈处理，能够适应田间高湿度、多泥沙的作业环境，减少锈蚀导致的拆卸困难问题。安装时需要注意，轴肩凸台必须完全贴合悬挂臂的安装面，锁紧螺母按照规定扭矩拧紧后，必须在端部径向孔内装入锁销并张开锁脚，作业前需要检查锁销是否安装到位，每次作业完成后及时清理销体表面附着的泥沙与作物残茬，定期检查销体的磨损情况，当光杆段磨损量超过1毫米、或者螺纹出现损伤时，需要及时更换零件，避免连接失效引发安全事故。

　　不同于普通的圆柱销，这款挂接销的结构完全围绕农机作业的实际使用需求设计，没有多余的冗余结构，每个结构特征都对应实际使用中的具体痛点：锥度引导端解决田间对位难的问题，中部轴肩解决安装定位与应力分散的问题，端部径向锁孔解决振动防脱的问题，螺纹段实现可靠的轴向锁紧，整体结构简单可靠，加工工艺性好，适合批量生产，同时能够满足恶劣作业环境下的长期使用需求，是拖拉机后悬挂系统中不可或缺的基础连接零件。
