M28X3P开槽铸造六角锁紧螺母结构

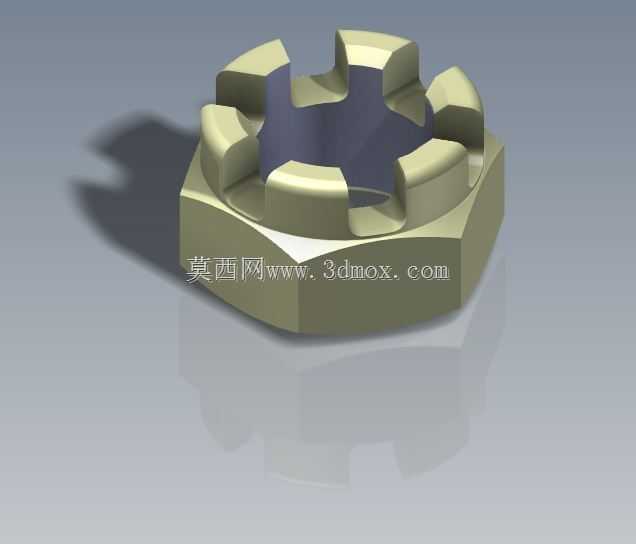

　　现场运维时的工具适配性更强。顶部均匀分布的六个开槽结构，是实现锁紧功能的核心设计：当螺母在配套螺栓上拧紧到预设扭矩后，螺栓杆部预设的径向销孔会与螺母顶部的开槽对齐，此时穿入开口销并将销尾掰开卡入槽内，就能完全限制螺母与螺栓之间的相对转动，哪怕设备长期处于高频振动、载荷反复交变的工况下，螺母也不会出现回转松脱的问题。和切削加工的同规格开槽螺母不同，这款螺母采用铸造工艺成型毛坯，整体金属流线沿零件外形连续分布，没有切削加工导致的纤维切断问题，在承受冲击载荷时的抗断裂性能更优，适合矿山、工程机械这类作业环境复杂、载荷波动大的场景。设计过程中，首先要匹配螺纹副的受力要求：M28粗牙螺纹的有效啮合长度需要达到螺纹直径的0.8倍以上，在重型工程机械、矿山输送设备、农用作业机械的振动工况连接部位，普通六角螺母极易因持续的交变载荷、往复冲击出现螺纹副松脱，进而引发连接失效、部件移位甚至安全事故，这类带顶部开槽的铸造螺母，正是针对大载荷振动场景开发的专用锁紧连接件。这款M28X3P规格的螺母，公称直径适配28mm的外螺纹件，螺距为3mm，属于粗牙螺纹系列，螺纹牙型采用通用公制60度牙型设计，牙侧间隙控制在普通连接级公差范围内，既保证足够的螺纹啮合接触面积，又不会因配合过紧导致装配时出现螺纹咬死的问题。从结构设计来看，螺母主体采用外六角构型，对边尺寸符合常规大规格六角紧固件的通用标准，可适配普通开口扳手、套筒扳手的常规作业空间，不需要定制专用拆装工具，

　　才能保证足够的螺纹抗剪切强度，因此螺母的整体高度做了针对性优化，既不会因高度过高增加不必要的材料成本和安装空间占用，也不会因啮合长度不足导致螺纹滑牙。六角外形的倒角设计兼顾了装配导向和毛刺去除的需求，底部的支承面做了平面度管控，装配时能和被连接件表面充分贴合，避免因支承面倾斜导致的附加弯矩，减少螺纹副的额外受力。顶部开槽的宽度和深度经过反复校核，既要保证能顺利穿入对应规格的开口销，又不会因开槽过深削弱螺母顶部的结构强度——开槽位置刚好位于螺纹收尾的上方区域，不会破坏有效啮合段的螺纹完整性，槽口的圆角处理能避免应力集中，防止长期受冲击时槽根位置出现裂纹。从安装边界来看，这款螺母的六角外接圆直径、整体高度都和同规格普通六角螺母接近，

　　不需要在被连接件上预留更大的安装沉孔，原有适配普通M28螺母的连接位置可以直接替换使用，不需要改动周边结构。在输送线的辊筒轴端固定、工程机械的悬挂部件连接、农用机械的传动支架锁紧等场景中，这种带开槽的铸造螺母能有效降低日常运维的紧固件复检频率，减少因螺母松脱导致的非计划停机。建模过程中，螺纹部分采用简化的修饰特征配合真实牙型的局部剖切展示，既保证工程图输出时的螺纹标注符合国标规范，又能在装配仿真时准确还原螺纹啮合的干涉检查逻辑；六角外形和顶部开槽的过渡曲面做了曲率连续处理，和实际铸造毛坯的拔模斜度保持一致，能直接用于后续的铸造工艺仿真、毛坯模具设计，不需要二次重构模型。支承面的平面度、槽口的位置度、螺纹的同轴度等形位公差，

　　都在模型的特征参数里做了对应设置，导出工程图时可以直接调用公差标注，符合机械设计的出图规范。和薄片锁紧螺母、尼龙圈锁紧螺母相比，这种开槽配开口销的锁紧方式耐温范围更广，在设备运行产生高温、或者户外低温环境下都不会出现锁紧元件失效的问题，适合在工况温度波动大的户外设备上使用。铸造工艺带来的毛坯致密度经过工艺参数优化，内部缩孔、疏松等缺陷控制在紧固件的允许范围内，后续只需要对螺纹、支承面、开槽侧面做少量精加工就能达到使用要求，生产效率比全切削加工的同规格零件更高，成本也更可控。在做设备选型匹配时，需要注意螺栓的销孔位置要和螺母拧紧后的开槽位置匹配，通常会在螺栓上设置多个等距销孔，保证拧紧到额定扭矩后总有一个销孔能和开槽对齐，方便穿入开口销完成锁紧。
