液压气动系统用黄铜软管连接端头

　　在液压站、气动控制回路、流体输送管路的布设作业中，软管端部的连接可靠性直接决定整套管路系统的运行稳定性，这类安装在软管末端的金属连接端头，是实现柔性软管与硬管、阀块、执行元件对接的核心过渡零件。日常设备运维中遇到的软管拔脱、接口渗漏、介质紊流等问题，近六成与端部接头的结构设计、加工精度不匹配有关，因此在建模阶段就需要结合实际安装工况完成结构校核，避免后期现场装配出现干涉或密封失效问题。

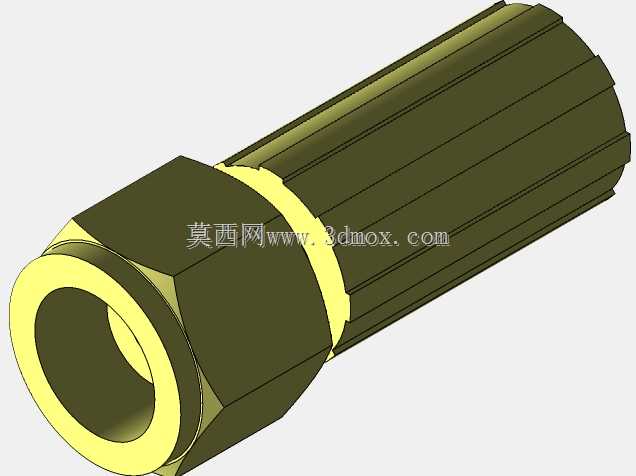

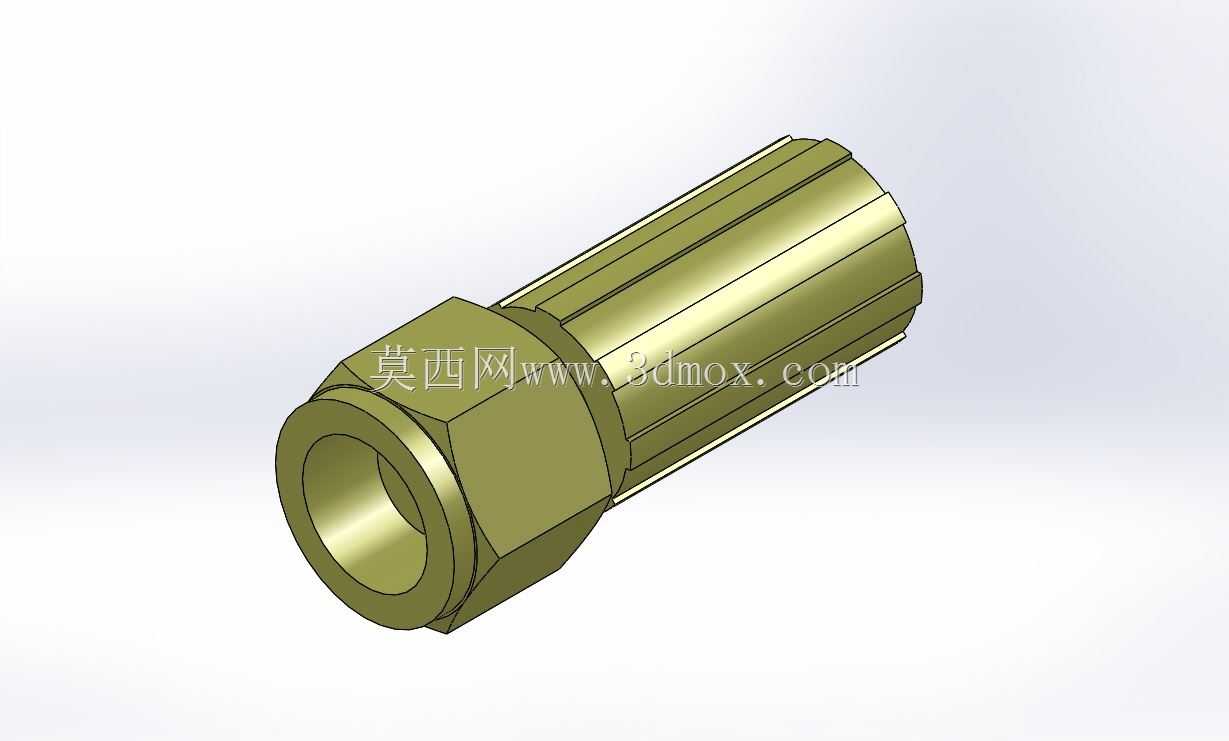

　　该接头整体采用黄铜棒料加工成型，材质本身具备较好的自润滑性与抗腐蚀能力，适配矿物液压油、压缩空气、低压清水等多种常规传输介质，无需额外做表面防锈处理即可在常规工业环境下长期使用。结构上分为三个功能区段：靠近对接端的外六角区段，主要用于装配时施加拧紧力矩，六角对边尺寸按照常规扳手作业空间设计，既保证足够的受力面避免拧紧时打滑崩边，又不会因为外形尺寸过大造成周边管路排布的空间浪费；中间的滚花区段做了轴向直纹滚花处理，在软管套接装配时可增大接头与软管内壁的摩擦力，配合管箍压接后能有效承受管路内压产生的轴向拉脱力，滚花的齿深控制在合理范围，既不会因为齿过浅导致摩擦力不足，也不会因为齿过深割伤软管内壁造成软管提前老化开裂；最内侧的内孔做了阶梯过渡设计，入口处做了圆弧倒角，避免软管插入时被锐边切损，介质流通段的内孔直径与通径匹配，减少介质流经时的局部压力损失，对接端的内锥面可与对应规格的硬管接头、快插接头形成硬密封，无需额外加装密封垫即可实现低压工况下的无渗漏连接。

　　从设计思路来看，这类接头的建模首先要确定适配的软管通径与壁厚，所有结构尺寸都围绕软管的装配边界展开：六角段的长度要满足扳手的最小咬合深度，滚花段的长度要保证软管套接后有足够的压接接触面积，通常不小于软管外径的1.2倍，内孔的同轴度公差需要控制在合理范围，避免介质流通时出现偏流造成管路振动。建模过程中需要重点关注各段过渡位置的圆角处理，尤其是六角段与滚花段的衔接处、滚花段与软管插入导向端的衔接处，不能存在加工尖角，一方面避免装配时划伤操作人员，另一方面减少应力集中，避免接头在受侧向力时出现断裂。

　　实际安装场景中，这类接头可适配橡胶软管、尼龙软管、聚氨酯软管等多种柔性管材，广泛应用在小型液压设备的控制管路、车间气动工具的供气管路、小型冷却系统的输水软管末端，装配时只需要将软管完全套入滚花区段，在滚花段的中间位置用喉箍或者专用压套压紧即可完成固定，对接端通过外六角拧紧即可与对应接口完成密封连接。在做设备管路排布的三维装配时，需要注意接头安装后的轴向伸出长度，预留出扳手拧紧的操作空间，避免与周边的阀件、管线发生干涉，同时接头的六角边朝向要尽量统一，方便后期运维时的拆装作业。针对不同的工作压力等级，可在建模时调整滚花段的直径与压接余量，压力较高的工况可适当增加滚花段长度，增大压接后的抱紧力，也可在滚花段增加环形卡槽，配合专用卡套进一步提升防脱能力。
