大流量蜗壳式离心泵结构设计方案

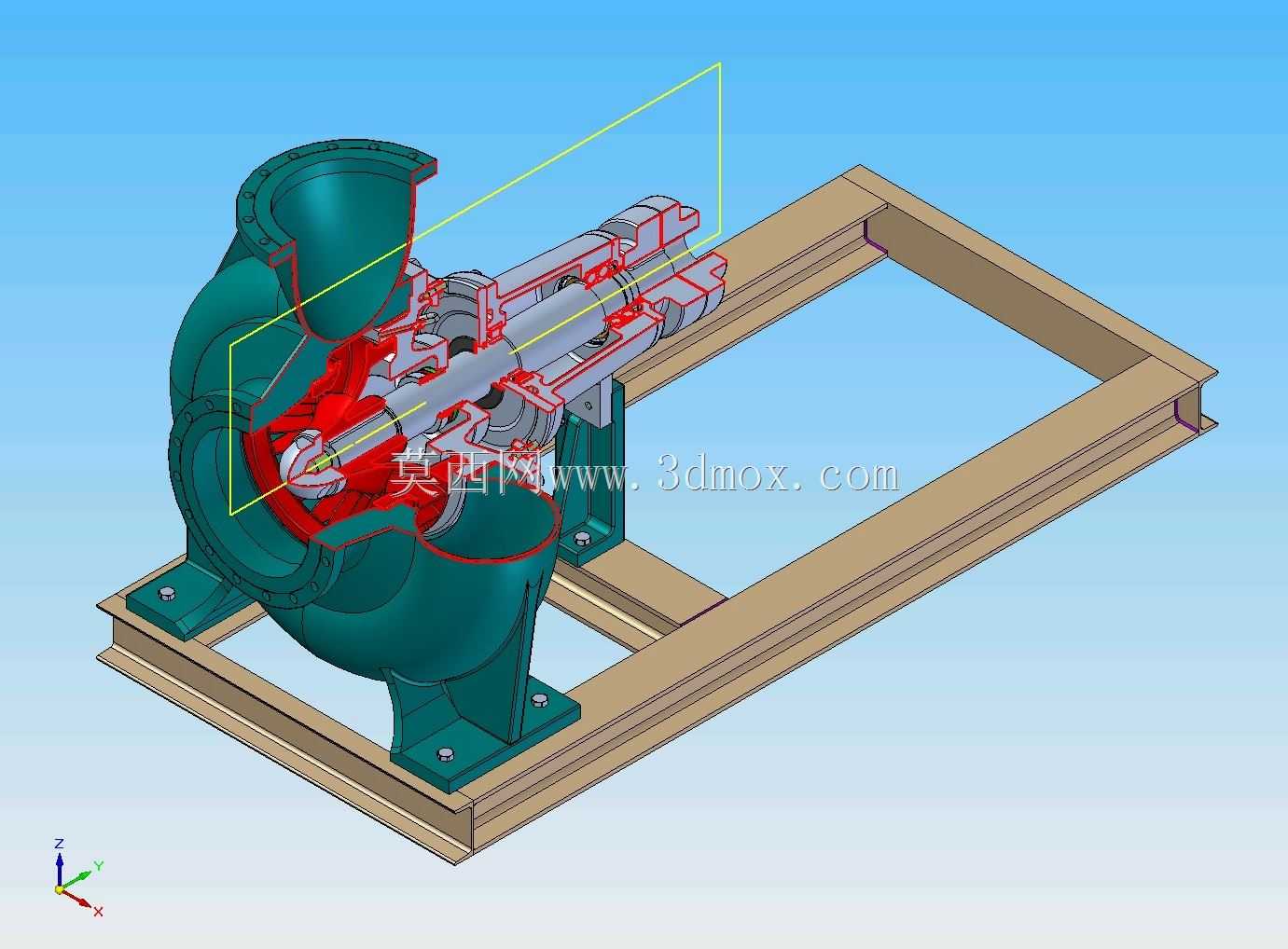

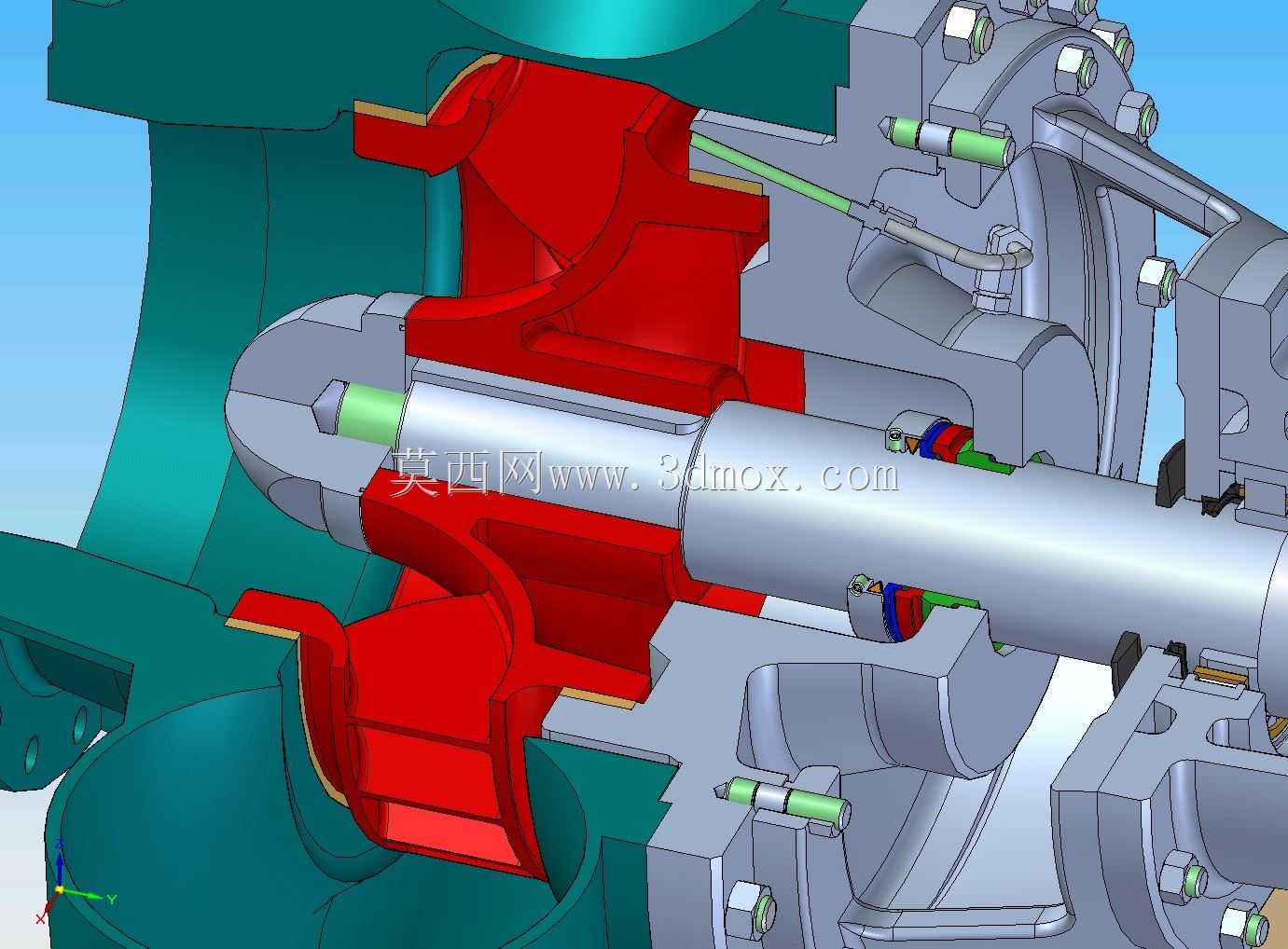

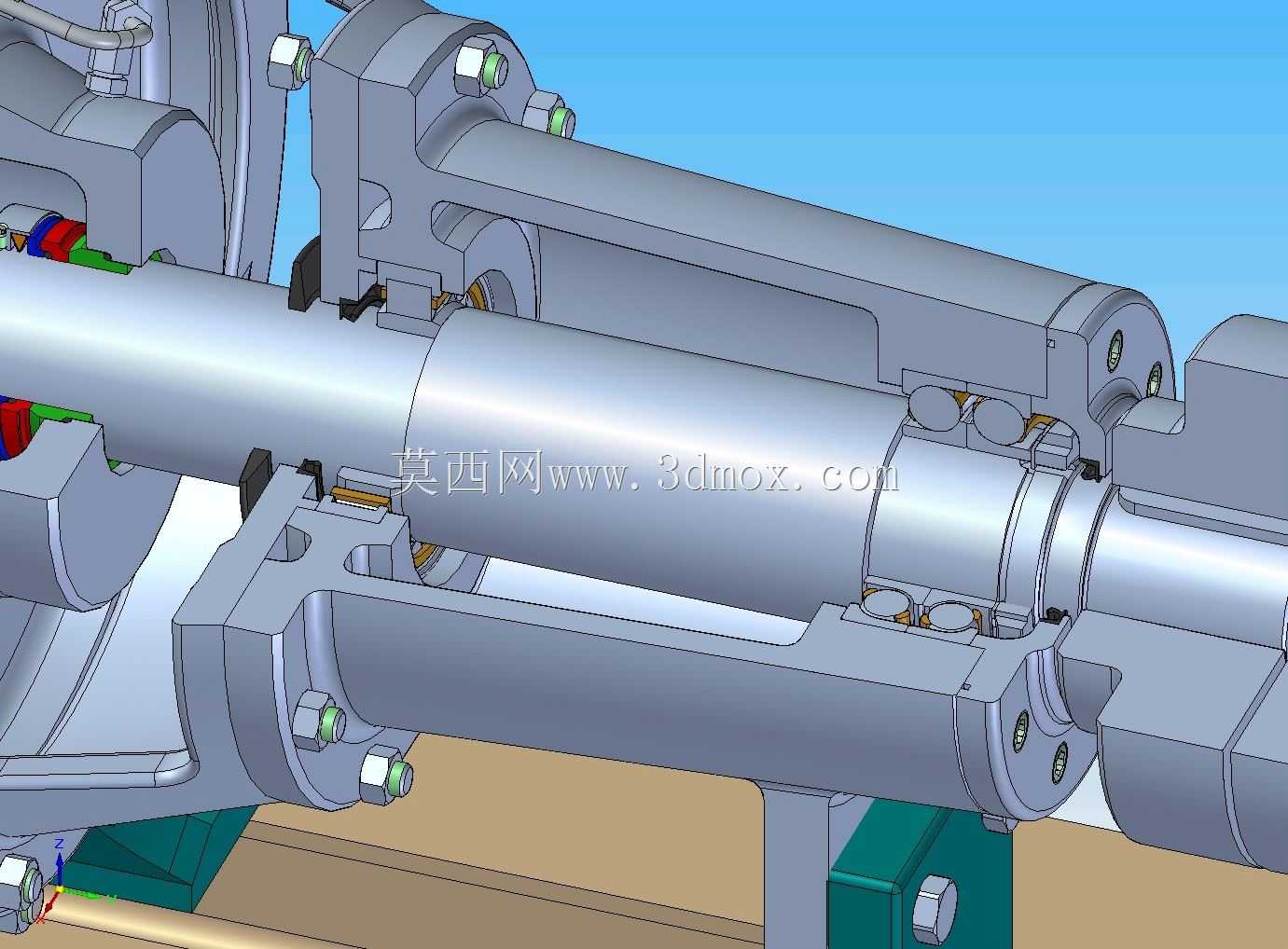

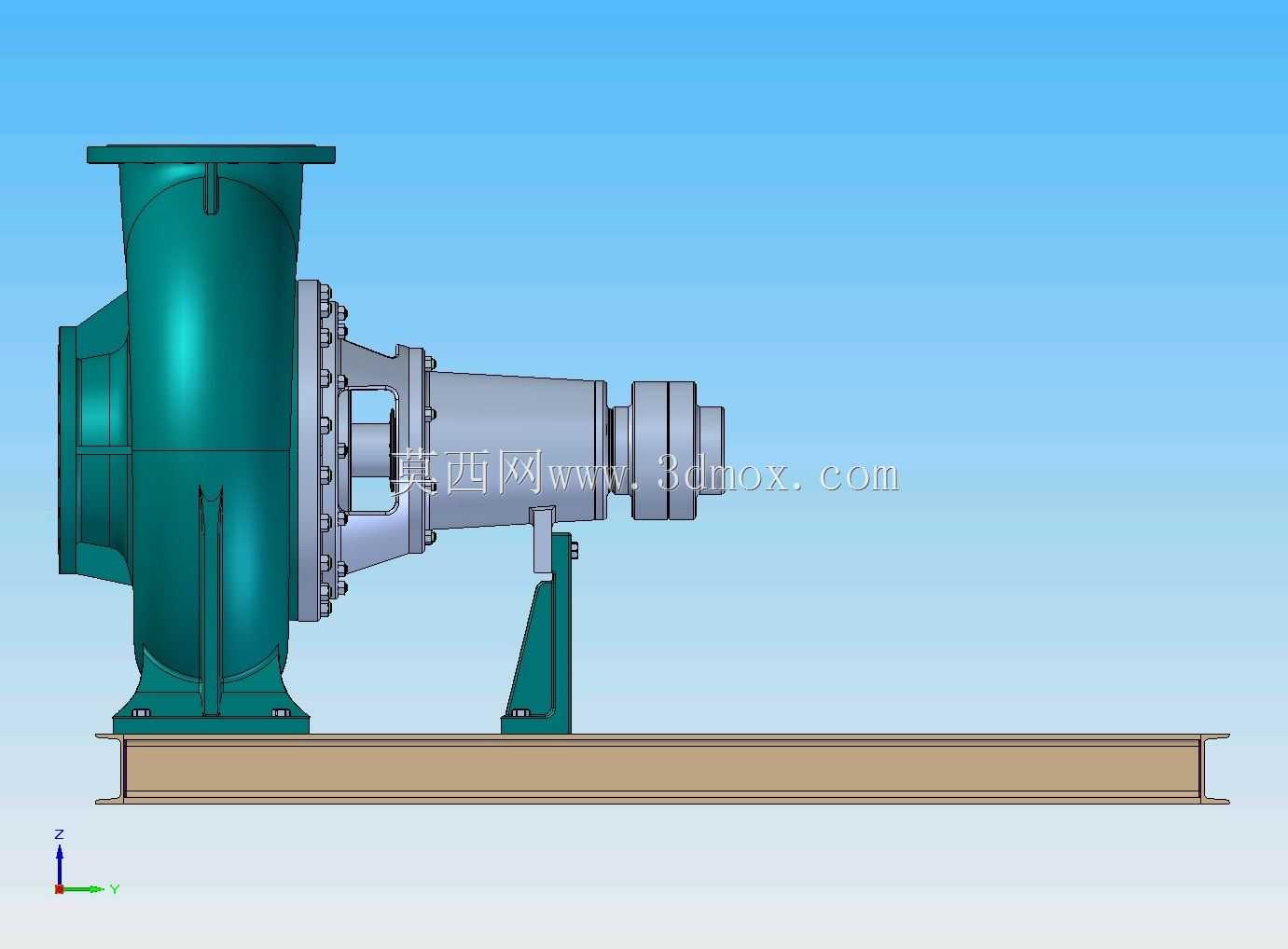

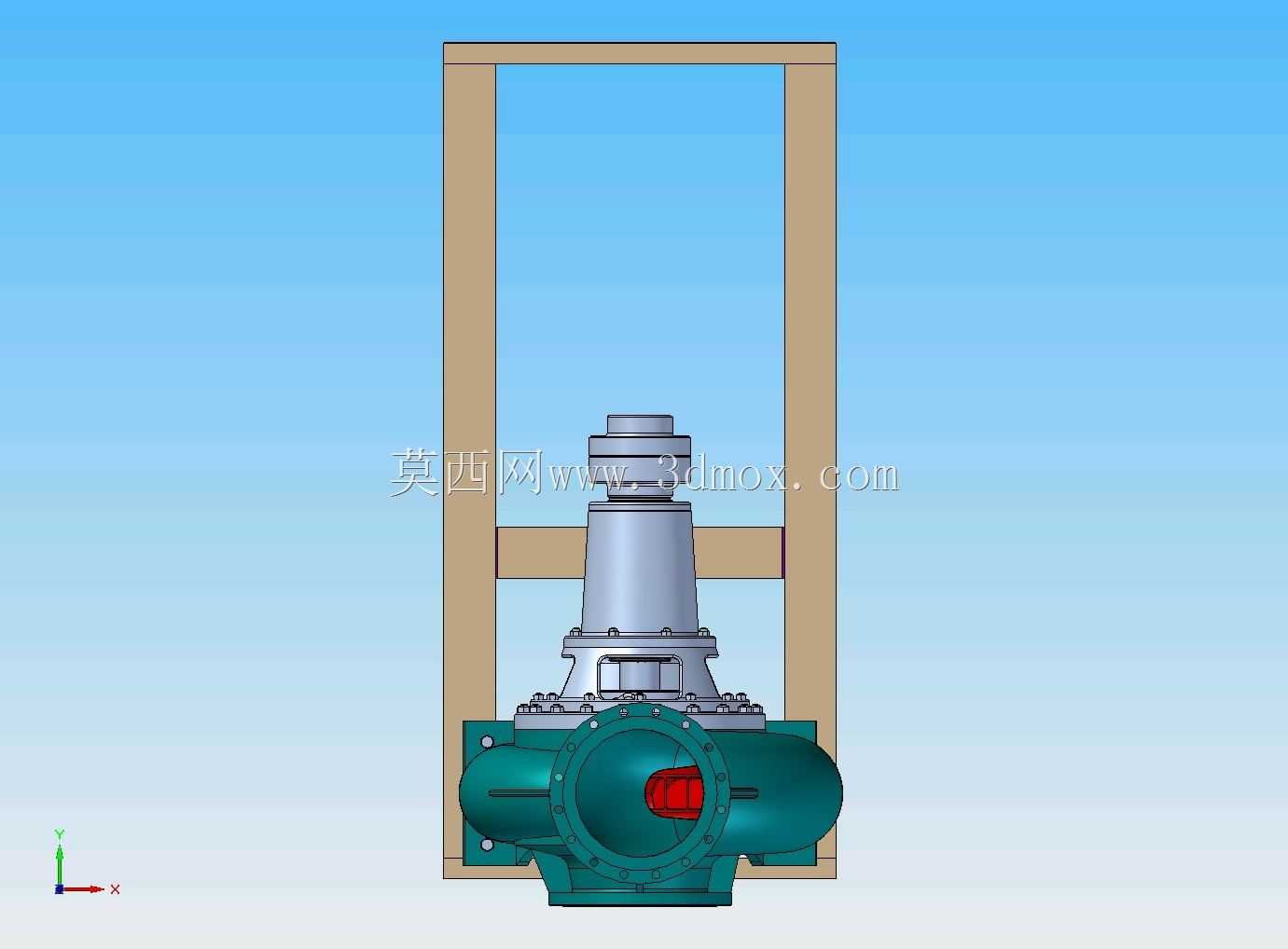

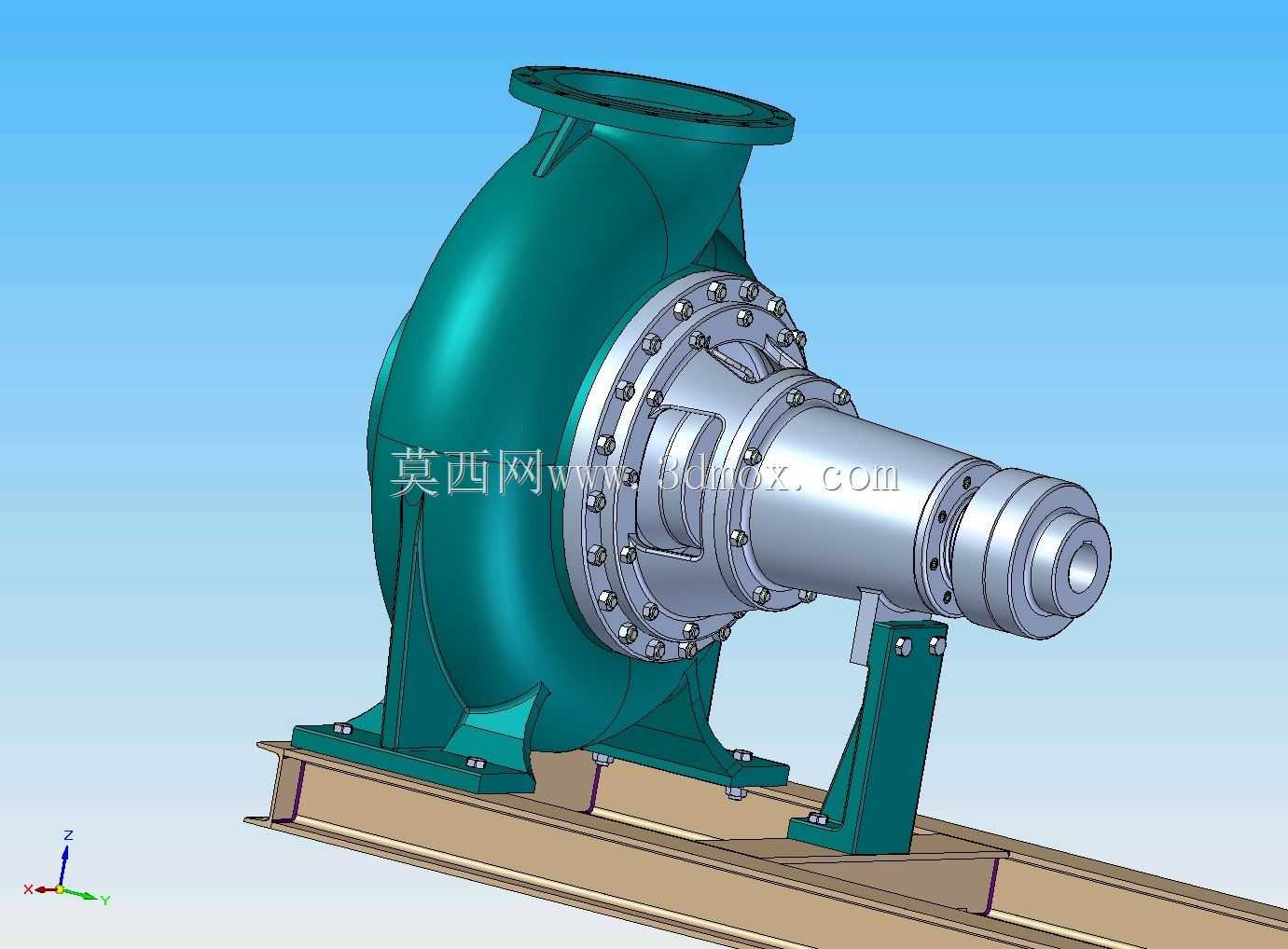

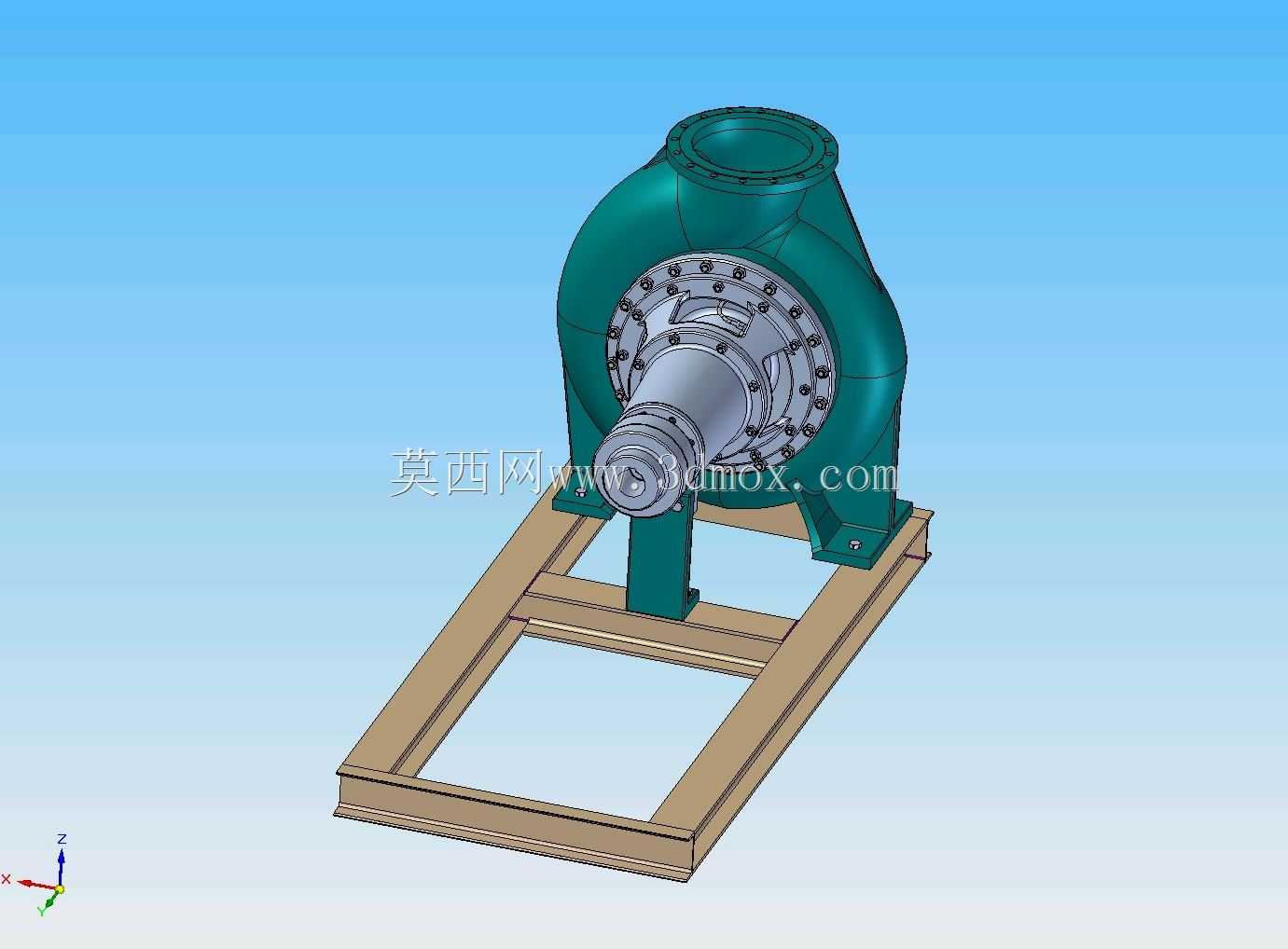

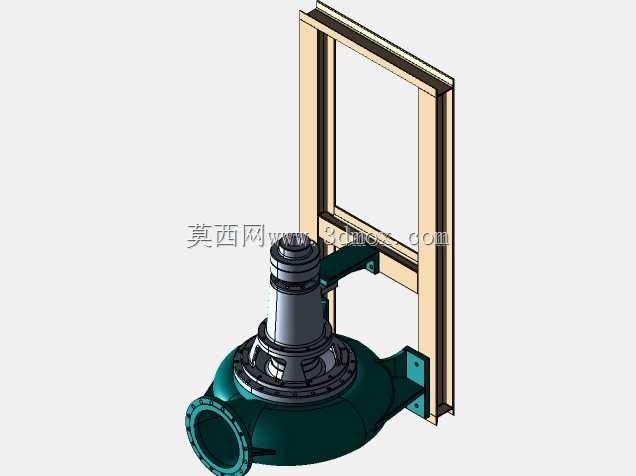

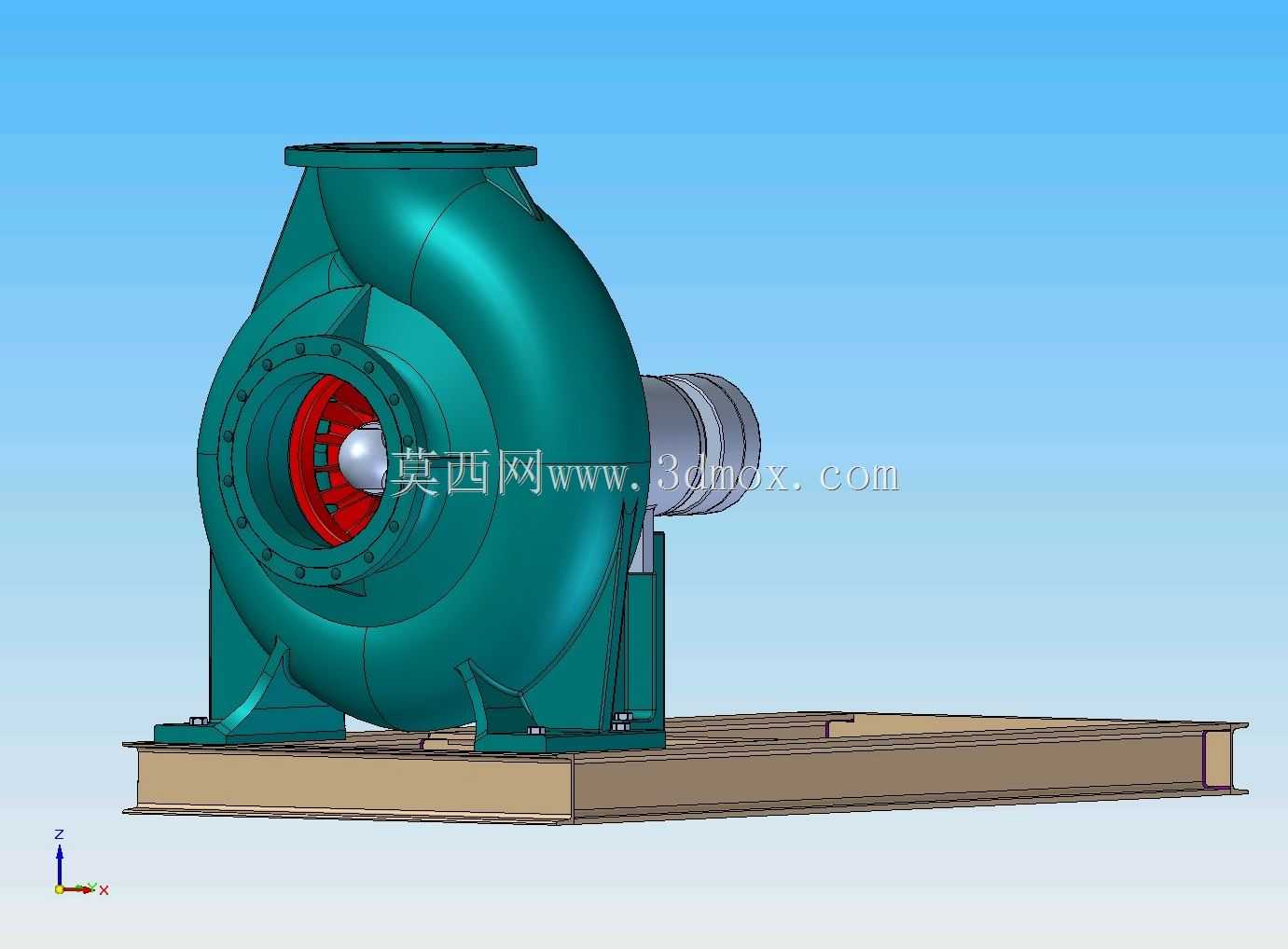

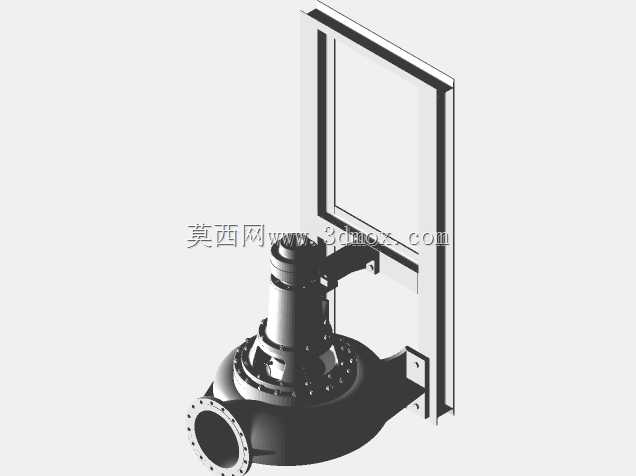

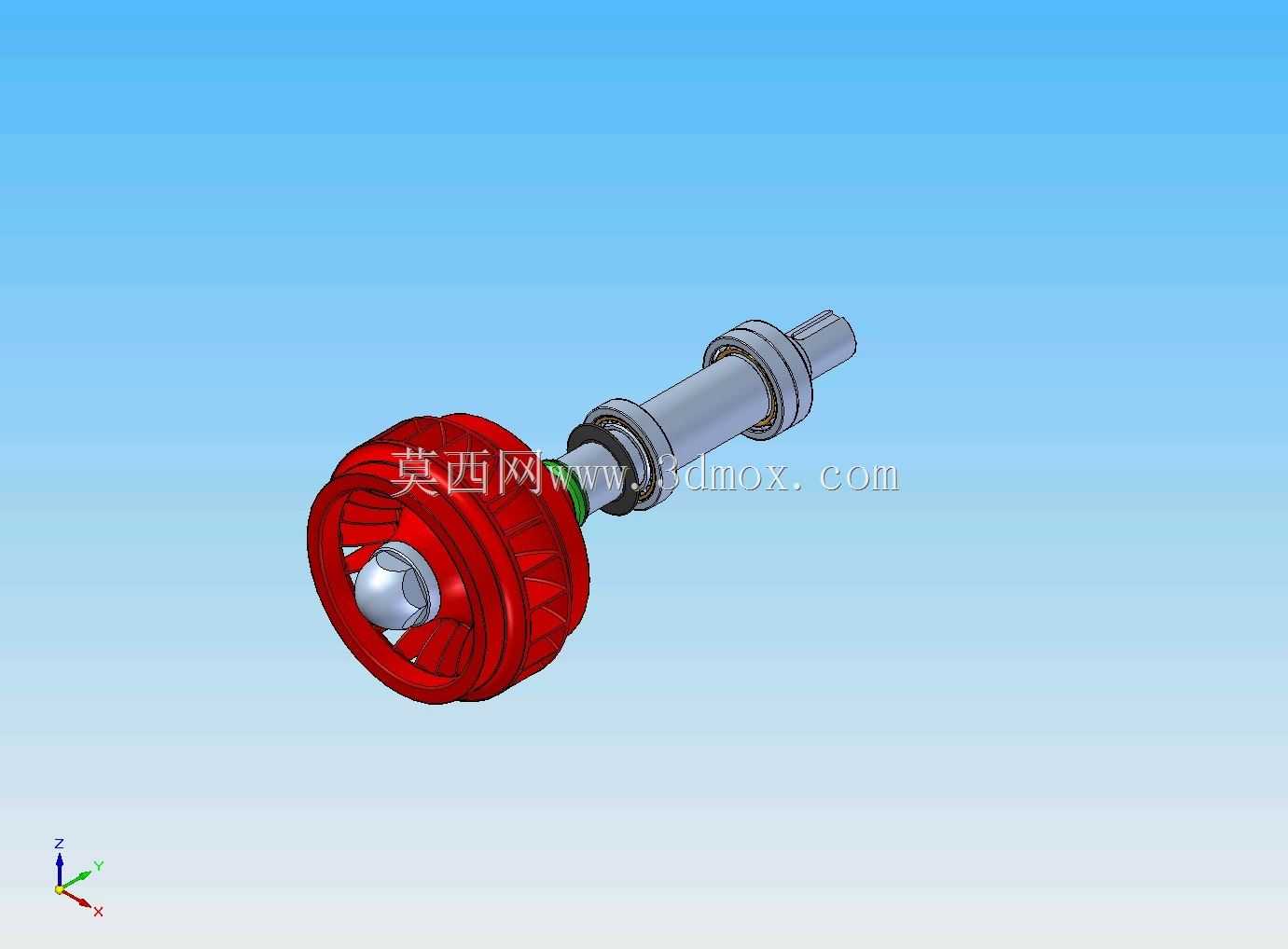

这款蜗壳泵主要面向大流量低压头的流体输送场景，在城镇供水、循环水系统、轻化工流体输送、农田排灌等领域有着广泛应用，核心作用是通过叶轮旋转产生的离心力完成流体增压，将液态介质沿管路稳定输送到目标点位，适配清水或物理化学性质与水相近的介质输送需求。从功能特性来看，该泵额定工况下可实现每小时一千立方米的流体输送，额定扬程为十米，适配每分钟七百五十转的动力输入转速，轴端采用不平衡机械密封结构，能在常规运行工况下有效阻隔泵腔内部流体沿轴间隙向外泄漏，减少介质损耗与现场运维的清洁工作量。设计过程中，设计团队围绕大流量输送的流道顺滑性做了针对性优化，蜗壳流道采用渐扩式截面设计，可将叶轮甩出的高速流体动能逐步平稳转化为压力能，降低流道内部的湍流冲击与水力损失，提升泵组整体运行效率；同时考虑到后续工况拓展需求，设计阶段明确了性能升级边界，若需通过提升运行转速来获得更高输出压力，必须同步对蜗壳壳体的壁厚做加强处理，避免高压工况下壳体出现应力变形甚至开裂的风险。结构布局上，泵轴采用双支撑轴承组结构，轴承座与泵体采用分体式连接设计，既保证了轴系运行的刚性，降低长周期运行的轴挠度，也方便后续易损件的检修更换；连接法兰采用标准通用接口尺寸，可适配多数常规工业管路的对接需求，安装底座预留了通用地脚螺栓固定孔位，能适配常规混凝土基础或钢制安装机架的安装要求，整体安装边界充分考虑了工业现场的替换适配需求，无需对现有管路与安装基础做大规模改造即可完成替换安装。
