三叶罗茨鼓风机转子啮合结构三维设计

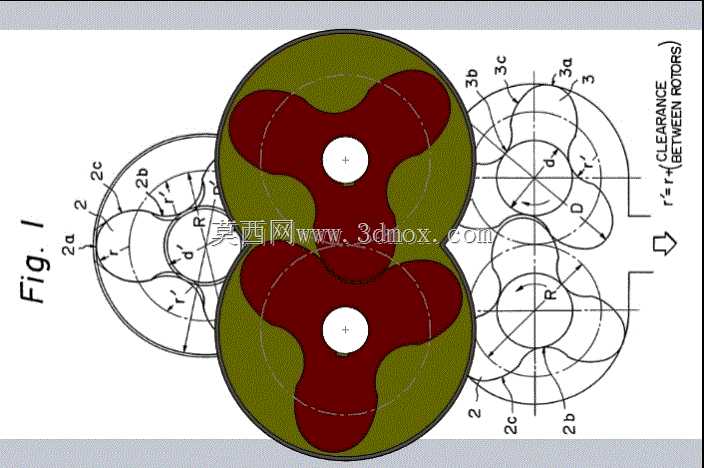

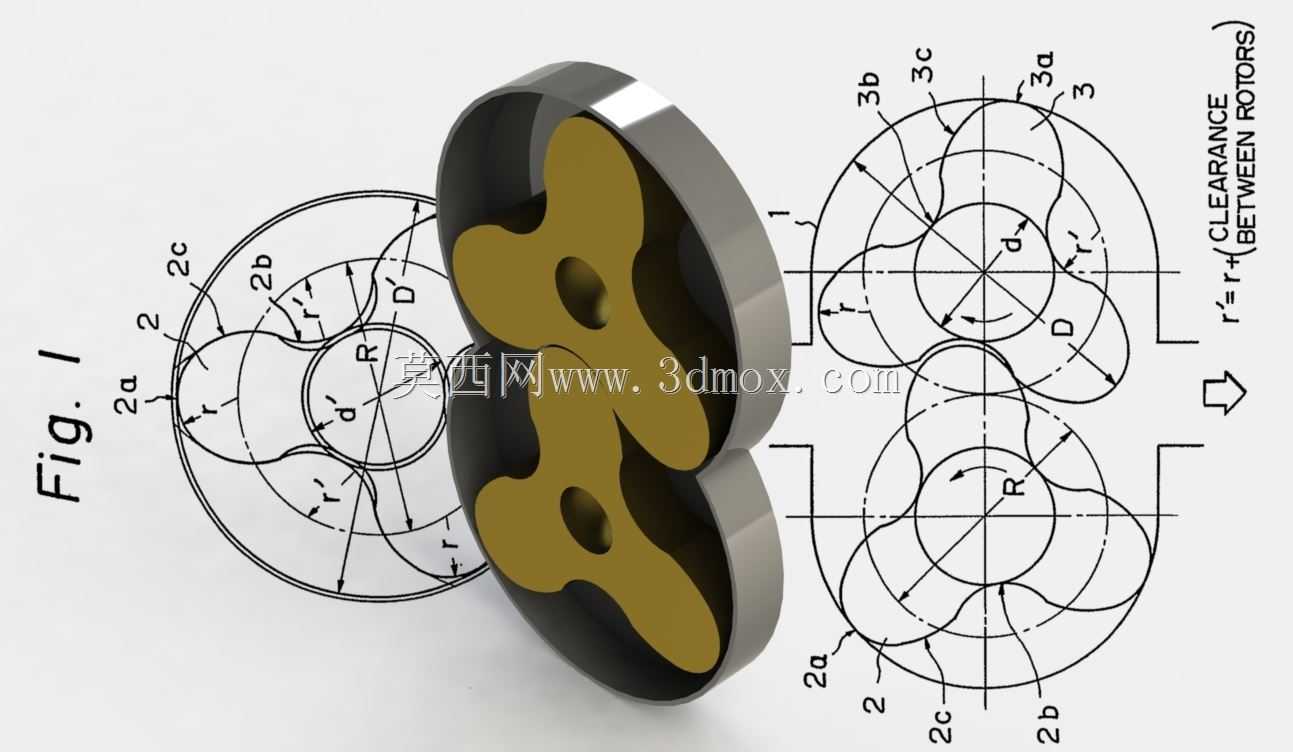

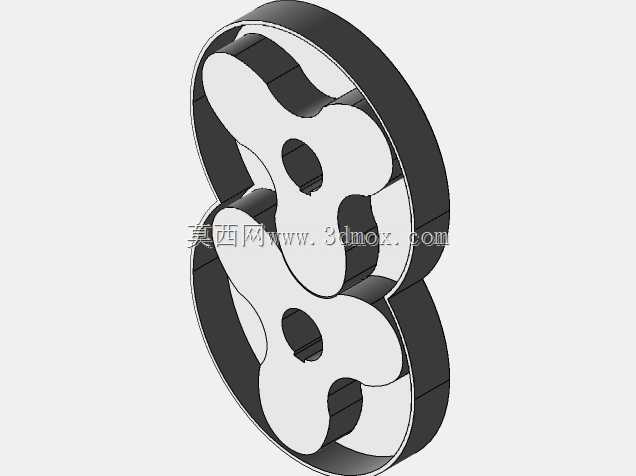

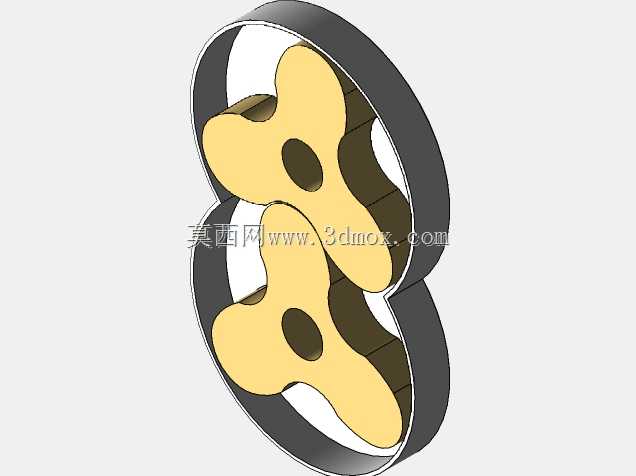

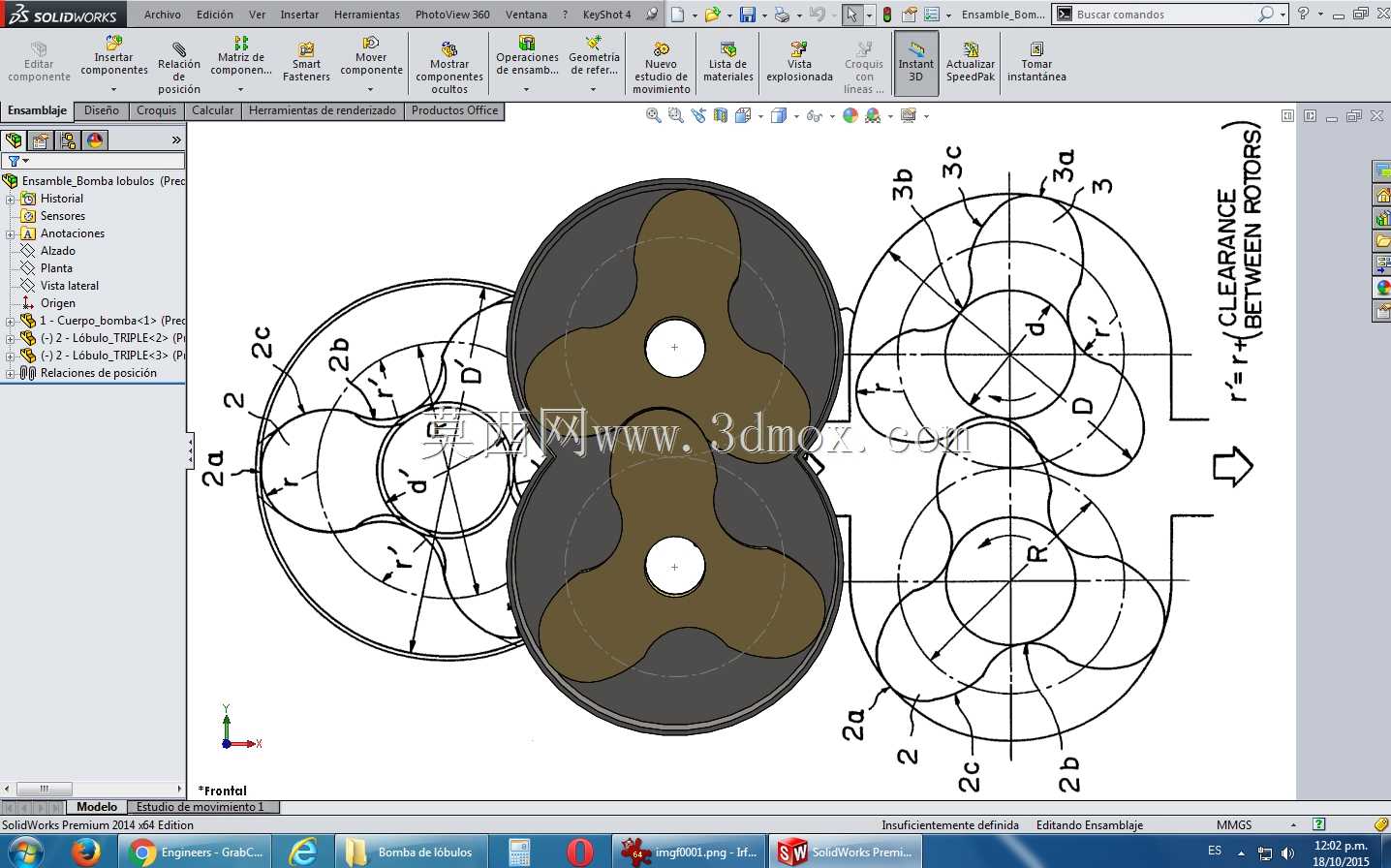

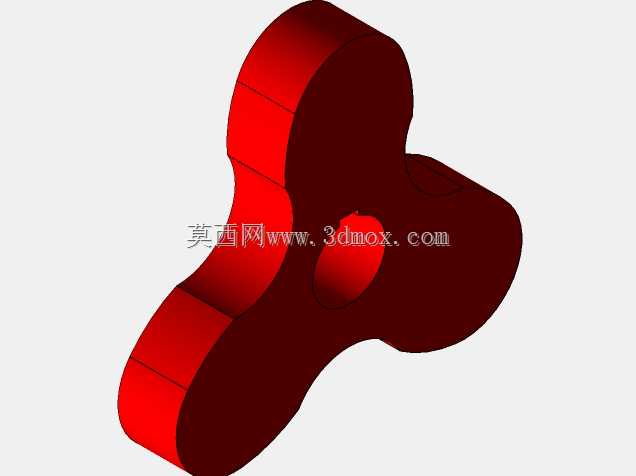

三叶罗茨鼓风机作为容积式回转鼓风设备，广泛应用于污水处理曝气、粉体气力输送、水产养殖增氧、冶金高炉送风、化工负压抽吸引流等工业场景，依靠两个同步反向旋转的叶形转子在气缸内形成封闭气腔，完成无内压缩的气体输送过程，相比传统二叶罗茨风机，三叶结构的气流脉动更小、运行噪音更低、容积效率更稳定，是当前中小流量高压差鼓风工况的主流选型。本次设计的核心聚焦于转子型线的啮合精度控制，转子采用渐开线与圆弧组合的复合型线，在啮合过程中始终保持均匀的径向间隙，既避免转子运转时发生刚性碰撞，又能最大限度减少气体通过间隙的回流泄漏，保证设备在额定压力下的输气效率。设计过程中首先确定转子的头数为三叶，通过参数化方程推导型线坐标点，确保两个转子的啮合点连续平滑过渡，无型线拐点造成的运转卡滞；转子中心距与叶顶圆直径的比值严格匹配行业通用安装规范，可直接适配同规格常规罗茨风机的气缸腔体，无需额外改动壳体的铸造尺寸。转子的轴孔设计采用标准平键连接结构，轴孔直径与同功率等级的风机主轴尺寸匹配，安装时可直接完成转子与主轴的过盈配合装配，转子端面与气缸端盖的轴向间隙预留了热膨胀补偿空间，避免设备长时间运行升温后转子与端盖发生摩擦。整体转子的动平衡等级按照G2.5级设计，叶形的壁厚分布均匀，重心与回转中心完全重合，可支持设备在1500-2500rpm的转速区间平稳运行，无异常振动。转子的外形轮廓严格控制在叶顶圆的边界范围内，安装时可从气缸侧面的检修口直接完成装配，无需拆解风机整体壳体，降低现场维护的操作难度。啮合间隙的取值兼顾了密封性能与加工可行性，普通精加工精度即可满足装配要求，无需超高精度的磨削加工即可保证设备的运行性能，适配中小批量的生产加工条件。
