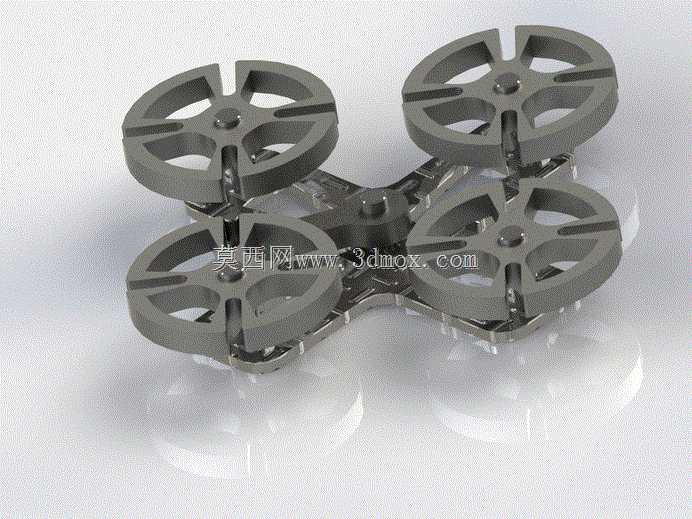

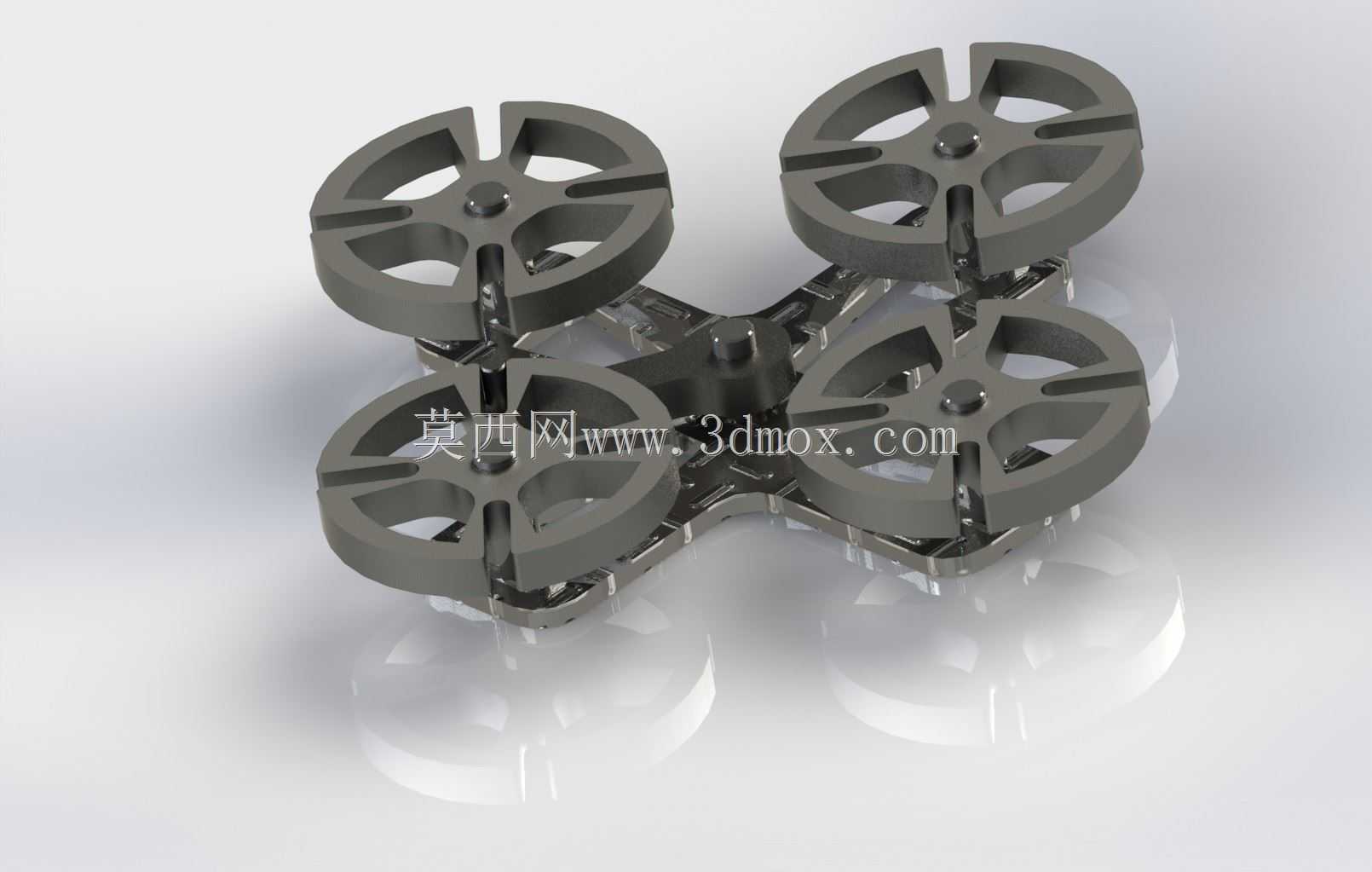

四旋翼式日内瓦间歇传动机构

该间歇传动结构可广泛应用于需要周期性间歇进给、分度转位的工业场景中，常见于多工位自动化装配线的转盘驱动、包装设备的工位切换机构、轻工机械的间歇送料单元，也可适配小型精密检测设备的工位转台驱动需求，能够在连续输入旋转动力的前提下，实现输出端的周期性停顿与定角度转动，满足多工序分步作业的动作逻辑要求。整套机构采用对称四槽轮布局，搭配同轴驱动的主动拨盘结构，主动拨盘上的圆柱销可平稳嵌入槽轮的径向导槽内，在拨盘连续回转过程中，圆柱销带动槽轮完成固定角度的转位动作，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧紧密贴合，将槽轮可靠锁止在停顿位置，避免工位偏移，整套动作循环中无刚性冲击，传动平稳性优异，可适配中低速间歇传动工况。设计过程中重点优化了槽轮导槽的切入切出角度，将圆柱销进入导槽时的速度方向调整为与导槽中线重合，大幅降低了机构启动和停顿瞬间的冲击载荷，同时对锁止弧的配合间隙做了精细化控制，既保证锁止状态下槽轮无窜动，又避免配合过紧导致的卡滞磨损。四组槽轮呈十字对称分布在输出转盘上，单次转位角度为90度，可直接对接四工位作业需求，若调整槽轮数量也可适配六工位、八工位等不同分度需求。机构整体采用扁平化布局设计，轴向安装厚度紧凑，径向安装边界可根据配套设备的安装空间做等比例缩放，安装基准面设置在机构底部的支撑框架上，预留有标准化的安装定位孔位，可直接固定在设备安装基板上，输入端可对接常规旋转动力源，输出端可直接搭载作业工装转盘，无需额外增设分度定位组件，能够有效简化配套设备的传动链设计，降低设备整体的结构复杂度与制造成本。机构的运动部件均做了轻量化镂空设计，在保证结构强度的前提下降低了运动惯量，可有效提升机构的启停响应速度，减少动力损耗，适配小型精密设备的安装使用需求。
