小型托盘平带输送设备结构设计

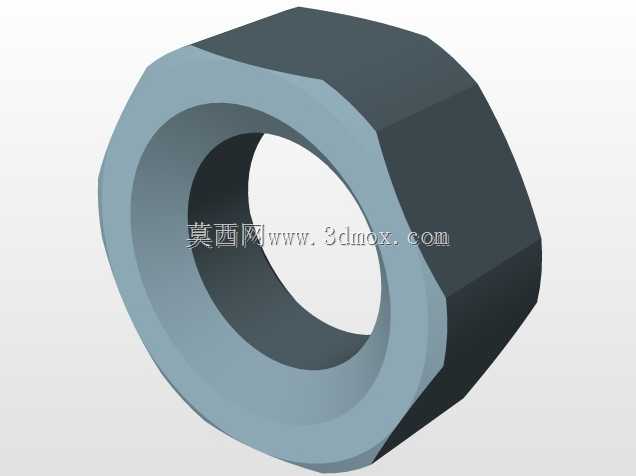

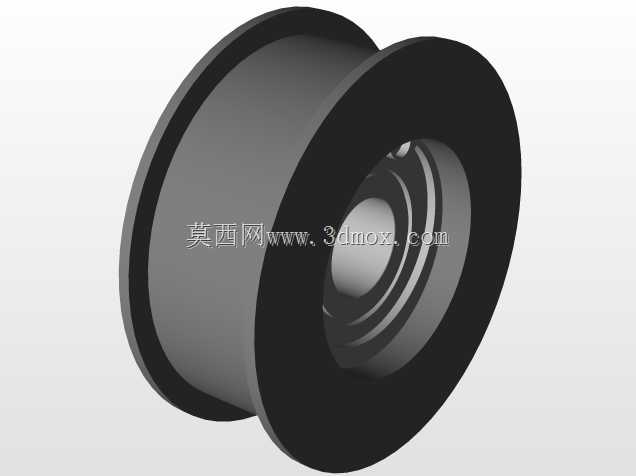

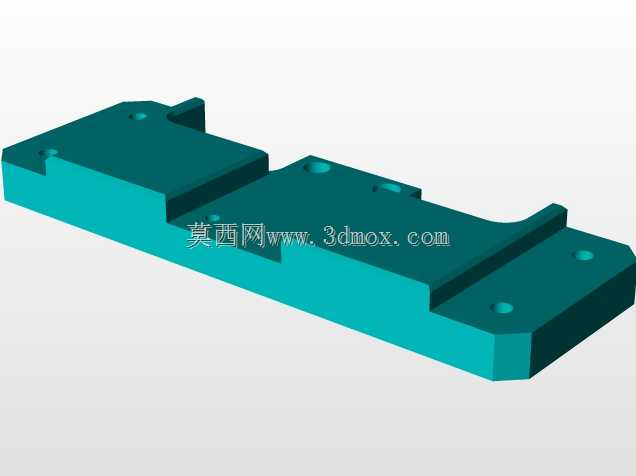

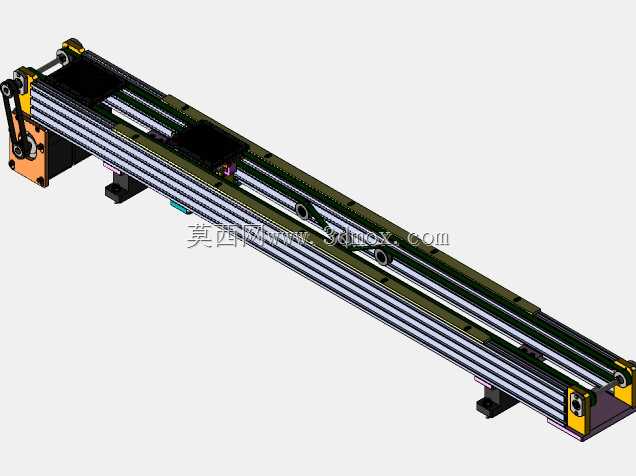

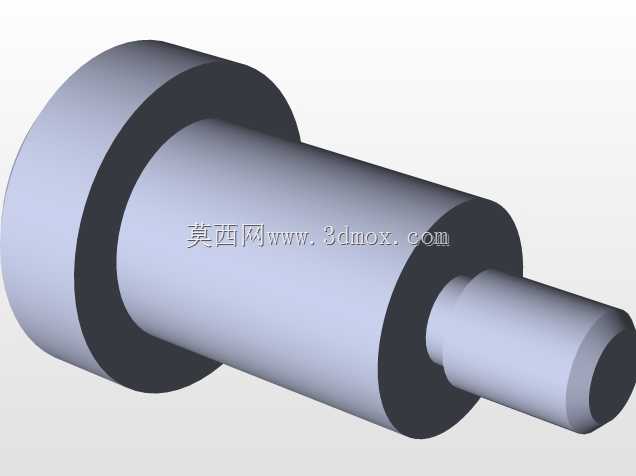

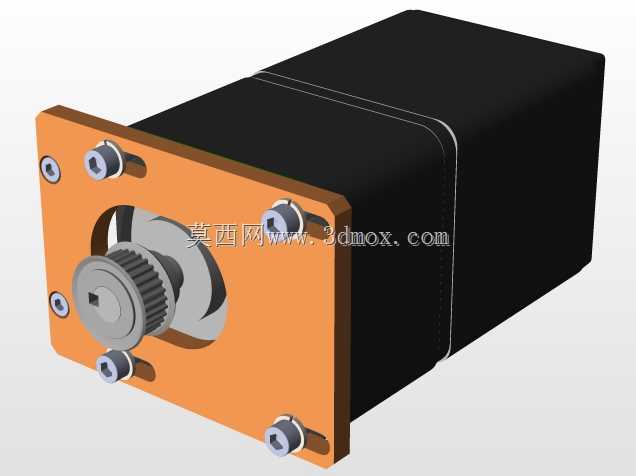

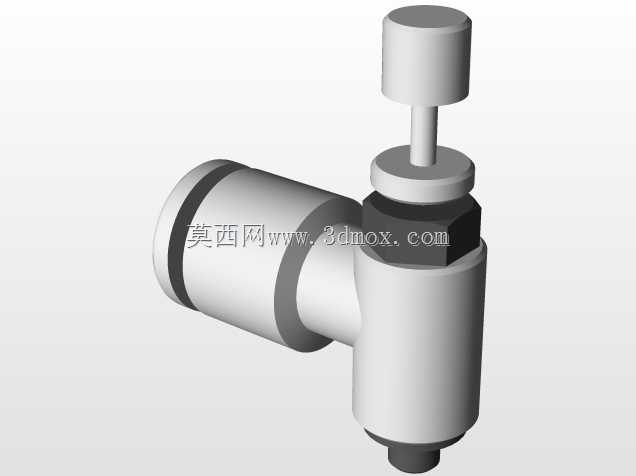

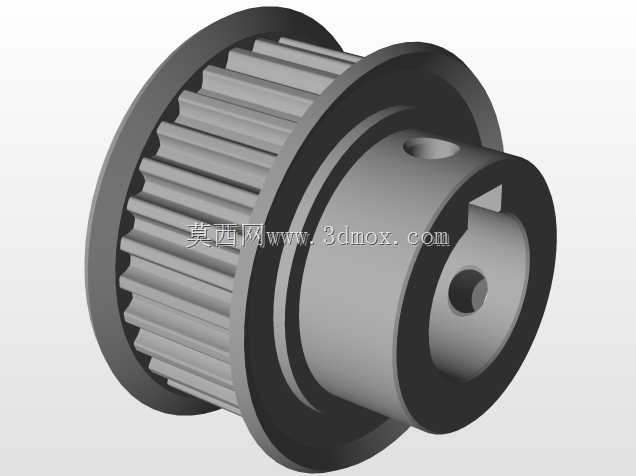

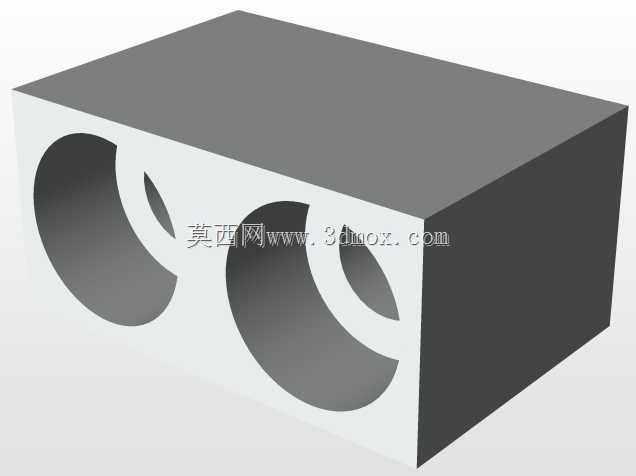

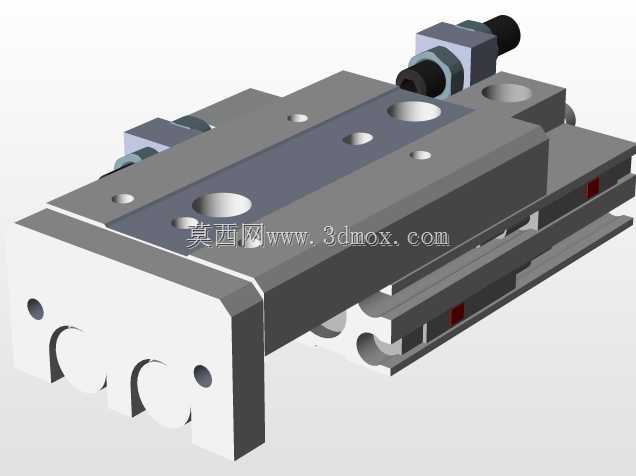

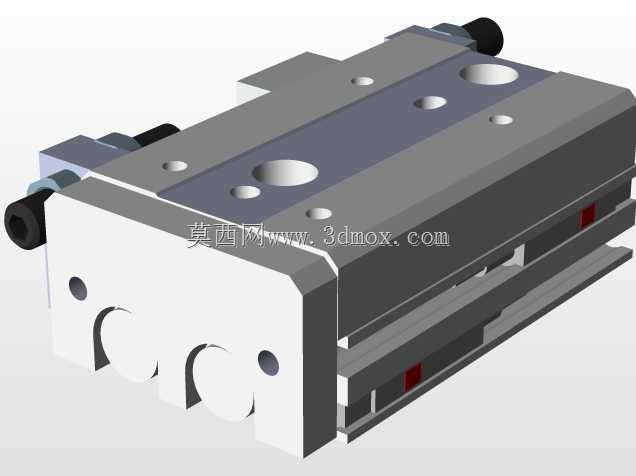

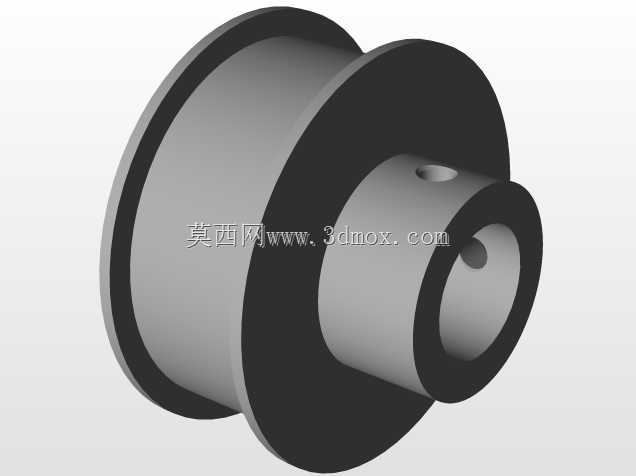

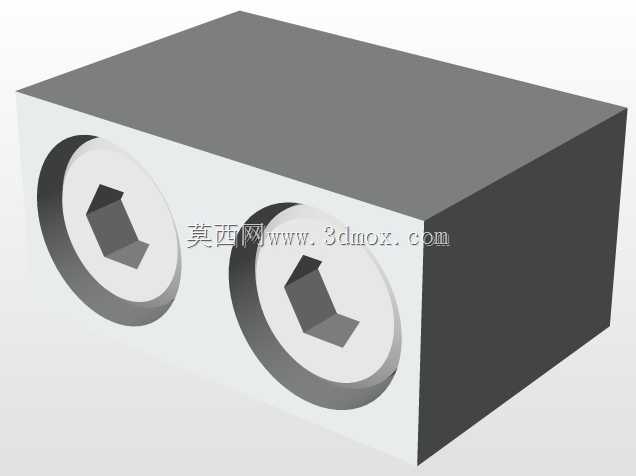

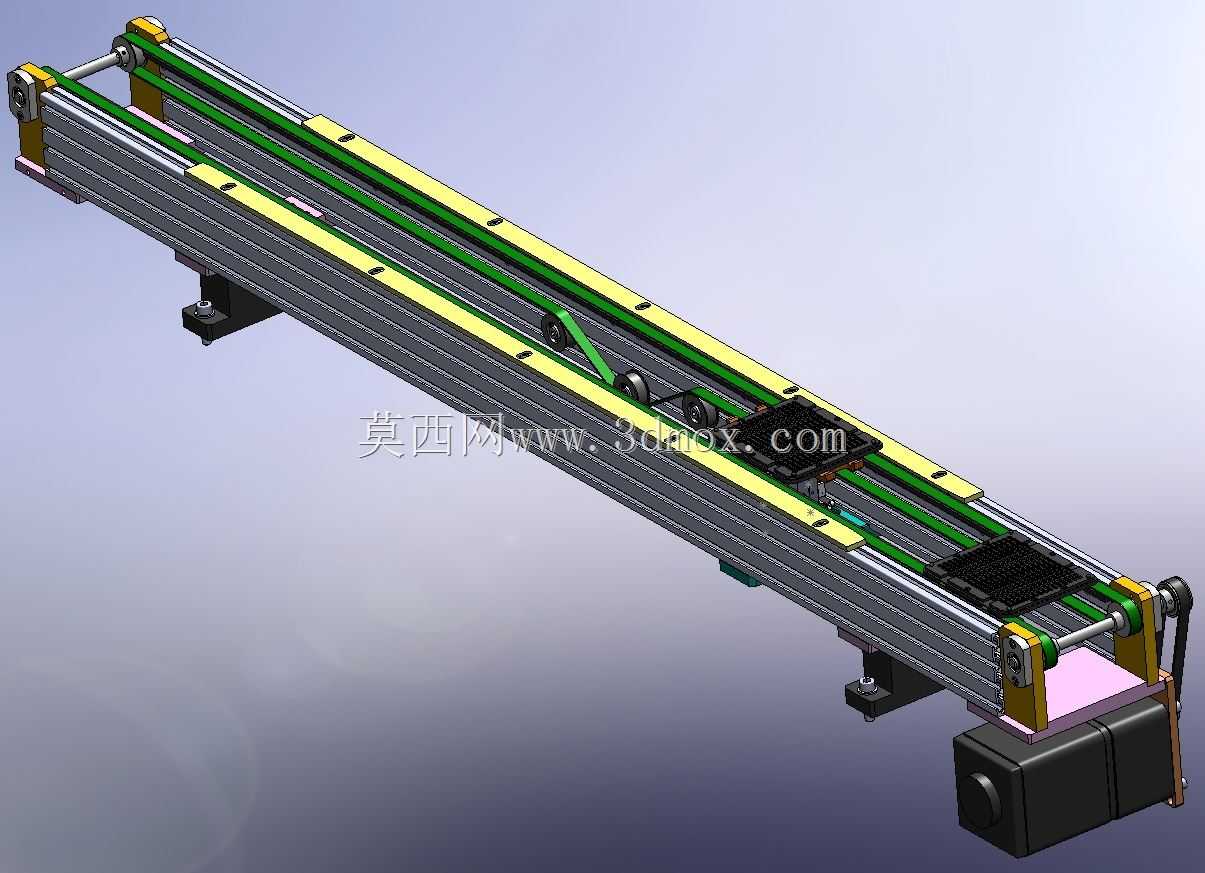

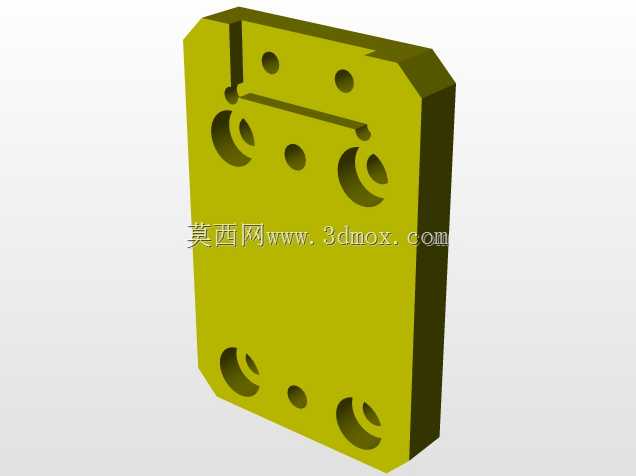

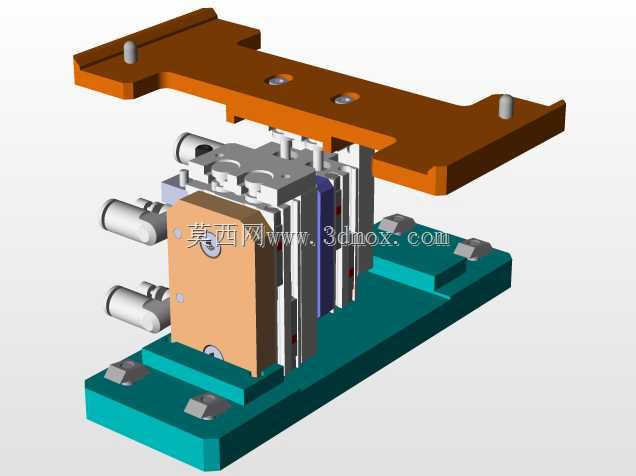

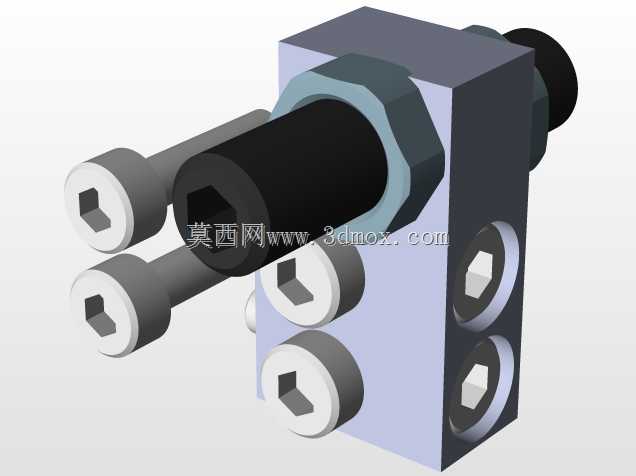

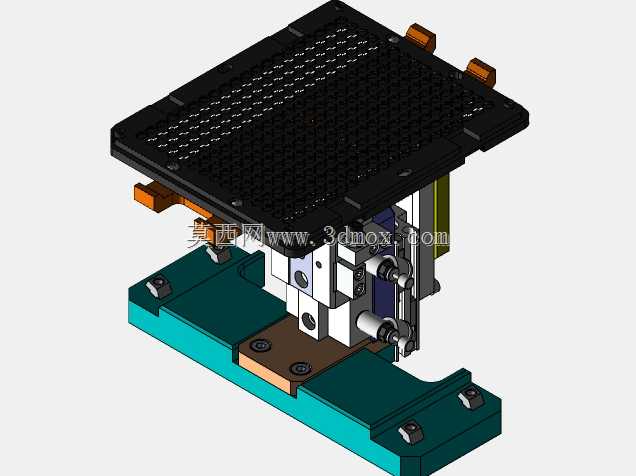

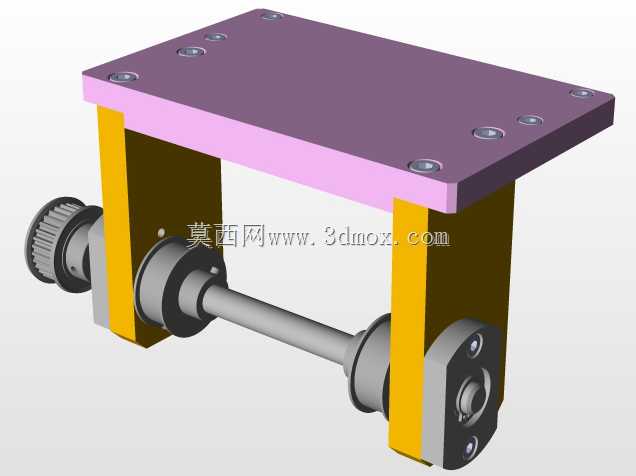

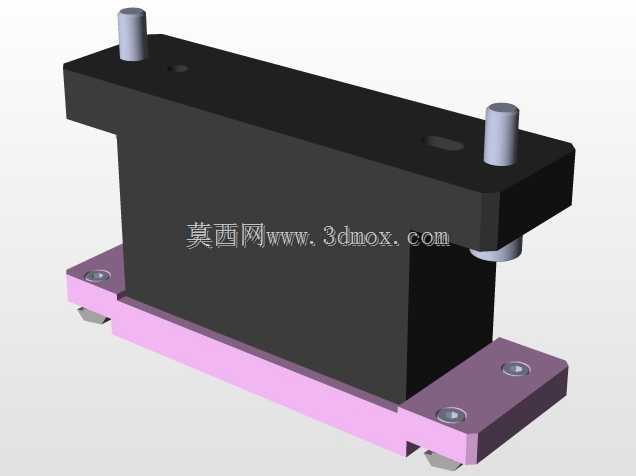

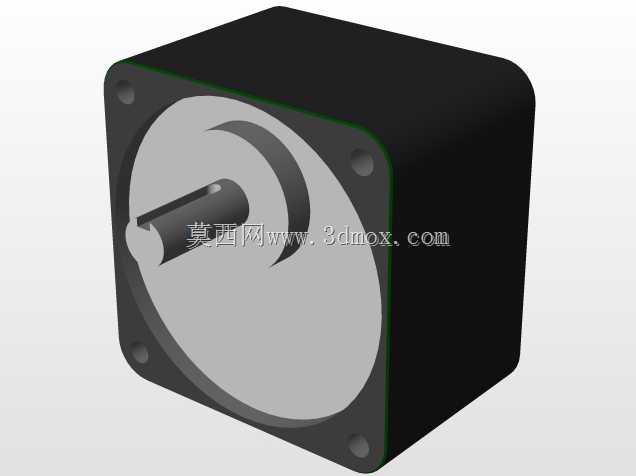

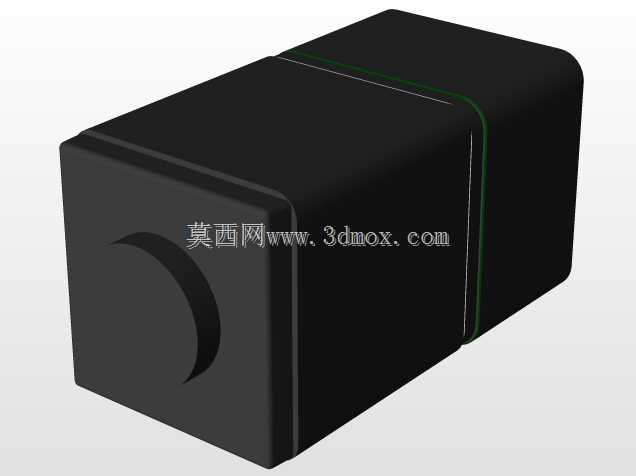

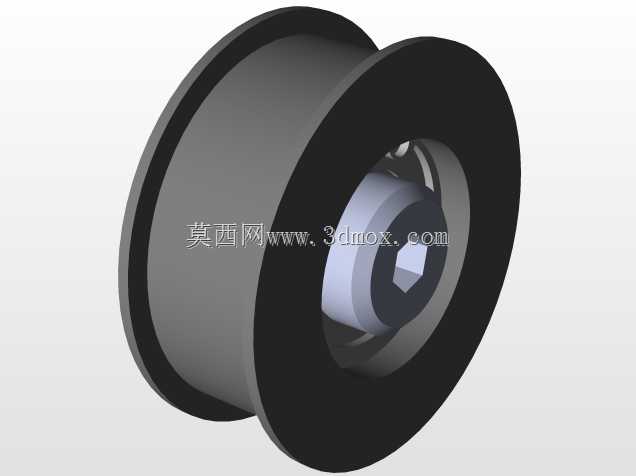

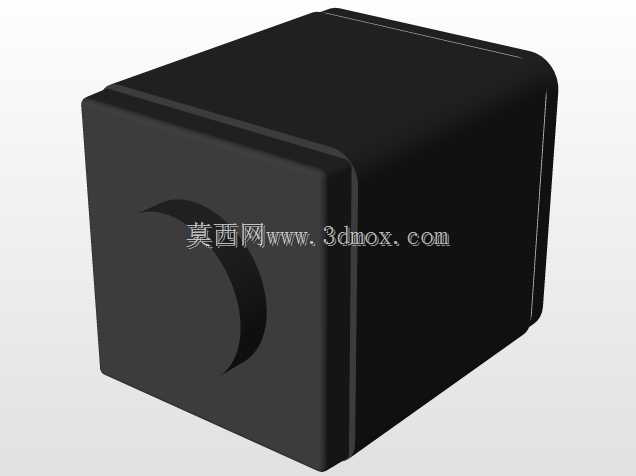

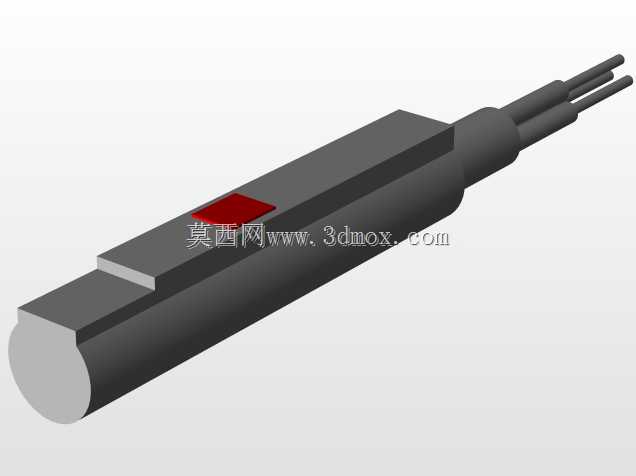

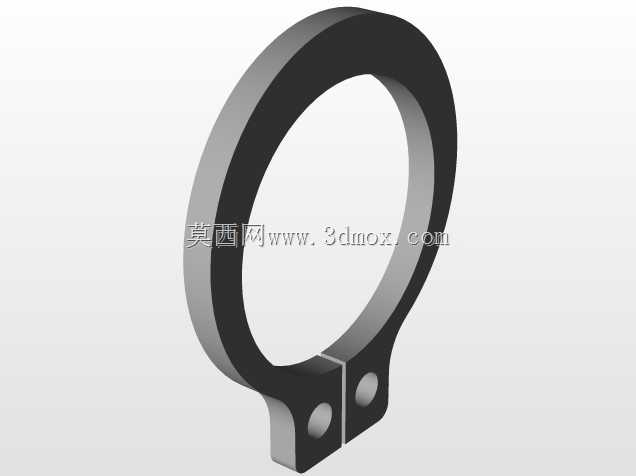

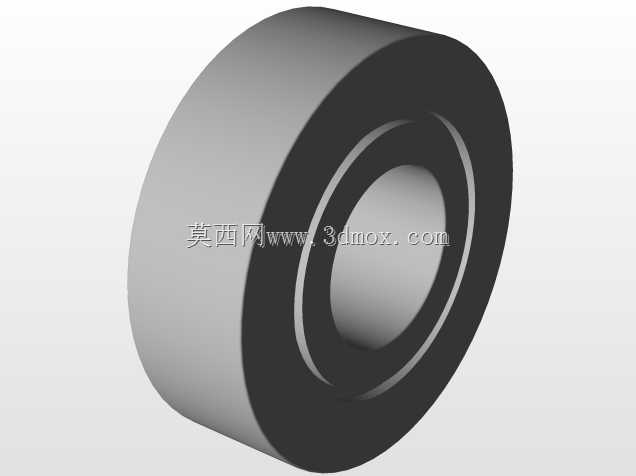

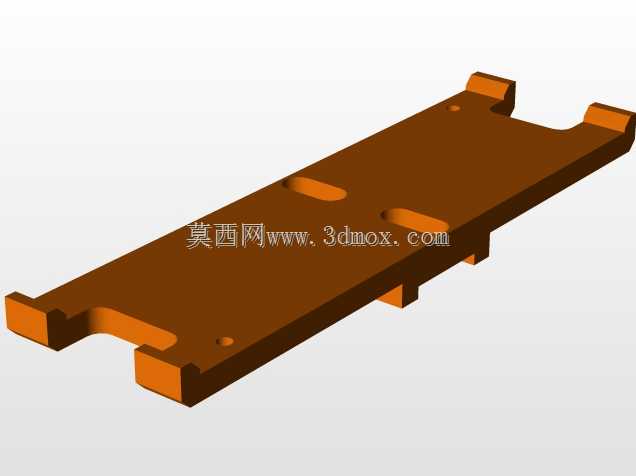

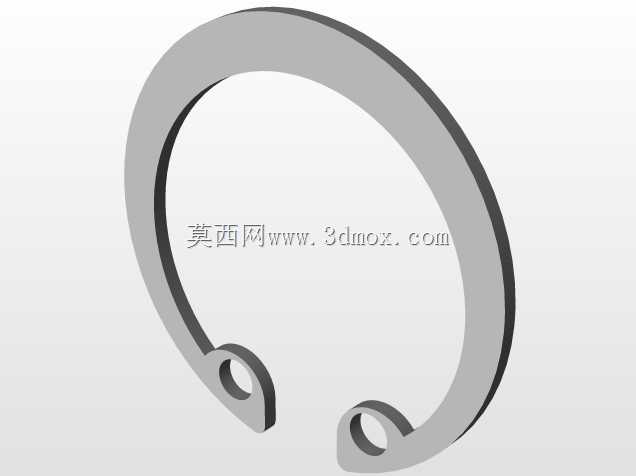

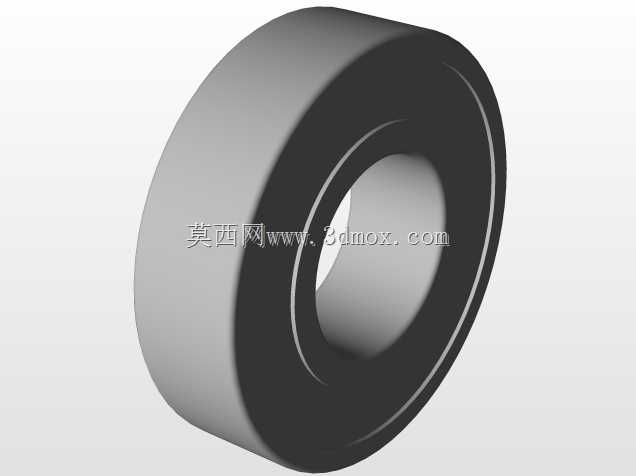

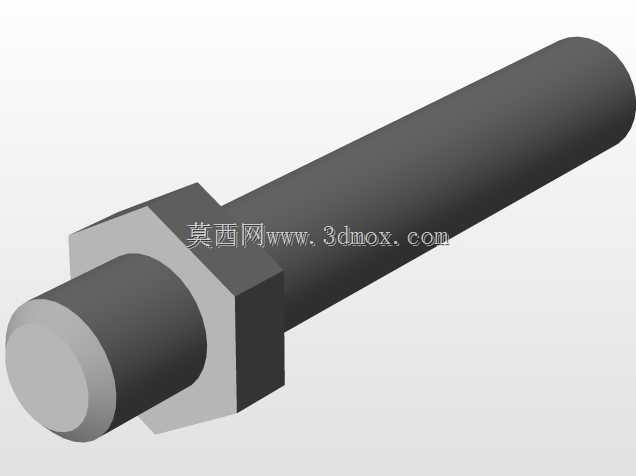

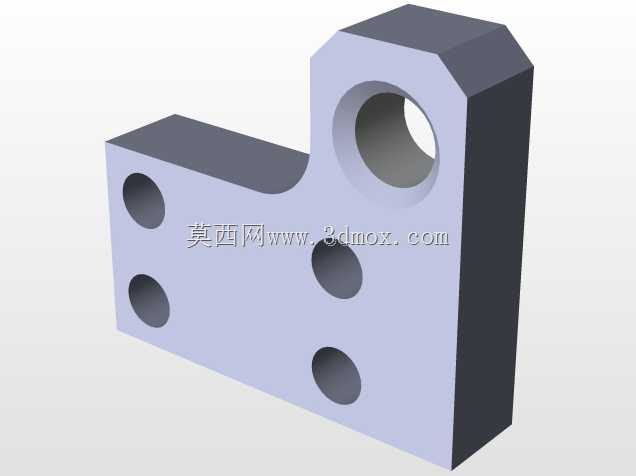

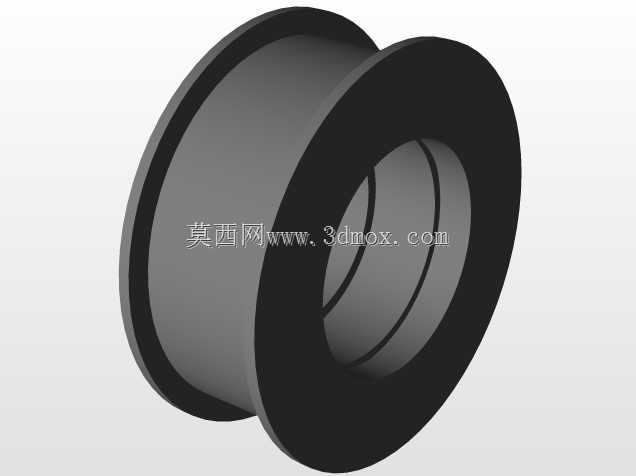

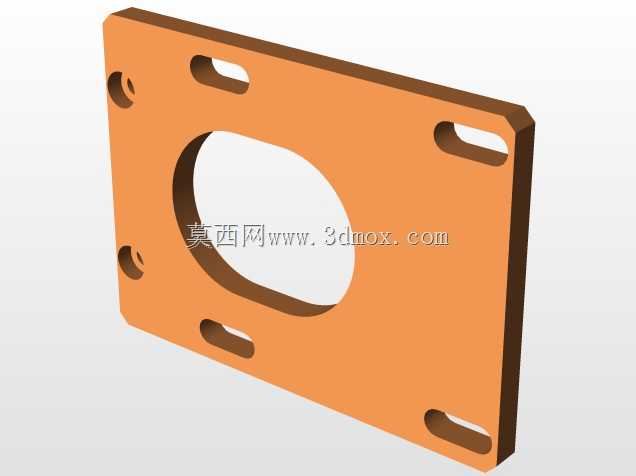

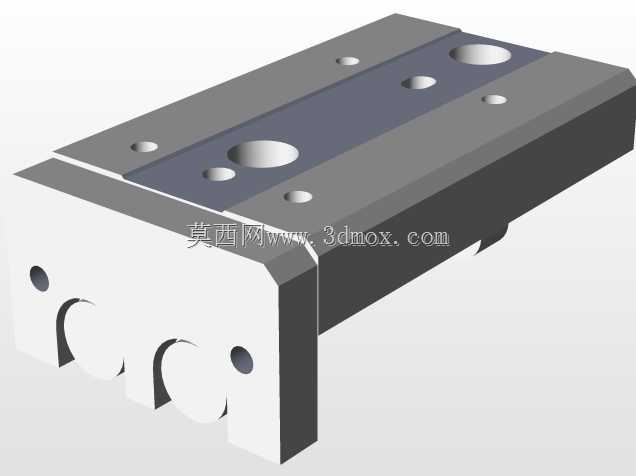

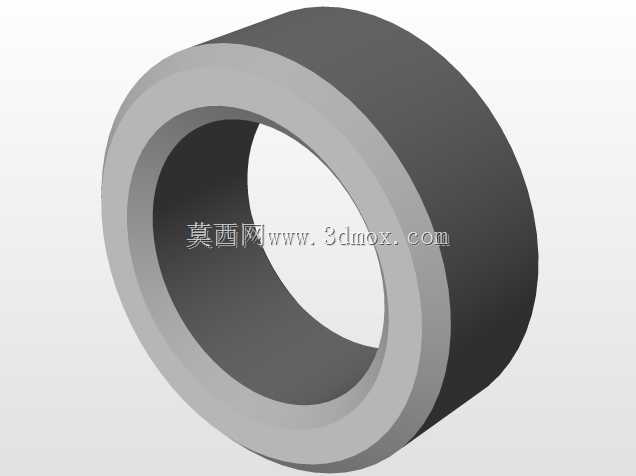

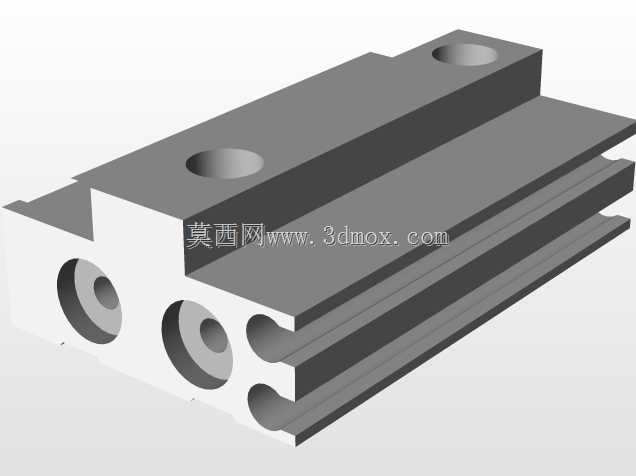

这款小型托盘平带输送设备，主要面向精密电子组装、轻量工件工序流转、小型零部件检测分拣等场景设计，适配尺寸规整、重量较轻的小型托盘载具输送需求，常见于3C电子产线的工位间物料传递、实验室小型样件流转、轻工产品包装前段的托盘供料环节，可直接嵌入紧凑型自动化产线布局，替代人工完成托盘的定点输送与工位衔接，减少人工搬运带来的物料磕碰与定位偏差问题。设备核心功能为承载小型托盘完成水平方向的直线输送，自带托盘停止装置，可在预设工位实现托盘的精准停靠，无需额外增设外置阻挡机构即可满足工位作业的停靠需求，停靠位置重复精度可满足常规组装、检测工序的定位要求，避免托盘过冲或停靠不到位影响后续工序作业。整体设计采用铝型材作为主体框架，兼顾结构强度与轻量化需求，框架两侧预留标准槽位，可灵活加装光电传感器、扫码组件、工位引导标识等附属配件，适配不同产线的定制化改造需求；传动部分采用平带传动结构，运行过程噪音低、传动平稳，不会对托盘承载的精密工件产生额外振动影响，主动端配套驱动单元布局在设备端部，不占用输送面下方的走线与安装空间，张紧机构集成在从动端位置，可快速调整皮带张紧度，降低日常维护的操作难度。设备整体为长条形窄幅布局，宽度适配常规小型托盘的尺寸规格，长度可根据产线实际排布需求进行模块化拼接调整，底部配置可调式支撑脚，可在安装时调整设备水平度与整体高度，适配不同高度的对接工位，安装时仅需固定底部支撑脚位置、完成驱动单元接线即可投入使用，无需复杂的现场组装调试。输送面两侧设置导向限位结构，可避免托盘在输送过程中出现偏移、卡滞问题，皮带表面采用防滑耐磨材质，长期运行不会出现明显磨损掉屑问题，适配洁净车间的使用要求，停止装置采用机械式触发结构，响应速度快、故障率低，可配合产线控制信号实现托盘的放行与停靠逻辑联动，满足自动化产线的无人化运行需求。
