轮式移动抓取小型机械臂结构设计

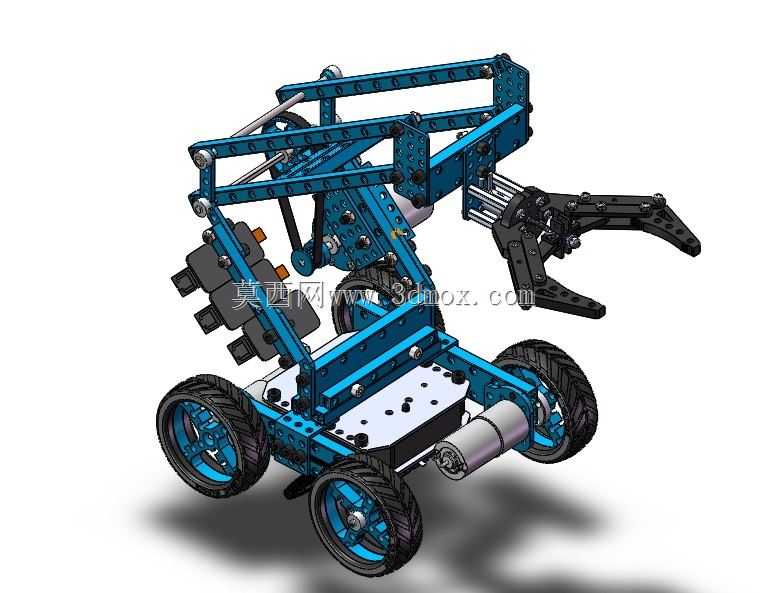

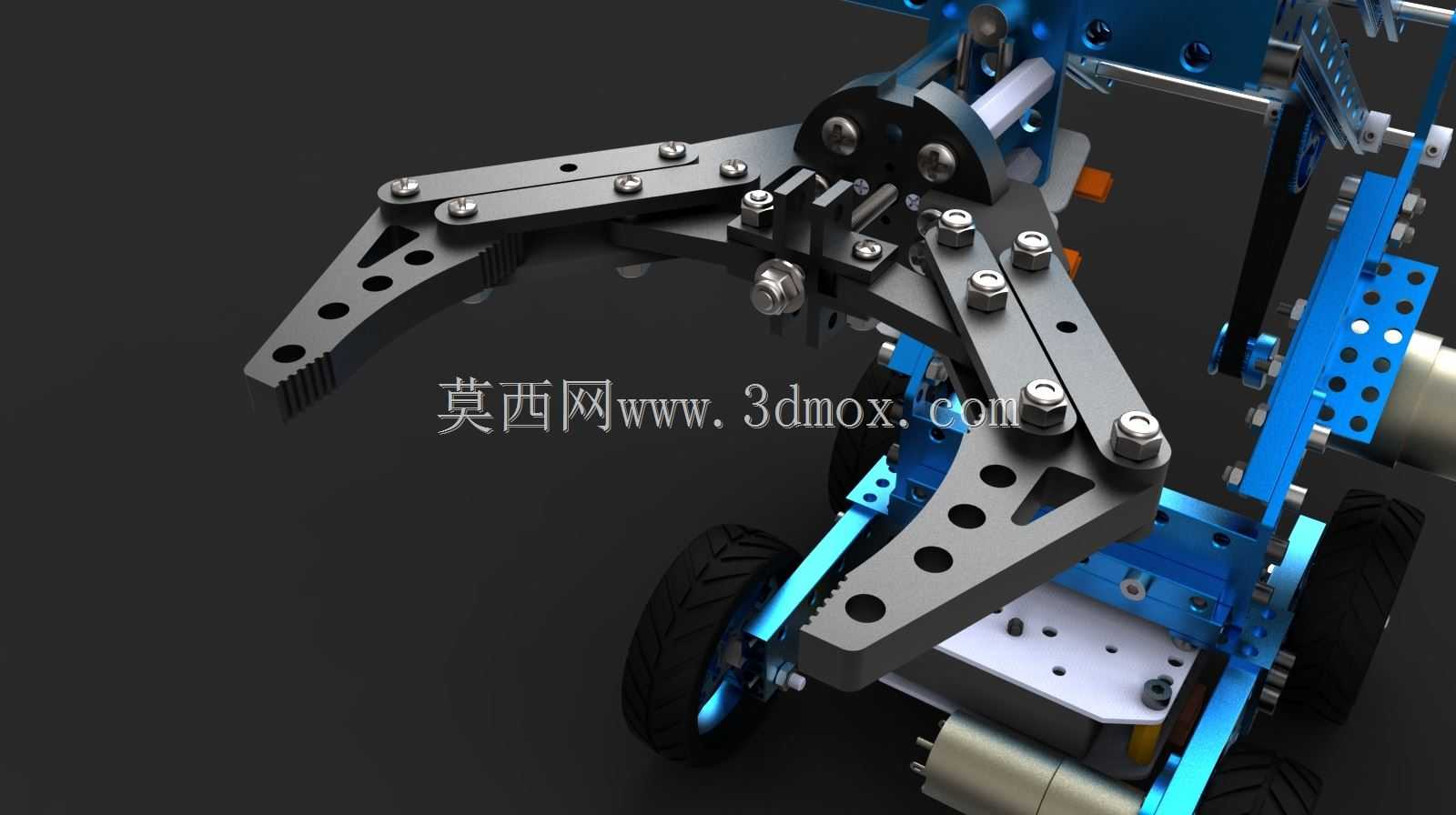

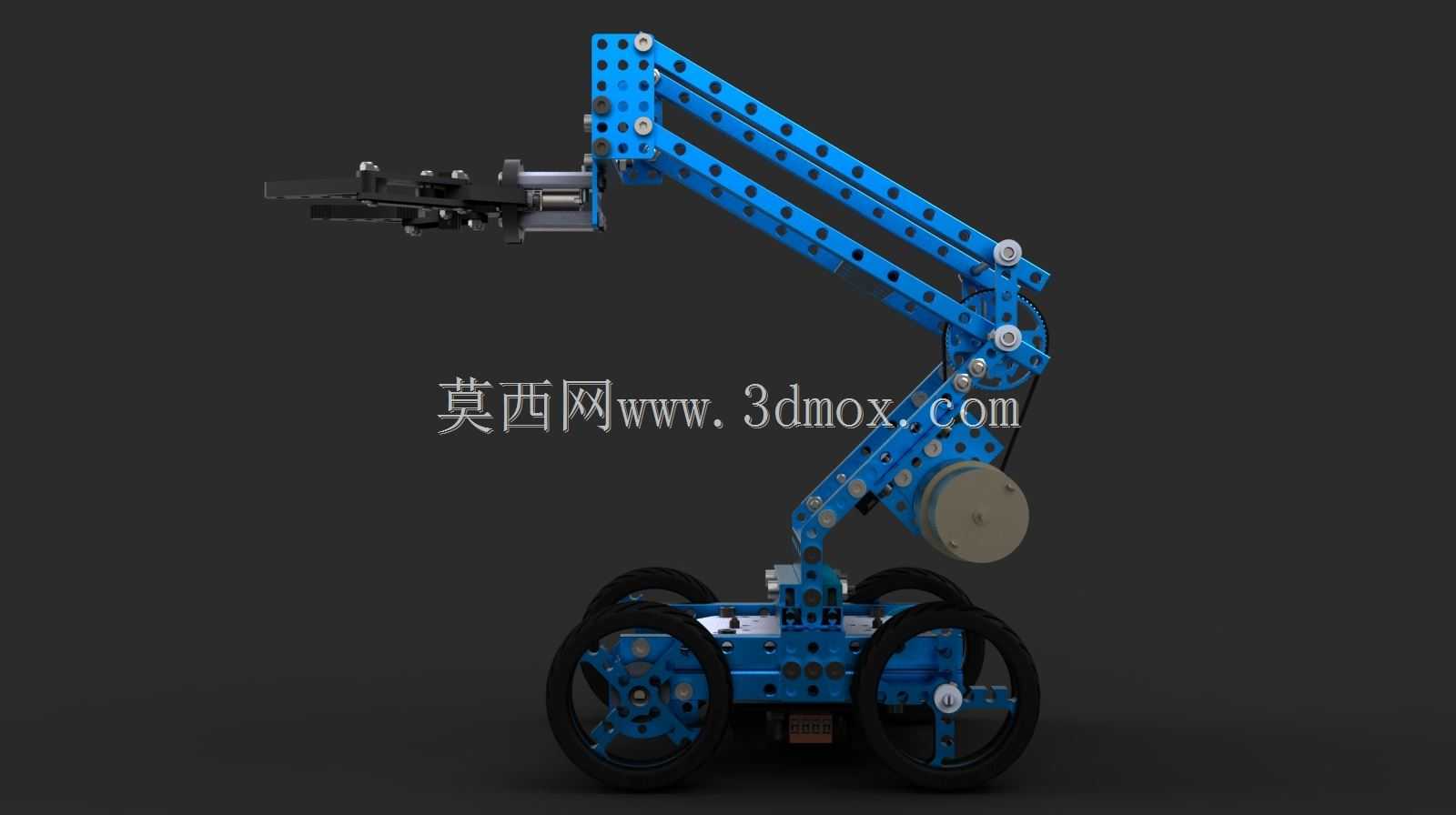

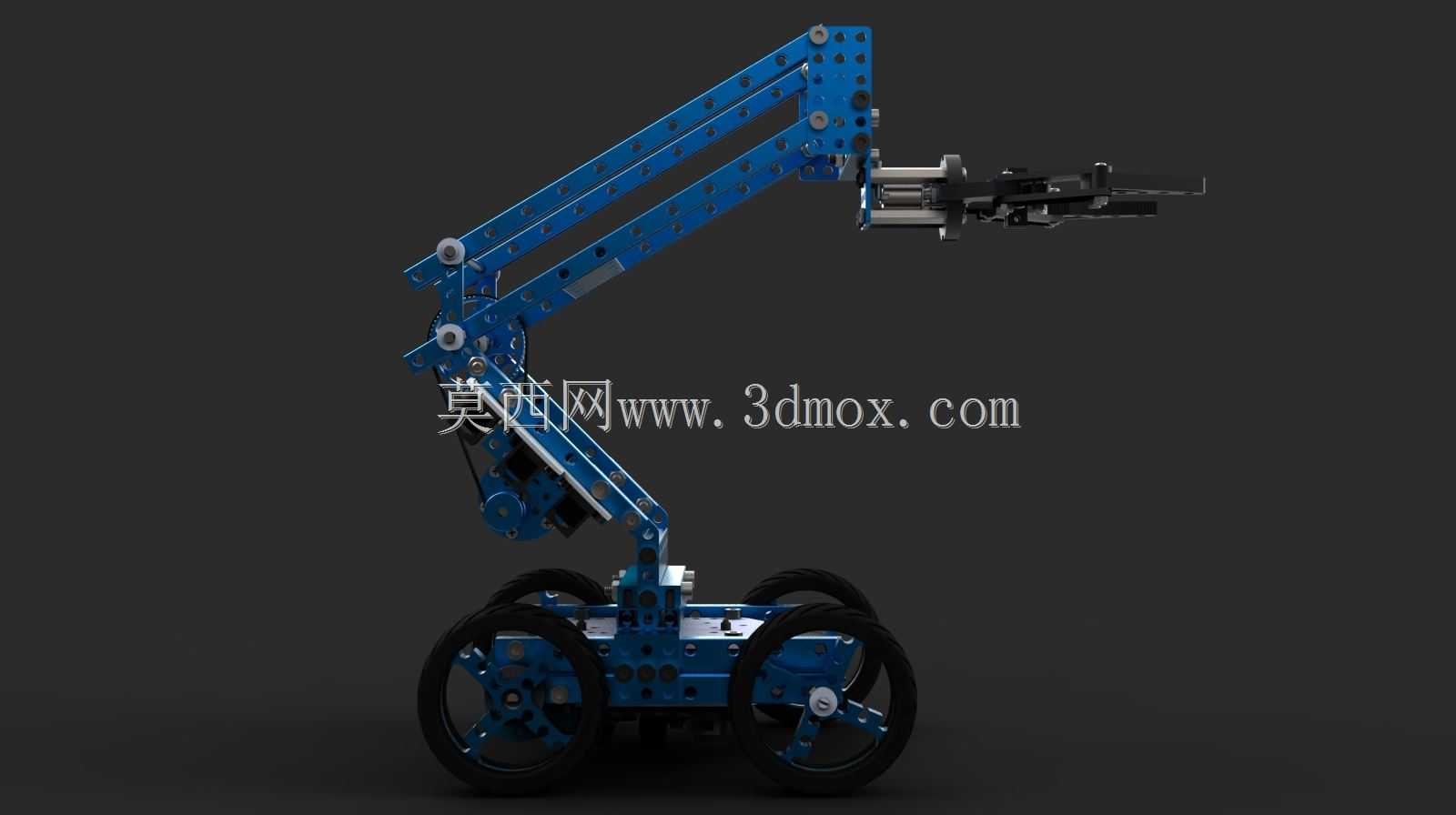

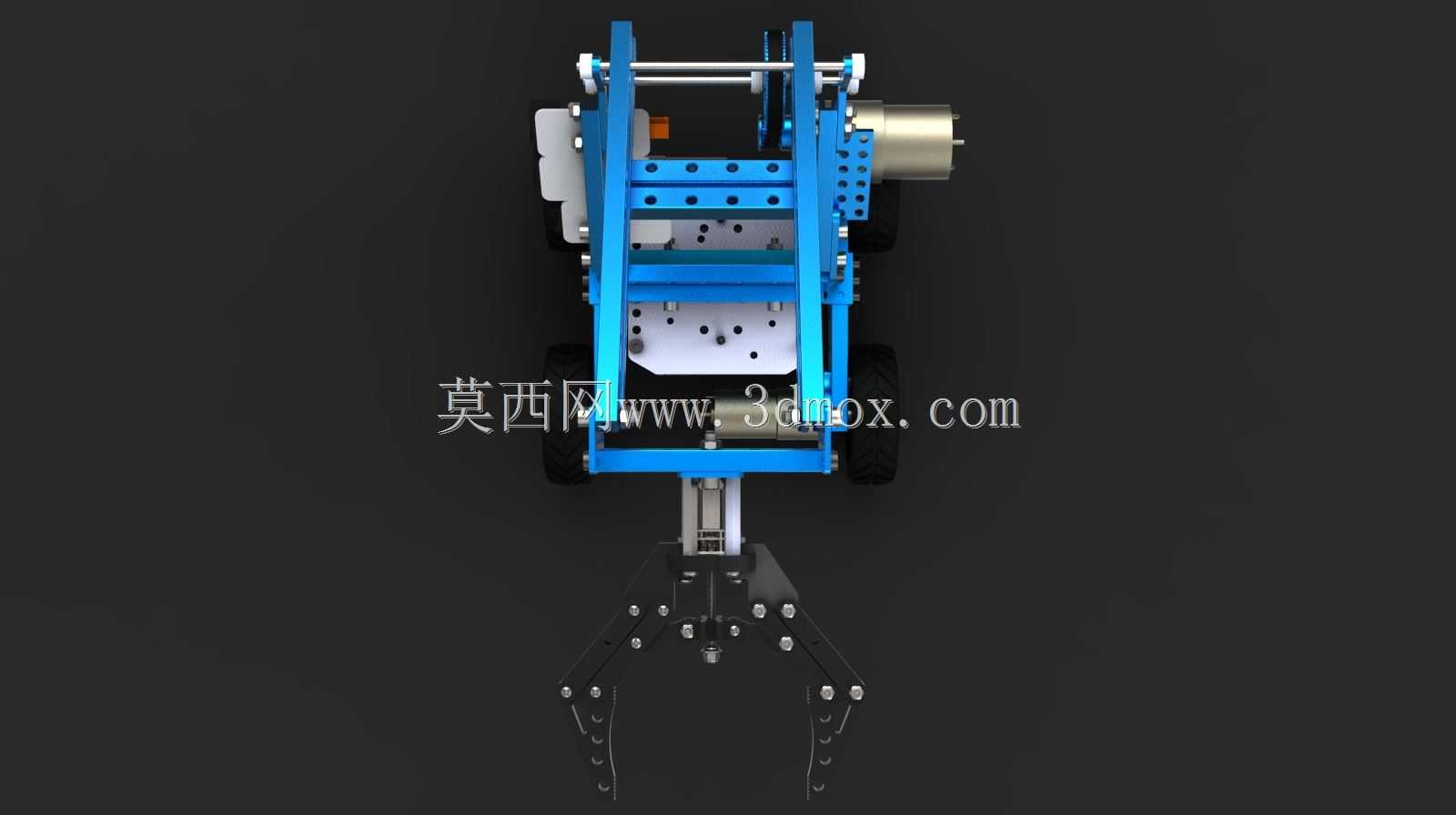

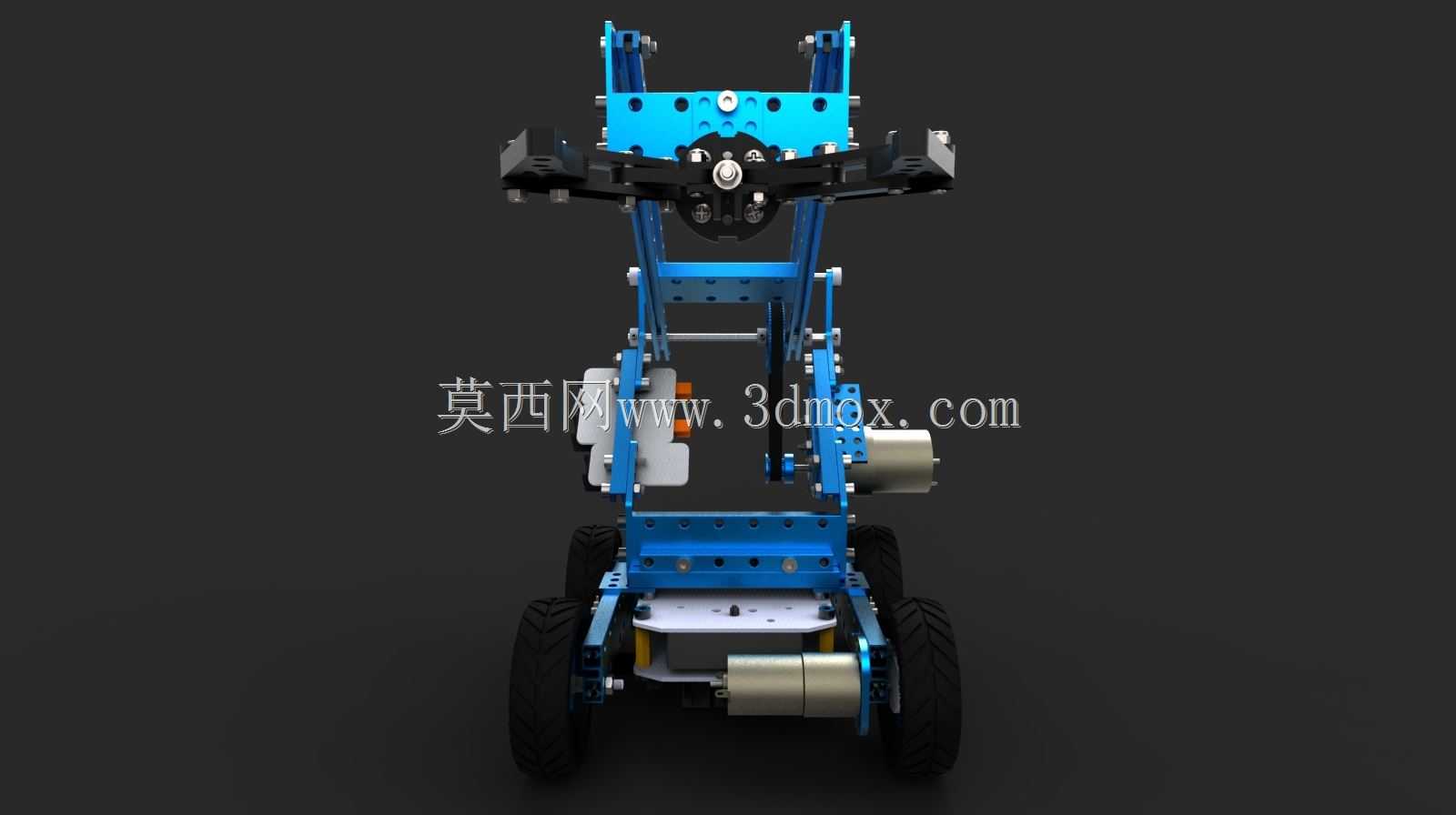

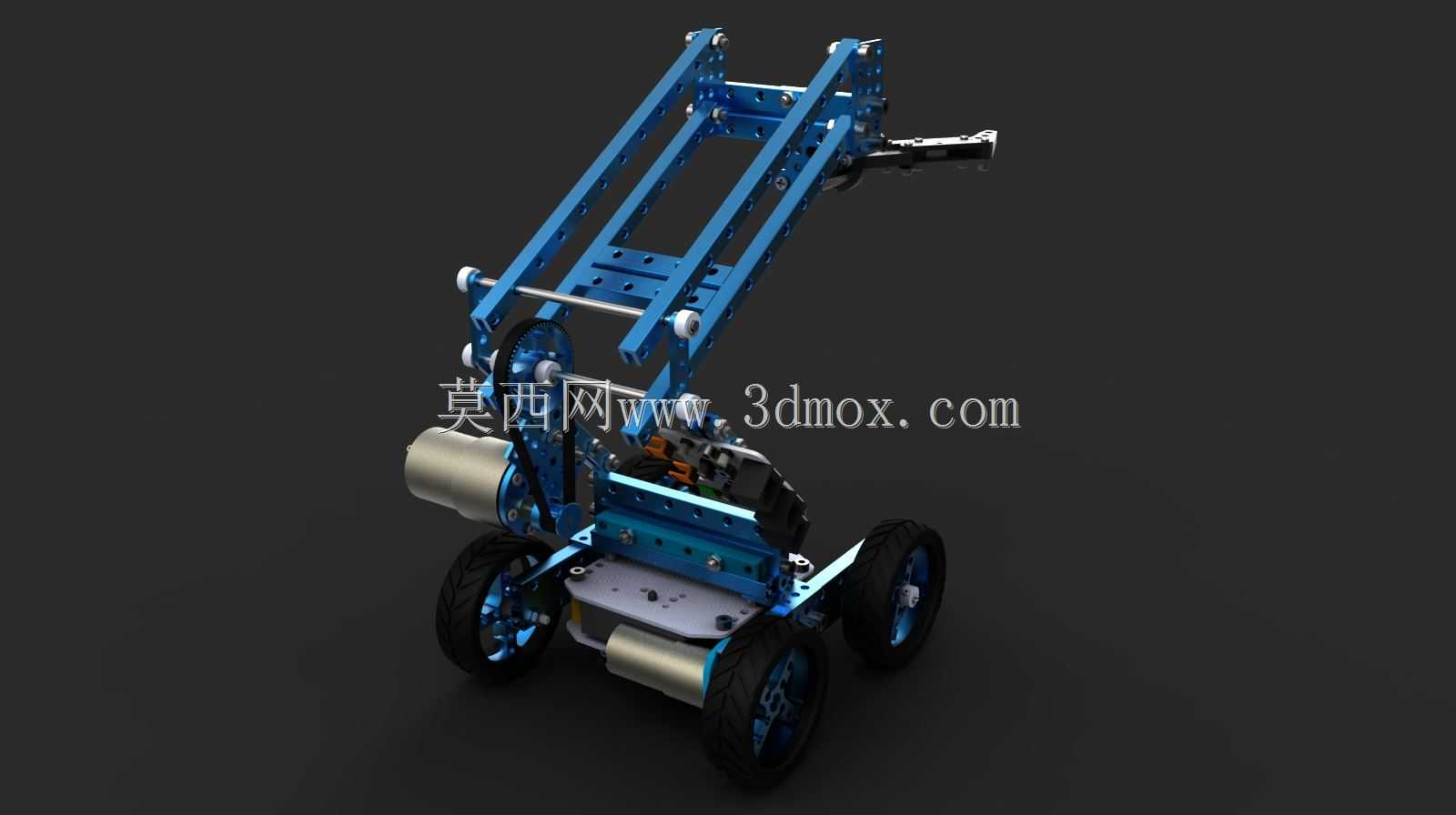

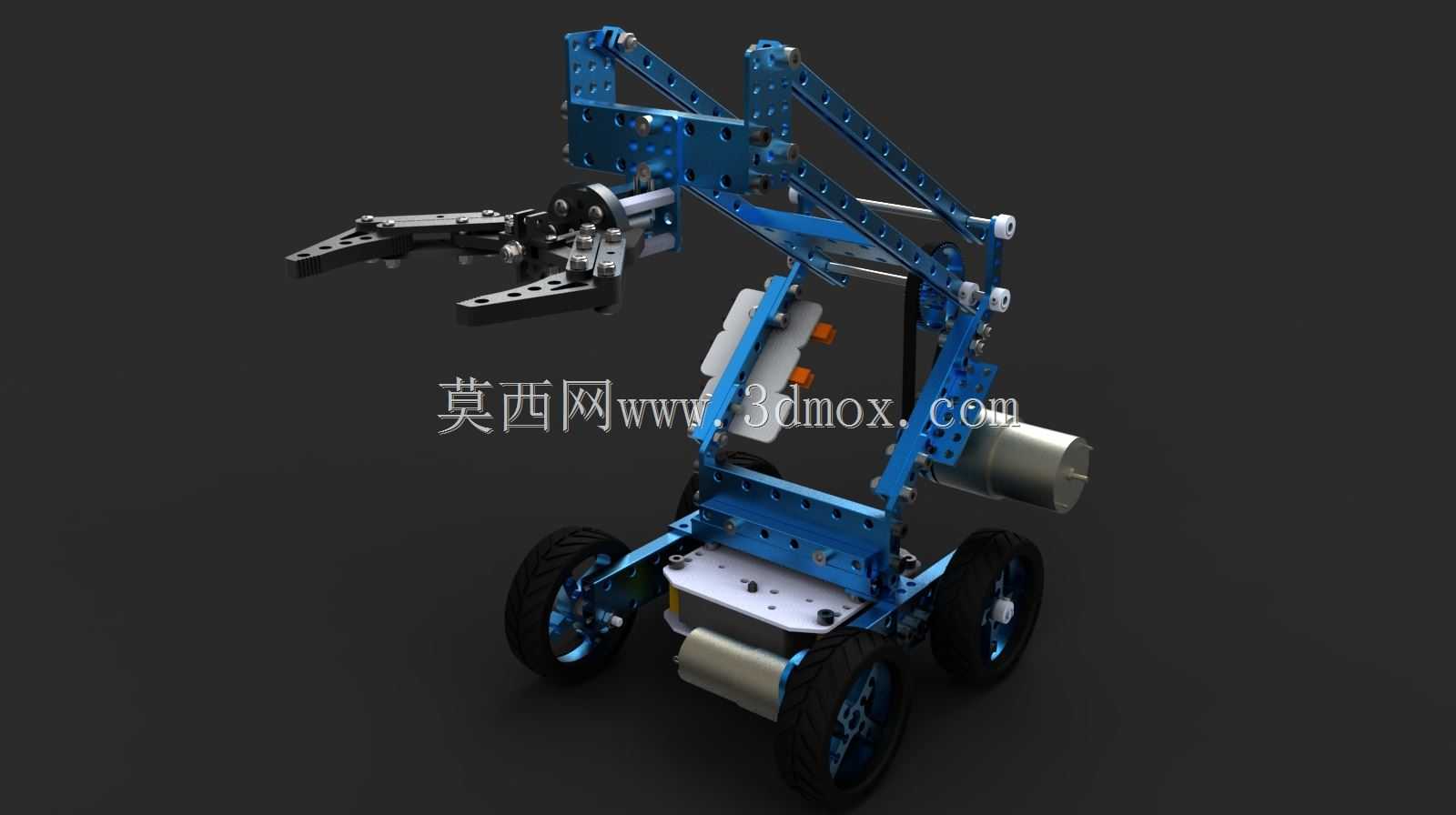

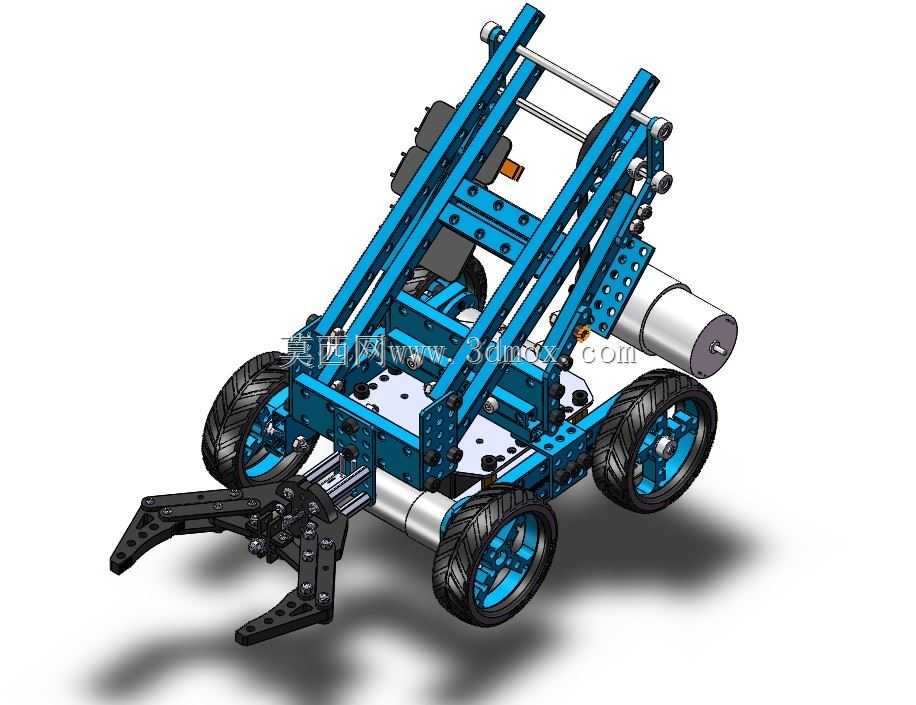

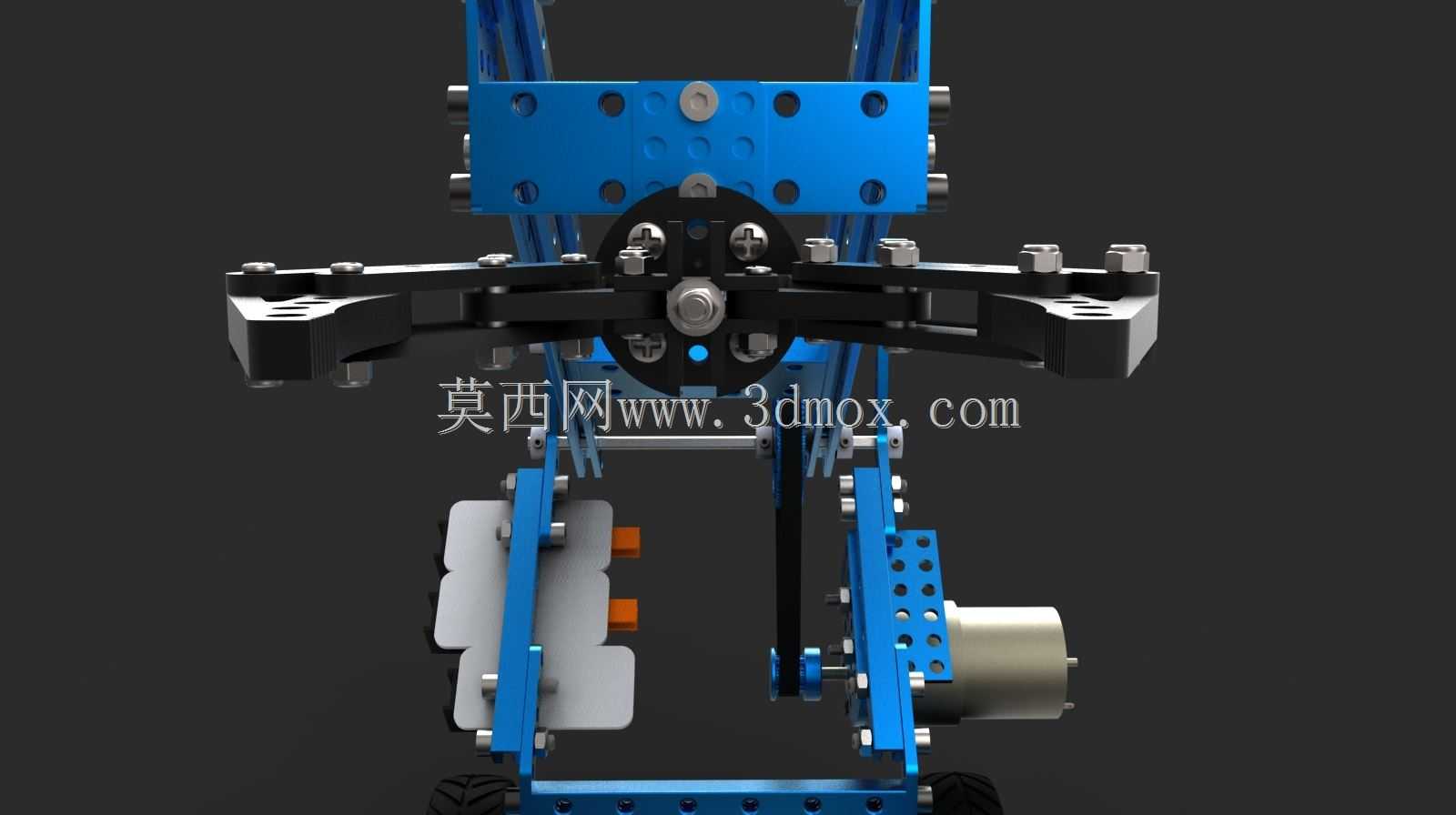

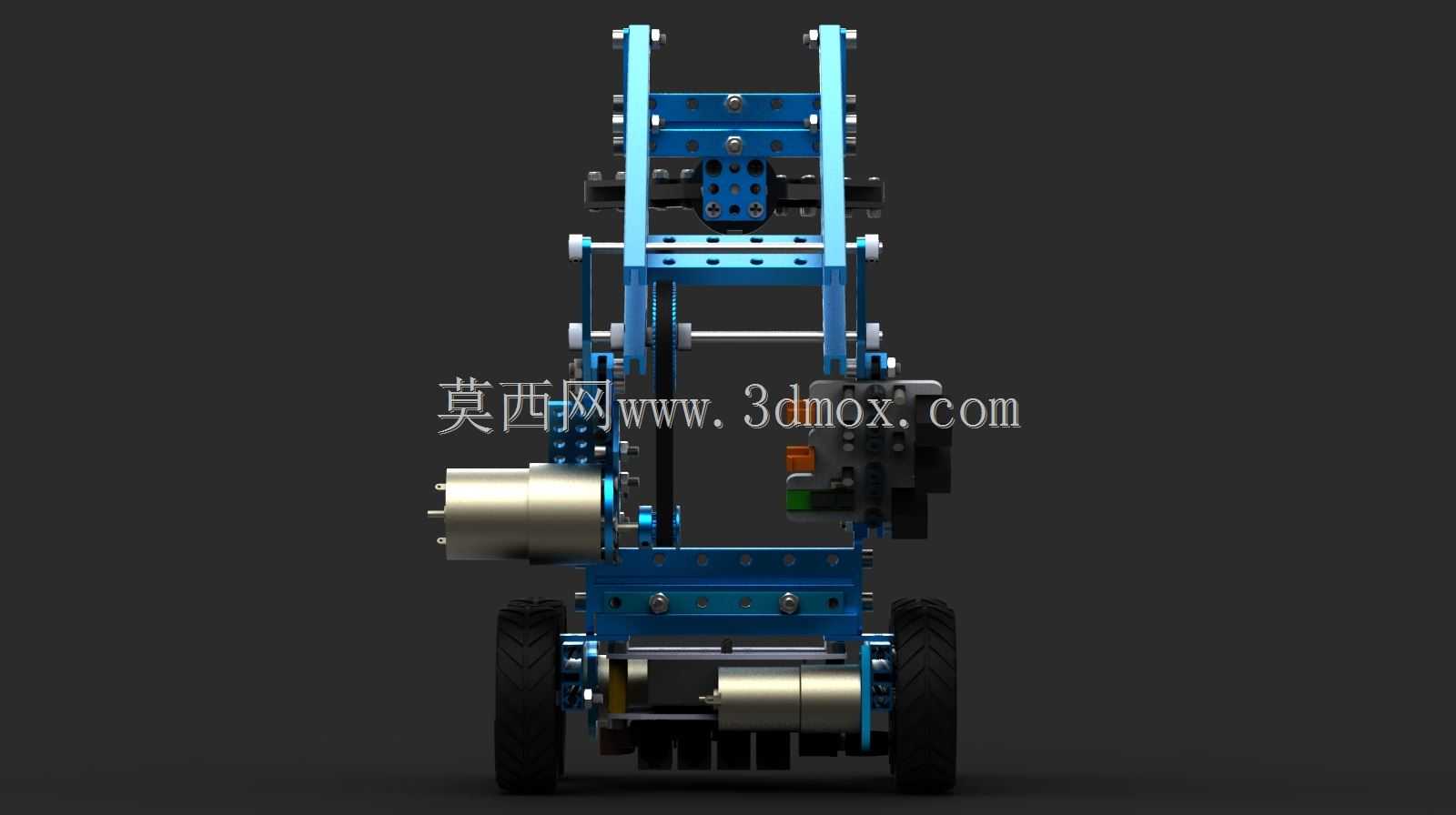

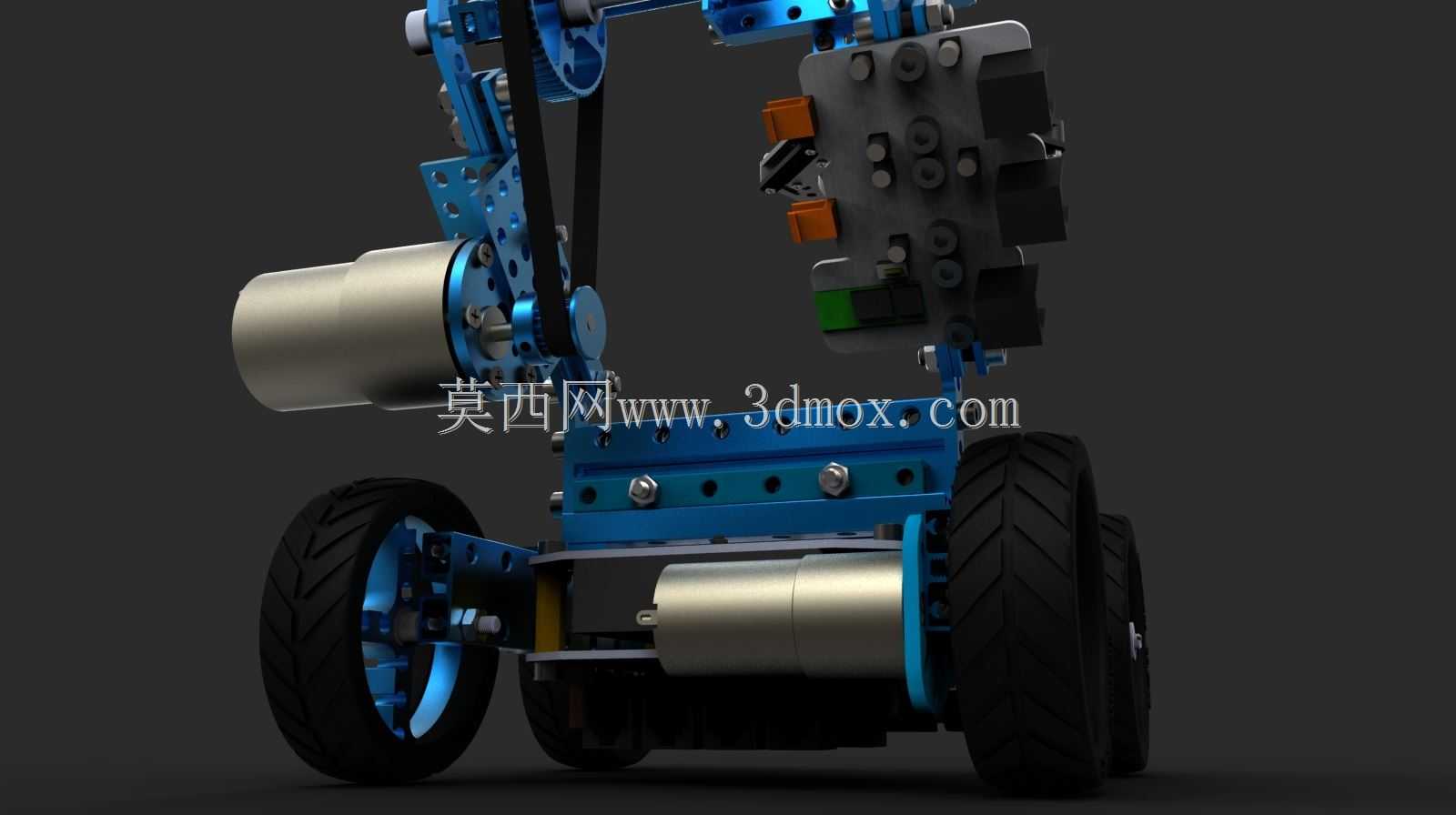

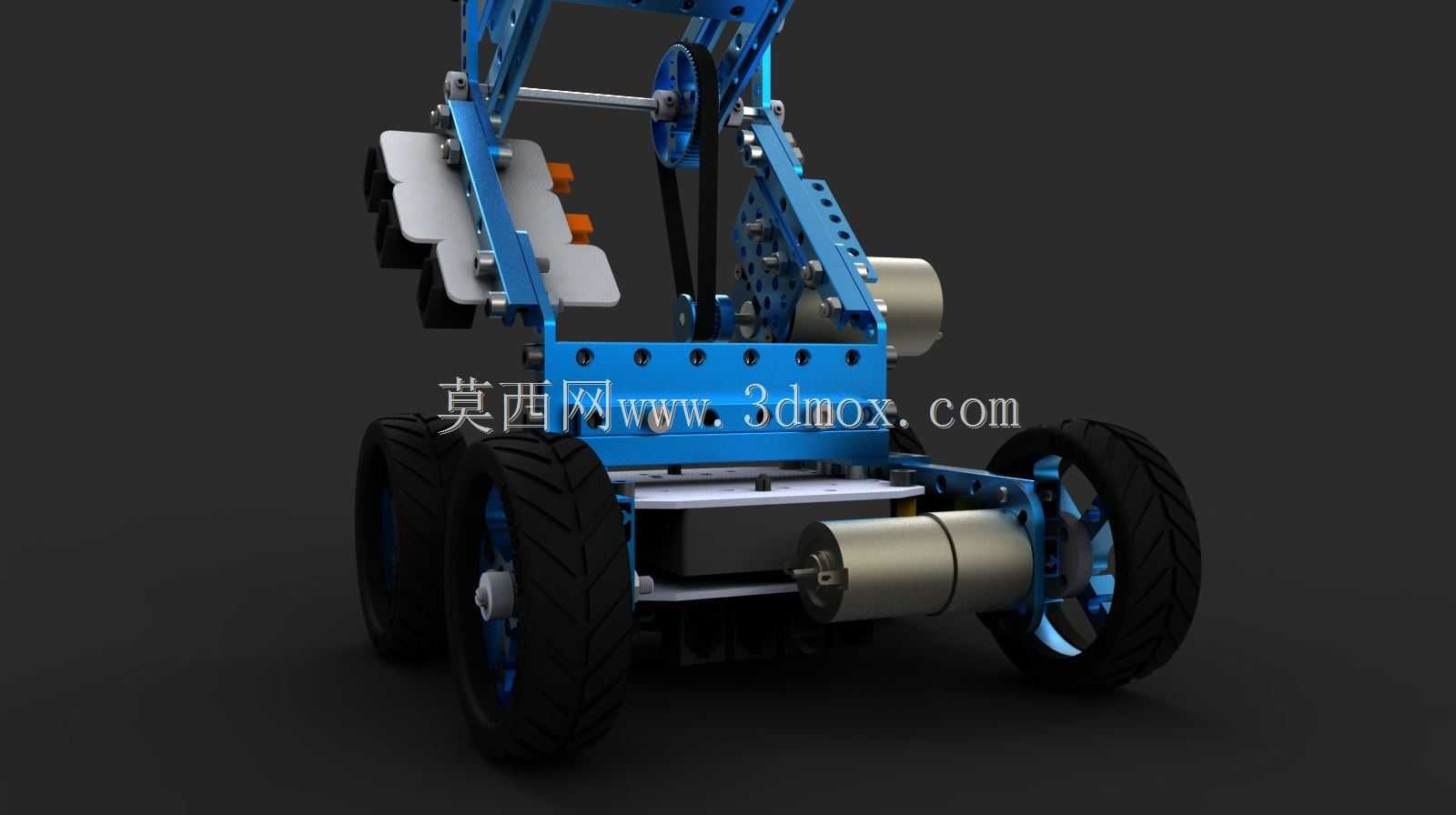

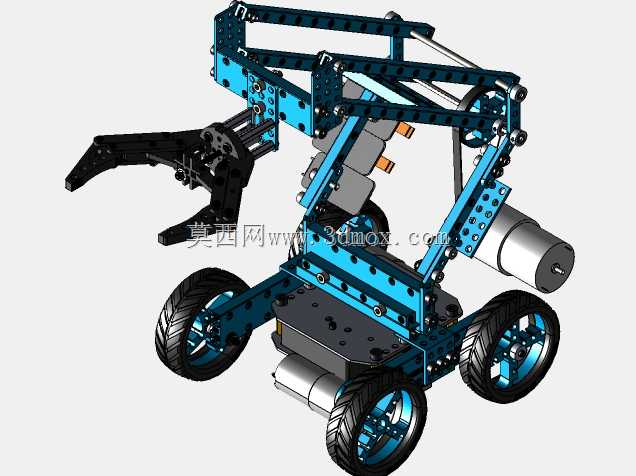

这款轮式移动抓取机械臂，是面向教育实训、创客开发场景设计的小型机电一体化作业装置，核心解决固定工位机械臂作业范围受限、无法跨区域完成物料转运与抓取的痛点，可在平整硬质地面环境下完成小尺寸工件、教学教具、轻型物料的拾取、搬运、分类摆放作业，也可作为二次开发载体，适配视觉识别、路径规划等拓展功能，用于机器人原理教学、创新竞赛项目开发等场景。设备整体采用轮式移动底盘加多自由度机械臂的集成式布局，底盘部分选用四轮差速驱动结构，搭配带深纹路的橡胶轮胎，可在实验室桌面、平整地坪等场景下稳定移动，底盘上层预留了多组标准化安装孔位，既可以固定机械臂基座，也可拓展加装传感器、控制板、电池模组等配件，安装边界充分考虑创客改装需求，孔位间距符合通用铝型材拼装标准，无需额外打孔即可完成拓展配件的固定。机械臂部分采用多关节串联结构，臂体选用镂空式金属拼装结构，在保证结构强度的前提下尽可能降低自身重量，减少关节驱动负载，末端搭配自适应夹爪，夹爪的开合行程可覆盖常见小尺寸物件的夹持需求，爪面做了防滑纹理处理，夹持表面光滑的物件时也能保证足够的摩擦力，不会出现物料滑落的情况。整套设备的驱动采用直流电机方案，底盘驱动电机负责设备的行进与转向，机械臂各关节的驱动电机负责臂体的抬升、伸展、旋转动作，控制端可适配移动端程序操控，使用者可通过智能终端发送指令，控制设备移动到指定位置，再操控机械臂完成目标物件的抓取与转移。设计过程中充分考虑了教学场景的使用需求，整体结构采用模块化拼装思路，各个关节、底盘部件、夹爪模块均可单独拆卸更换，既方便学习者理解机械结构的组成原理，也可根据实际使用需求更换不同长度的臂段、不同规格的夹爪，调整作业半径与夹持负载范围。设备的走线全部做了隐藏式布局设计，线路沿臂体与底盘的结构槽布置，不会在机械臂运动过程中出现线路剐蹭、缠绕的问题，运动关节处预留了足够的活动间隙，臂体在全行程活动范围内不会出现结构干涉，可流畅完成抬升、伸展、下放、旋转等全套抓取动作，适配日常教学演示、小型物料搬运、创客项目验证等多种使用需求。
