水泥袋装自动化产线布置结构设计

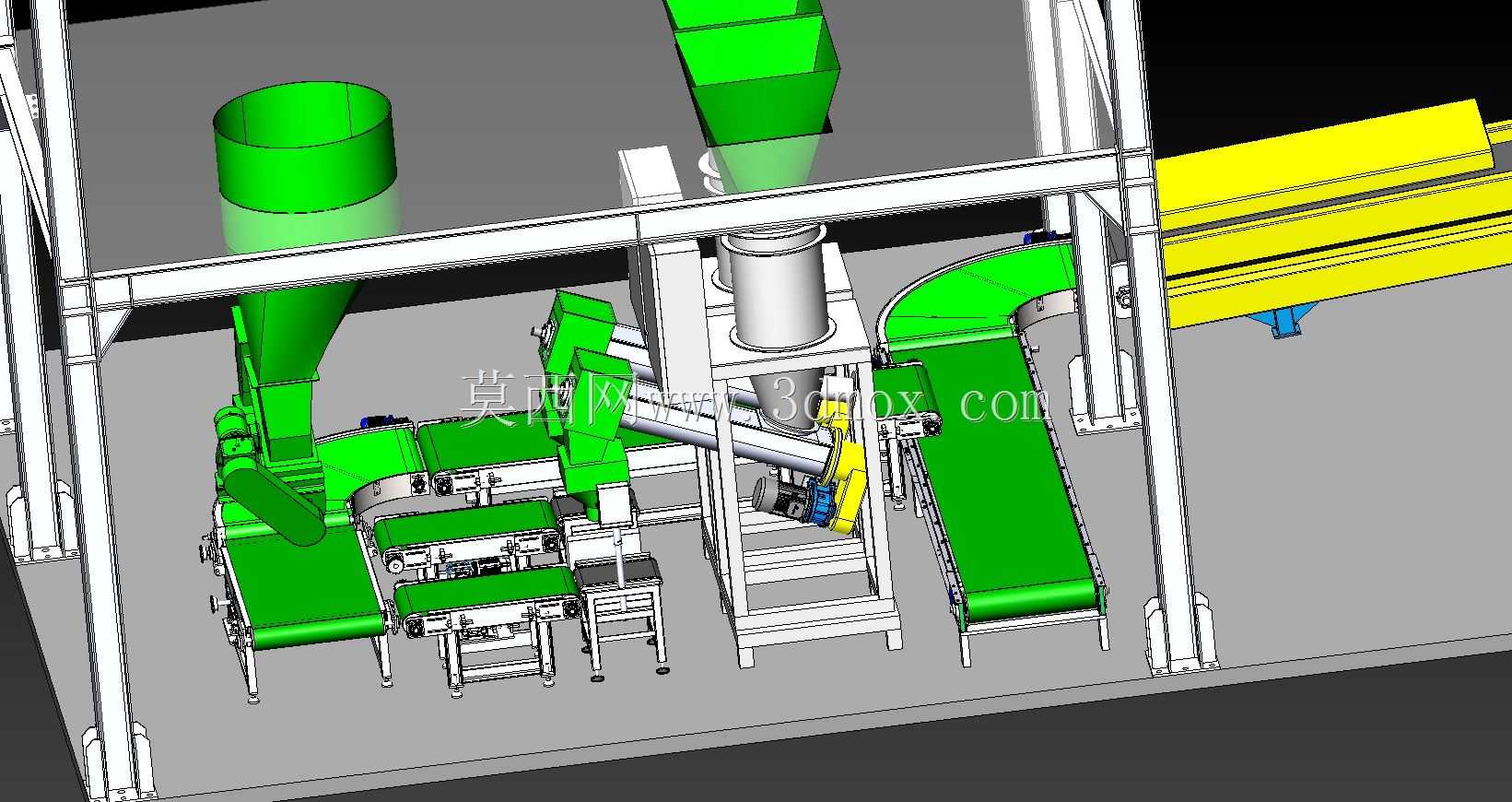

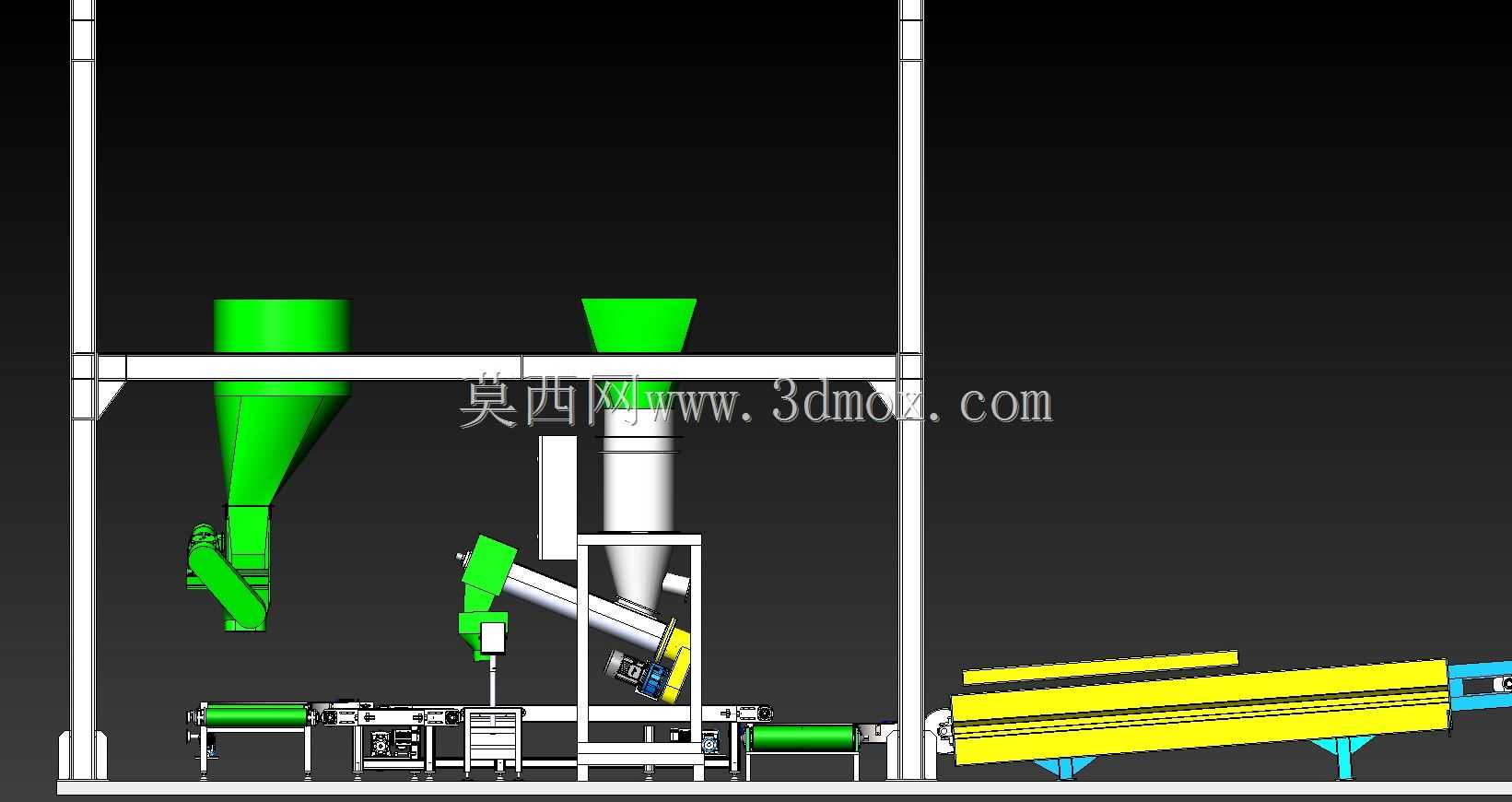

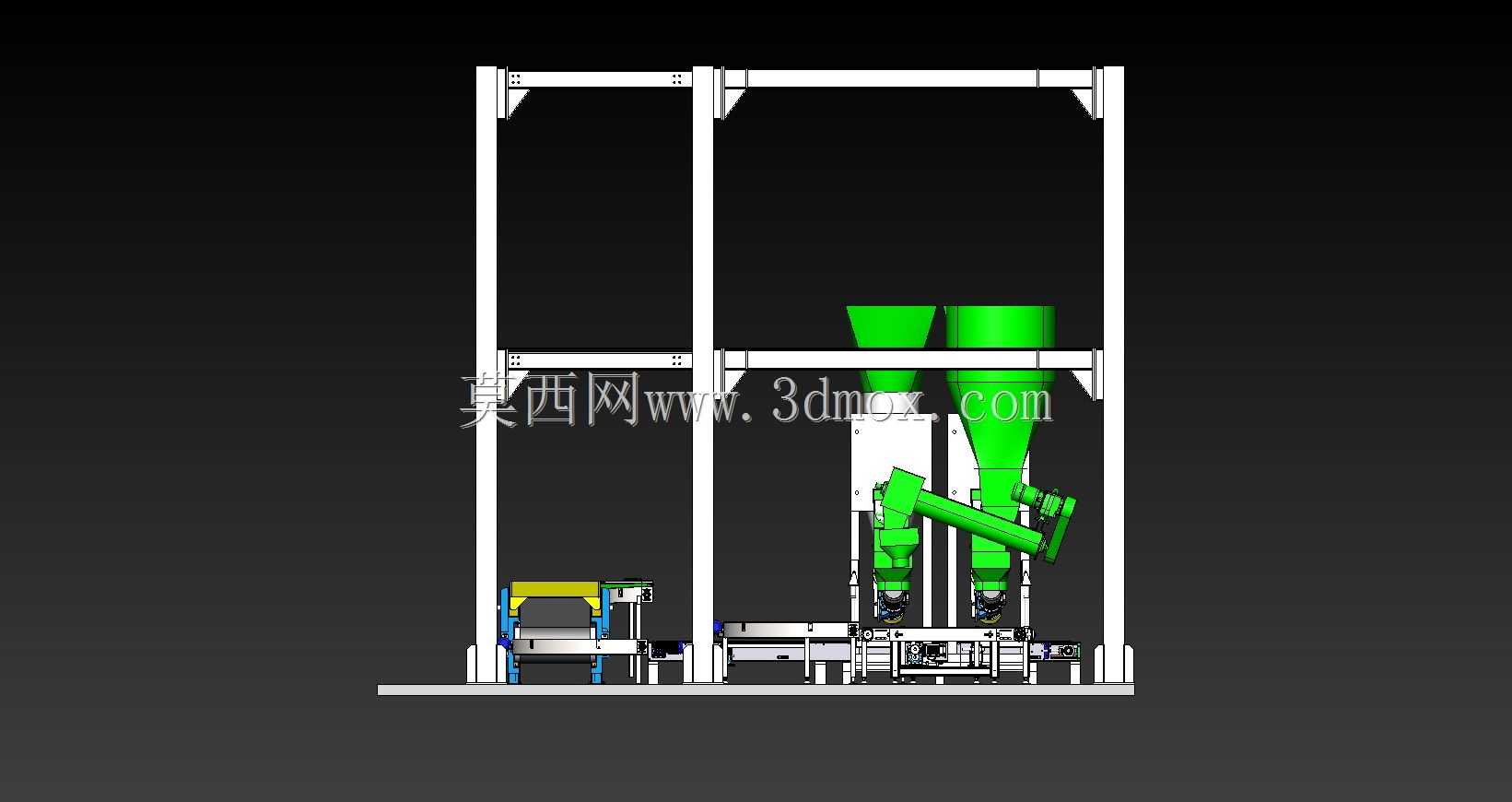

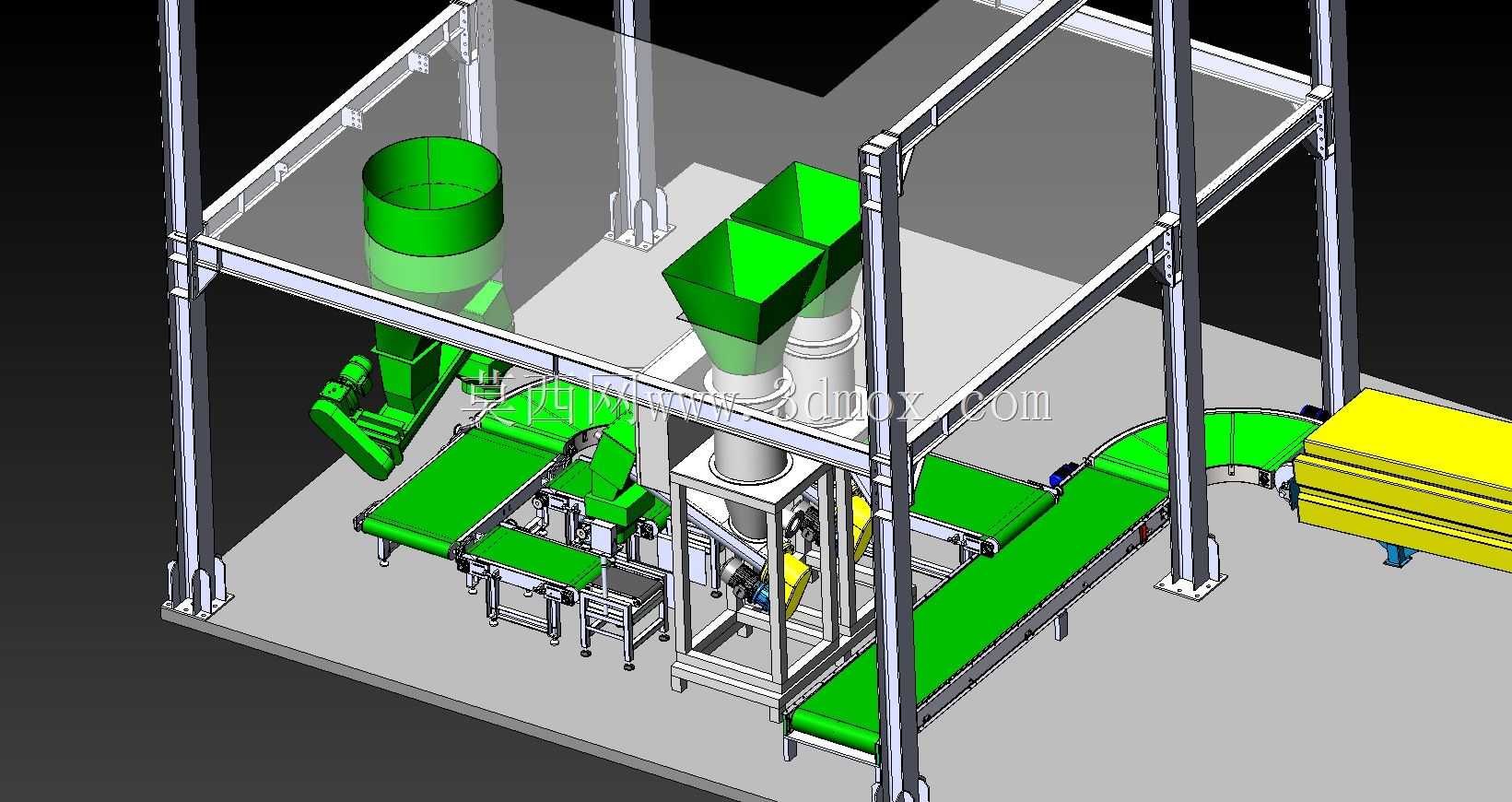

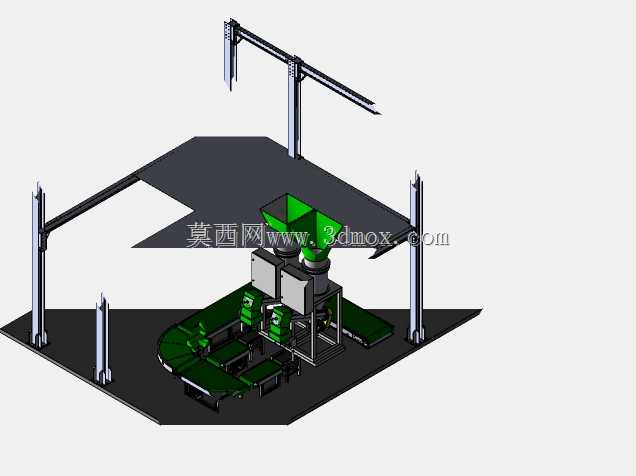

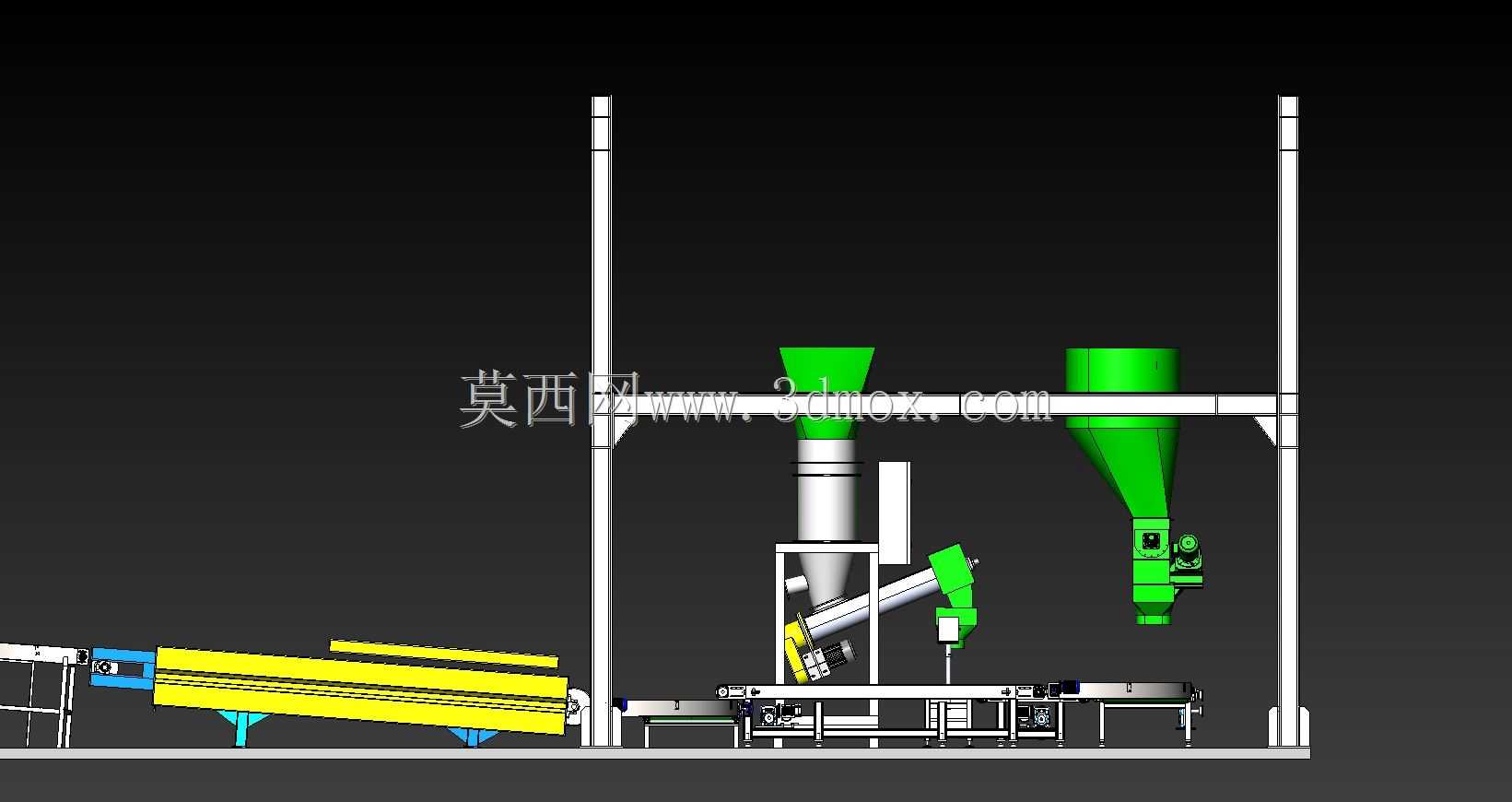

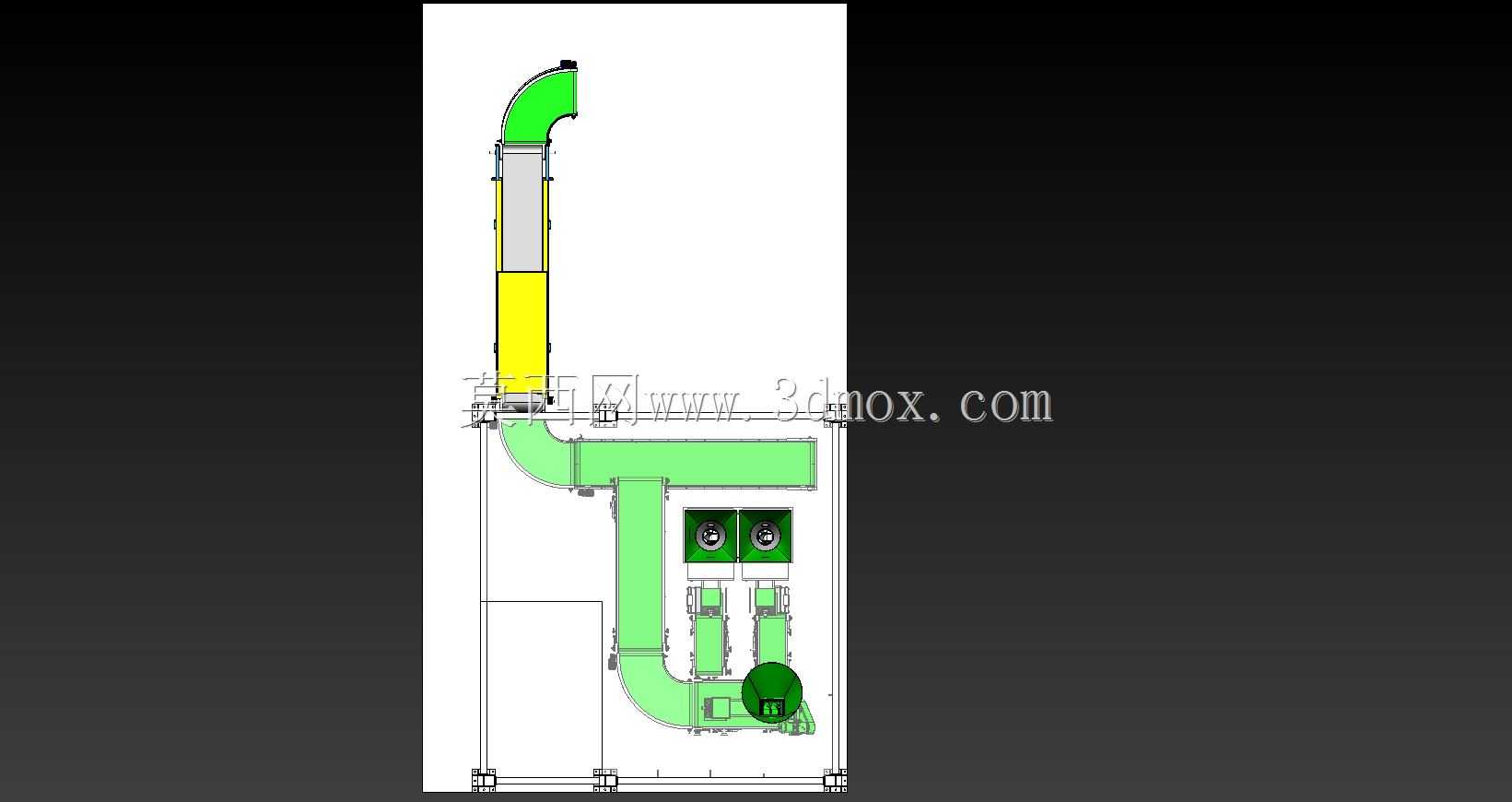

这套三维设计方案面向建材生产领域的水泥成品包装工段，主要应用于散装水泥出厂前的定量装袋、转运衔接作业场景，可对接上游水泥储料仓的出料端口，完成从水泥物料承接、定量灌装、袋料整理到向下游码垛工位输送的全流程衔接，适配常规粉状建材的规模化袋装生产需求，能够替代传统人工装袋作业模式，大幅降低粉状物料作业场景下的人工劳动强度，同时减少粉尘扩散对作业环境的影响。整套设备采用分层立体布置思路，上层设置两个不同规格的物料承接料斗，分别对应主灌装工位与补料工位的物料供给，料斗下方衔接螺旋输送计量结构，可精准控制单袋水泥的灌装重量，避免出现装量偏差过大的问题。中层为核心灌装作业区域，设置多组并行的装袋工位，每个工位配套独立的袋口夹持、物料灌装、袋料松脱机构，可同时完成多个水泥袋的灌装作业，工位之间预留足够的操作与维护空间，方便日常对易损部件进行检修更换。下层为输送转运系统，采用绿色防滑皮带输送线衔接各个灌装工位的出料端，其中转弯输送结构可根据车间实际布局调整输送方向，将灌装完成的袋装水泥平顺转运至后续的封口、码垛工段，输送线的支架采用标准化型材拼接而成，可根据现场安装需求调整输送高度与走线角度。设计过程中充分考虑了设备的安装边界约束，整体采用框架式支撑结构，立柱排布避开车间原有承重柱与管线通道，上层料斗的进料口位置预留足够的管道对接空间，方便与上游储料设施的出料管道密封连接，避免粉状物料输送过程中出现漏粉问题。设备各功能模块采用独立单元化设计，可根据实际产能需求增减灌装工位数量，也可调整输送线的长度与转弯角度，适配不同面积、不同布局的生产车间安装需求，整套结构的运动部件均设置安全防护结构，避免作业过程中出现机械伤害风险，同时在易产生粉尘的灌装位置预留除尘接口，可外接除尘设备控制作业区域的粉尘浓度，满足建材生产车间的职业健康防护要求。
