工业级小型带料输送切纸设备结构设计

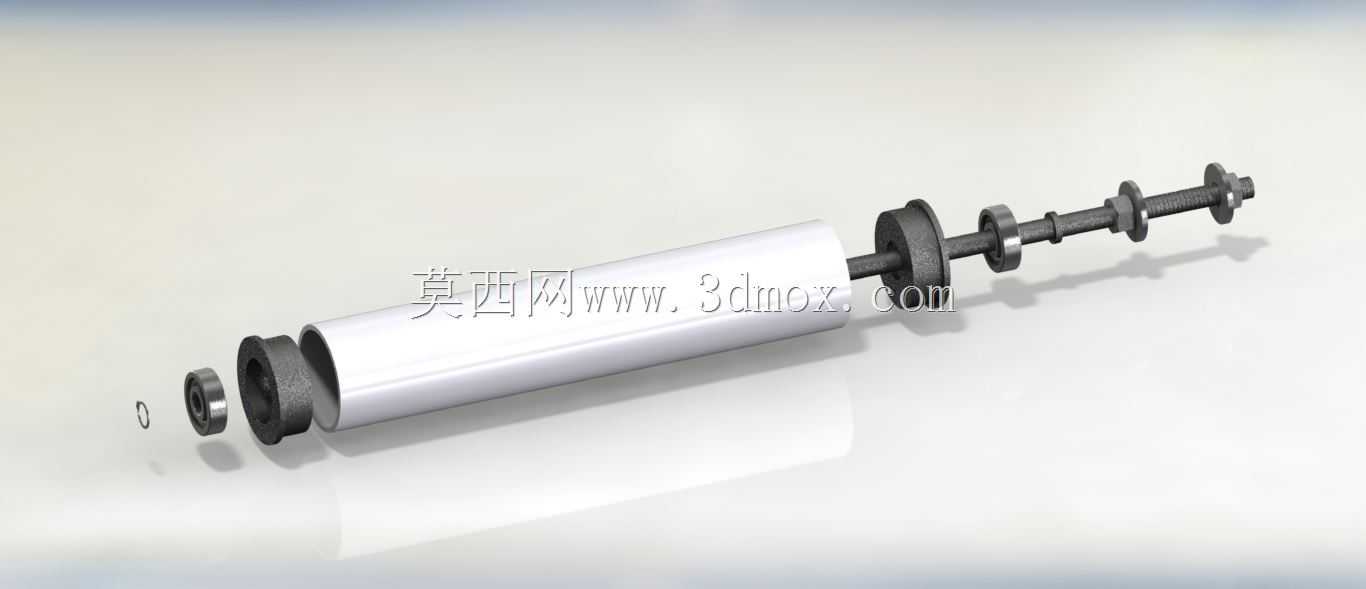

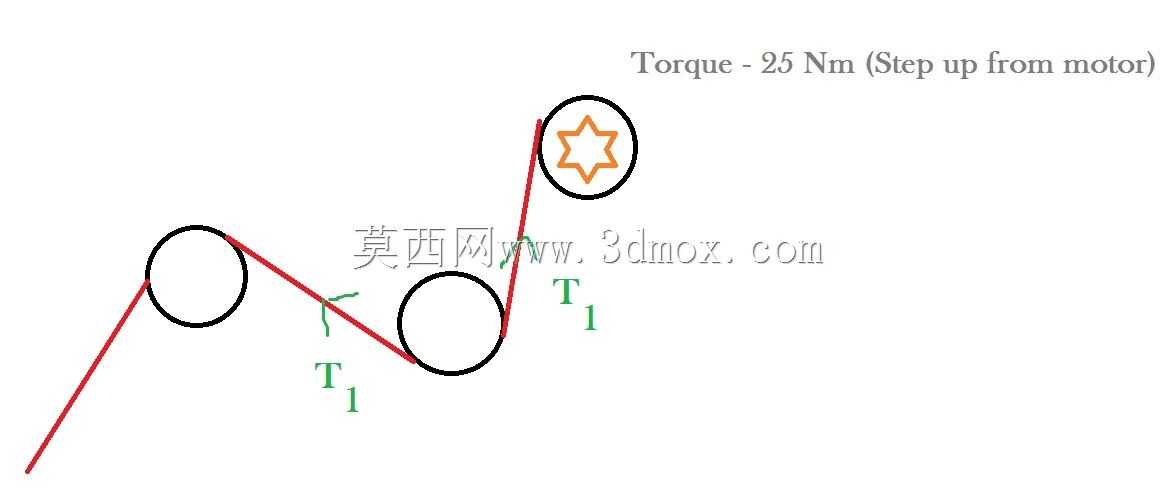

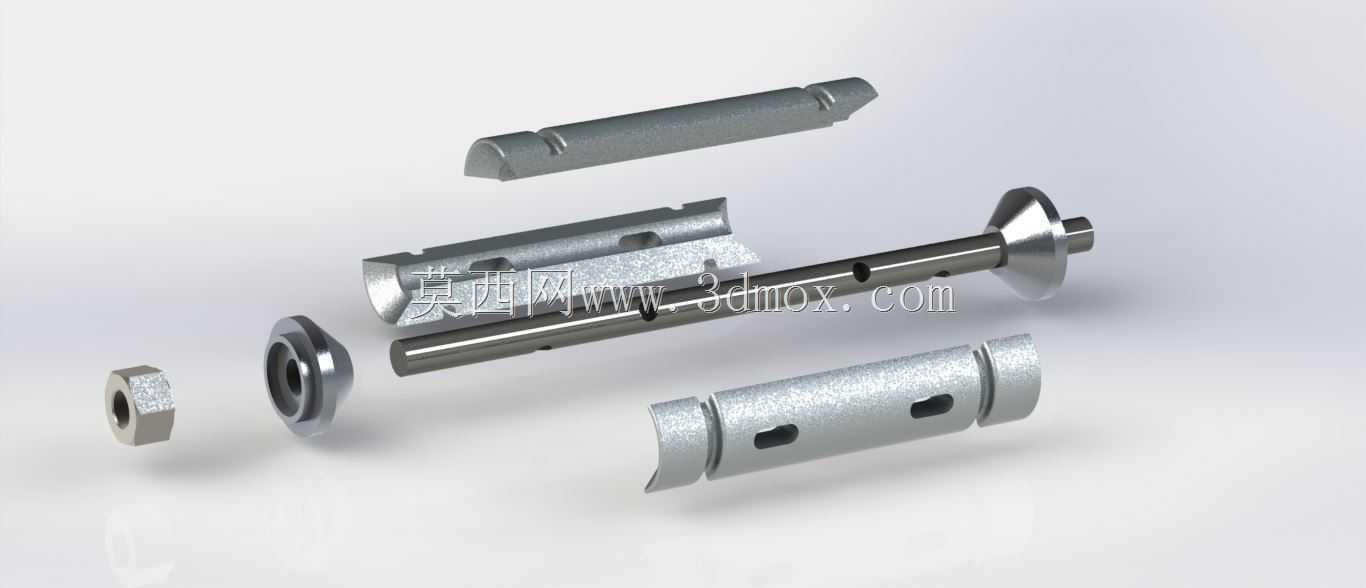

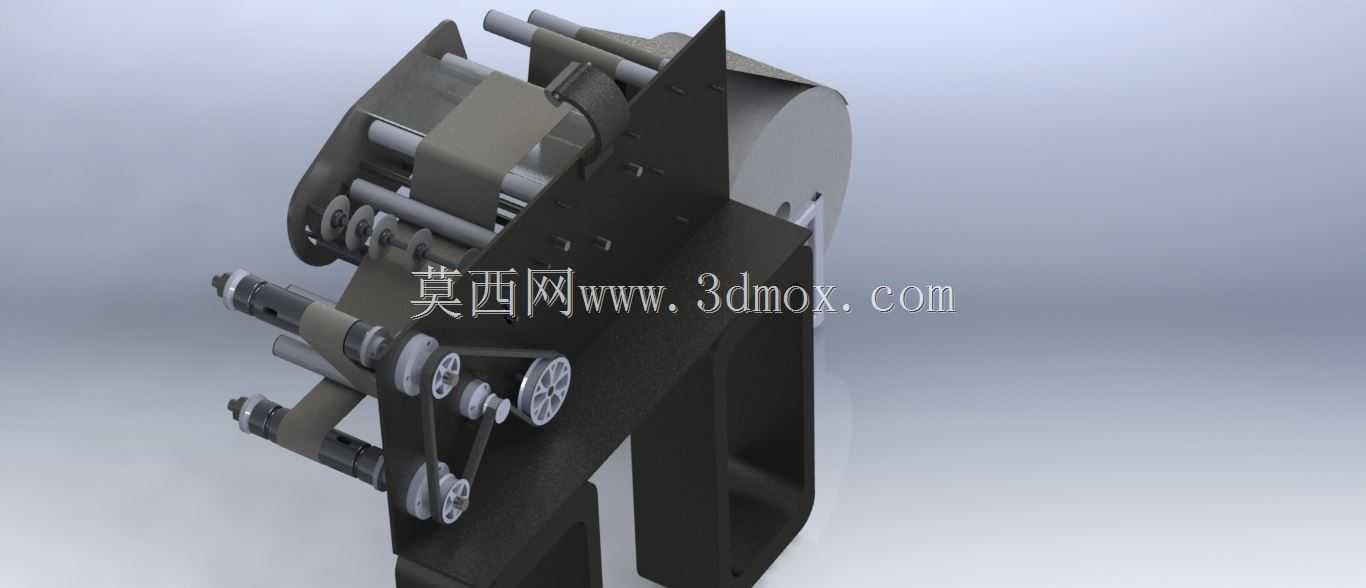

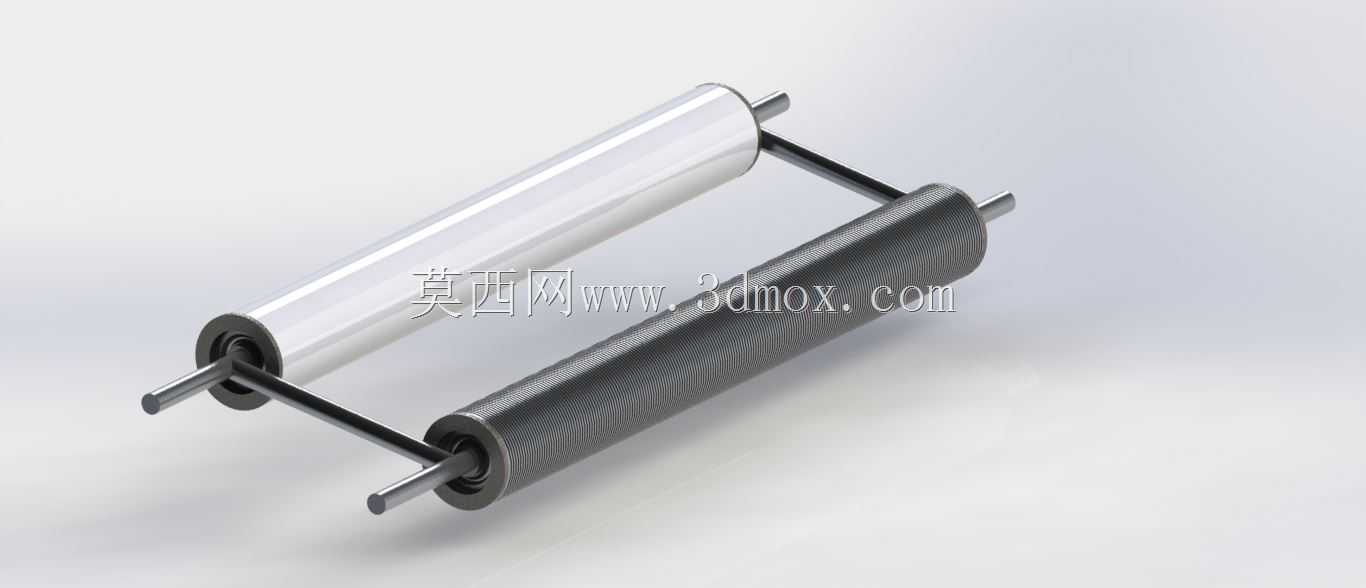

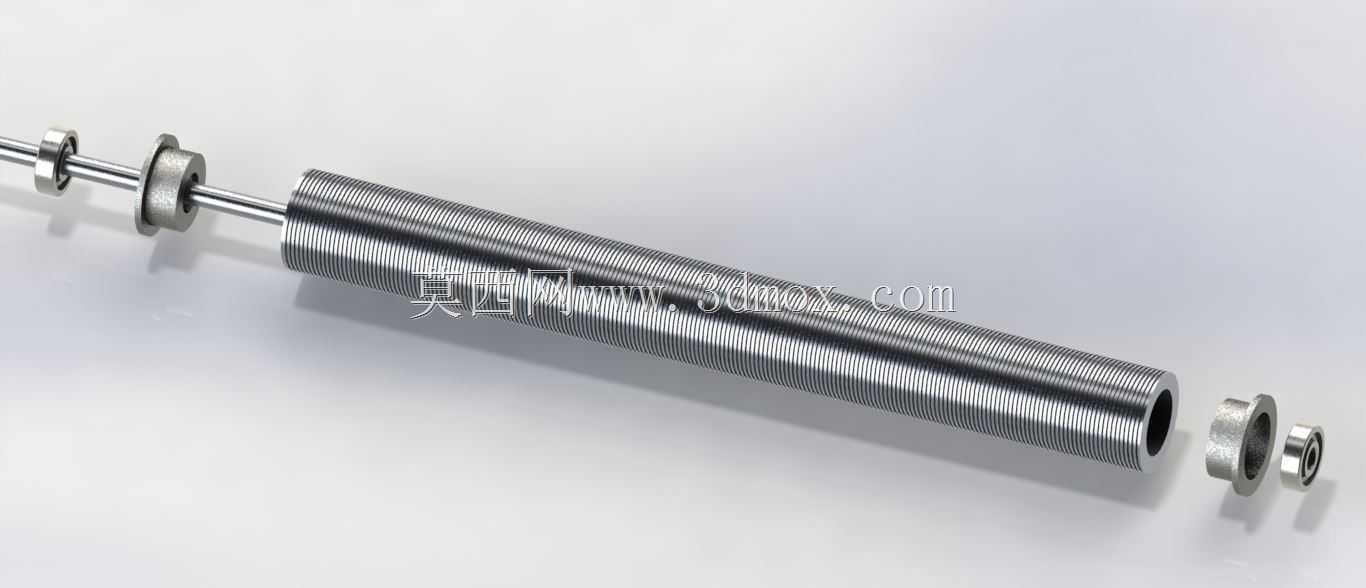

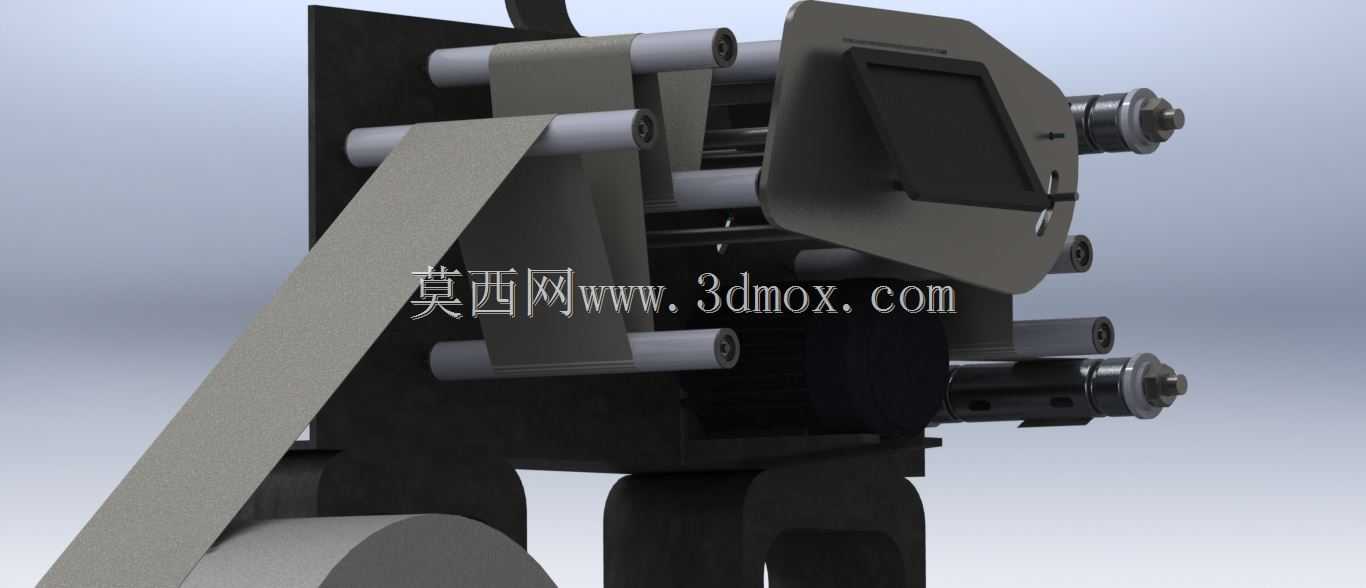

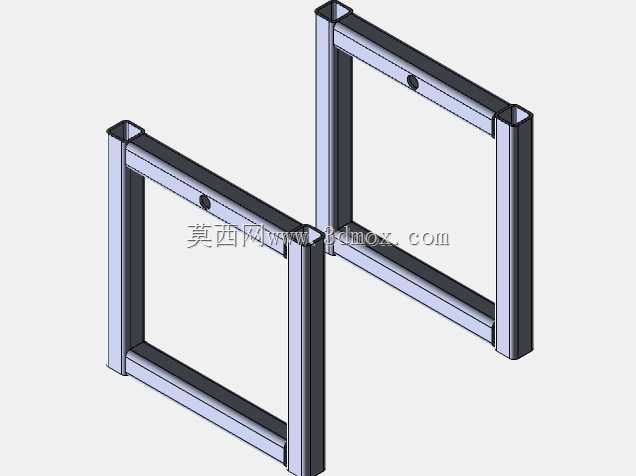

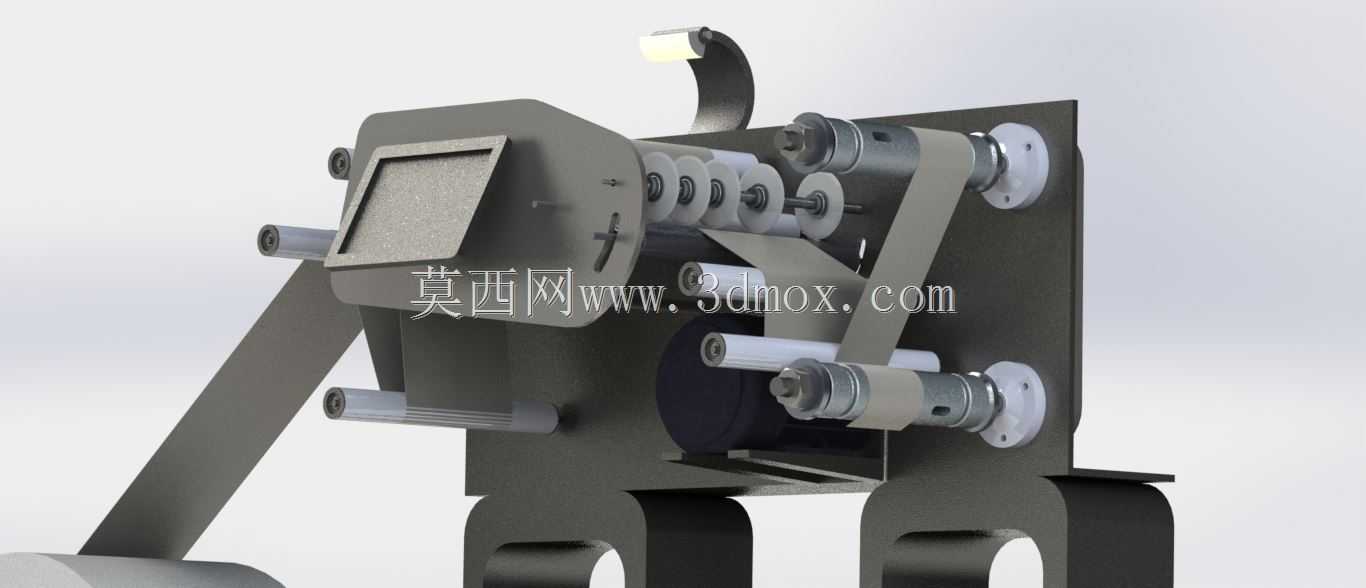

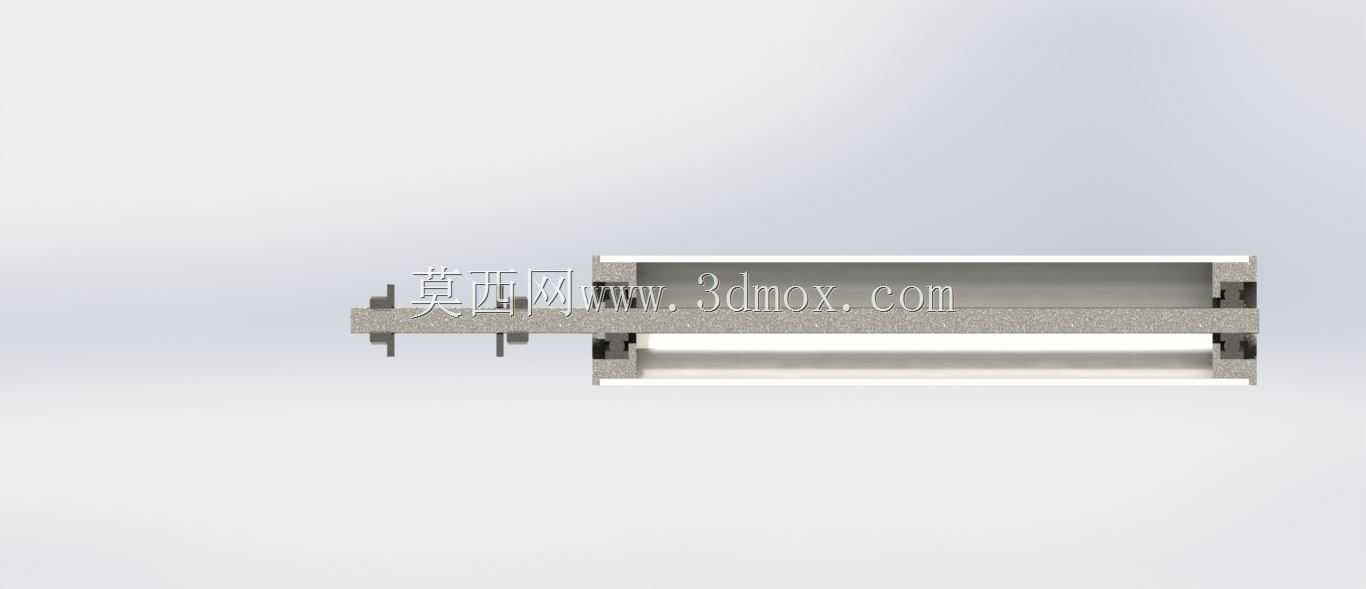

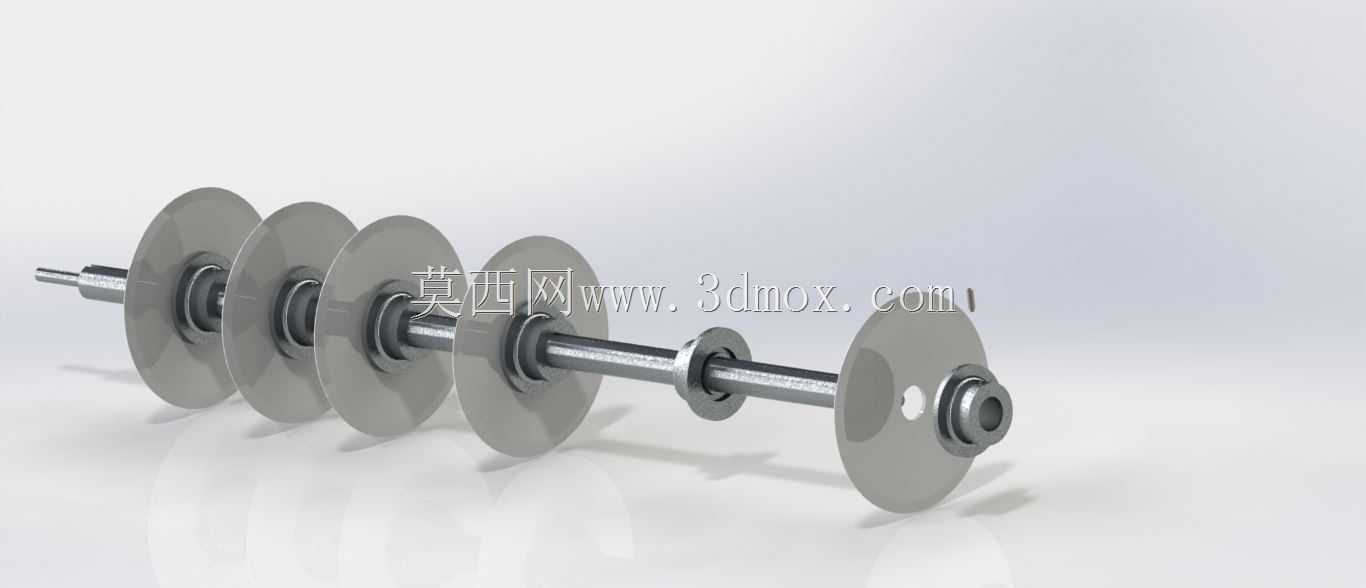

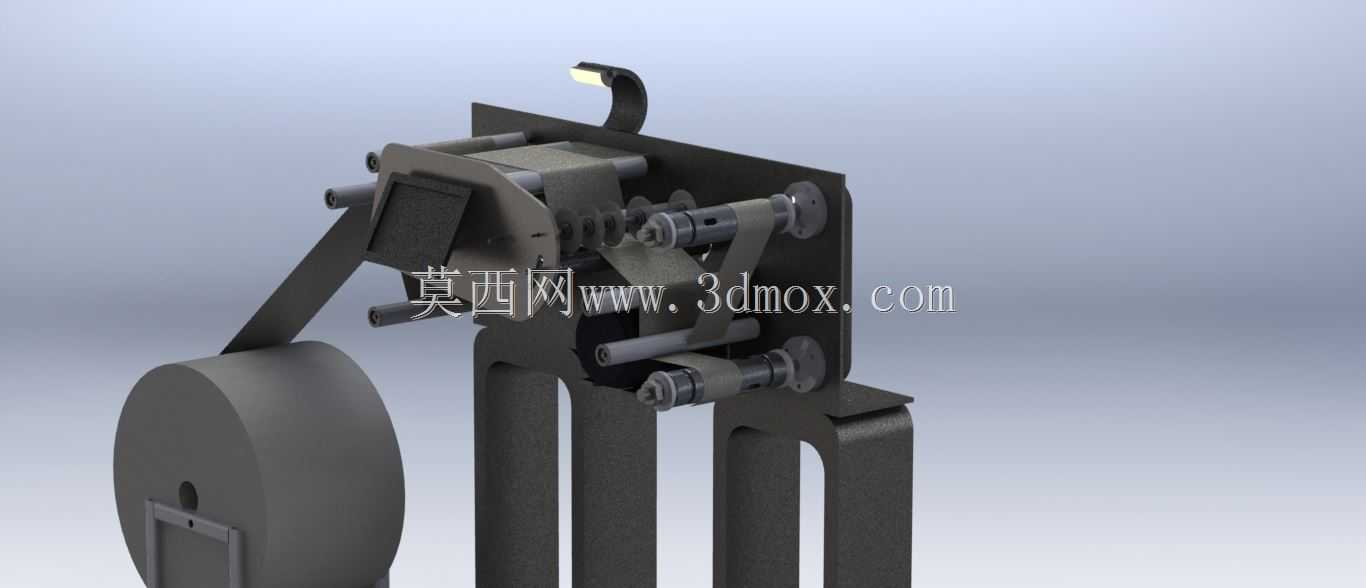

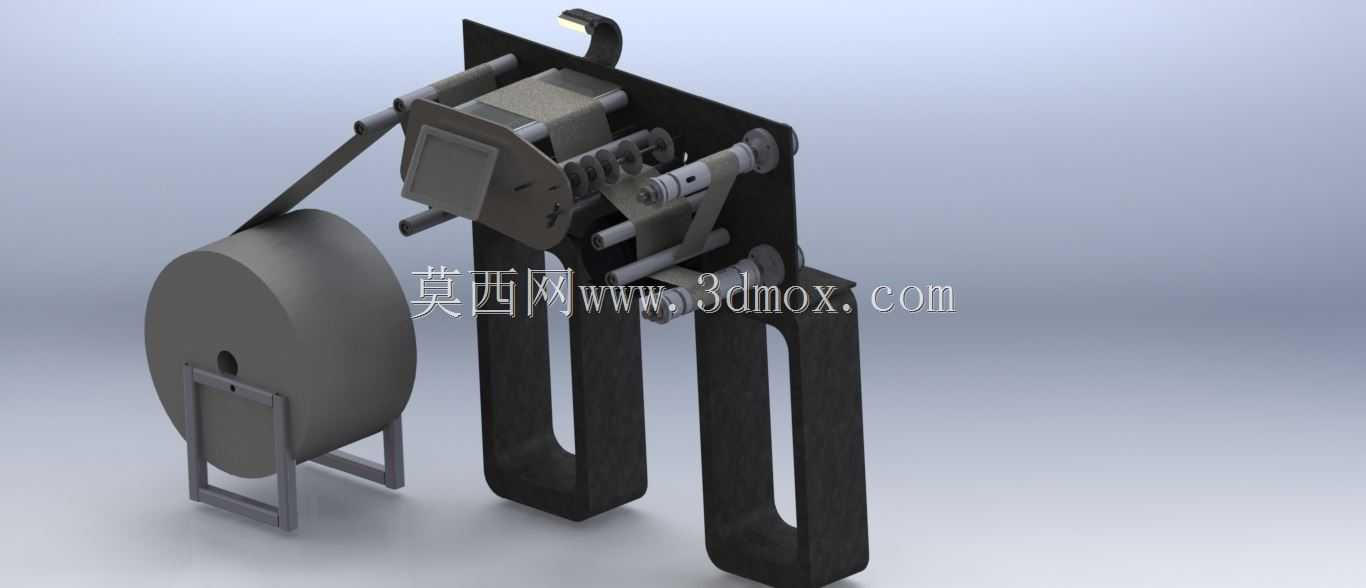

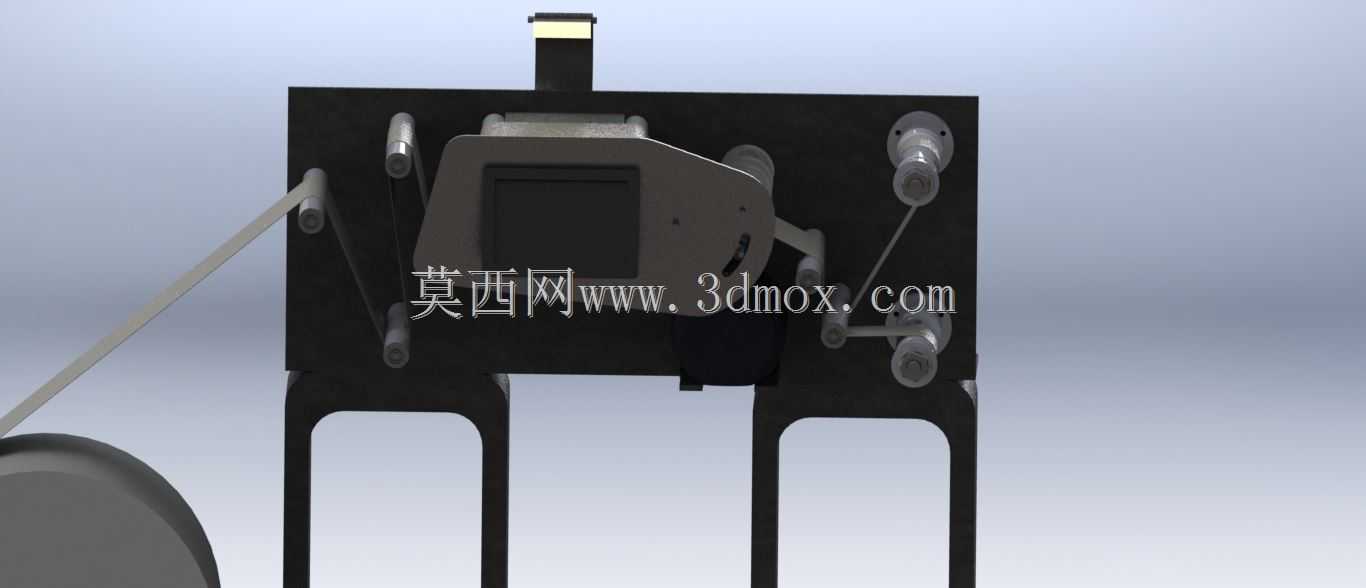

这款切纸设备主要面向印刷包装、纸品加工、标签生产等轻工业加工场景，可适配薄页纸、铜版纸、不干胶标签带、薄型复合包装膜等多种卷状柔性物料的定长裁切作业，能够在连续送料的生产线上完成精准定长切断工序，替代传统人工裁切的低效作业模式，适配小批量多品类的纸品加工产线布局需求。设备整体采用立式侧板支撑结构，核心功能模块分为料带输送单元、张紧导向单元、裁切执行单元以及驱动传动单元四个部分，设计过程中充分考虑了小型加工车间的安装使用需求，整体机架采用双侧立式厚板作为安装基准，所有辊轴、传动轮、裁切组件均直接固定在两侧侧板之间，大幅减少了额外的支撑连接件，既压缩了设备整体的横向占用空间，也保证了各运动部件的安装同轴度，降低长期运行后的结构偏移风险。在功能设计上，设备的输送单元采用多组平行辊轴搭配传动带实现料带的平稳输送，多组导向辊按照料带走带路径错落布置，能够让料带在输送过程中保持恒定张紧力，避免走带偏移、褶皱、拉扯变形等问题，保证裁切位置的精度；设备上部设置的辅助照明组件，可在作业时照亮裁切作业区域，方便操作人员实时观察料带印刷对位情况与裁切刀口状态，及时调整走带位置避免裁切废品。设备的安装边界设计充分考虑了桌面式安装与小型支架固定的适配性，底部支撑脚采用加宽的弧形支撑结构，无需额外打膨胀螺栓固定即可在平整工作台面保持稳定，设备后侧预留了驱动组件的安装空间，可根据实际产线需求搭配不同功率的驱动源，适配不同厚度、不同走带速度的加工需求。走带路径的设计充分考虑了换料操作的便捷性，料带从设备侧方穿入后顺着导向辊即可完成绕带，无需复杂的穿带流程，能够大幅缩短换料调整的辅助时间，适配小批量订单频繁换料的生产节奏。裁切单元的安装位置预留了足够的操作空间，方便后期更换裁切刀具、调整裁切压力，日常维护时无需拆解整体机架即可完成易损件的更换作业，降低设备的后期维护成本。
