手动式两爪轴承拉拔拆卸工具结构

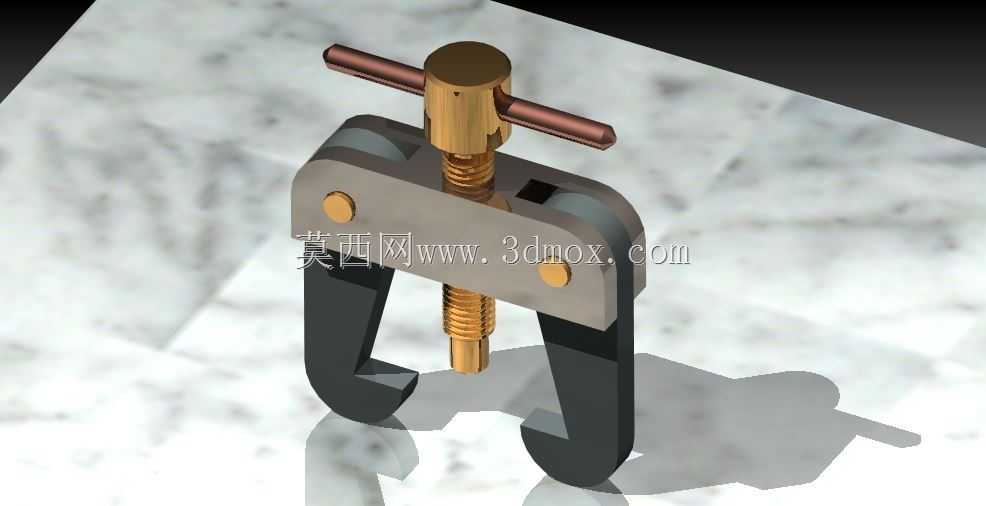

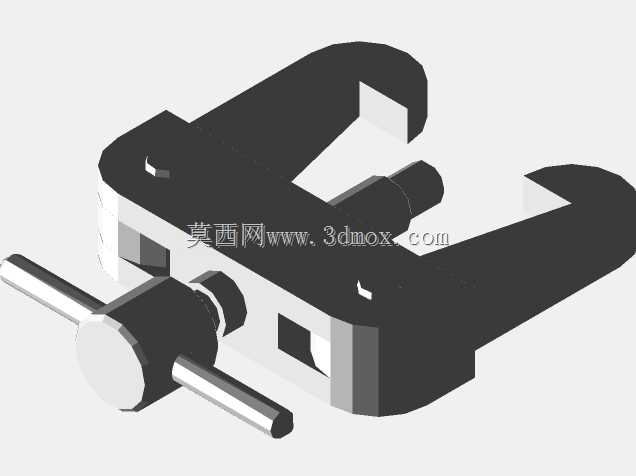

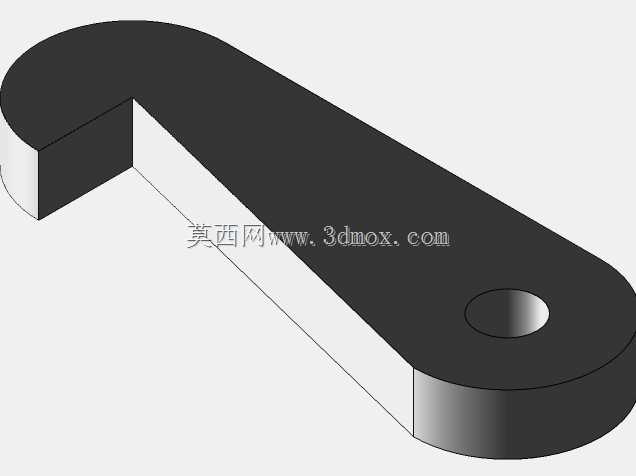

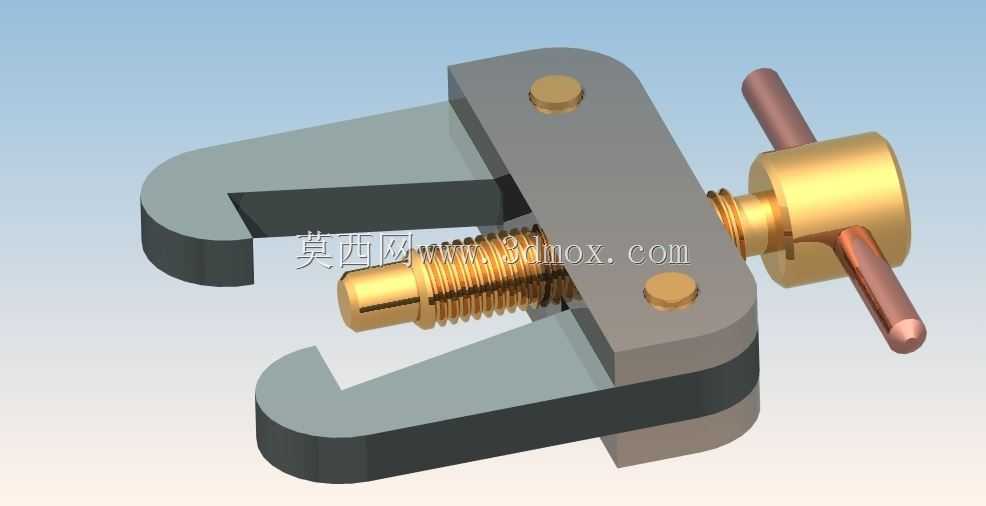

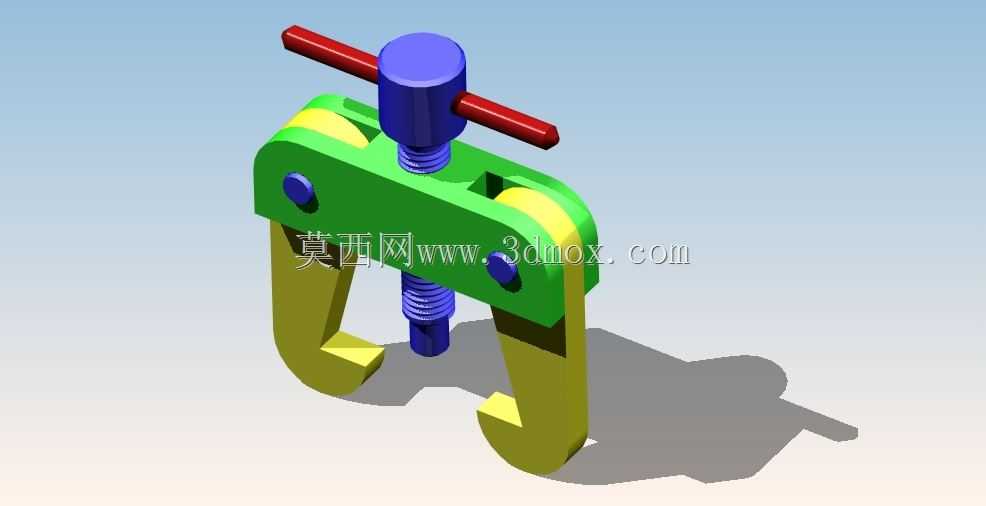

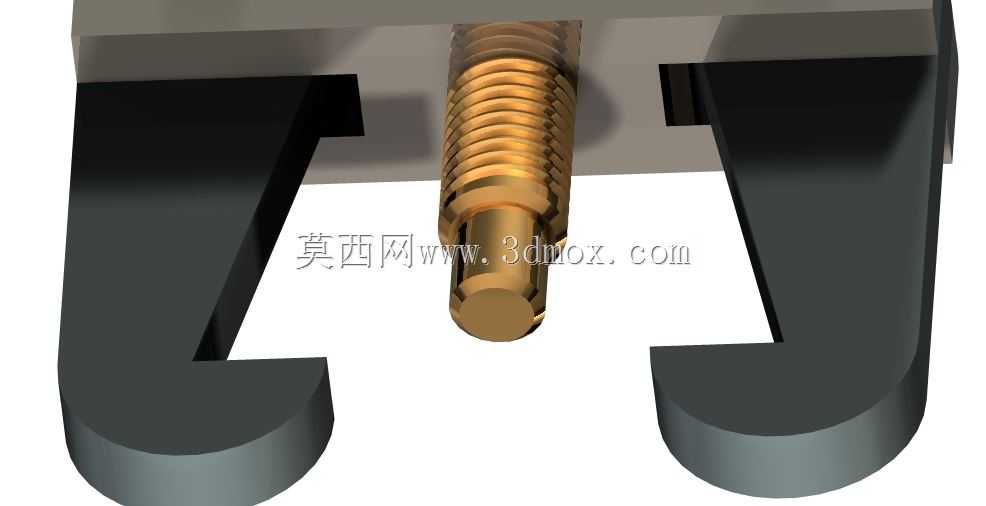

这款手动两爪轴承拉拔器是面向设备维保、机械装配场景设计的专用拆卸工装，主要用于过盈配合安装的滚动轴承、轴套、小型传动轮等零部件的无损拆卸作业，广泛适配小型机电设备维修、生产线设备日常维保、家用器械拆装等场景，能有效避免传统敲击拆卸带来的轴件损伤、轴承碎裂、配合面变形等问题，大幅降低拆卸作业的操作门槛与零件损耗率。从功能特性来看，该拉拔器采用对称双钩爪结构，两个钩爪通过上下两块夹板与中心顶丝座实现铰接固定，钩爪工作端做了内勾式圆弧处理，能够牢牢卡合在待拆卸轴承的内圈端面，作业时不会出现滑脱、刮伤轴承外圈或轴面的问题；中心位置配置梯形传动螺纹的顶丝组件，顶丝头部做了圆弧钝化处理，顶压轴端时不会在轴的中心孔位置留下压痕，顶丝尾部搭配T型转柄，操作人员无需额外配套扳手，直接转动T型柄即可输出稳定的轴向顶推力，依靠螺纹传动的机械增力特性，单人即可输出数倍于手拧的顶推力，轻松拆卸常规过盈量的小型轴承。在设计思路上，这款拉拔器优先兼顾了便携性与通用性，整体结构没有多余的复杂零件，所有铰接位置都采用铜质销轴固定，转动阻尼均匀，长期使用也不会出现松旷晃动的问题；钩爪与夹板之间预留了足够的摆动间隙，能够根据待拆卸轴承的外径尺寸自适应调整开合角度，适配一定尺寸范围内的不同规格轴承，无需频繁更换钩爪配件；主体结构采用高强度钢材加工，钩爪受力位置做了局部加厚处理，能够承受拆卸过程中的拉应力，不会出现受力变形、断裂的情况，表面做了发黑与镀金防锈处理，在车间多油污、多湿度的环境下也能长期存放不生锈。从安装与使用边界来看，该拉拔器整体结构紧凑，整体长度适配单手操作，钩爪最大开合距离覆盖常规小型轴承的尺寸范围，顶丝的有效行程满足常规厚度轴承的拆卸距离需求，作业时只需要将两个钩爪卡合在轴承内圈端面，将顶丝头部对准轴的中心孔位置，匀速转动T型转柄即可平稳将轴承从轴上拉出，全程不需要额外的敲击、撬动操作，作业过程平稳可控，既适合专业机修人员随身携带开展上门维保作业，也适合小型加工车间作为常备拆装工具使用，能够有效提升轴承拆卸作业的效率，保护轴类零件与轴承的配合精度，降低维修过程中的零件报废成本。
