带侧装凸耳的油路集成阀块结构设计

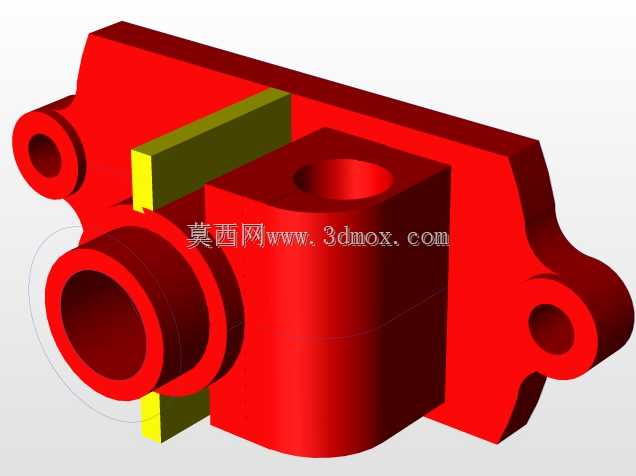

该构件属于液压系统中的核心集成式油路分配部件，主要应用在中小型液压站、工程机械液压控制回路、机床液压进给单元等场景中，承担着整合多条油路通道、减少管路连接点、降低液压系统泄漏风险的核心作用，相比传统分散式管路连接的阀组结构，这类集成阀块能够将原本需要多根油管衔接的油路直接在块体内部加工成型，大幅压缩液压控制单元的整体安装空间，同时减少管路接头带来的压力损失与渗漏隐患。从功能特性来看，构件主体的大口径轴向通孔为主压力油通道，负责高压液压油的主通路输送，块体顶部的垂直通孔为控制油口，可外接压力传感器、溢流阀或者调速阀等控制元件，实现对主油路压力、流量的实时调控；两侧延伸出的带孔凸耳为安装固定结构，能够通过螺栓直接将阀块锁紧在液压站阀组安装面板或者设备基座上，凸耳上的通孔为间隙配合设计，可抵消部分加工与安装带来的位置误差，降低装配难度。块体侧面的黄绿色嵌块为油路封堵限位结构，是内部交叉油道加工完成后用于封堵工艺孔的堵头定位槽，能够避免高压油从工艺孔位置渗漏，同时对堵头起到轴向限位作用，防止系统压力波动时堵头被高压油推出。从设计思路来看，该阀块采用了集成化布局逻辑，将主通路、控制口、安装结构、工艺封堵结构全部整合在单一铸件基体上，基体采用圆角过渡设计，避免应力集中导致的高压下阀体开裂问题，所有油口位置都设计了凸台结构，用于安装密封圈，提升管路连接的密封性能。在安装边界上，该阀块的轴向总长度适配常规通径10的液压阀组安装间距，两侧凸耳的中心距符合通用液压站安装面板的标准孔位尺寸，主油道的内径尺寸匹配16mm通径的液压管路，顶部控制油口的螺纹规格适配常规M14×1.5的标准液压管接头，安装时仅需保证阀块安装面与基座平面的平面度公差在0.05mm以内，即可避免密封面受压不均导致的渗漏问题，整体结构紧凑，安装维护便捷，能够在-20℃到80℃的常规液压系统工作温度区间内稳定运行，适配矿物液压油、乳化液等多种常规液压传动介质。
