车乐美JS350平面关节装配机器人设计

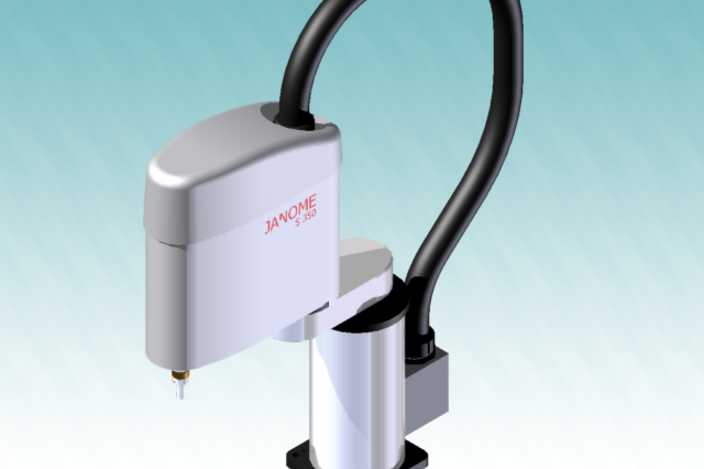

本模型为车乐美JS350平面关节型装配机器人的三维数字化设计成果，建模阶段严格遵循该型号SCARA机器人的实际尺寸比例与结构特征，在三维建模环境中完成各零部件的参数化搭建，从基座固定结构开始，依次完成竖直升降立柱、第一旋转大臂、第二旋转小臂、末端执行器安装座的独立建模，每一处连接轴、走线槽、外壳曲面都经过精准的尺寸校准，还原设备真实的机械布局。材质渲染阶段针对不同部件匹配对应质感表现，主体外壳采用哑光银白工业塑料材质，模拟设备原厂的注塑外壳质感，金属立柱与旋转关节处添加细腻的金属拉丝纹理，末端作业头部分做亮面金属处理，外接的黑色走线软管添加橡胶材质的哑光磨砂质感与自然的弯曲弧度，整体渲染效果贴近真实工业设备的视觉观感，背景采用浅蓝渐变的简洁场景，突出机器人本身的结构特征。结构设计上完整还原平面关节机器人的运动特性，两个水平旋转关节可实现平面范围内的大范围作业覆盖，竖直轴可完成升降动作适配不同高度的装配工位，末端预留标准执行器安装接口，可搭载夹爪、吸嘴等不同装配作业工具，各关节处的限位结构、固定螺栓细节都做了还原，走线结构从基座延伸至大臂、小臂最终到达末端，完整呈现设备的管线布局逻辑。设计思路围绕工业装配场景的实际需求展开，还原该型号机器人紧凑的机身结构，这类平面关节机器人凭借高速度、高精度的平面运动特性，多用于电子元器件组装、小零件螺丝锁付、精密零部件插接等轻载装配工位，建模过程中重点突出其关节运动的结构合理性，各转动副的配合间隙、基座的安装固定结构都做了符合工程实际的设计，既保证外观还原度，也能直观呈现该类装配机器人的机械原理与结构特点，可用于自动化装配方案的展示、工业机器人教学演示、产线布局仿真参考等场景。
