汽车悬架用螺旋弹簧液压减震结构

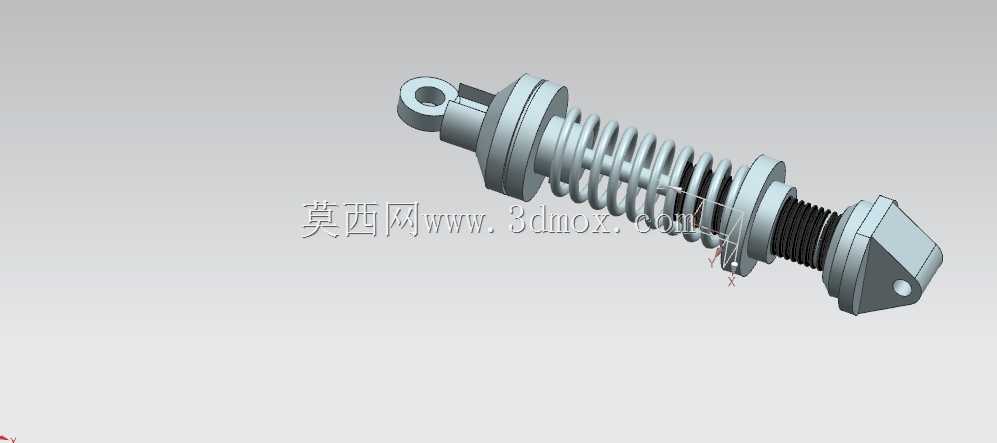

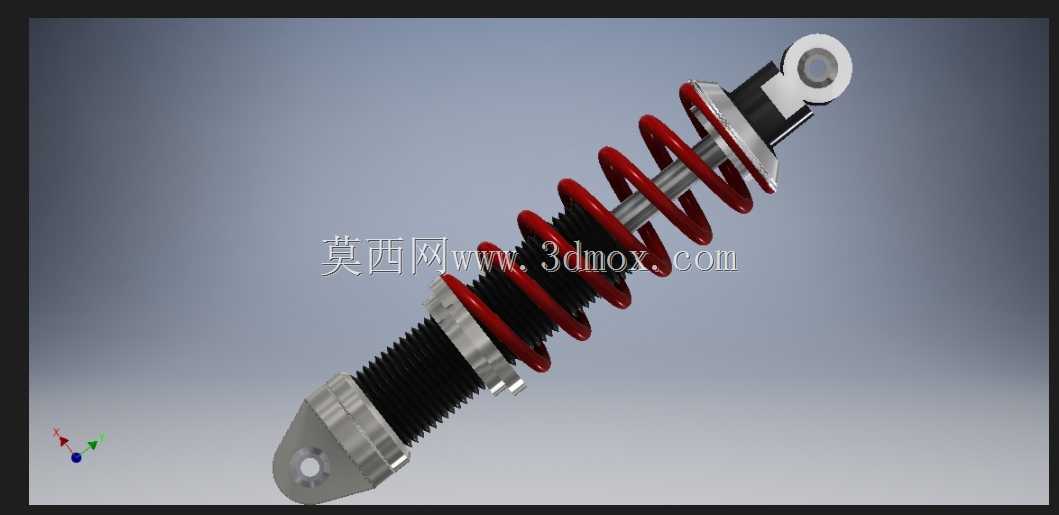

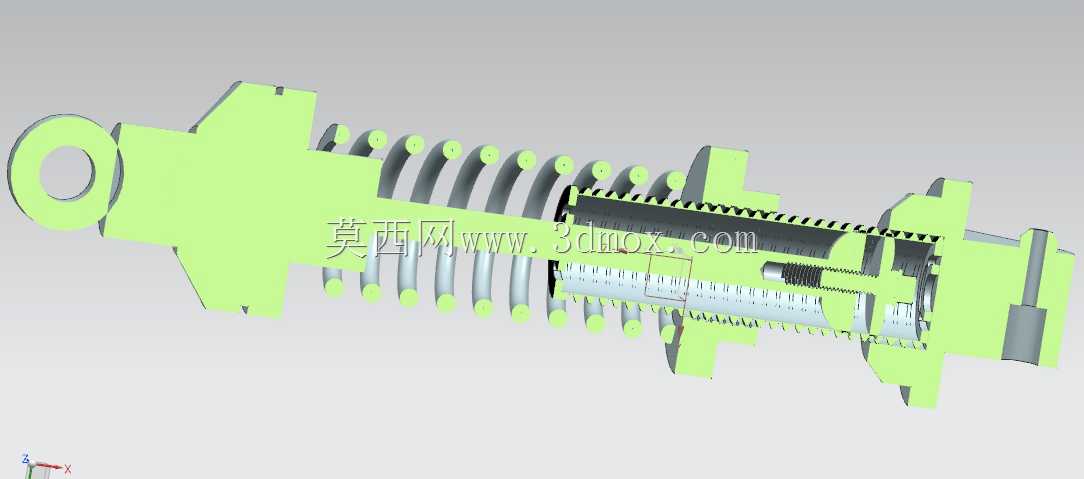

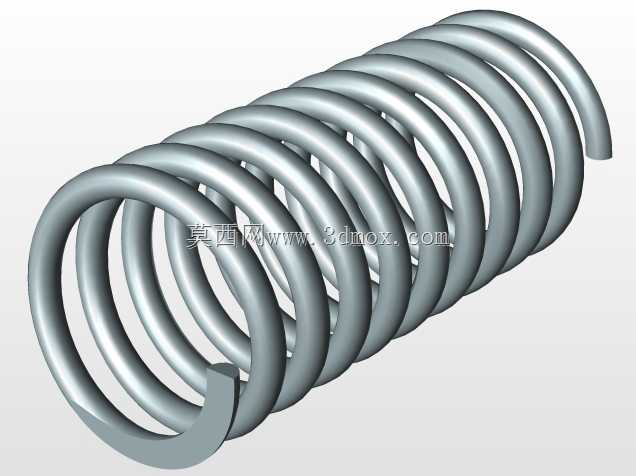

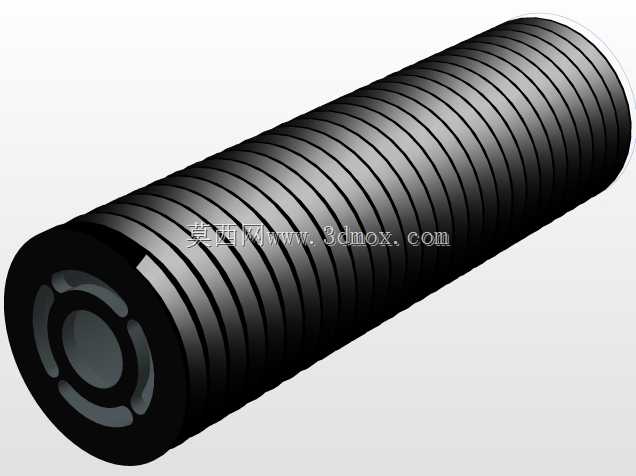

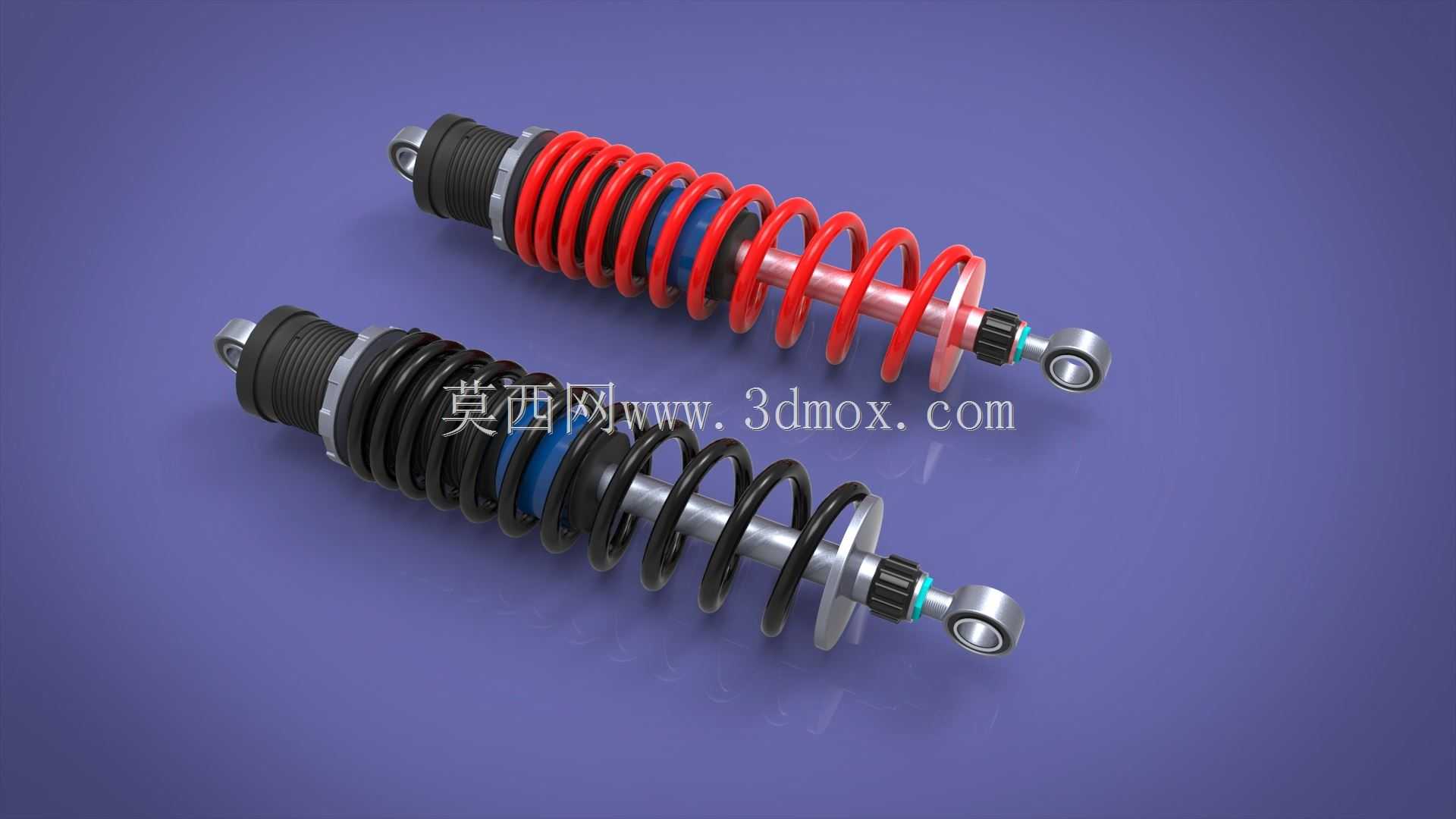

该减震结构主要应用于各类乘用车辆、非道路作业车辆的底盘悬架系统中，是连接车架与行走机构的核心缓冲阻尼部件，核心作用是过滤路面颠簸传递至车身的振动能量，抑制弹簧吸震后往复弹跳带来的车身晃动，同时兼顾车轮接地附着力的保持，既能够提升驾乘过程的平顺舒适度，也能避免长期振动冲击对车身连接结构、车载精密部件造成疲劳损伤，在越野车型、运动型乘用车辆、小型工程作业车辆的悬架配置中应用尤为广泛。从功能特性来看，该结构采用螺旋弹簧与液压阻尼筒同轴集成的设计方案，外侧螺旋弹簧承担车身垂直方向的载荷支撑，可根据不同车型的载荷需求匹配不同线径、节距、刚度的弹簧参数，适配空载、满载不同工况下的支撑需求；内置的液压阻尼筒通过腔体内液压油流经阀组的节流阻力，将弹簧往复伸缩的动能转化为热能散出，快速衰减振动幅度，避免车辆经过起伏路面后出现持续的余振。阻尼筒端部设置有多层防尘密封结构，可阻挡行驶过程中泥沙、水渍进入阻尼腔体，延长内部密封件与液压油的使用寿命，避免阻尼力衰减失效。从设计思路来看，该结构采用上下双吊环铰接的安装形式，上下连接端均采用带橡胶衬套的球铰结构，既可以保证减震器随悬架跳动过程中的角度自适应调整，避免硬连接带来的侧向应力损伤部件，也能通过橡胶衬套过滤部分高频细碎振动，减少振动通过连接点向车身的传递。整体结构做了等强度优化设计，弹簧座、阻尼筒外壁的厚度根据受力分布做差异化设置，在保证结构强度满足冲击载荷要求的前提下，尽可能降低整体自重，减少悬架下跳重量，提升悬架响应速度。外形尺寸方面，该减震器完全适配主流紧凑型乘用车辆、小型全地形车的悬架安装边界，整体伸缩行程覆盖常规城市道路、轻度非铺装路面的跳动量需求，上下吊环的安装孔距、孔径符合通用配套标准，无需额外改动安装位即可直接替换同规格原厂减震部件，安装时只需保证吊环铰接处的紧固扭矩符合要求，预留足够的跳动间隙避免伸缩过程中与周边悬架部件、轮舱结构发生运动干涉即可。弹簧表面采用喷塑防锈处理，阻尼筒外壁做硬质氧化耐磨处理，可适应雨天、泥泞路段等复杂行驶环境的使用要求，长期使用不易出现锈蚀、漆面脱落的问题。
