三叶指尖陀螺减压手持把玩结构

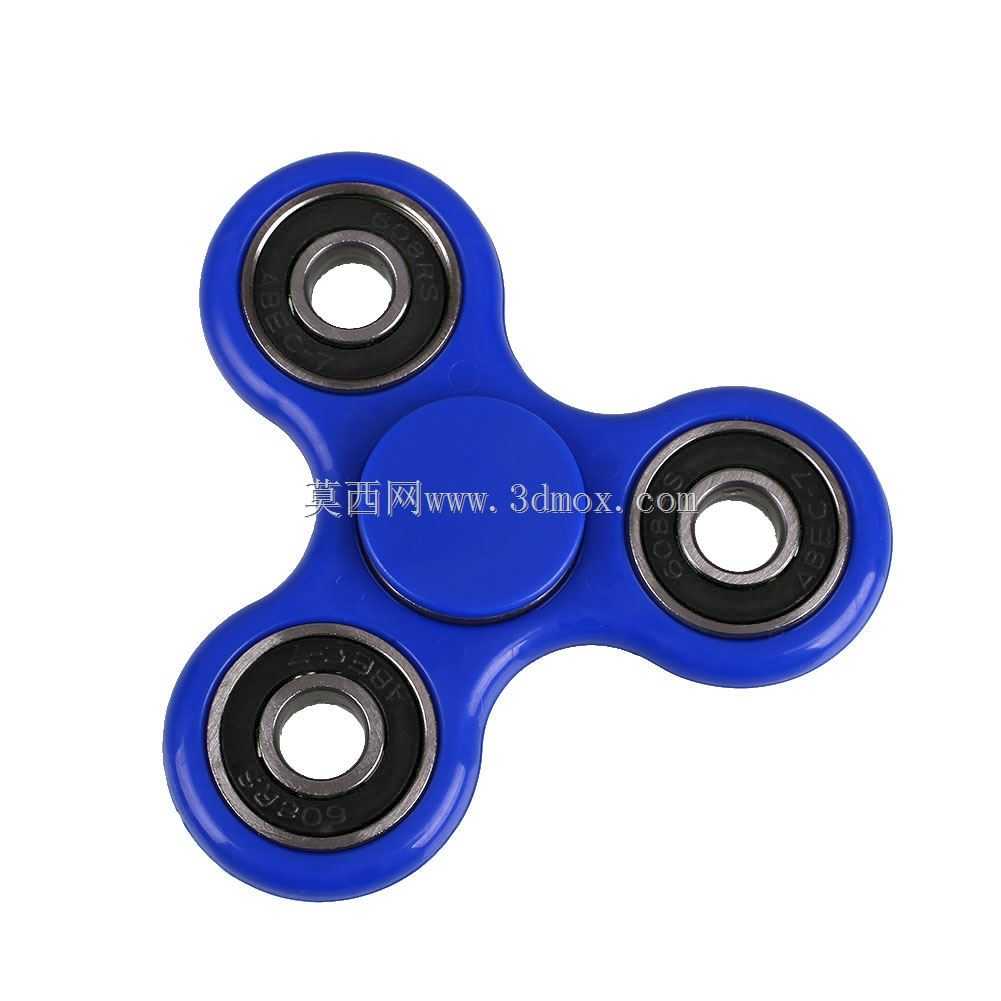

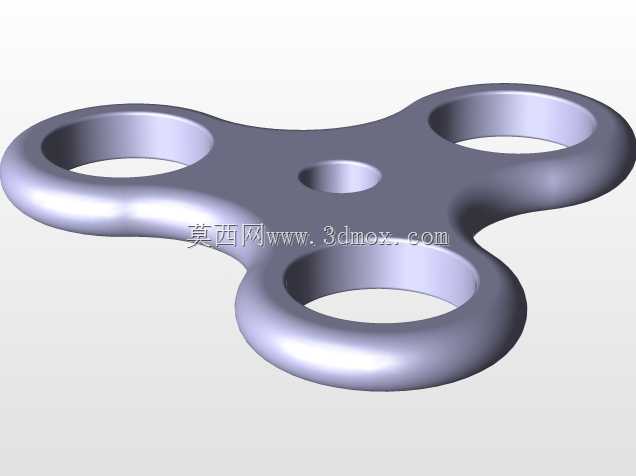

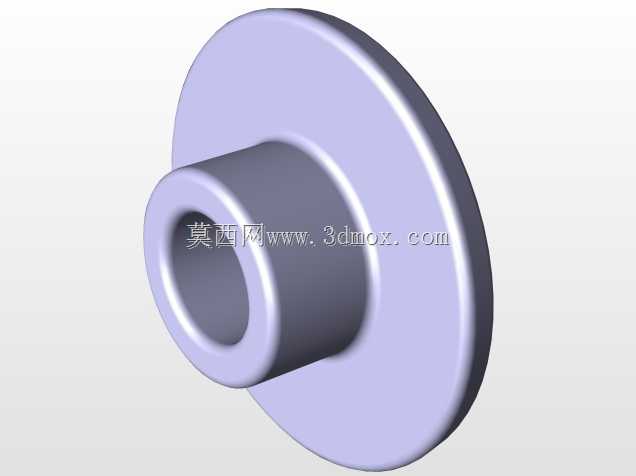

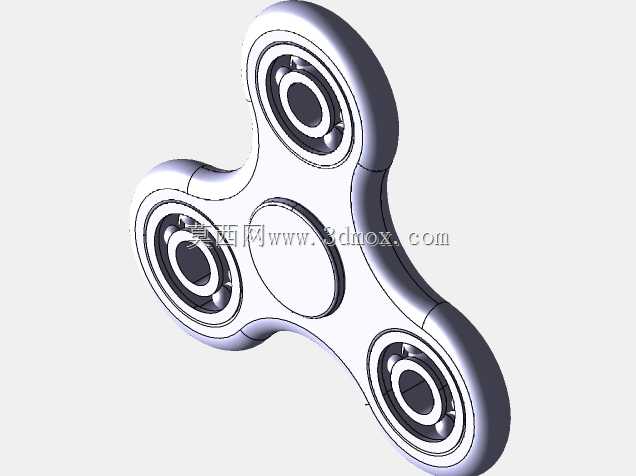

　　日常工装夹具调试、产线设备巡检的间隙，不少一线机械从业者都习惯在手头放个小把玩件，用来缓解长时间盯图纸、调参数带来的手部僵硬与注意力疲劳，这类指尖把玩结构的核心需求，从来不是花哨的外观，而是旋转的顺滑度、动平衡精度以及长时间握持的贴合感。这款三叶式的旋转把玩结构，主体采用对称三臂布局，三个臂端的安装位与中心旋转基座保持完全等距，从结构根源上抵消旋转时的偏心振颤，避免高速转动时出现晃动感，哪怕单指捏持中心位置持续旋转，也不会因为配重不均出现偏摆打手的情况。中心基座采用上下扣合的分体式结构，中间预留标准深沟球轴承的安装腔，轴承内圈与中心固定轴过盈配合，外圈与主体臂架的安装孔过渡配合，装配时不需要额外的粘接剂，

　　依靠尺寸公差就能实现稳固连接，日常拆卸清理轴承内部的灰尘、加注润滑脂也十分方便，不需要借助复杂工具就能完成维护。三个臂端的配重环采用嵌入式安装设计，配重环的端面与臂架表面保持齐平，既不会因为凸起剐蹭衣物，也不会因为凹陷积攒手汗与灰尘，臂架的边缘全部做了R2.5的圆角过渡，握持时不会有尖锐棱角硌手的问题，哪怕长时间捏在手里反复转动，也不会在指腹留下压痕。从安装边界来看，整体旋转外径控制在75mm以内，中心基座的直径为22mm，厚度为13mm，刚好适配成年人拇指与食指捏持的尺寸范围，不会因为尺寸过大导致携带不便，也不会因为尺寸过小捏持不稳。臂架的壁厚从中心到臂端做了渐变处理，靠近中心基座的位置壁厚为4mm，保证轴承安装位的结构强度，

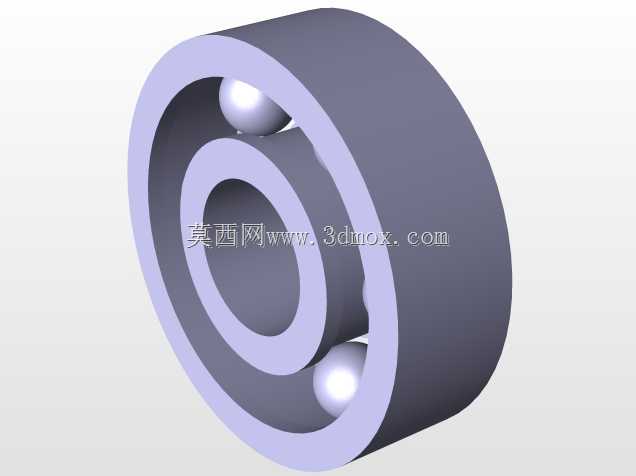

　　避免摔落时出现安装孔开裂的问题，延伸到臂端的位置壁厚逐步过渡到2.5mm，在保证整体结构刚性的前提下，尽可能控制整体重量，单只整体重量控制在60g左右，放在工装口袋里不会有明显的坠重感。这类结构的设计过程中，最容易忽略的就是动平衡调校环节，不少新手建模时只关注外形的相似度，没有给三个臂端的配重预留微调的余量，实际打样后往往会出现旋转时一侧偏重的问题，需要反复打磨配重才能达到顺滑旋转的效果，这款结构在建模时就给每个臂端的配重环预留了0.1mm的尺寸调整余量，实际生产时可以根据配重环的实际重量，微调安装位的深度，不需要额外修改主体结构就能实现动平衡达标。轴承选型上适配标准的608微型深沟球轴承，这类轴承是通用标准件，采购成本低，

　　替换方便，哪怕轴承因为进灰出现旋转卡顿的问题，随便找个五金店就能买到替换件，不需要专门定制特殊规格的轴承，大幅降低了后续的维护成本。臂架的材质适配范围很广，既可以采用ABS注塑成型做量产民用版本，也可以采用铝合金CNC加工做金属质感的版本，甚至可以用POM材质加工做低噪音的办公场景版本，不同材质的加工余量在建模时都做了预留，不需要重新调整结构尺寸就能直接适配不同的加工工艺。实际使用场景中，除了日常手持把玩减压，这类对称旋转结构也可以作为机械原理教学的演示教具，用来向刚接触机械结构的新人演示轴承配合、动平衡、转动惯量这些基础概念，比单纯看课本上的示意图要直观很多。结构的中心固定轴两端做了圆弧收边，捏持时指腹接触的位置没有棱角，哪怕长时间持续转动，也不会在手指上留下压痕，上下扣合的基座接缝处做了错位止口设计，扣合后接缝间隙控制在0.05mm以内，既不会出现上下盖错位的问题，也不会因为缝隙过大夹到手指上的皮肤。三个臂的弧度采用人体工学适配的曲线，当手指拨弄臂端启动旋转时，指腹接触臂架的位置刚好贴合弧度曲面，拨动力道可以顺畅传递到结构上，不需要刻意调整手指角度就能轻松拨到最高转速，正常拨弄一次的空转时长可以达到2分钟以上，完全满足日常把玩的需求。
