单臂导向滑轮结构三维设计

单臂滑轮是轻小型起重、物料输送场景中应用极为广泛的导向承载部件，常搭配钢丝绳、柔性吊索使用，在小型起重设备、生产线物料转运、户外临时吊装、建筑装修辅助吊运等场景中承担绳索导向、载荷传递、改变施力方向的核心作用，能够有效降低绳索拖拽过程中的摩擦损耗，提升施力效率，减少绳索与刚性结构件直接接触产生的磨损、卡滞问题。

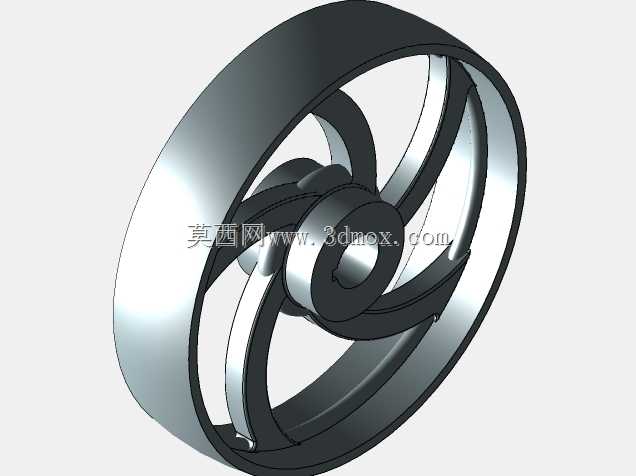

这款单臂滑轮采用单支撑臂的辐条式结构设计，整体以轮体、中心轮毂、弧形支撑辐条三部分构成核心受力结构，轮体外缘设置适配圆形截面绳索的圆弧凹槽，凹槽表面做光滑过渡处理，能够在绳索绕入绕出过程中始终保持与绳索的贴合度，避免绳索出现偏摆、脱槽的问题，同时降低接触应力集中，延长绳索的使用寿命。中心轮毂位置设置同轴安装孔，可适配标准销轴类连接件完成与安装基座的铰接固定，安装孔内部可根据使用需求加装耐磨衬套，降低转动过程中销轴与轮毂的摩擦损耗，减少长期使用后的配合间隙，保障滑轮转动的同轴度与稳定性。

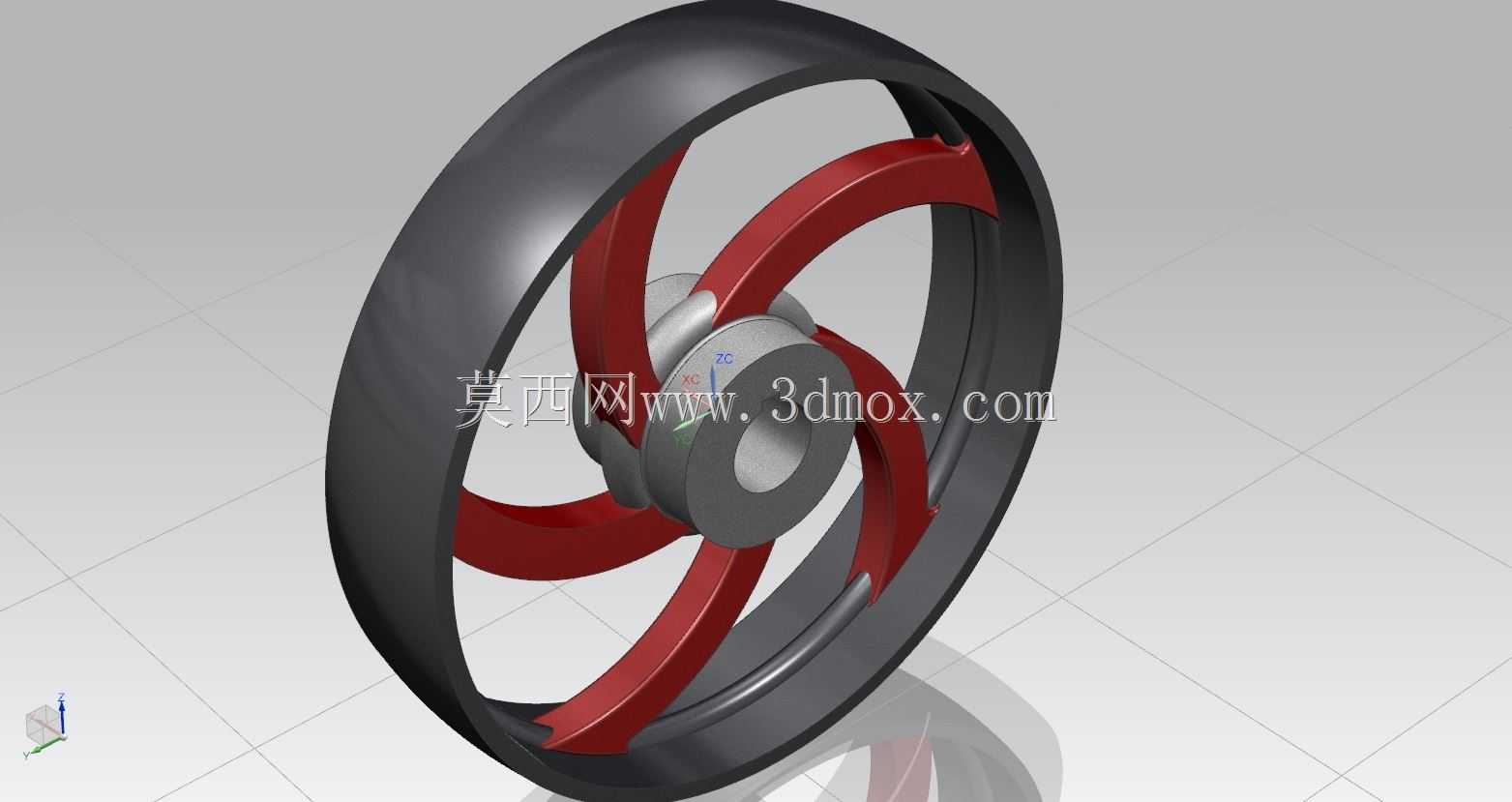

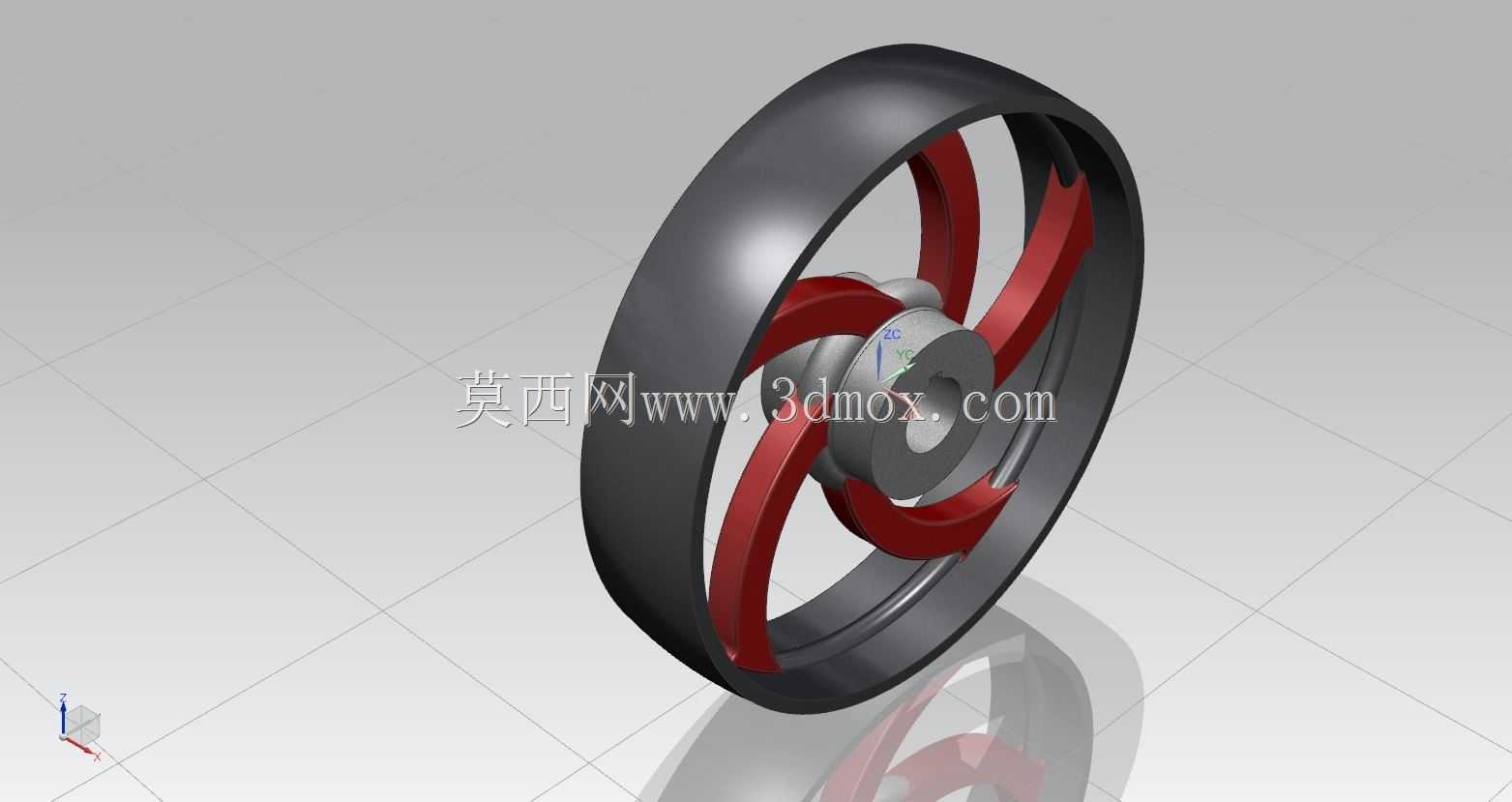

支撑辐条采用弧形流线型设计，三根辐条沿轮毂周向均匀分布，从中心轮毂位置向外平滑延伸连接至轮体内侧，弧形结构能够在保障整体结构强度的前提下，有效降低滑轮自身的重量，减少转动过程中的转动惯量，让滑轮在绳索带动下转动更加顺滑，无卡顿、迟滞问题，同时弧形辐条的受力分布更加均匀，能够将轮体承受的径向载荷均匀传递至中心轮毂位置，避免直辐条结构容易出现的应力集中问题，提升整体结构的抗冲击、抗过载能力。

在安装边界设计上，这款滑轮的轮体外缘直径与中心轮毂直径、安装孔直径采用适配常规轻载吊装场景的比例设计，安装时仅需保证销轴与安装孔的配合公差，预留出轮体两侧的转动间隙即可完成装配，不需要额外设计复杂的限位结构，单臂支撑的结构形式也让滑轮在安装时能够适配更多狭窄空间的安装场景，相比双侧夹板式滑轮，单臂结构的安装拆卸更加便捷，日常维护时仅需抽出销轴即可完成轮体的更换、清洁与润滑作业，能够大幅降低日常运维的工作量。在实际使用过程中，这款滑轮可根据承载需求搭配不同直径的钢丝绳使用，轮槽的圆弧半径适配常规规格的起重钢丝绳，能够保障绳索在轮槽内始终处于居中位置，即使在绳索存在一定偏角的情况下，也能够通过轮体的自适应转动调整绳索位置，避免绳索与轮槽边缘产生硬摩擦，适配多方向的绳索导向需求。
