法兰连接式角式高压止回阀结构设计

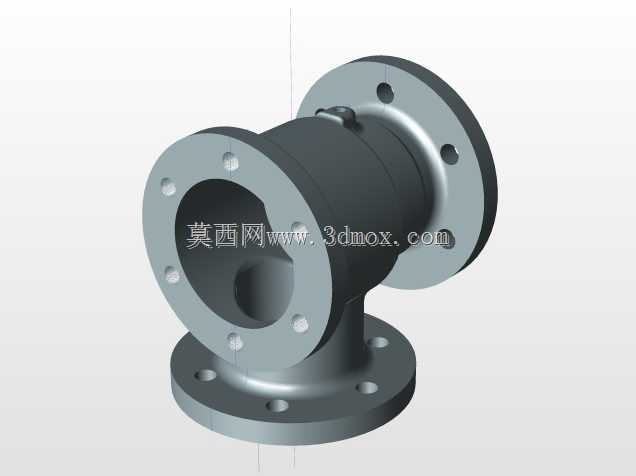

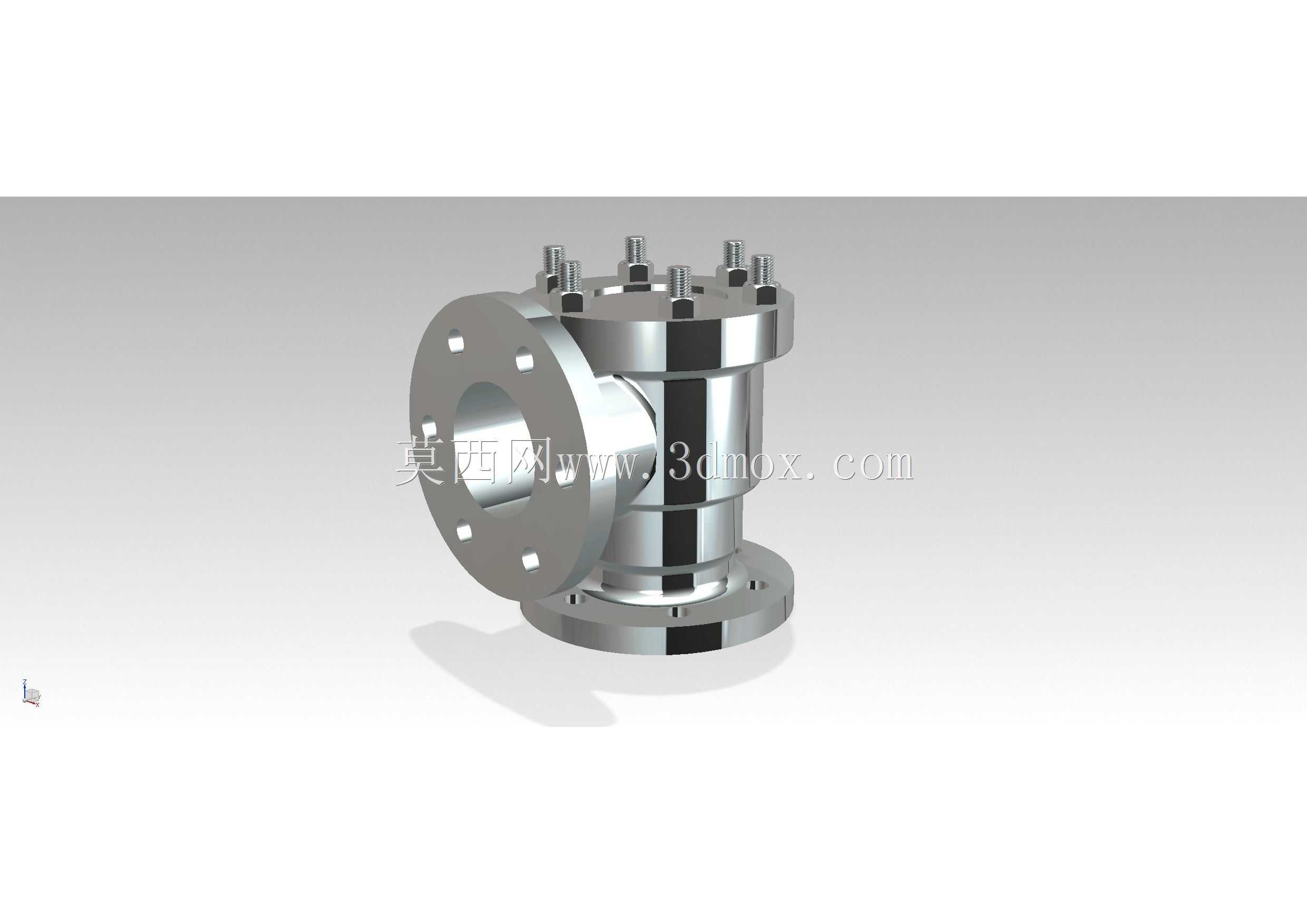

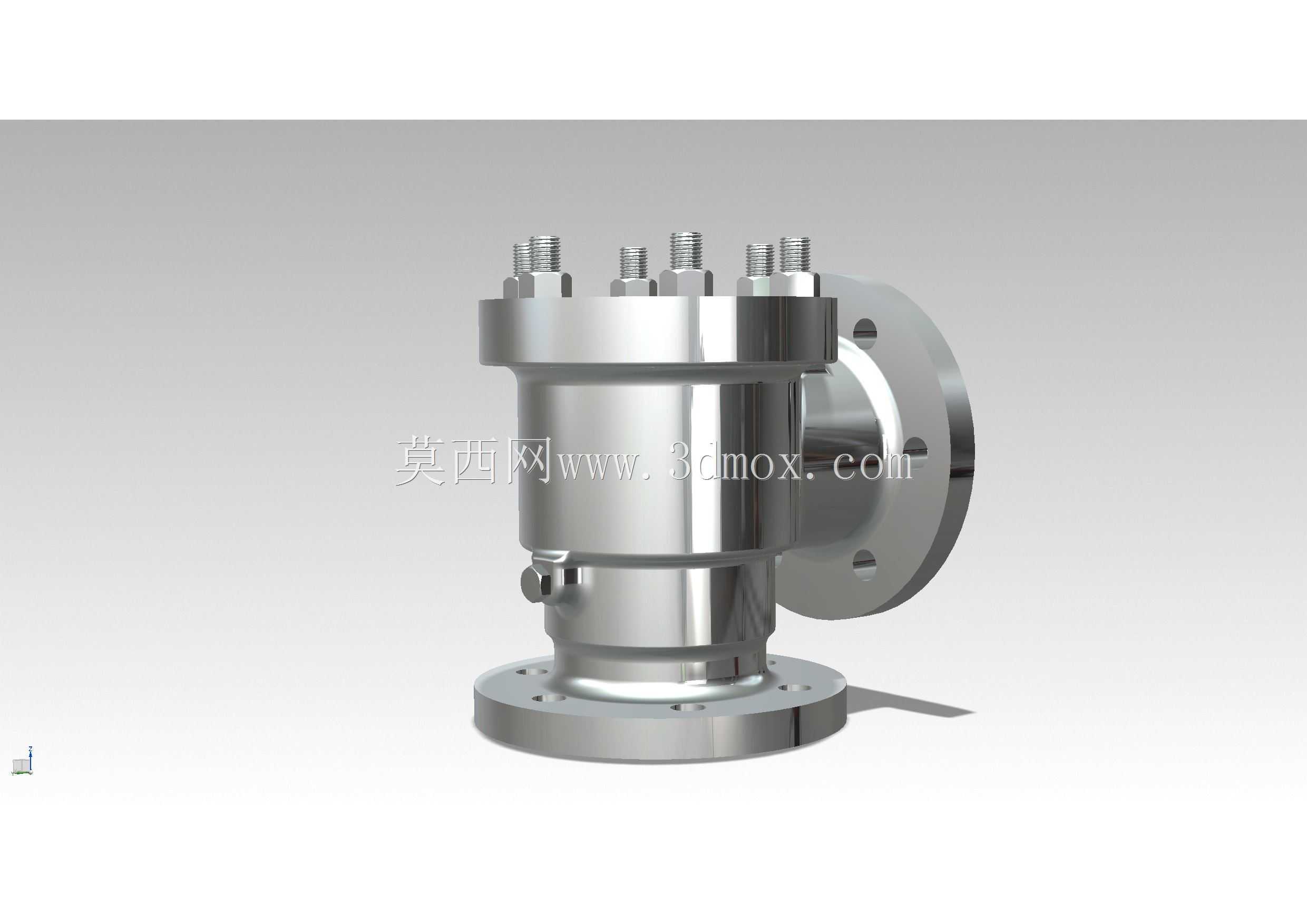

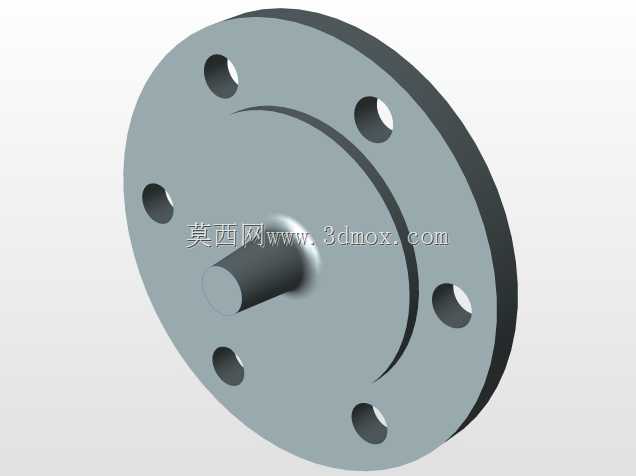

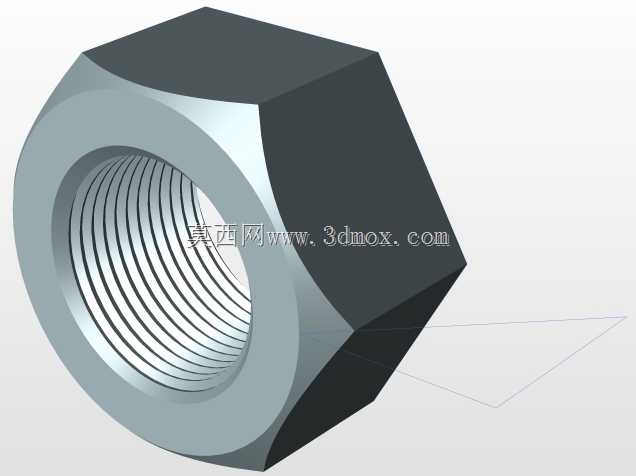

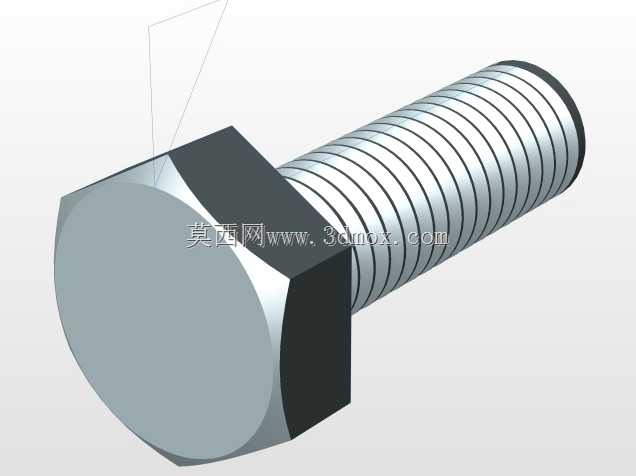

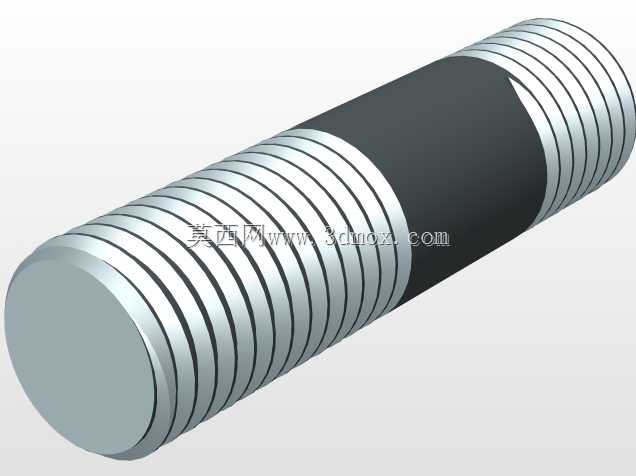

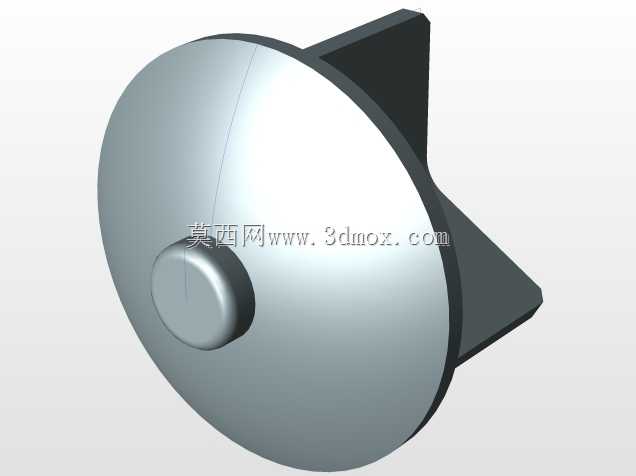

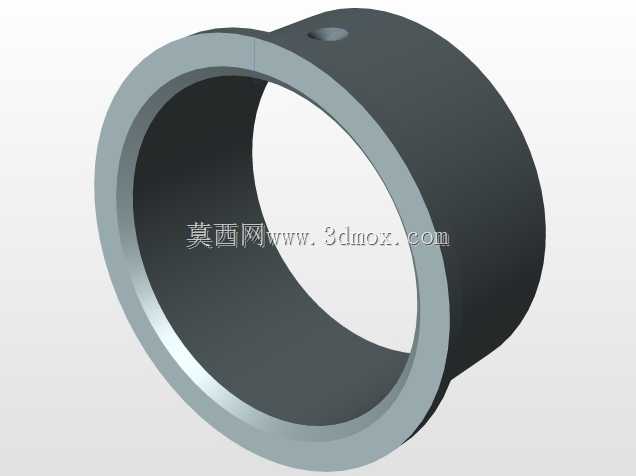

这款角式法兰连接止回阀，主要应用于石油炼化、化工生产、高压流体输送、船舶动力管路等工业场景中，安装在垂直与水平管路转向的节点位置，依靠介质自身流动产生的推力自动完成启闭动作，核心作用是阻止管路内的流体反向倒流，避免因介质回流引发的泵组叶轮反转、管路压力冲击、介质串混污染、设备损坏等生产安全隐患，是高压流体输送系统中不可或缺的安全保护类阀件。从功能特性来看，该阀采用直通角式结构设计，介质从底部法兰端口垂直进入阀腔，推开内部启闭件后从侧方法兰端口水平流出，当介质出现反向流动趋势时，启闭件会在介质反向压力与自身重力的共同作用下快速回落，贴合阀座密封面实现截断密封，有效阻断介质回流路径；整体采用全金属锻造结构，阀体外壁做了加厚处理，可承受较高的管路工作压力，顶部均匀布置的紧固螺栓可将阀盖与阀体牢牢压合，保证高压工况下的连接密封性，避免出现介质外漏问题。在设计思路上，这款阀件充分考虑了高压管路的安装与使用需求，将进出口设置为相互垂直的角式布局，能够直接适配管路90度转向的安装场景，无需额外加装弯头配件，既减少了管路连接节点的泄漏风险，也有效缩减了管路安装占用的空间；内部流道做了圆弧过渡处理，尽可能降低介质流经阀腔时的阻力损失，减少流体对阀体内壁的冲刷磨损，延长阀件的整体使用寿命；密封面采用堆焊硬质合金的工艺处理，具备优异的耐磨、抗冲蚀性能，即使在带有微小固体颗粒的介质工况下，也能保持可靠的密封效果。从外形尺寸与安装边界来看，该阀底部与侧部的连接法兰均采用标准法兰尺寸设计，法兰盘上的螺栓孔位置、孔径、密封面尺寸均匹配对应压力等级的管路法兰标准，安装时可直接与同规格的管路法兰对接，通过螺栓紧固即可完成安装，无需额外加工适配；阀件整体为立式安装结构，安装时需保证底部进口垂直向下、侧部出口水平朝向管路走向，预留出顶部螺栓拆装的操作空间，方便后期对阀件内部密封件进行检修更换；阀体侧面未设置突出的操作部件，整体轮廓规整，安装后不会占用过多的管路周边空间，能够适配布局紧凑的工业管路安装场景，在高压、大流量的流体输送工况下可长期稳定运行，为管路系统的安全运行提供可靠保障。
