轻型对夹式止回阀结构三维设计

这款轻型止回阀主要面向民用给排水、低压暖通循环、小型气动输送等对安装空间、设备自重有严格限制的管路场景，核心作用是依托介质自身流动推力实现自动通断，完全避免管路内介质倒流引发的泵叶轮反转、介质回流污染、水锤冲击破坏等常见工程问题。和传统旋启式、升降式止回阀相比，这款产品做了针对性的轻量化结构优化，整体采用对夹式安装形态，没有额外的法兰外伸结构，安装时直接夹在两片管路法兰之间，依靠法兰螺栓的预紧力完成固定，不需要在阀体上额外加工法兰连接孔，能大幅压缩阀体自身的轴向尺寸，适配狭窄管井、紧凑型设备集成等安装空间受限的工况。

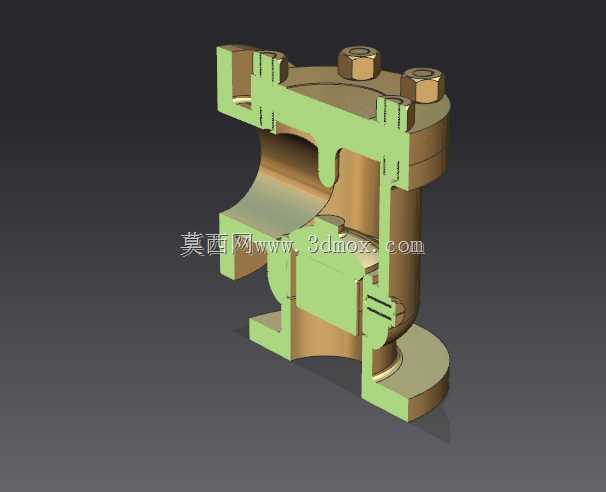

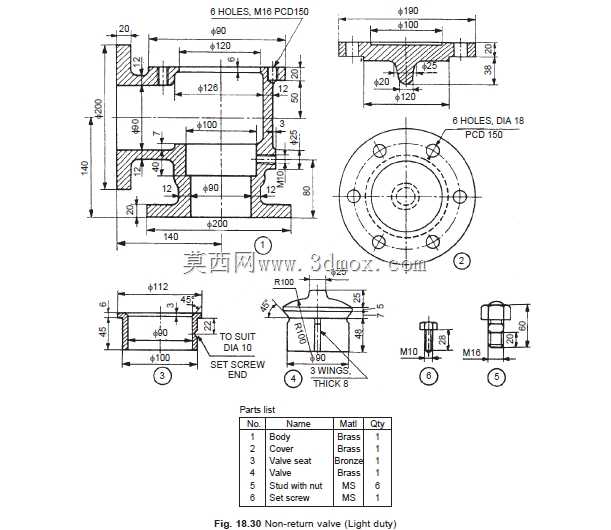

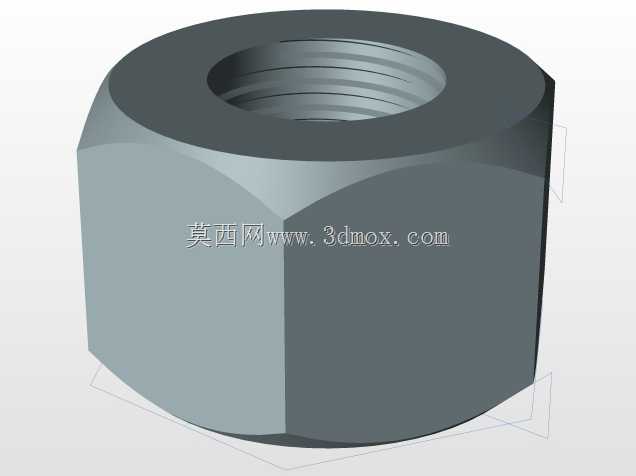

从结构设计逻辑来看，这款阀的核心启闭件采用圆盘形阀瓣结构，阀瓣密封面做了圆弧过渡处理，和阀体密封座的贴合精度经过反复调校，介质正向流动时，流体压力推动阀瓣沿导向结构轴向抬升，阀瓣完全开启后流道通畅，流阻系数远低于同口径的旋启式止回阀，能有效降低管路输送过程中的压力损耗；当介质出现倒流趋势时，阀瓣会在反向介质压力、复位结构的共同作用下快速回落，和密封座紧密贴合实现截断，整个启闭过程没有外置的铰接、连杆结构，运动部件少，长期运行的卡滞风险更低，日常运维几乎不需要额外拆解维护。

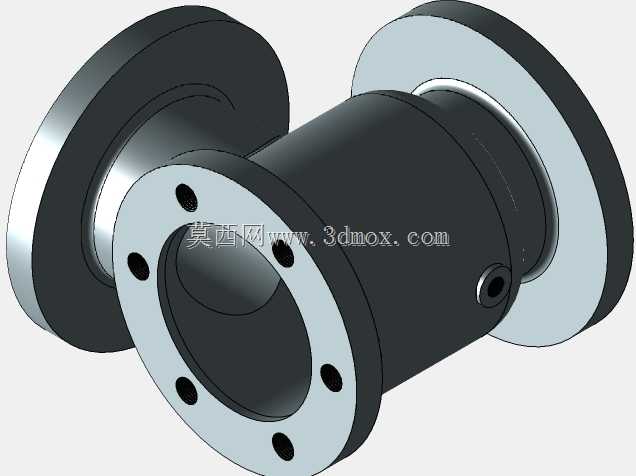

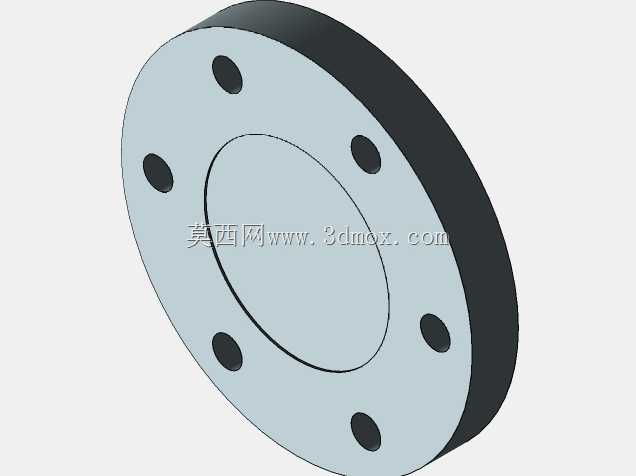

设计过程中针对安装边界做了多轮校核：阀体的径向轮廓完全匹配对应通径管路法兰的密封面尺寸，不会出现法兰密封面压合不全导致的渗漏问题；背部的定位凸台结构刚好能嵌入两片法兰的中心定位槽，安装时不需要额外调整同轴度，能有效降低现场安装的对位难度，避免因安装偏斜导致的阀瓣卡涩、密封失效问题。阀瓣的导向行程经过严格计算，既保证全开状态下有足够的通流面积，不会出现节流导致的压损过大、介质冲蚀阀瓣的问题，也限制了阀瓣的最大开启高度，避免阀瓣开度过大撞击阀体内部结构产生启闭噪声，同时缩短阀瓣回落的行程距离，在介质倒流的初始阶段就能完成密封截断，大幅降低水锤产生的瞬时冲击压力，对上下游的管路、泵类设备能起到很好的保护作用。

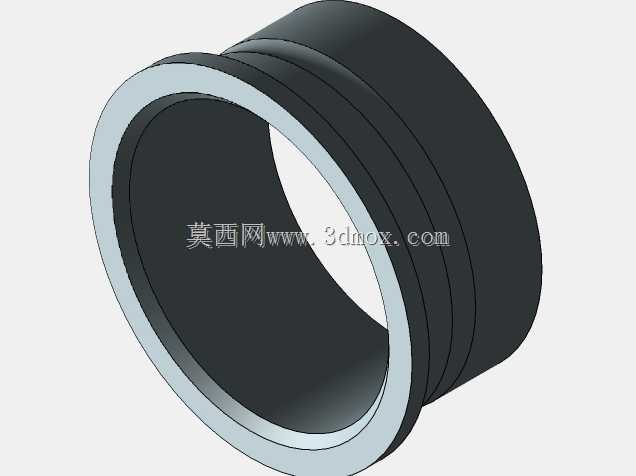

密封结构上采用了软硬复合的密封设计，金属基体保证结构强度，密封接触面采用弹性密封材质，低压工况下也能实现零泄漏，同时密封件采用嵌入式安装结构，不需要额外的紧固件固定，长期受介质冲蚀也不会出现脱落移位的问题，适配水、低压气体、低粘度油品等多种常规介质的输送场景。整体结构没有冗余的外部构件，外表面做了圆弧过渡处理，没有容易积留介质、杂物的死角，用于给排水、暖通循环水等场景时，不容易积存水垢、杂质，长期使用也不会因为杂物卡阻导致阀瓣无法正常复位。
