电感式接近传感器工业元件三维设计

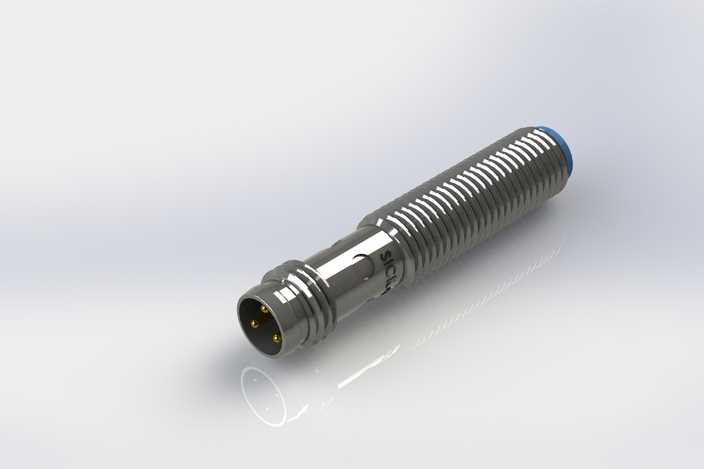

本次设计的电感式接近传感器三维模型，以工业场景常用的螺纹安装型接近传感器为原型开展建模工作，整体建模过程严格遵循实物的尺寸比例与结构逻辑，还原产品真实的工业形态。建模阶段首先梳理传感器的整体结构组成，将其拆分为感应端头、六角锁紧螺母段、外螺纹安装段、尾部航空接头四个核心结构模块，采用SolidWorks软件开展参数化建模，对每一段结构的尺寸进行精准约束：感应端头的蓝色检测面做了独立的曲面处理，保证端面的平整性与边缘的倒角过渡自然，还原实物检测端的防护结构特征；六角锁紧螺母段严格按照标准五金螺母的对边尺寸、厚度进行建模，棱角处做了符合工业加工标准的微小圆角处理，避免模型出现尖锐的不合理结构；外螺纹段采用软件的螺旋线扫描功能生成真实的螺纹牙型，还原螺纹的导程、牙距参数，和实物的安装螺纹结构完全匹配，可直接用于虚拟装配场景的安装干涉校验；尾部的航空接头部分还原了接头外螺纹、插针定位结构、尾部防滑滚花细节，滚花部分采用阵列特征生成均匀的凹凸纹理，还原实物接头的防滑设计细节。材质与渲染阶段针对不同结构部件匹配对应的工业材质：感应端头蓝色检测面采用工程塑料PBT材质，调整材质的漫反射、粗糙度参数，还原工程塑料哑光略带磨砂的质感；金属主体部分采用镀镍黄铜材质，调整金属材质的反射率、高光参数，还原镀镍金属表面略带冷调的金属光泽，同时在六角棱边、螺纹牙顶位置做了轻微的磨损质感处理，模拟工业产品加工装配后的真实质感；尾部航空接头的金属部分采用不锈钢材质，和主体镀镍部分做出质感区分，接头内部的绝缘部分采用黑色橡胶材质，还原橡胶的哑光柔性质感。模型同时导出了STEP、IGES、x_t等通用三维格式，可适配不同三维软件的导入使用需求，建模过程中对所有特征做了参数化关联，后续可根据不同的规格需求调整螺纹规格、检测距离、整体长度等参数，快速衍生出同系列不同型号的传感器模型，可用于工控设备虚拟装配、工业自动化产线仿真、教学演示等多种场景。
