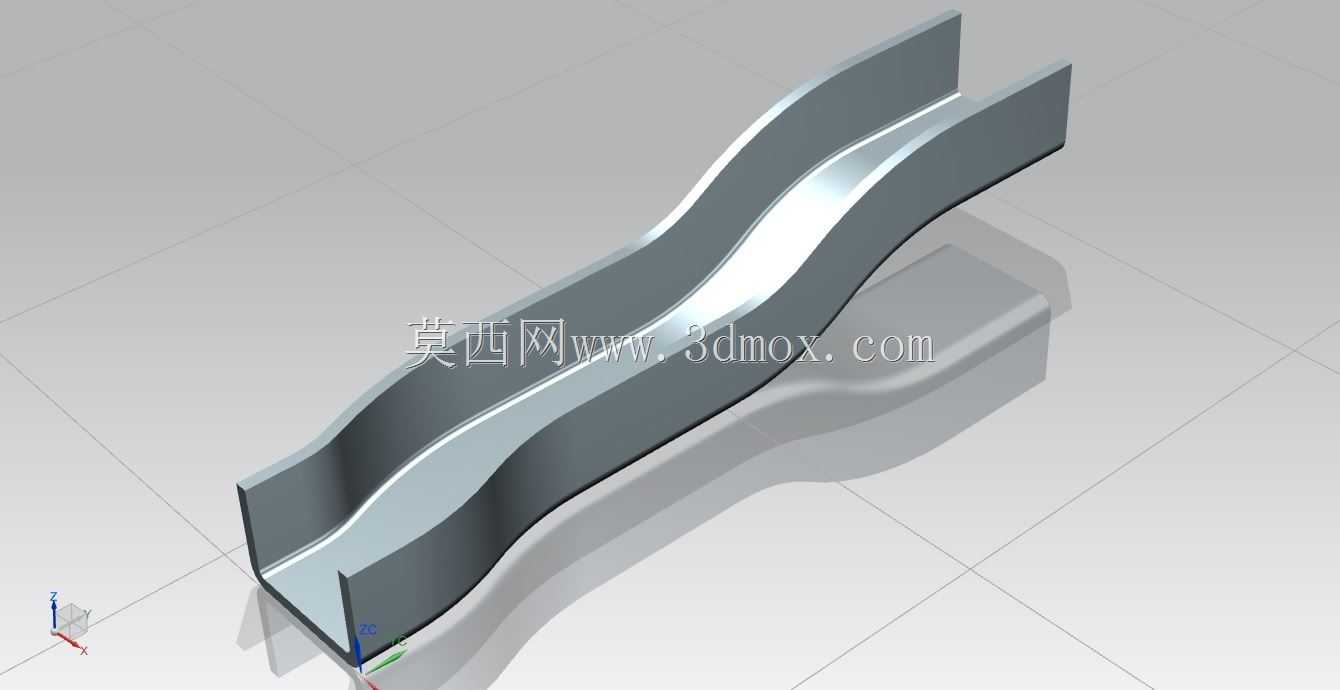

S型波浪曲面导流槽结构件

该S型波浪曲面导流槽结构件，主要应用于流体输送系统的转向导流环节，常见于物料分选设备的流道、通风管路的缓流转向段、轻型物料输送线的导向槽体，能够在流体或轻质散料通过弯折路径时，降低流向突变带来的阻力冲击，减少物料在转角处的堆积卡滞，同时削弱流体转向时产生的紊流与振动，提升整个输送系统的运行稳定性。从实际用途来看，该构件可直接作为输送管路的内嵌导流段，也可作为设备防护结构的导向引流部件，适配粉状、小颗粒散料输送以及低压气体、常规液体的导流转向场景，在轻工输送、环保通风、小型物料加工设备中都有广泛的适配空间。在功能特性上，该结构件采用连续顺滑的双S型曲面过渡，槽体两侧带有等高度的直立挡边，能够完全约束流经介质的流动范围，避免介质从侧边溢出；曲面的曲率经过连续平滑处理，不存在锐角折边，介质流经时不会出现局部流速突变的问题，既能够降低介质对槽壁的冲刷磨损，也能减少流动过程中的噪音产生；槽体整体为等截面薄壁结构，在保证结构刚度的前提下尽可能降低了自身重量，便于集成安装到各类轻型设备当中。设计思路上，该结构件优先保障流道的顺滑连续性，整个弯折段的曲率变化遵循缓变原则，从入口端的平直段逐步过渡到波浪曲面，再平顺衔接出口平直段，避免出现曲率突变导致的流动死区；两侧挡边与槽底采用一体化成型设计，不存在拼接缝隙，不会出现介质渗漏或者缝隙积料的问题；槽体的壁厚保持均匀一致，既适配钣金折弯、冲压成型的加工工艺要求，也能保证整个构件的受力均匀，在长期受介质冲刷的工况下不会出现局部变形。从外形尺寸与安装边界来看，该构件整体为长条形槽状结构，入口与出口端均为平直段设计，可直接与同截面的直槽体或管路进行对接，安装时仅需要在两端平直段设置固定点位即可完成装配，不需要额外设计复杂的转接结构；槽体的整体宽度与挡边高度保持统一，安装时预留的空间边界仅需要略大于槽体外轮廓即可，不需要预留额外的操作空间，能够有效压缩设备的整体布局尺寸，适配结构紧凑的小型设备安装需求。
