双立板带安装底座钣金固定支架结构

项目分类:3D模型 发布时间:2021-08-01 ID:217088
  • 双立板带安装底座钣金固定支架结构

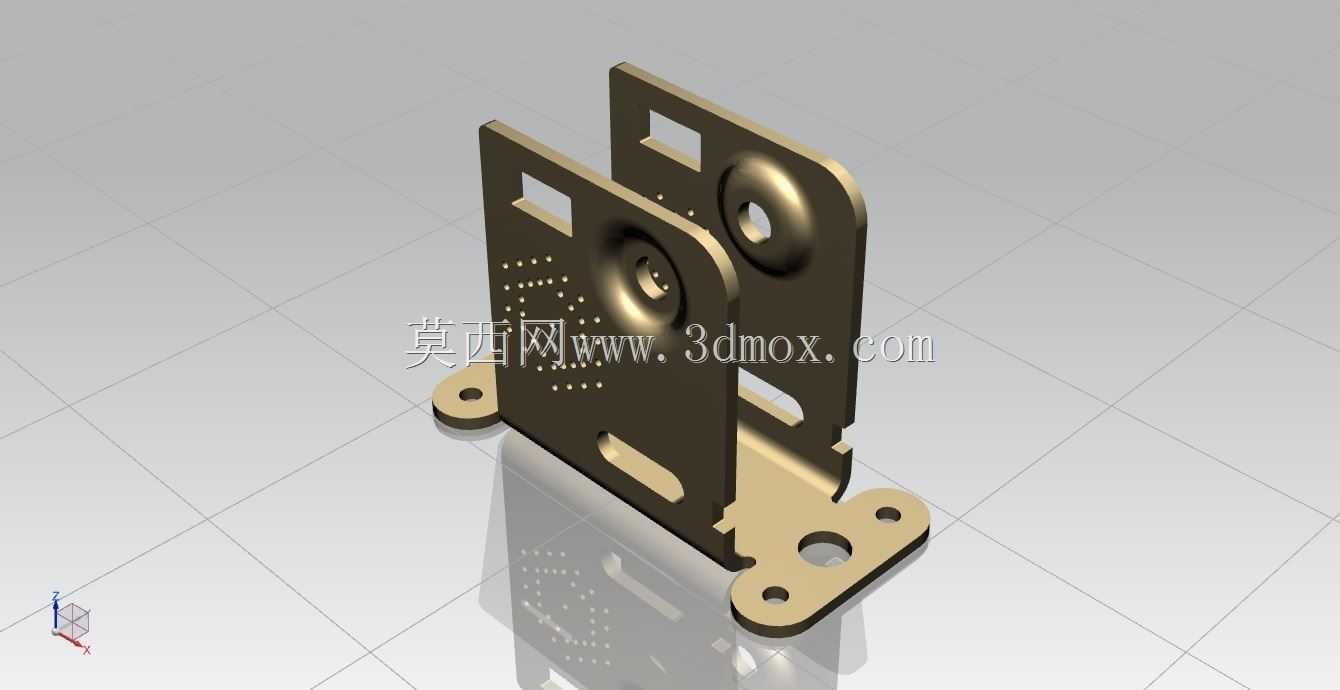

这款双立板结构的钣金固定支架,多应用在工业电控柜内部元器件承托、小型自动化设备的功能模块安装固定场景中,也可作为轻型传感组件、小型气动元件的安装承载基座使用。从结构设计来看,整体采用等厚钣金板材经冲压、折弯、局部成型工艺加工而成,底部为带安装孔的水平折弯底座,两个垂直立板平行布置,立板与底座衔接处做了圆弧过渡处理,避免应力集中导致的钣金开裂问题,同时立板根部与底座的连接边预留了足够的折弯压边宽度,保障整体结构的抗扭、抗弯折强度。立板表面设计了多组不同规格的安装孔位,包括圆形通孔、腰型调节孔以及局部拉伸成型的凸台定位孔,圆形通孔用于标准紧固件的穿装固定,腰型孔可适配安装时的位置微调需求,抵消装配过程中的累计公差,局部拉伸凸台既可以提升立板自身的结构刚性,减少薄钣金受力后的形变,凸台中心的通孔还能作为定位销孔使用,实现配套安装组件的快速对位,无需额外加装定位衬套。立板表面的点阵式浅压痕区域,是为了增大与被固定元器件接触面的摩擦力,避免设备运行过程中产生的振动导致紧固件松动移位,同时压痕结构也能在不增加板材厚度的前提下,进一步提升立板的平面刚度,减少大尺寸立板的平面翘曲变形。从安装边界来看,底部底座的三个安装支耳分别布置在底座的三个角位,每个支耳上的通孔适配常规的内六角圆柱头螺钉或十字盘头螺钉安装,支耳的折弯高度预留了标准平垫、弹垫的安装空间,不会出现紧固件头部与底座平面干涉的问题。两个立板的间距经过精准核算,刚好适配对应宽度的功能模块插装,立板侧边的缺口结构是为了避让模块上的外接走线或凸起接插件,避免安装时出现结构干涉。立板上部的方形开孔一方面是为了减轻支架整体重量,另一方面也可作为线缆穿装的过孔使用,方便被固定组件的走线布置,让设备内部布线更加规整。在实际选型使用时,需要注意底座安装面的平面度要求,若安装基面存在较大平面度误差,强行锁紧安装螺钉会导致支架底座变形,进而带动立板出现倾斜,影响配套组件的安装精度;同时立板上的腰型孔调节范围有限,安装前需要预先核对安装孔位的中心距偏差,避免超出调节行程导致无法装配。这款支架的结构设计充分利用了钣金加工的工艺特性,在满足承载强度、安装调节需求的前提下,尽可能简化加工工序,减少额外的焊接、机加工工序,适合批量冲压生产,能有效控制加工成本,在各类轻型工业设备的内部结构固定场景中具备较强的通用性。
