带环形凸缘的中空阶梯轴套构件

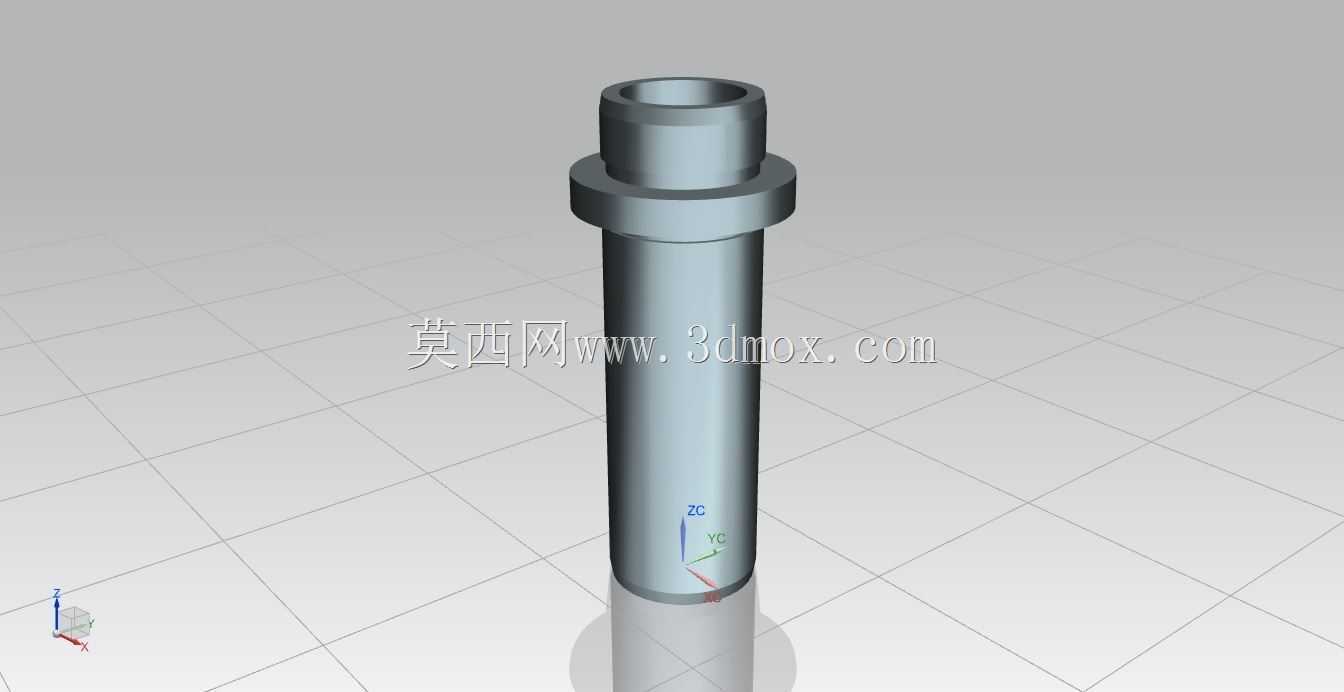

　　该构件属于回转类机械基础零件，整体呈细长中空轴套形态，中段设置一圈径向凸出的环形限位凸缘，上端为直径略大的同轴阶梯端头，下端为等径直管段，中心沿轴向贯通开设通孔，外圆各段保持严格同轴关系，所有台阶过渡处设置规整圆角，避免应力集中。从设备装配逻辑来看，这类带凸缘的中空轴套常应用于流体管路接驳、导向支撑工位、穿线防护通道以及液压气动系统的连接部位，环形凸缘承担轴向定位与安装限位作用，装配时凸缘下端面贴合安装基座表面，可限制构件沿轴向的窜动，上端阶梯面可配合压盖、锁紧螺母或对接管路完成轴向固定，中心通孔既可以作为介质流通通道，也可供拉杆、线缆、细轴类零件从中穿过，实现穿装、导向或者流体输送功能。建模过程中优先以回转特征为核心构建主体，

　　先绘制轴向半剖面轮廓，通过旋转命令一次性生成外圆阶梯、凸缘以及内孔的基础形态，后续对各台阶交接位置添加圆角特征，消除锐边。结构设计上，各段外圆直径差控制在合理范围，凸缘的径向伸出宽度兼顾限位接触面积与结构紧凑性，既保证安装时端面有足够的承压面积，不会因局部压强过大出现压损，也避免凸缘尺寸过大造成周边装配空间浪费。中空的结构设计在保证构件整体抗弯、抗剪强度的前提下，有效降低零件自重，减少材料消耗，同时贯通内孔可降低流体输送过程中的压力损失，内孔表面与外圆各配合面的同轴度公差需要严格管控，避免装配后出现偏心、卡滞或者密封失效问题。实际选型应用时，该零件的轴向总长度、各段外圆直径、凸缘厚度以及内孔通径都需要和配套安装孔位、

　　对接管路尺寸匹配，安装边界上凸缘的外径要大于基座安装孔直径，保证搭接限位可靠，上下两端的配合轴段长度要适配对接件的配合深度，过长会造成装配干涉，过短则会出现配合长度不足、连接刚性差的问题。这类零件在工装夹具、自动化输送设备、流体控制装置以及通用机床附件中都十分常见，工作过程中主要承受轴向压紧力、径向支撑力以及少量的剪切载荷，规整的回转结构也便于采用车削工艺完成批量加工，外圆配合面可通过精车或者磨削达到要求的表面粗糙度，端面与轴线的垂直度直接决定装配后的定位精度，建模时所有尺寸参数保留可编辑关联，方便后续根据不同安装工况调整各段长度、直径以及凸缘规格，快速衍生出适配不同工位的系列化零件。
