交流稳压器多孔安装基座底板结构

　　该板件属于交流稳压设备内部的下层承载结构，主要用于在变压器、调压组件、接线端子及相关电气元件之间提供统一的安装基准。板体采用矩形厚板形式，整体轮廓规整，适合嵌入箱式设备底部或固定于机架内部。与薄板支架相比，厚板结构能够承受较重铁芯、线圈和紧固件的局部载荷，并在设备运输、吊装和长期运行过程中保持较小变形。

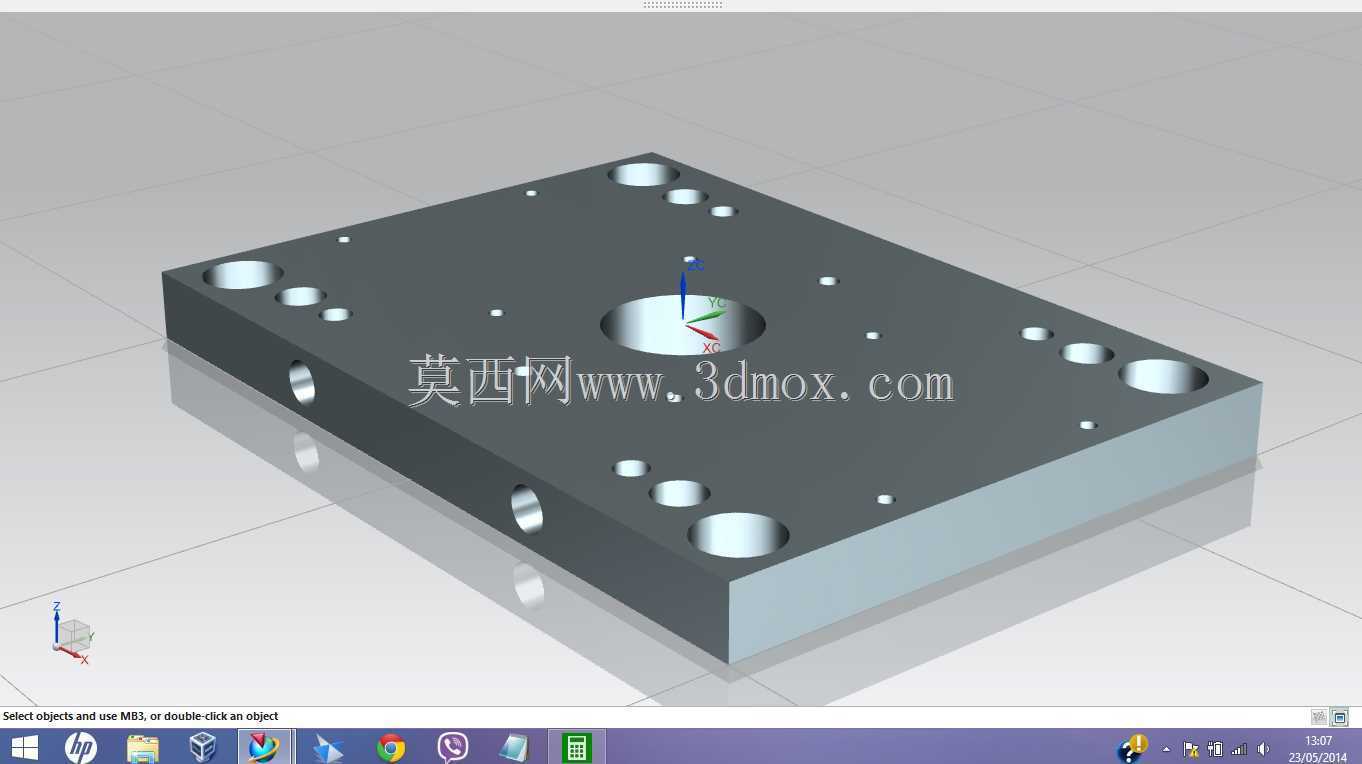

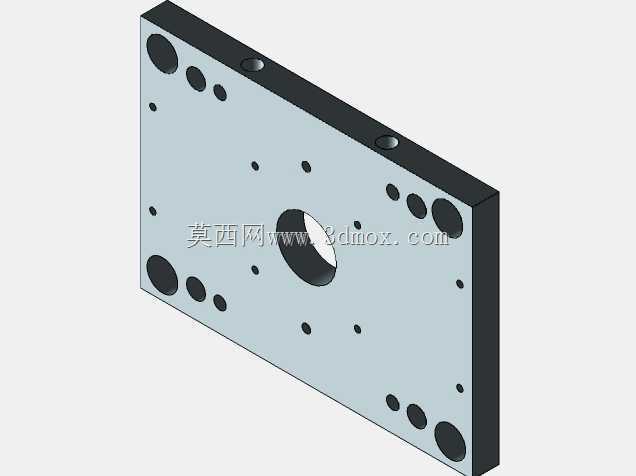

　　板面上的孔位布置体现了明显的装配导向思路。中心区域设置较大圆孔，可用于主元件避让、轴套穿过、接线通道或核心部件定位；周边分布多组大直径沉孔，适合螺栓从板下方或上方进行锁紧，保证安装后螺钉头部不干涉上层零件。小孔则承担定位销、辅助螺钉、接地件或小型支架固定作用。大小孔交错排列，使板件既能够满足主承载点的连接强度，也为周边附属零件预留了灵活安装位置。

　　从实际设备用途看，这类底板并不直接参与电磁能量转换，而是作为稳压装置的机械基础件，决定上层元件的相对位置和装配可靠性。交流稳压器在运行中会受到铁芯振动、温升变化、柜体搬运冲击以及维护拆装等因素影响，底板若刚度不足，容易造成孔位错位、紧固件松动或接线端子受力。该结构通过较厚实体板和多点固定方式，将载荷分散到整个板面，再通过边缘安装孔传递到机架或外壳上，形成稳定的力流路径。

　　设计时需要重点关注安装边界。板的长宽尺寸决定其在柜体内的占用空间，厚度则影响底部支撑高度和上层零件的装配间隙。周边大孔应与设备框架梁、立柱或底梁对应，避免螺钉锁紧位置悬空；中心孔周围需要保留足够的实体材料，防止开孔后截面削弱过大。对于靠近板边的孔位，应控制孔壁到边缘的距离，以保证拧紧时不出现局部开裂或压陷。

　　建模过程中，可先建立矩形毛坯本体，再按装配坐标依次创建中心孔、沉头孔、通孔和定位小孔。孔位不宜只按视觉均匀排列，而应结合上层零件的螺栓分布、维修工具操作空间以及电气安全间隙进行校核。大孔可设置沉台或倒角，使紧固件落座平稳；薄板侧棱和孔口增加倒角后，也能减少加工毛刺和装配划伤。

　　在整机场景中，该底板既可作为稳压器底座的一层过渡板，也可与侧板、绝缘子、线圈支架和端子排组合使用。装配时，先以两个定位孔确定板件方向，再通过周边大孔完成主固定，最后利用小孔安装附件。这样的结构层次清晰，便于加工、检验和后期维护，也适合在系列化稳压设备中通过调整孔距和孔径衍生出不同规格。
