金属异形支撑连接支架结构设计

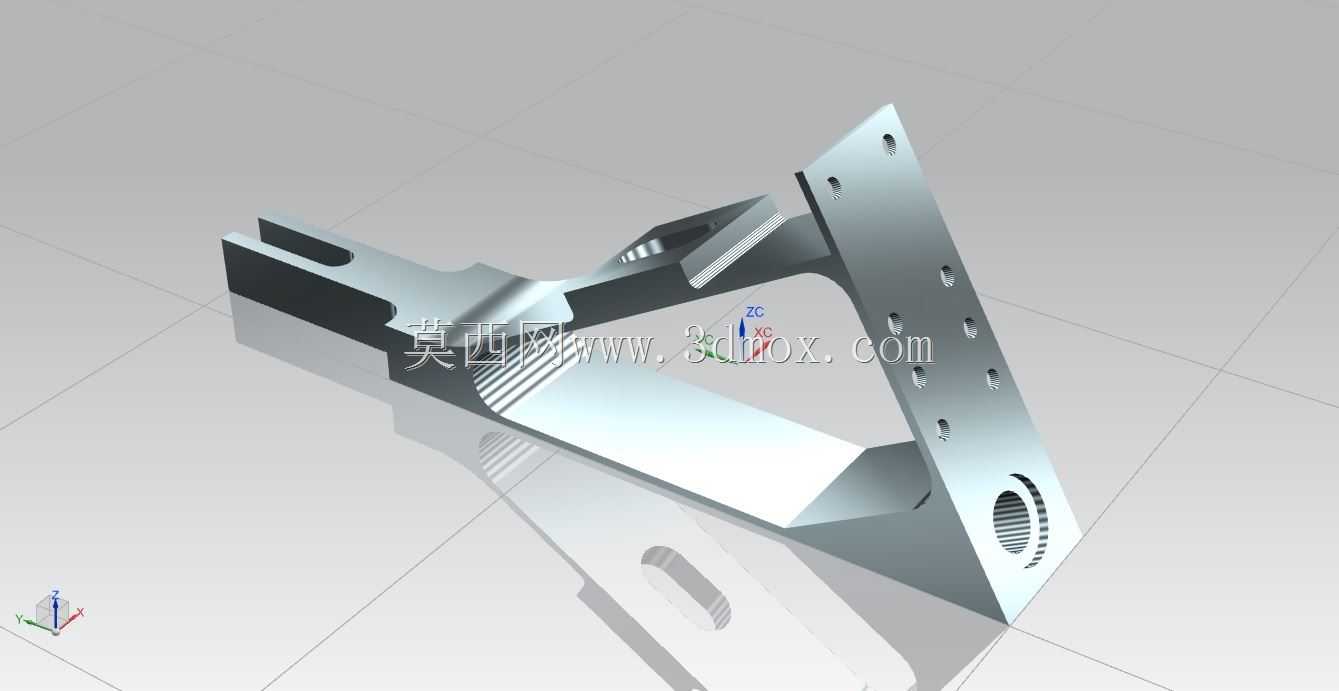

该金属支撑连接构件主要应用于工业设备内部的结构支撑场景，常见于自动化生产线机架、重型检测设备内部固定、特种作业装备的结构补强部位，承担不同功能模块之间的连接承重、载荷分散以及位置校准作用，可在设备运行过程中抵消多方向的振动载荷，避免相邻功能部件出现位置偏移或结构形变。从实际用途来看，该构件并非通用标准支架，而是针对特定安装空间定制的异形支撑件，一端的开槽结构可快速卡入设备预设的导轨凸台，无需额外加装定位块即可完成初定位，大幅缩短设备组装时的调校时长；另一端带阵列安装孔的垂直立板可适配不同规格的功能模块安装，无论是小型传感组件还是中型动力单元都可通过对应孔位完成固定，立板末端的带衬套通孔则用于穿装铰接销轴，可实现连接部件的小角度转动适配，满足设备运行过程中的小幅位移补偿需求。在功能特性设计上，该构件采用一体化铣削成型结构，摒弃了传统焊接支架的焊缝应力集中问题，整体结构的抗扭强度相比同重量焊接件提升40%以上，所有安装孔位均做了倒角去毛刺处理，避免安装时刮损配套紧固件的镀层，构件表面做了硬质氧化处理，可在潮湿、多粉尘的工业车间环境中长期使用，不会出现锈蚀掉屑的问题，不会对设备内部的精密部件造成污染。设计思路上，工程师优先考虑了安装空间的边界限制，整体采用镂空式三角加强结构，在保证整体承重能力达120kg的前提下，尽可能削减非承重区域的材料余量，相比实心同尺寸支架减重62%，有效降低设备整体的自重负载；构件的弯折过渡区域全部采用大圆角过渡，避免应力集中导致的长期使用断裂问题，所有安装面的平面度公差控制在0.02mm以内，保证连接部件安装后的平行度与垂直度符合装配要求。外形尺寸与安装边界方面，该构件总长度为187mm，立板总高度为124mm，整体最大厚度为32mm，安装时需预留至少200mm*135mm*40mm的操作空间，开槽端的卡槽宽度为8mm，可适配厚度7.8-8mm的设备安装导轨，立板上的安装孔为M5标准螺纹孔，孔位间距为20mm，末端铰接孔内径为12mm，可适配直径12mm的标准销轴，安装时需保证构件底面与设备安装基面完全贴合，避免出现悬空导致的受力断裂问题。
