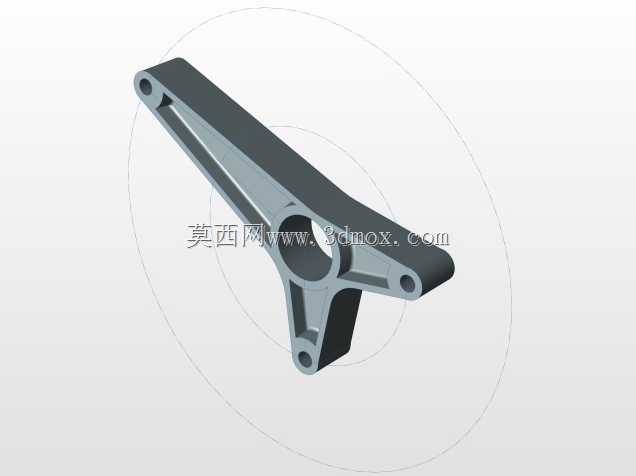

三臂式带孔连接支架结构设计

该三臂式带孔连接支架是机械传动系统中承担动力传递、载荷支撑与多部件铰接定位的核心受力构件，广泛应用于中小型通用机械设备的连杆传动机构、轻工机械的执行端联动结构、农用机具的动作传递单元以及小型输送设备的换向连接部位，可在往复摆动、间歇传动的工况下稳定传递扭矩与拉压载荷，实现多个运动部件之间的动作同步与力的传导。从实际用途来看，该构件作为传动链路中的中间铰接载体，一端通过中心轴孔与设备的固定转轴或动力输出轴配合，另外三个臂端的通孔分别连接不同方向的连杆、拉杆或执行元件，能够将单一输入的旋转或摆动动作分解为三个不同方向的联动输出，适配需要多部件同步动作的机构需求，替代传统单臂或双臂支架无法实现的多节点传动功能，有效简化设备内部的传动链路布局，减少冗余连接件带来的装配误差与传动损耗。在功能特性设计上，该支架采用等强度的结构布局，三个臂体沿中心轴孔呈放射状分布，每个臂体的截面从中心向端部逐步收窄，既保证了中心承载区域的结构强度，又控制了臂体端部的重量，降低传动过程中的转动惯量，提升机构动作的响应速度；臂体侧面设置的加强筋结构沿受力方向延伸，可有效抵消往复摆动过程中产生的弯曲应力与交变载荷，避免长期运行出现臂体变形或断裂问题；所有铰接孔的端面均做了加厚凸台处理，提升孔位的耐磨性能与抗挤压能力，适配与销轴、衬套的长期配合磨损需求，延长构件的整体使用寿命。设计过程中，工程师首先根据传动机构的动作行程、载荷大小与安装空间约束，确定了三个臂的伸展角度与臂长参数，保证各臂端连接的部件在动作过程中不会出现运动干涉；中心轴孔的直径与配合公差按照通用转轴的安装标准设计，可适配常规规格的滚动轴承或滑动衬套，降低配套零件的选型成本；三个臂端的铰接孔位置经过运动学仿真校核，确保各连接点的运动轨迹符合预设的动作逻辑，不会出现死点或卡滞问题。在外形尺寸与安装边界上，该支架的整体外轮廓为中心对称的三放射结构，最大回转半径控制在常规小型传动机构的安装空间范围内，中心轴孔的轴向长度与臂体厚度保持一致，安装后不会额外占用轴向空间；各臂端的铰接孔中心距经过精准计算，安装时仅需将中心孔与设备转轴定位锁紧，再将各端连杆通过销轴与臂端孔连接即可完成装配，不需要额外的调整垫片或定位工装，适配性较强；臂体的外边缘均做了圆角过渡处理，既避免了装配过程中的锐边划伤风险，也减少了应力集中点，提升构件的抗疲劳性能，能够在中等载荷、中低转速的传动工况下长期稳定运行。
