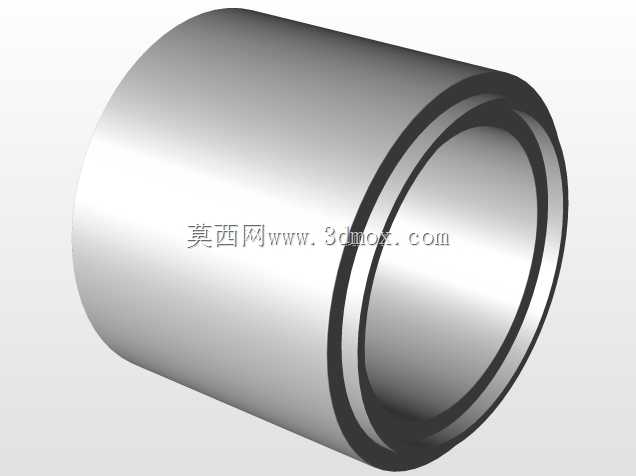

汽车发动机活塞连杆组结构设计

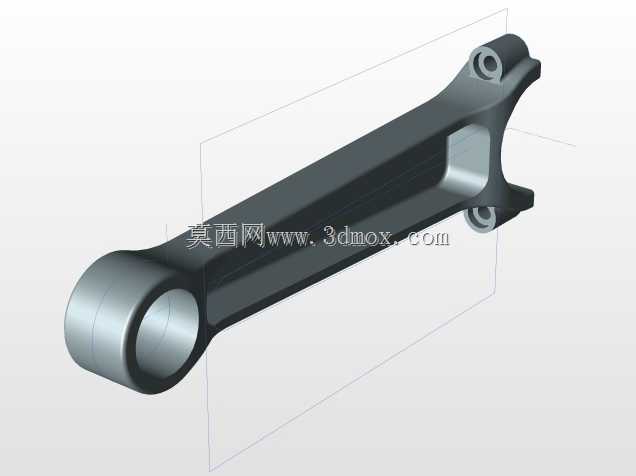

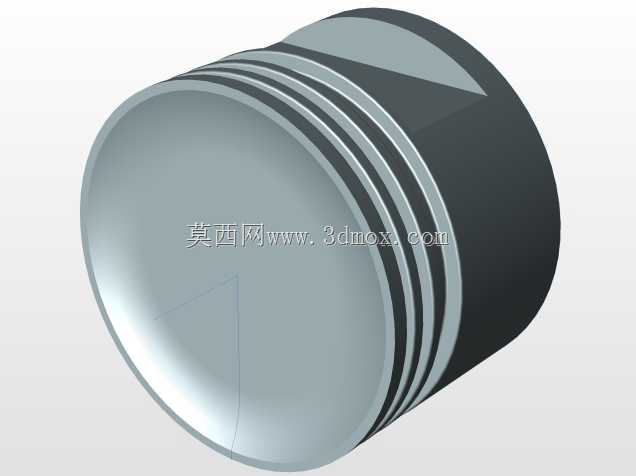

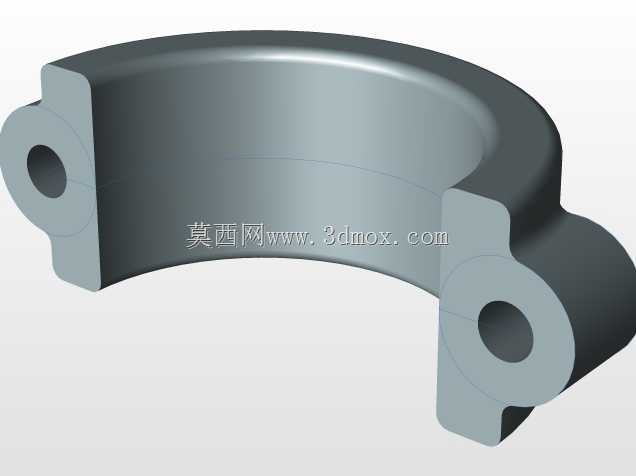

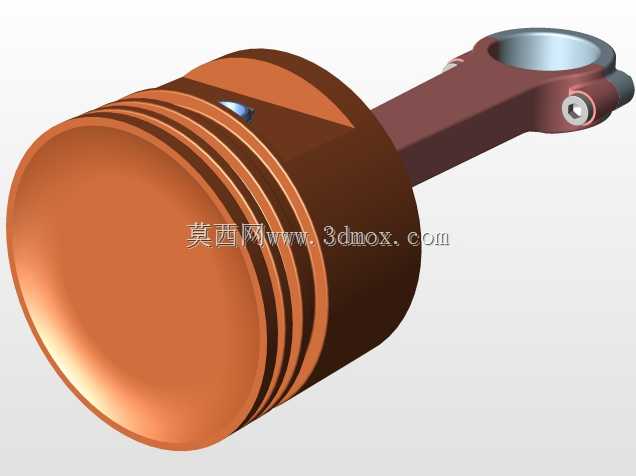

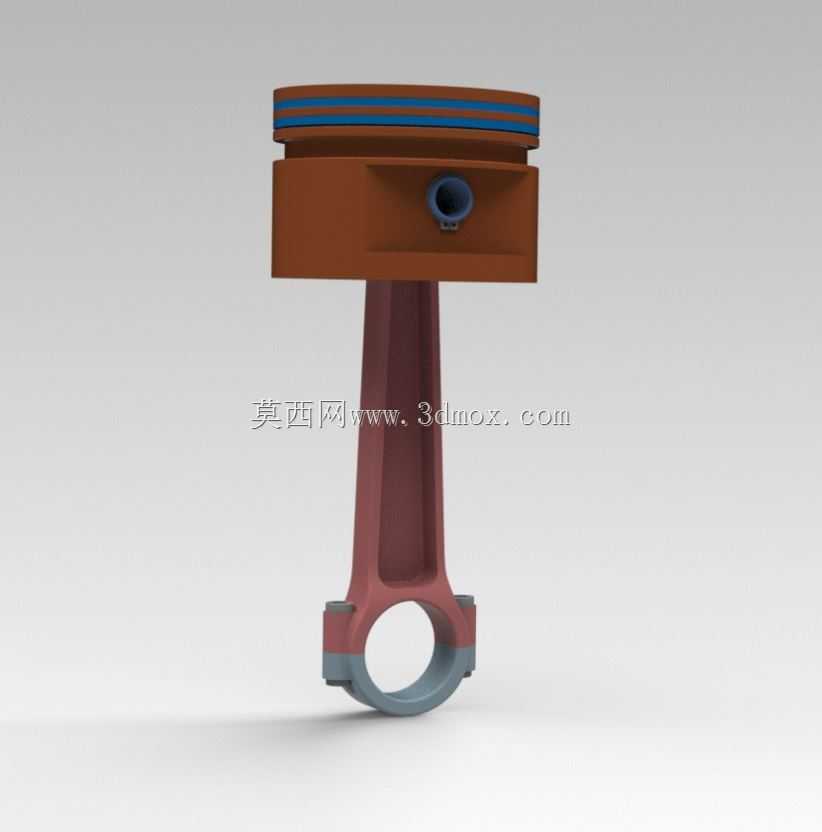

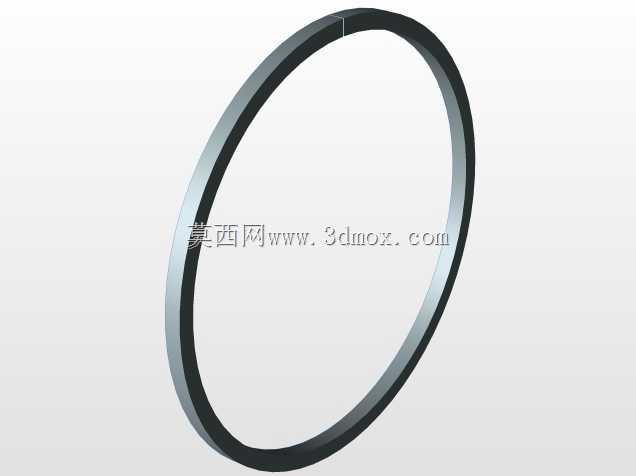

活塞连杆组是内燃机动力输出的核心往复运动组件，广泛搭载于车用汽油发动机、柴油发动机，以及小型通用动力机械、工程机械动力单元中，承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的关键职能，是发动机实现热能向机械能转换的核心传递部件。在实际运行工况中，活塞直接接触燃烧室高温高压燃气，顶部承接燃气爆发产生的轴向推力，通过活塞销将作用力传递给连杆，再由连杆将往复直线运动转化为曲轴的旋转运动，最终向外输出动力，整套组件的运行精度直接决定发动机的动力输出效率、运行平顺性与使用寿命。该活塞采用典型的汽油机活塞结构设计，顶部设置三道环槽，其中两道为气环安装位，一道为油环安装位，气环用于密封燃烧室与曲轴箱的连通间隙，避免高压燃气窜入曲轴箱造成功率损失，油环则用于刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞裙部做了适配缸径的型面设计，可在气缸内形成稳定的导向支撑，抵消连杆摆动带来的侧向推力，避免活塞运行中出现偏磨、敲缸等异常工况。活塞销座处设置了加强筋结构，可分散燃气压力带来的局部应力，避免销座位置在高频交变载荷下出现疲劳开裂。配套的连杆采用工字型截面设计，在保证结构强度、抗弯曲抗扭转性能的前提下尽可能降低自身重量，减小往复运动产生的惯性力，适配发动机高转速运行的需求；连杆小头设置活塞销安装孔，配套衬套结构降低转动摩擦损耗，大头为剖分式结构，可与曲轴连杆轴颈实现可靠装配，轴瓦安装位的精度设计可保证润滑油脂形成稳定油膜，降低运行过程中的摩擦磨损。整套组件的外形尺寸严格适配对应排量发动机的气缸直径、行程参数，安装边界完全匹配缸体、曲轴的装配公差要求，活塞与气缸壁的配合间隙、连杆大小头的中心距、活塞销的孔径参数均经过匹配设计，可保证组件在高温工况下热膨胀后仍能保持合理的配合间隙，既不会因间隙过大出现敲缸异响、密封失效，也不会因间隙过小出现活塞卡滞、拉缸等严重故障。在设计过程中充分考虑了组件的动平衡特性，活塞与连杆的重量分组公差控制在极小范围内，可有效降低发动机运行过程中的振动与噪音，提升整机运行的平顺性。
