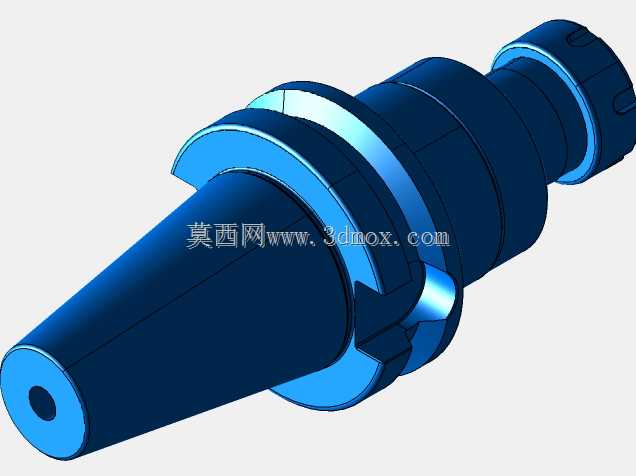

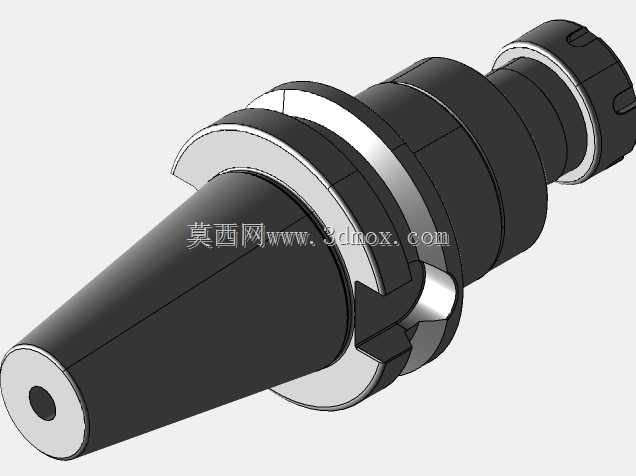

BT50锥柄ER32弹簧夹头刀柄结构

这款锥柄式ER夹头刀柄，主要适配BT50规格的数控加工中心主轴，是铣削、钻削、铰削等机加工工序里常用的刀具装夹载体。从实际加工场景来看，不管是立式加工中心做钢件粗铣开粗，还是卧式镗铣床做精密孔系加工，这类刀柄都能承担稳定的刀具夹持作用，日常车间里做模具型腔加工、结构件平面铣削、孔位钻扩铰工序时，它的装夹通用性是一线操作人员优先考量的点。设计上遵循DIN6499夹头配合标准，同时匹配MAS-403 AD/B型锥柄的连接规范，锥柄部分的7:24锥度能和主轴锥孔实现可靠的锥面贴合，AD/B型的结构设计同时兼顾了中心内冷和端面冷却的输送通道，加工时可以根据刀具冷却需求，选择从刀具中心喷出切削液，或是从端面环形缝隙冲淋切削区域，适配不同材质加工的冷却要求。夹持端采用ER32规格的弹簧夹头配合结构，通过尾部的锁紧螺母旋紧施压，让弹簧夹头产生均匀的径向收缩，实现对不同直径直柄刀具的抱紧，夹持范围覆盖ER32夹头对应的常规刀具直径区间，不需要更换刀柄就能适配同规格下不同直径的铣刀、钻头、铰刀，减少车间刀柄的备库种类。从安装边界来看，这款刀柄的法兰盘直径为70mm，装入BT50主轴后，法兰端面和主轴端面贴合定位，保证刀柄的轴向安装精度，锥柄部分的长度、拉钉安装孔位都严格匹配BT50主轴的装夹尺寸，换刀时能被机械手准确抓取，适配加工中心的自动换刀流程。外形上锥柄部分做了高精度的锥面磨削，法兰处的传动卡槽能和主轴端面的传动键配合，传递主轴的切削扭矩，避免重切削时刀柄出现打滑转动的问题；刀柄主体的过渡段做了等直径的圆柱结构，既保证整体刚性，也能在近距离加工时避免和工件、夹具发生干涉，锁紧螺母的外形做了动平衡优化设计，能适配中高转速的加工工况，减少高速转动时的离心振动，提升加工表面的光洁度。实际建模时需要重点关注锥面的公差配合、夹头安装锥孔的同轴度、锁紧螺母的螺纹配合精度，这些尺寸直接影响刀柄装刀后的径向跳动值，要是同轴度超差，加工时会出现刀具摆振，轻则影响加工尺寸精度，重则造成刀具崩损、工件报废。这类刀柄的结构设计没有冗余的部件，所有结构都服务于装夹刚性、换刀兼容性、冷却输送这几个核心功能，是数控加工环节里连接主轴和刀具的核心中间部件，建模时还原各部分的配合尺寸，能为后续的刀柄选型、加工干涉检查、夹具布局设计提供准确的三维参考。
