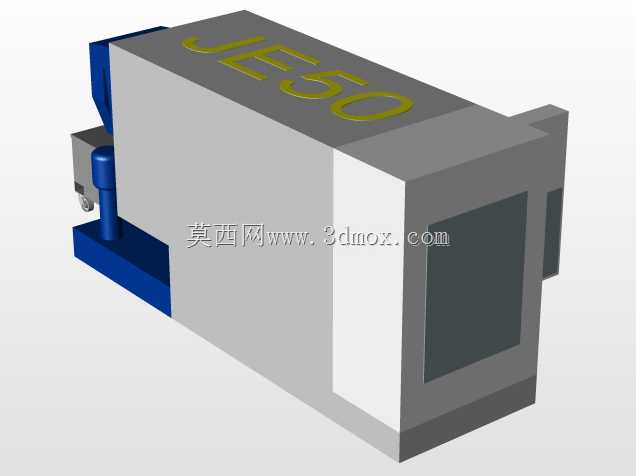

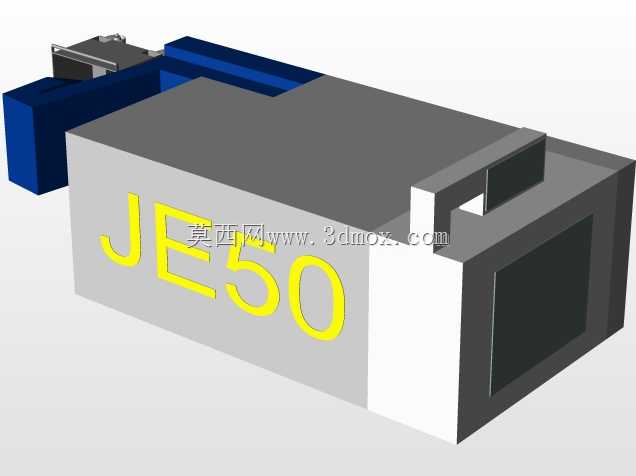

卧式加工中心JE50整机结构三维设计

　　在汽车零部件、精密模具、航空航天结构件的批量加工场景中，卧式加工中心凭借主轴水平布置的结构特性，可实现工件一次装夹完成多面铣削、钻孔、镗孔、攻丝等多工序加工，大幅减少多次装夹带来的定位误差，提升复杂箱体类、盘类零件的加工精度一致性。JE50卧式加工中心的整机结构设计，围绕中小规格精密零件的高效加工需求展开，整体采用固定式立柱与移动工作台的T型布局，床身作为整机承载基础，采用高刚度铸铁材料铸造，内部布置米字型加强筋结构，可有效吸收重切削过程中的振动，保证主轴在全行程范围内的加工稳定性。

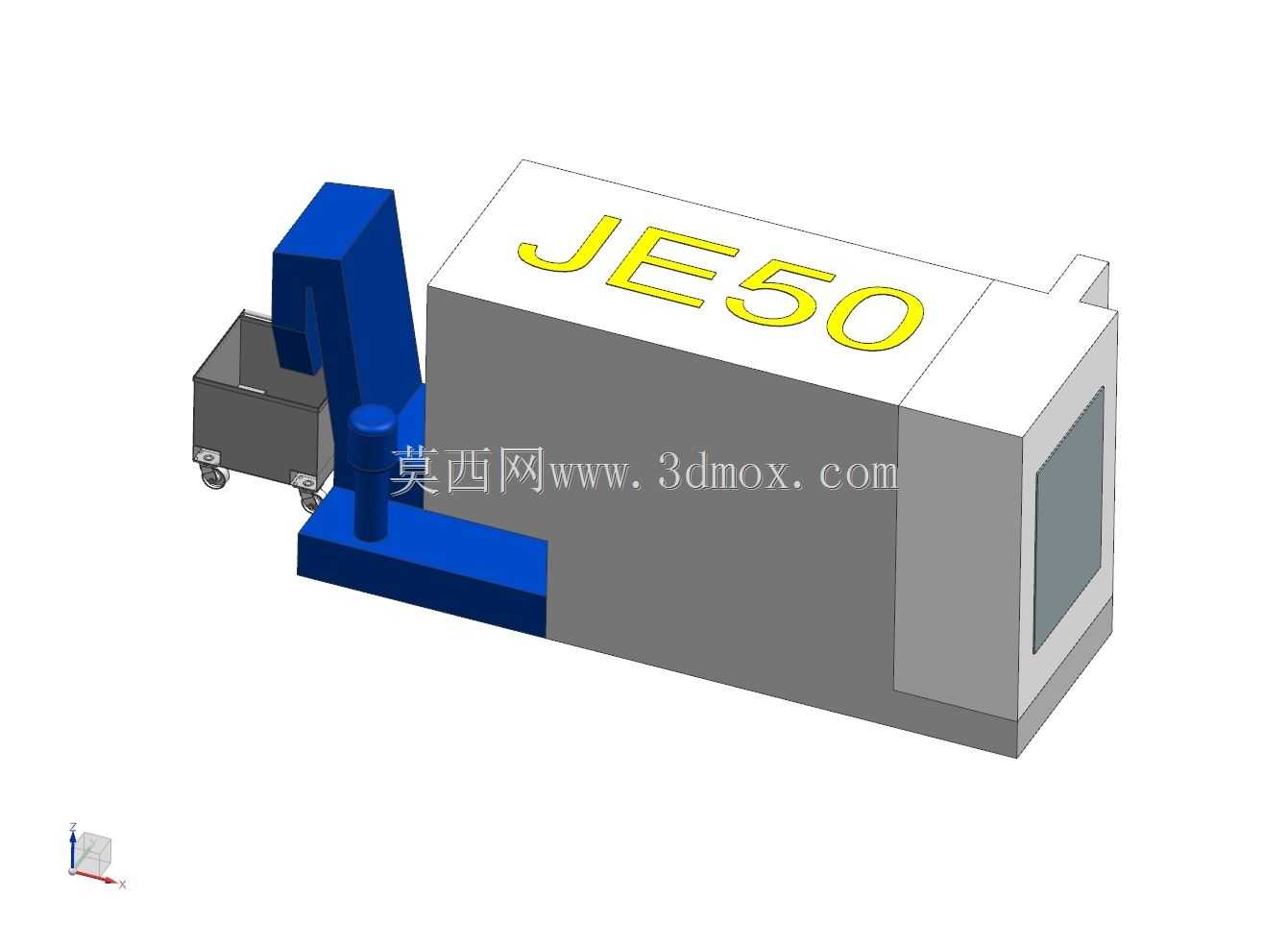

　　从功能特性来看，该设备配套的链式排屑装置布置在主机左侧，排屑机出料端对接带轮集屑车，可将加工过程中产生的铁屑持续输送至集屑容器内，避免铁屑堆积在加工区域影响刀具运动轨迹，同时减少人工清理切屑的工作量，适配长时间连续自动化加工的生产需求。主机正面设置带观察窗的防护门，既可以阻隔切削液飞溅与铁屑飞出，保障操作安全，也能让操作人员直观观察内部加工状态。主轴箱集成在立柱正面导轨上，可沿Z向完成进给运动，配合工作台的X、Y向移动，实现三轴联动的加工轨迹覆盖，可满足大部分平面、孔系、复杂曲面的加工需求。

　　设计过程中，首先需要明确设备的加工能力边界，JE50规格对应的工作台承载能力、行程范围适配500mm规格以内的工件加工，安装时需要预留主机、排屑机、集屑车的整体占地空间，主机后侧需要预留电气柜、液压系统的安装与维护空间，左侧排屑机位置需要预留集屑车的转运通道，避免后期设备布局时出现空间干涉。整机的防护设计采用全封闭结构，顶部预留吊装孔位，方便设备进场时的整体吊装作业，底部设置调平地脚螺栓安装位，可根据车间地面的实际平整度调整设备水平度，保证导轨安装面的平面度误差控制在允许范围内，避免长期运行出现导轨磨损不均的问题。

　　在结构细节处理上，排屑机与主机床身的衔接位置设置导屑斜面，可让铁屑依靠自重顺利滑入排屑机进料口，避免出现积屑死角；操作面板的安装位置设置在主机正面右侧，符合操作人员的站立操作习惯，减少操作过程中的移动距离；观察窗采用高强度钢化玻璃材质，可承受切削过程中飞溅铁屑的冲击，同时保证清晰的观察视野。整机的管线布置采用内置拖链结构，将动力线缆、切削液管路、液压油管统一收纳在拖链内，随运动部件同步移动，避免管线外露出现拉扯、磨损问题，提升设备运行的可靠性。

　　对于三维建模从业者而言，该模型完整还原了整机的外部结构、部件装配关系与安装边界，可作为机床类设备布局设计、生产线仿真、加工单元规划的参考模型，建模过程中对各部件的装配间隙、运动行程预留都做了符合工程实际的处理，没有出现结构干涉的问题，能够直接用于车间布局方案的可视化展示，也可作为同类卧式加工中心结构设计的参考蓝本，帮助设计人员快速理解中小规格卧式加工中心的整体布局逻辑与功能部件的配置方式。
