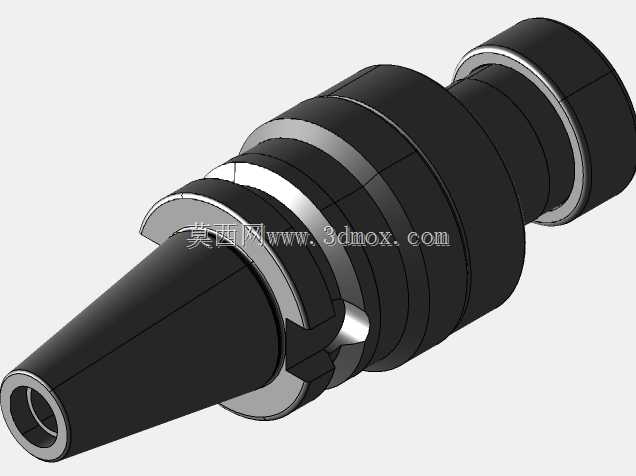

BT40锥柄ER32浮动铰刀柄结构设计

这款带中心对准结构的ER夹头卡盘，是数控镗铣加工场景中专门用于铰孔、攻丝工序的浮动刀柄部件，主要适配搭载BT40主轴接口的立式加工中心、数控铣床、镗床等金属切削设备，解决常规刚性刀柄在铰孔加工时容易出现的孔壁拉伤、孔径超差、圆度不足、铰刀崩损等常见工艺问题，在精密孔系加工、液压阀块加工、模具模板孔加工、汽车零部件孔位精加工等场景中应用广泛。

从功能特性来看，这款刀柄采用符合DIN6499标准的ER32夹头装夹结构，可适配夹持直径范围3-20mm的直柄铰刀、丝锥、立铣刀等切削刀具，夹头锁紧后可提供足够的夹持扭矩，避免重切削工况下刀具出现打滑窜动；同时自带的浮动对准结构可在径向实现微小范围的自适应偏移，自动补偿主轴与待加工底孔之间的同轴度误差，让铰刀顺着底孔的原有轴线完成切削进给，大幅降低铰孔工序对机床主轴定位精度、工装装夹找正精度的要求，有效提升铰孔后的孔壁光洁度与孔径一致性，减少刀具非正常磨损。

在设计思路上，这款刀柄的锥柄部分严格遵循BT MAS-403 AD/B型锥柄标准，锥面采用7:24的标准锥度，可与BT40主轴锥孔实现紧密贴合，保证刀柄安装后的径向跳动精度控制在合理范围内；刀柄中部设计有对应的拉钉安装位与驱动卡槽，可配合主轴内部的拉爪机构实现自动换刀，适配加工中心的自动化加工流程；刀柄主体采用阶梯式轴段设计，在保证整体结构刚性的前提下，尽可能压缩了刀柄的整体外径，可避让工件周边的工装夹具与凸起结构，拓展加工可达范围；夹头锁紧螺母采用带平衡槽的结构设计，可适配最高8000转的加工转速，避免高速转动时出现动平衡不足导致的振动问题。

在安装边界与尺寸设计上，这款刀柄的法兰盘直径为70mm，安装后刀柄从主轴端面伸出的长度经过优化，既保证了足够的刀具装夹深度，又避免悬伸过长导致的刚性下降；刀柄的冷却通道兼容AD/B型内冷结构，可通过主轴中心输送切削液直接到达切削刃位置，在铰孔加工时及时带走切削热量、冲排切屑，进一步提升加工表面质量与刀具使用寿命。整体结构经过受力优化，在浮动结构的活动间隙处设计有防尘密封结构，可阻挡加工过程中的切屑、切削液进入刀柄内部，延长浮动结构的使用寿命，减少日常维护的工作量。
