CHMER-CM240Z线切割电火花加工设备结构

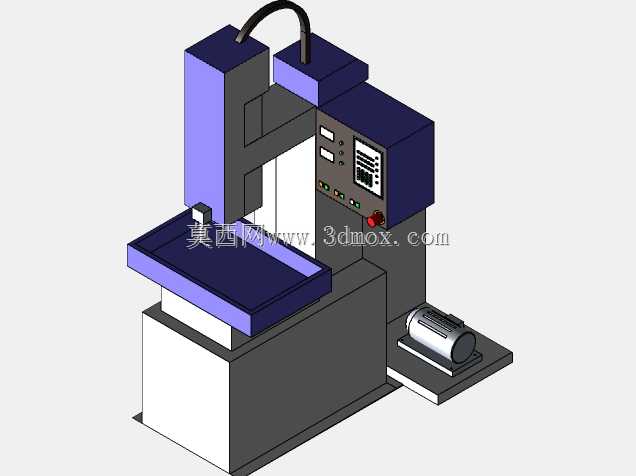

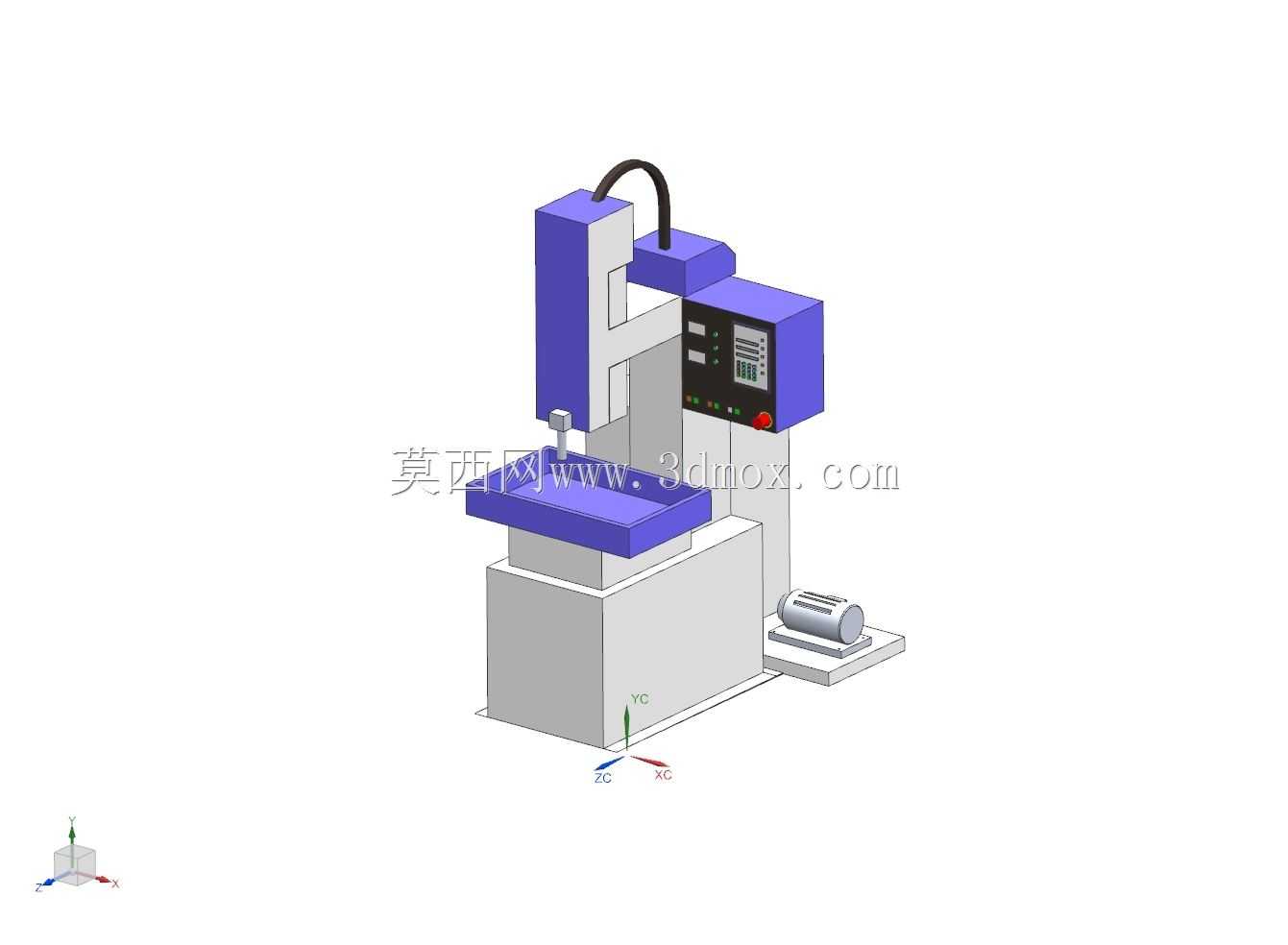

　　在精密模具加工、硬质合金零件成型、复杂异形截面金属构件加工的车间场景里，线切割电火花加工设备是不可或缺的核心加工装备，这款CHMER-CM240Z机型的三维结构还原，完全贴合车间实际在用设备的布局逻辑，能给结构设计人员、设备运维人员、加工工艺人员提供非常直观的结构参考。从实际加工用途来看，这类线切割设备主要依靠脉冲放电产生的电蚀效应去除金属材料，不需要依靠硬质刀具的机械切削力，因此可以加工传统切削手段难以处理的高硬度导电材料，比如淬火钢、硬质合金、钛合金等，在精密冲压模具的凸凹模加工、异形零件的批量成型、窄缝深槽结构加工场景中应用极广，很多中小型模具车间、精密零件加工厂都会配置同规格的设备来覆盖中小尺寸工件的加工需求。

　　从功能特性的结构设计来看，这款设备的布局采用了经典的C型床身结构，底部是整体铸造的床身基座，承担整个设备的重量与加工过程中的减震需求，基座内部预留了工作液循环系统的安装空间，侧面外置的储丝筒组件采用独立安装座固定，和床身主体的连接位置做了加强筋处理，避免走丝过程中的振动传递到加工主轴区域影响加工精度。上部的主轴滑座采用十字滑台布局，Z轴方向的升降滑枕搭载导丝机构，可根据工件厚度调整上下导轮的间距，保证电极丝在加工区域的张紧度稳定；X、Y轴的进给丝杠采用伺服直驱结构，安装位置做了密封防护，避免加工过程中飞溅的工作液、蚀除的金属屑进入传动副造成磨损。操作面板设置在设备右侧的悬臂支架上，高度刚好适配站立操作的人机工程需求，面板上集成了参数调节旋钮、急停按钮、状态显示屏，操作人员在装夹完工件后可以很方便地调整加工参数、观察设备运行状态。

　　从设计思路的角度拆解，这款设备的结构优先保障加工区域的刚性与运动精度，所有运动部件的安装基准都统一在底部床身的加工基准面上，避免多基准叠加带来的装配误差；走丝路径的设计尽量缩短电极丝从储丝筒到上下导轮的悬空长度，减少高速走丝过程中电极丝的抖动幅度，这直接关系到加工面的粗糙度与尺寸精度。工作液槽设置在十字滑台的工作台面上，槽体采用可拆卸式的密封结构，方便加工完成后清理槽内堆积的金属蚀除物，工作台面上预留了标准T型槽，可适配通用的工件夹具、压板组件，不需要额外定制工装就能装夹大部分规则形状的工件。

　　关于外形尺寸与安装边界，这款设备的整体占地尺寸适配中小型车间的设备布局需求，不需要做特殊的地基处理，只要地面平整度满足普通机床安装要求即可放置；设备后侧预留了电气柜、工作液管路的走线空间，安装时需要在设备后侧留出不少于半米的维护空间，方便检修储丝筒传动机构、更换电极丝、清理工作液过滤系统；设备左侧没有突出的操作部件，可以贴邻车间隔断或者其他设备放置，右侧操作区域需要留出足够的人员操作空间，保证工件装夹、参数调整的操作便利性。设备顶部的走丝臂做了圆角过渡处理，没有尖锐的突出结构，避免车间内人员走动、工件转运过程中发生磕碰。

　　从结构细节来看，电极丝的导轮组件采用快拆式设计，日常维护更换导轮、调整导电块位置时不需要拆解大量周边结构，能减少设备停机维护的时间；工作液的喷嘴位置对准加工区域，可根据加工位置调整喷射角度，保证加工区域的电蚀产物能被及时冲除，避免二次放电影响加工质量。储丝筒的换向机构设置在传动端的侧面，换向行程可根据电极丝的缠绕长度调整，保证电极丝能均匀缠绕在储丝筒上，避免叠丝造成的电极丝断裂、张力波动问题。整个设备的外防护板采用拼接式安装，各个需要日常维护的部位都设置了可拆卸的检修门，不需要整体拆解外罩就能完成日常的保养操作，这也是量产工业设备在结构设计中必须考虑的运维便利性需求。
