便携式户外作业手持聚焦照明灯具结构

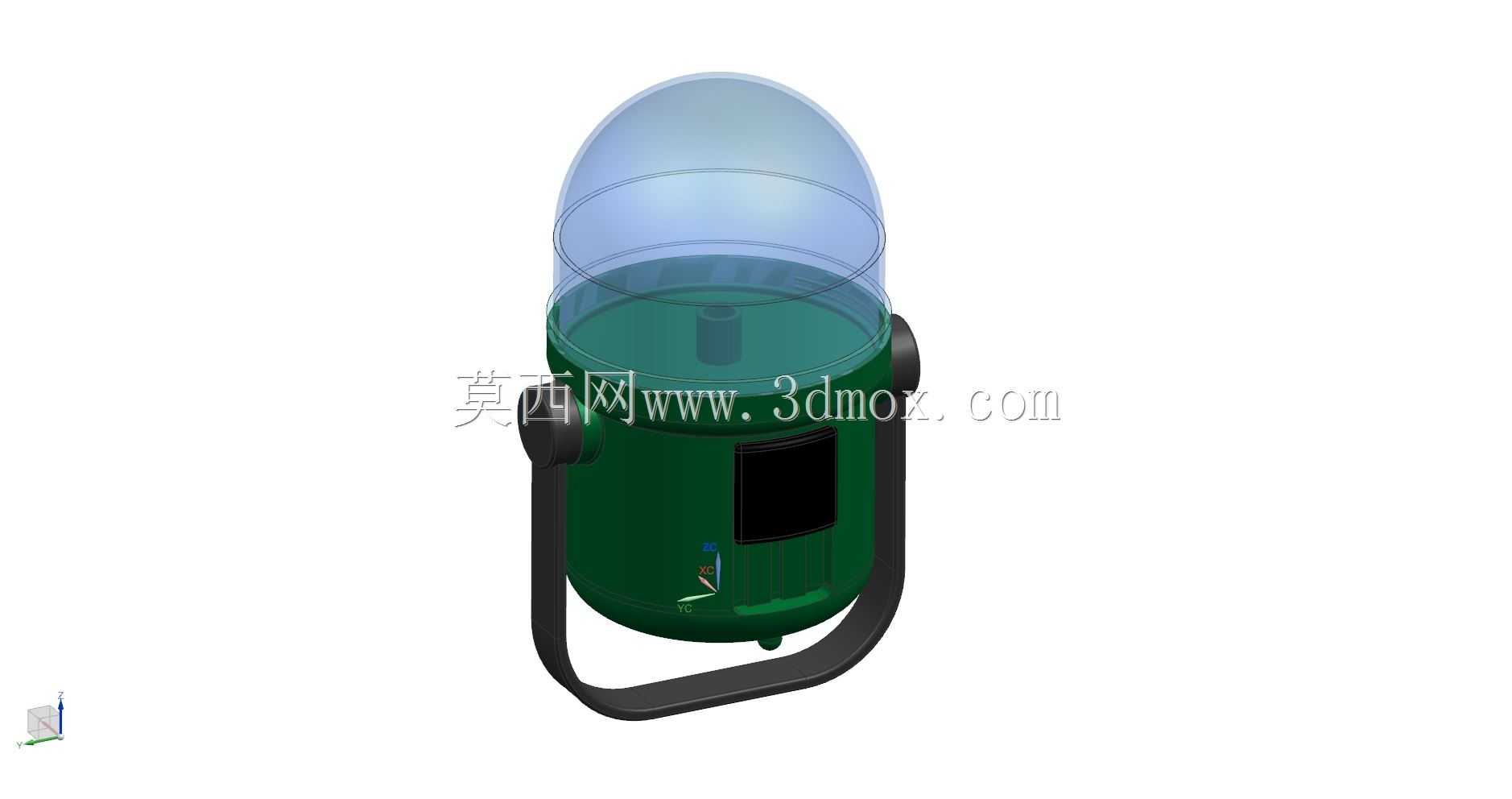

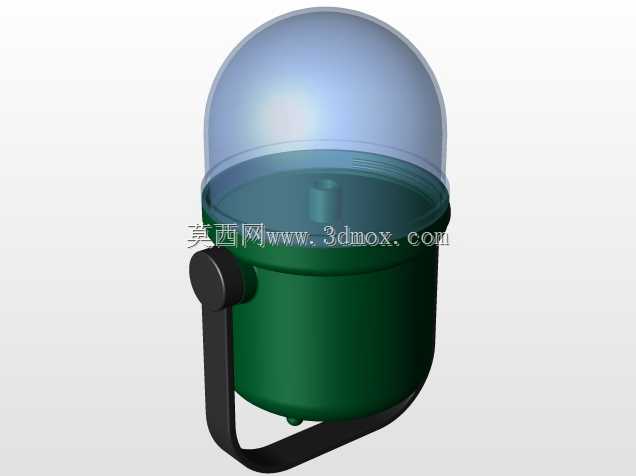

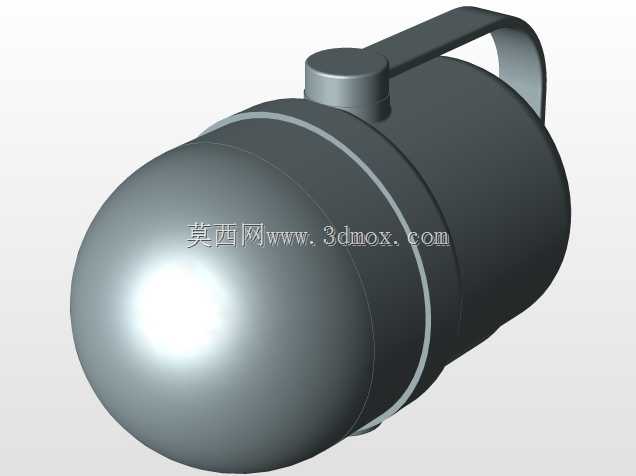

　　这款聚焦照明灯具的三维结构，最初是针对户外巡检、夜间施工作业、应急抢修场景的照明需求开发的，区别于固定安装的工业照明设备，它的核心使用逻辑是单人可携带、可快速调整照射角度，在无外接电源的场景下提供集中的高亮度照明输出。从结构设计逻辑来看，整体采用立式筒状主体搭配U型可调支架的布局，主体下半部分为电池与控制电路的容纳仓，仓体做了等壁厚的加强筋设计，既可以容纳圆柱型锂电芯组，也能在跌落时通过筋位分散冲击力，避免内部电芯受挤压出现安全隐患；主体侧面预留的矩形区域是控制开关与电量指示模块的安装位，位置刚好对应单手握持时拇指的操作范围，不需要调整持握姿势就能完成开关与亮度档位的切换。上部的透明灯罩采用半球形弧面设计，

　　和下部灯座的配合面做了阶梯式止口，配合密封胶圈可以达到日常户外使用的防水防尘要求，灯罩内部预留了反光杯与LED光源组件的安装空间，半球形的外轮廓不会在灯罩表面积水积灰，同时也能避免外力直接冲击到内部的光源组件。外部的U型支架通过两侧的阻尼转轴和主体连接，转轴位置做了径向的防滑齿结构，调整角度后可以依靠阻尼保持固定，不需要额外的锁紧结构，既可以让灯具直立放置在平面上提供向上或者斜向的照明，也可以通过支架挂在管道、脚手架杆件上解放双手，甚至可以手持支架作为移动照明使用，支架的底部做了小面积的平面支撑脚，直立放置时不会轻易倾倒。从安装边界尺寸来看，主体筒身的直径控制在80mm以内，不含支架的整体高度在160mm左右，

　　加上支架的总高度不超过200mm，整体重量控制在500g以内，适合放入工具包或者随身佩戴的工具袋中携带，不会给作业人员增加过多的负重。在实际工程应用中，这类灯具常被用于电力线路夜间巡检、设备维保的局部照明、防汛应急的现场移动照明，甚至是户外勘探的辅助照明，设计时特意将重心控制在主体下半部分，不管是直立放置还是调整角度照射，都不会出现头重脚轻倾倒的问题；灯罩的透光件选用耐冲击的透明工程材质，即使在施工场景中被小颗粒砂石飞溅击中，也不会出现碎裂的情况，避免光源损坏影响现场作业。结构建模时对各个配合面的公差做了预留，灯座和电池仓的配合采用卡扣加螺丝的双重固定，既方便后期更换电池或者维修电路，也能保证整体结构的连接强度，

　　U型支架的转轴位置预留了标准件的安装孔，可以直接采购现成的阻尼转轴进行装配，不需要单独开模制作转轴零件，有效降低了生产装配的成本。和普通的手持手电筒不同，这款聚焦灯的照射角度调整范围更大，可以实现从垂直向上到水平向前的全角度调整，不需要像手电筒一样一直手持对准照射区域，在需要长时间固定照明的作业场景中，直接放置在地面或者设备表面就可以持续提供稳定的聚焦照明，光线的汇聚角度经过结构优化，在3米距离上的照射光斑直径可以控制在1米左右，足够覆盖单个设备维保的作业区域，同时不会因为光线过于分散导致照明亮度不足。
