带蜗壳外壳的离心式叶轮结构设计

这套带外壳的叶轮结构，常见于中小功率离心式流体输送设备中，不管是常规通风换气的管道风机，还是小流量工况的清水离心泵、工业设备配套的散热风轮，都能见到同构型的设计逻辑。实际应用里，叶轮作为核心做功部件，负责将转轴输入的机械能转化为流体的压力能与动能，外部的蜗壳外壳则承担导流、汇流、承压的作用，同时约束流体流动路径，避免叶轮高速旋转时流体无规则散射，降低流动过程的能量损耗。

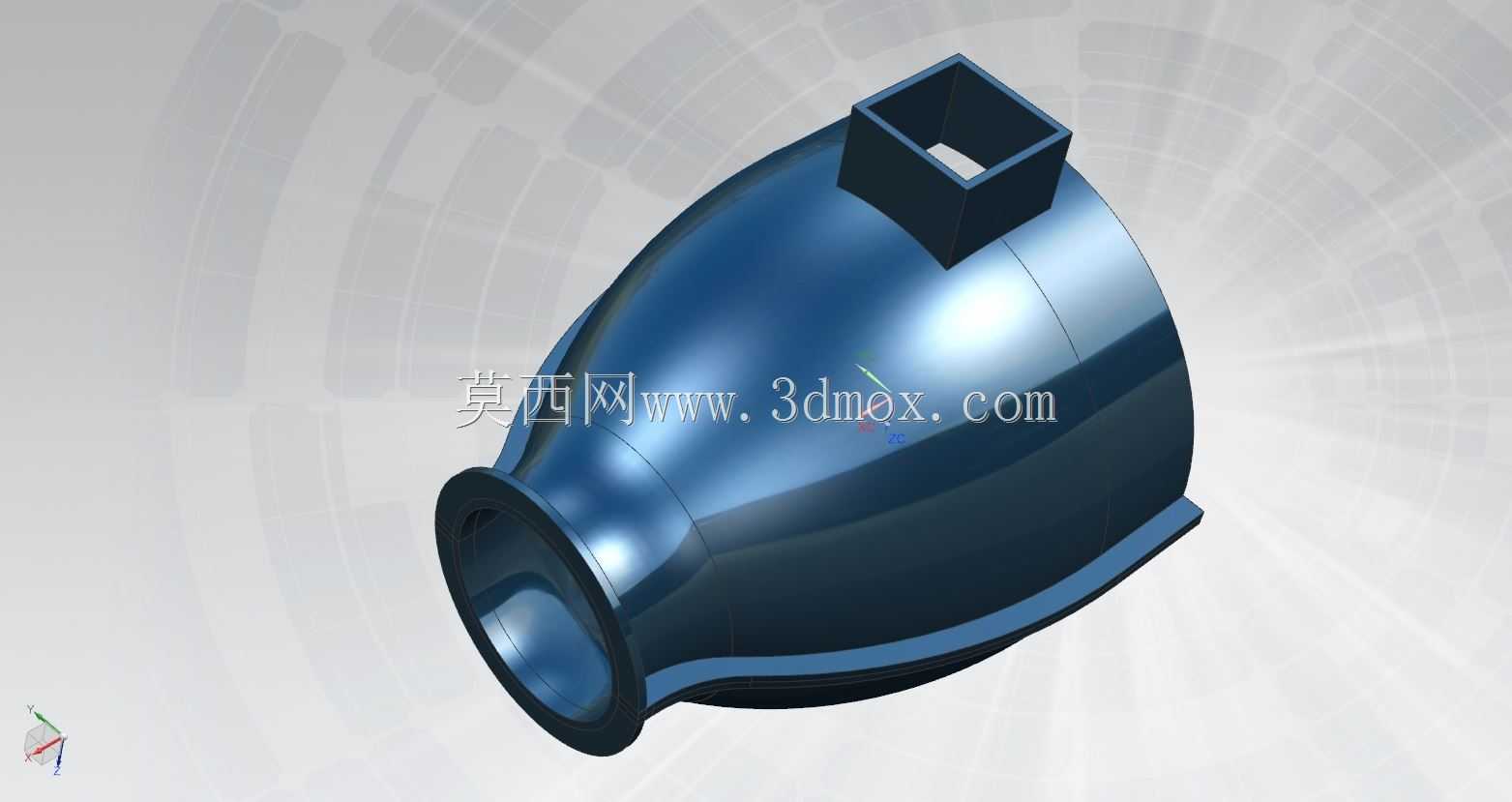

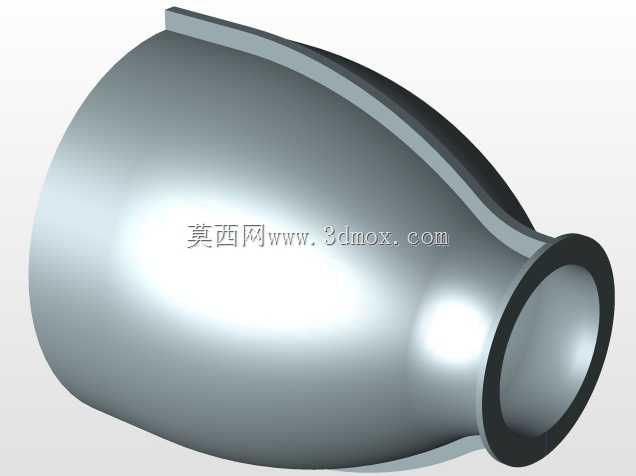

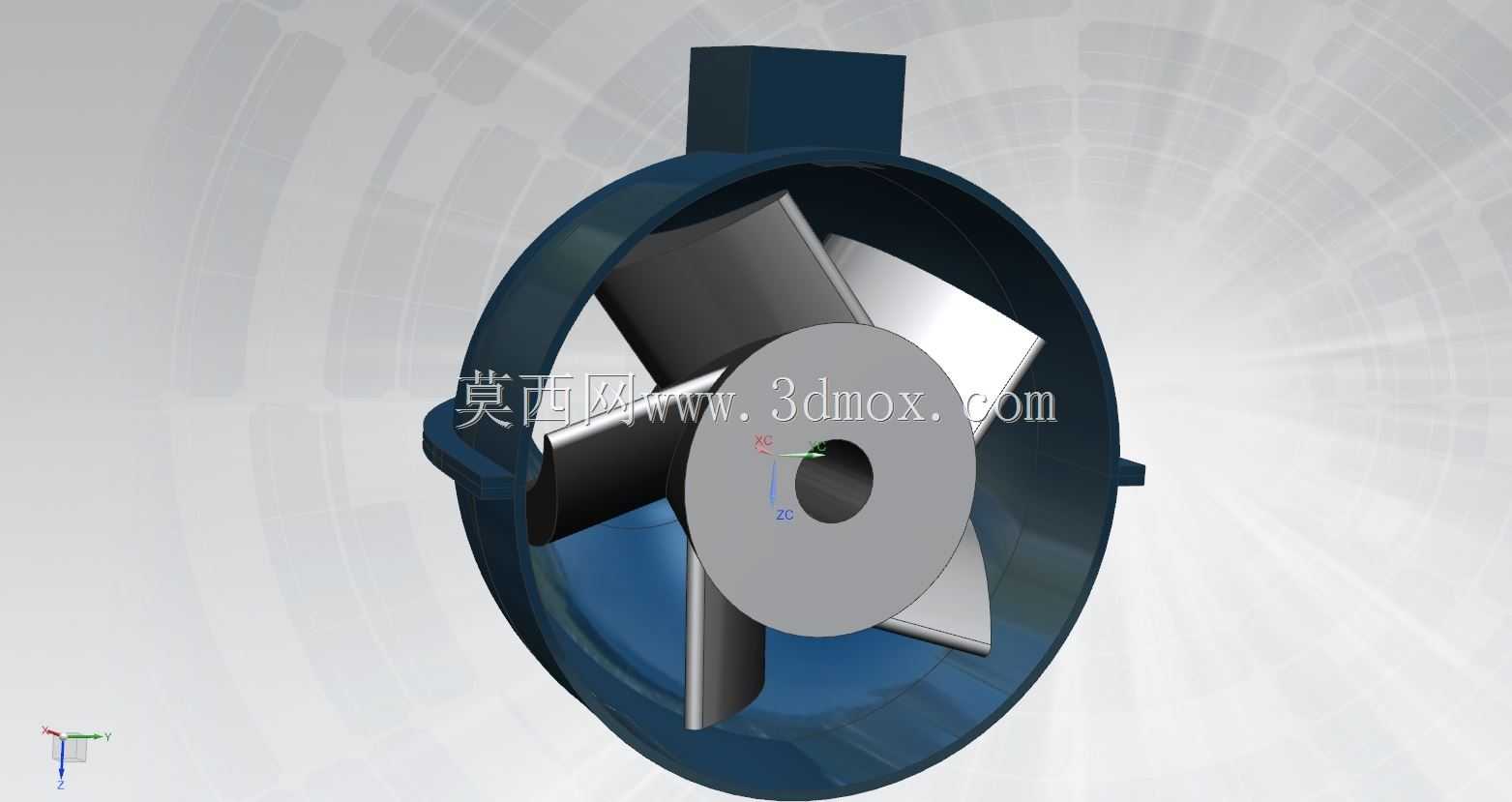

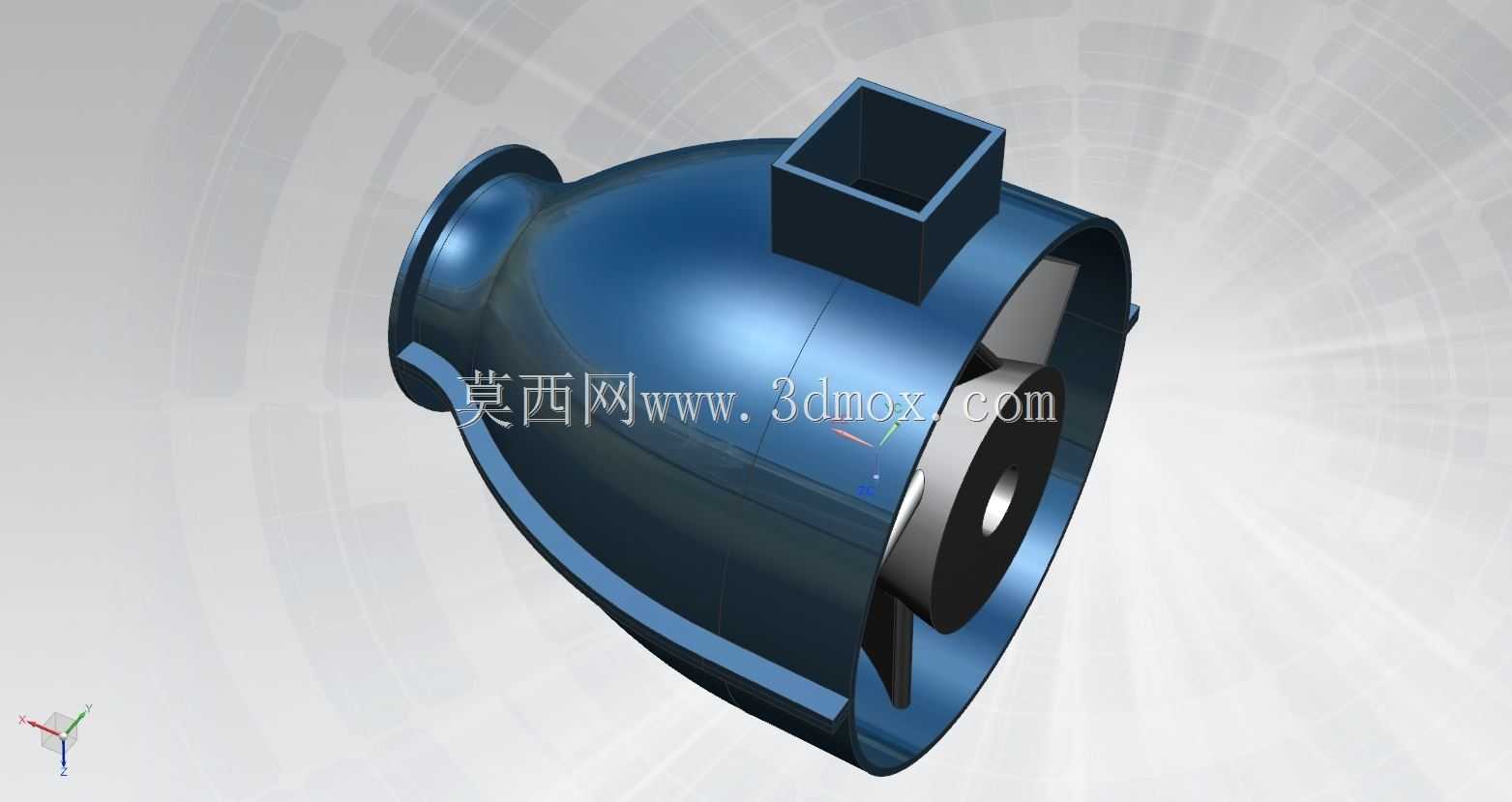

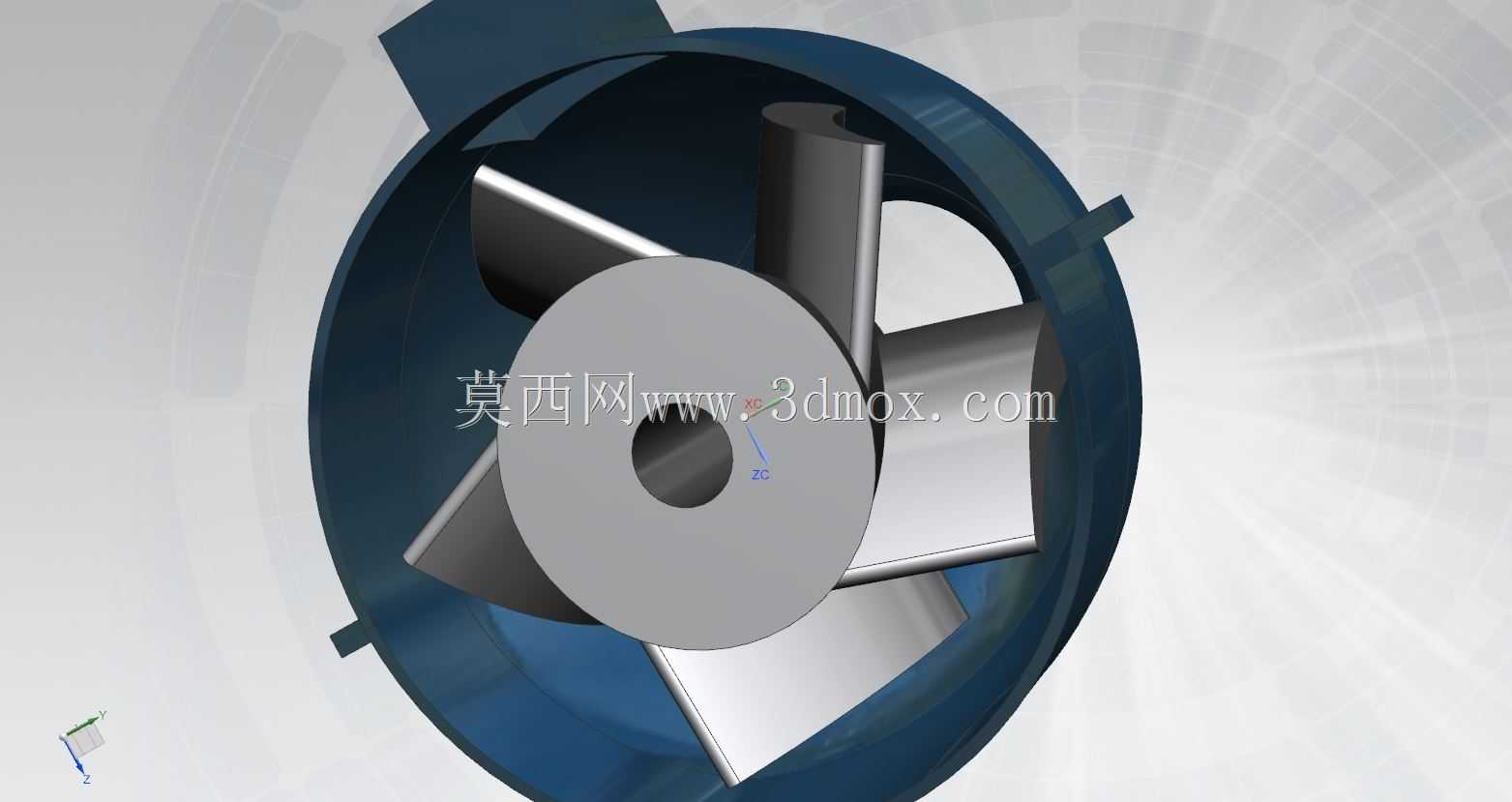

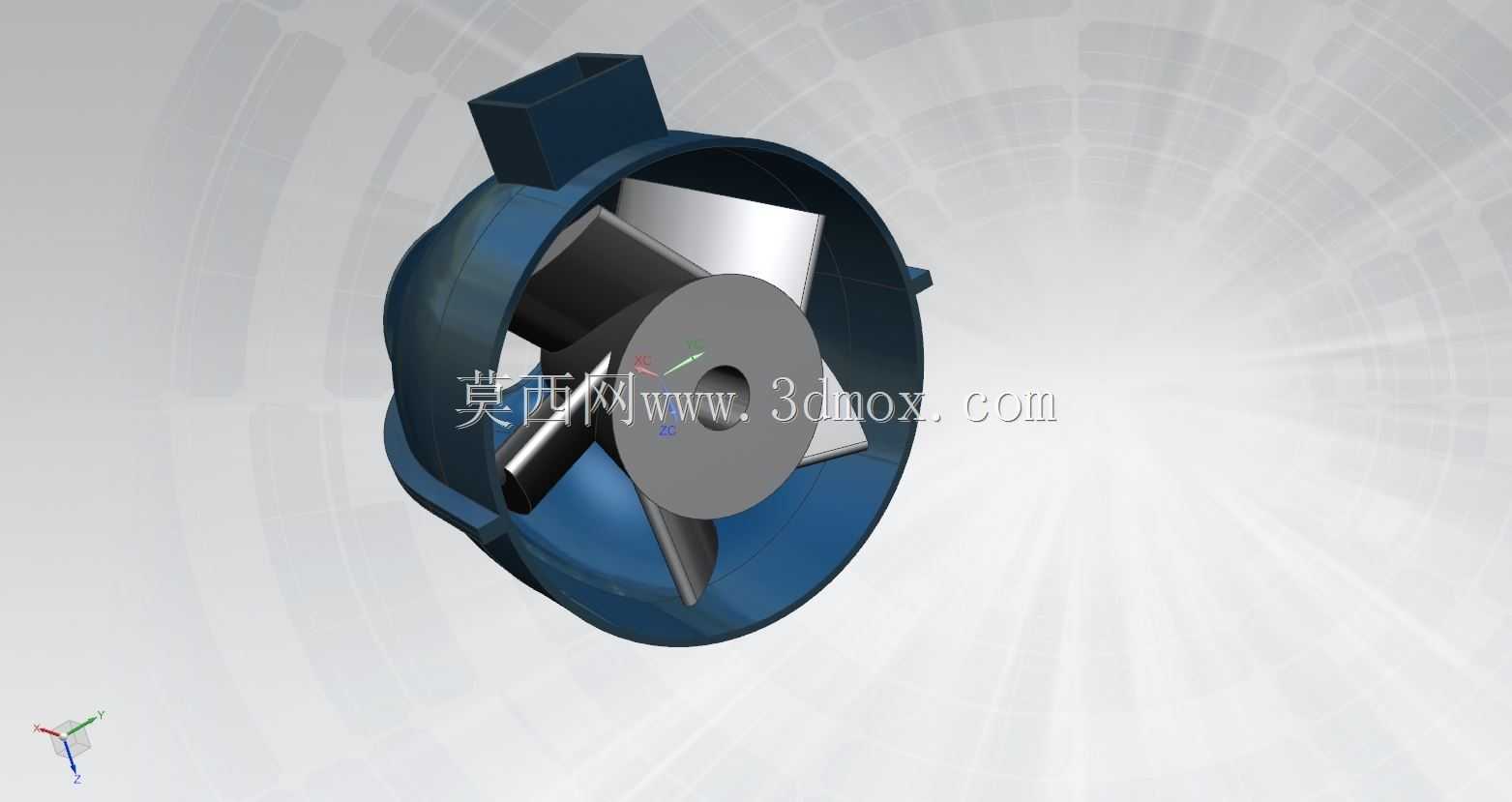

从设计思路来看，这款叶轮采用后弯式叶片构型，叶片数量适配小尺寸壳体的流道分布，叶片型线做了平滑过渡处理，能减少流体在叶片入口处的冲击损失，叶轮中心的轴孔采用直孔配合键槽的连接方式，可直接与驱动电机的输出轴对接，轴孔周边的轮盘做了加厚处理，抵消高速旋转时产生的离心应力，避免长期运行出现轮盘变形。外部的蜗壳外壳采用环形流道设计，侧壁预留的方形接口为流体出口，与叶轮轴向的入口形成90度转向的流道，符合离心式设备的流体走向规律，壳体边缘设置的卡扣式凸耳结构，可直接与设备的端盖或者进风圈卡合固定，不需要额外设计复杂的连接法兰，适配小功率设备快装的需求。

在安装边界上，叶轮的外径与壳体内壁保留了均匀的径向间隙，间隙值控制在叶轮直径的千分之五到千分之八区间，既避免叶轮旋转时与壳体内壁发生刮蹭，又能减少间隙处的流体回流损失。壳体的轴向深度完全覆盖叶轮的轴向宽度，叶轮装配后前端面与壳体入口端的距离预留了3到5毫米的调整空间，方便安装时调整叶轮与进风口的同轴度，降低运行时的振动与噪音。实际选型适配时，这类结构通常适配转速在1450转到2800转区间的驱动单元，输送介质为常温空气或者清水类低粘度流体，过流表面的粗糙度控制在Ra3.2以下，能进一步降低流动阻力，提升整体运行效率。壳体外侧的方形出口尺寸与常规同规格设备的管路接口通用，不需要额外做变径处理就能直接对接管路，降低现场安装的改造成本。
