曲面异形安装支撑支架结构设计

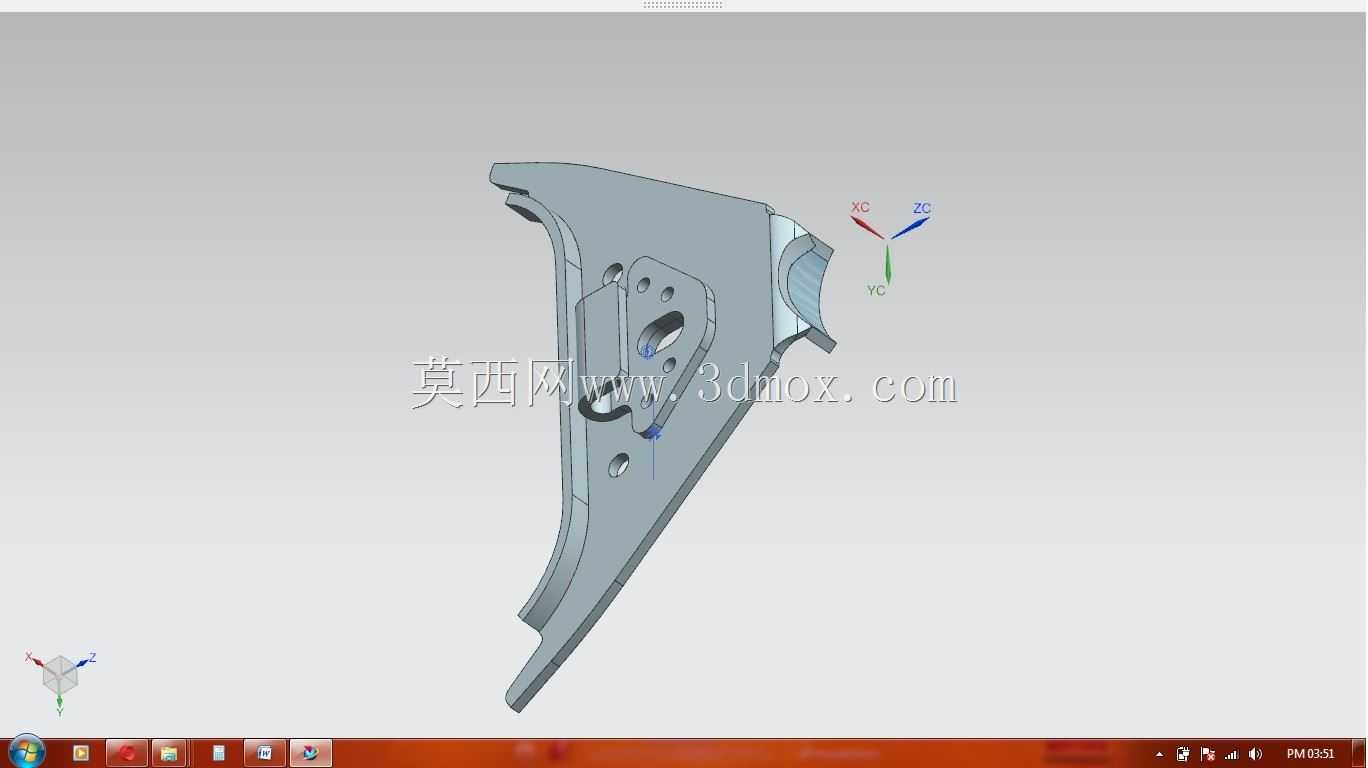

该异形支撑支架多用于需要曲面贴合安装的设备连接场景，常见于交通工具内饰侧围、专用设备舱体内部的构件固定环节，核心作用是实现两个非平行安装面之间的刚性连接，同时承担分散局部载荷、避让周边运动部件的功能。从结构设计逻辑来看，支架整体采用变截面曲面构型，一侧为与安装基体完全贴合的弧形贴合面，设计时严格匹配基体的曲面曲率，保证安装后无装配间隙，避免长期受载出现应力集中导致的连接松动；另一侧延伸出带多组安装孔的支撑臂，孔位排布根据待固定部件的安装点位做对应匹配，其中长圆孔的设计预留了装配调节余量，可抵消部分加工与装配累积误差，降低现场安装的对位难度。支架本体设置了多道加强筋结构，筋条走向顺着主要载荷的传递路径布置，在不额外增加整体壁厚的前提下，大幅提升构件的抗弯折、抗扭转变形能力，适配设备运行过程中产生的振动、冲击载荷工况。安装边界方面，弧形贴合面的轮廓尺寸完全适配对应安装区域的基体外形，不会超出安装位边缘干涉周边其他构件的布置；支撑臂的延伸长度经过空间校核，在保证待固定部件安装位置精度的同时，预留了足够的操作空间，方便装配时紧固件的拧紧作业，也给后续的维护拆装留出操作余量。结构上的减重孔设计，在不影响整体结构强度的前提下，有效降低了构件自身重量，符合轻量化设计的工程需求，同时减重孔的边缘均做了倒角处理，避免应力集中导致的疲劳开裂。整个构件的壁厚过渡均匀，无突变的截面结构，适配冲压或精密铸造的加工工艺，减少加工过程中的变形风险，各安装孔的位置度公差根据装配要求做了对应设定，保证批量加工时的装配互换性。
