多杠杆压紧式车用离合器片结构设计

这套离合器结构主要配套内燃动力传动系统，在乘用车辆、小型工程机械、农用动力设备的传动链路中承担核心的动力通断控制功能，安装位置处于发动机飞轮输出端与变速器输入轴之间，是动力传递路径上首个可控的动力节点。日常作业场景中，操作人员踩下离合操纵机构时，这套结构会快速切断飞轮向传动系统输送的扭矩，为换挡动作提供无载荷的操作条件，避免换挡过程中齿轮副出现硬冲击打齿；松开操纵机构时，结构会依靠周向均布的压紧弹簧提供稳定正压力，将摩擦片紧紧压合在飞轮端面，依靠接触面的静摩擦力传递发动机输出的全部扭矩，保证动力无滑差输送至下游传动部件。

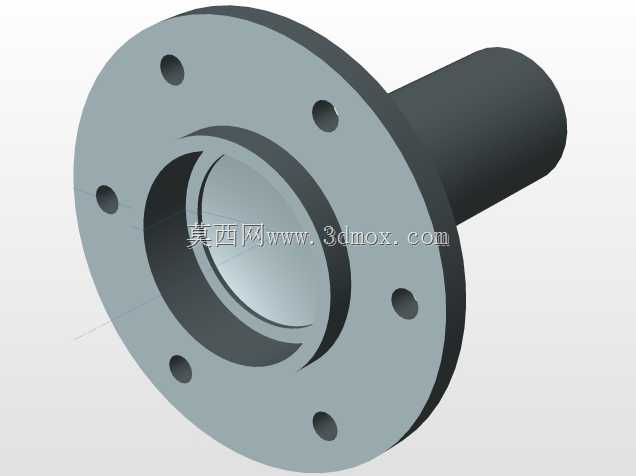

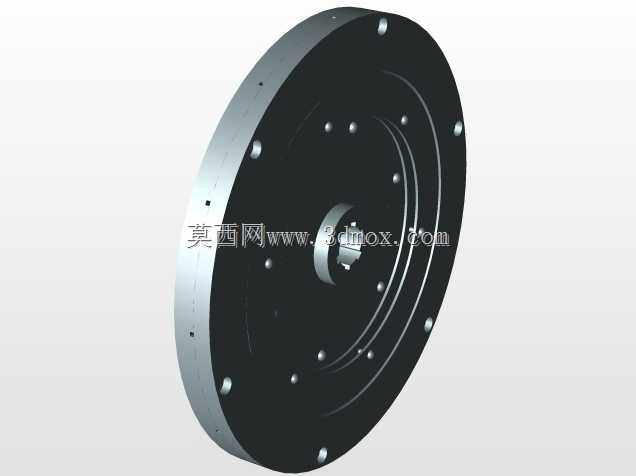

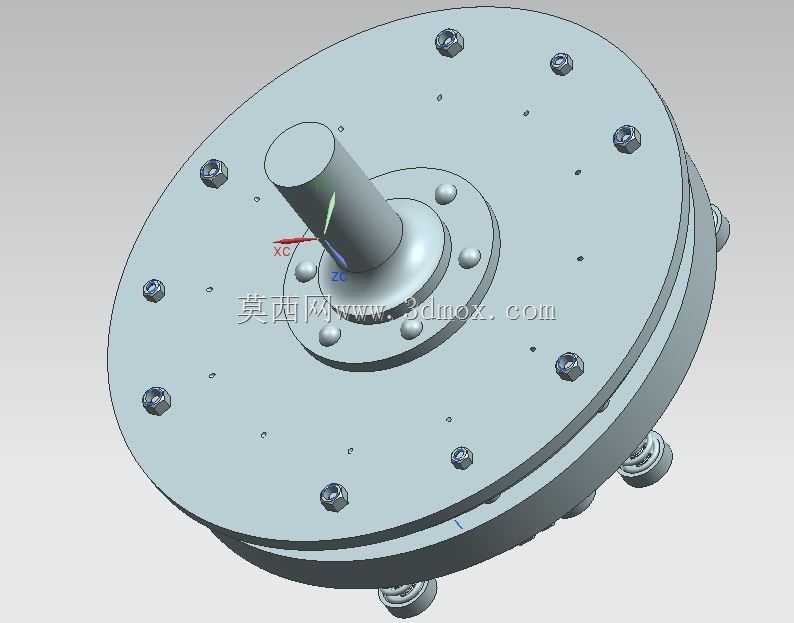

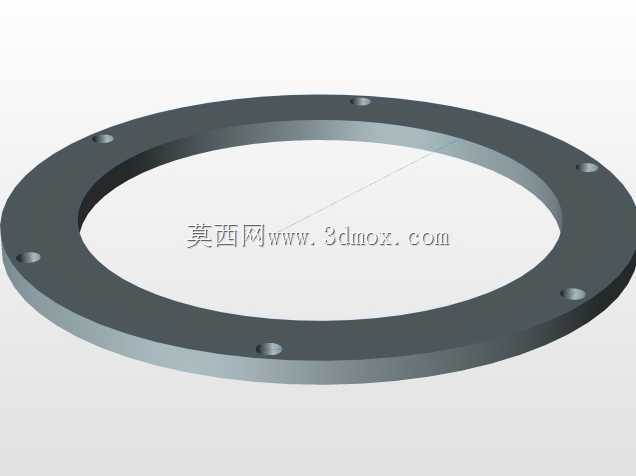

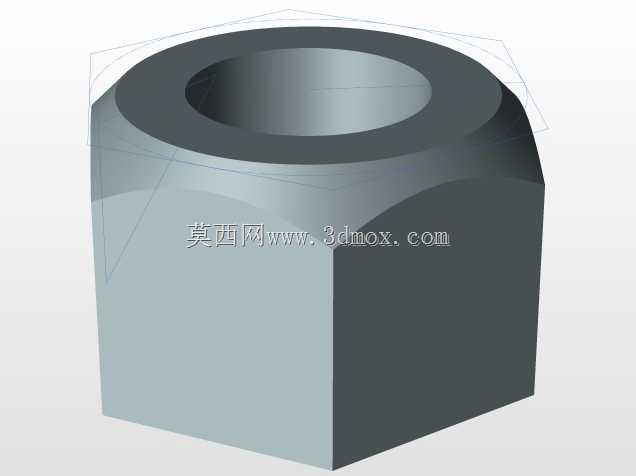

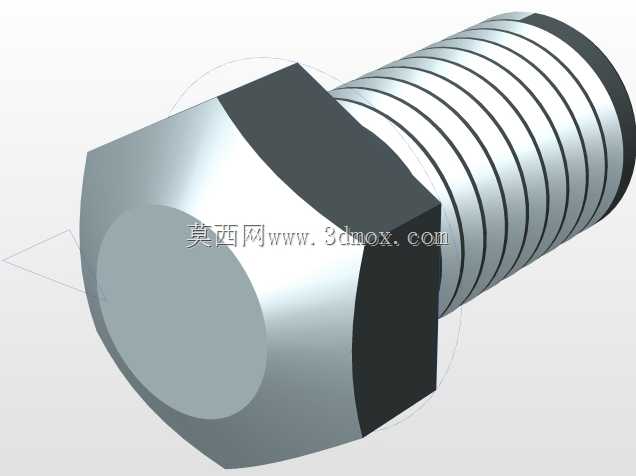

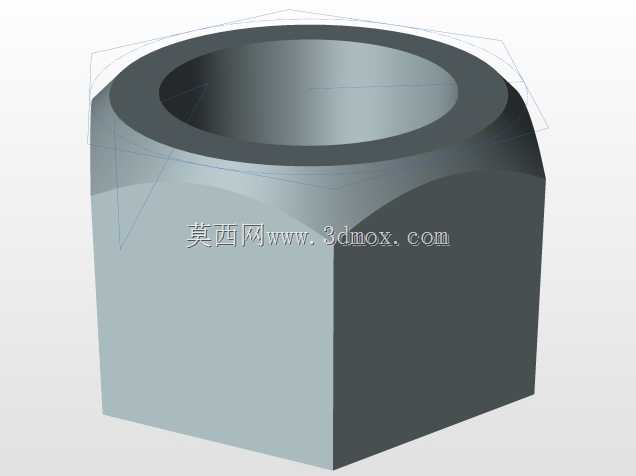

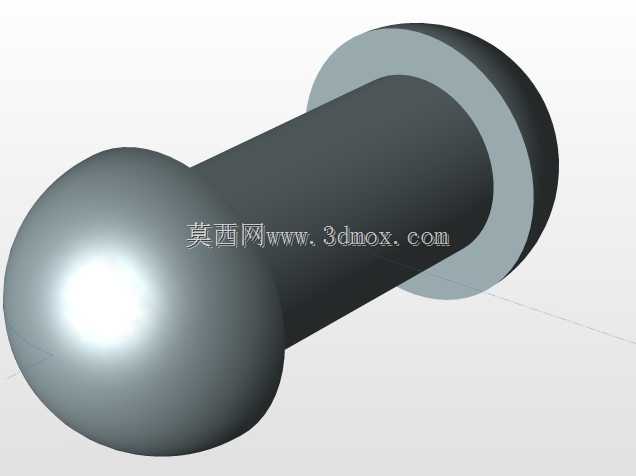

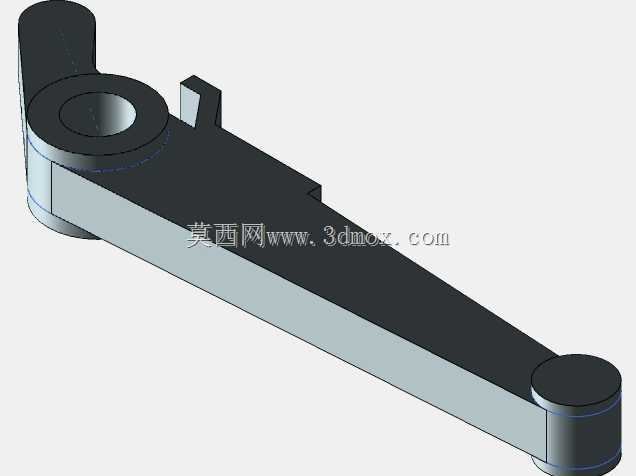

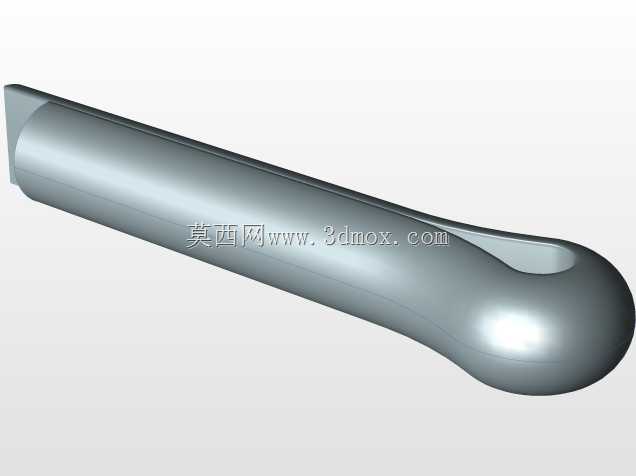

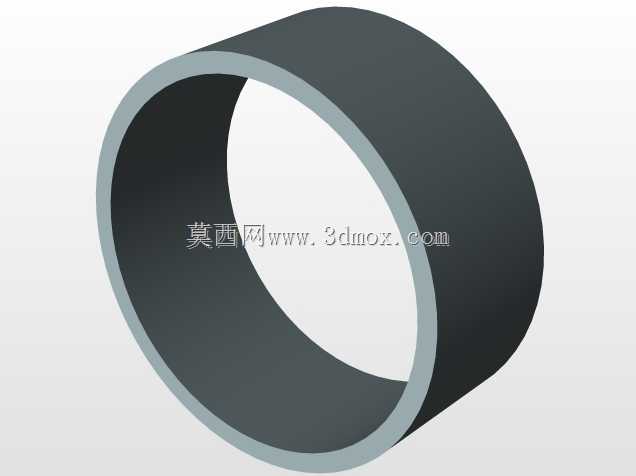

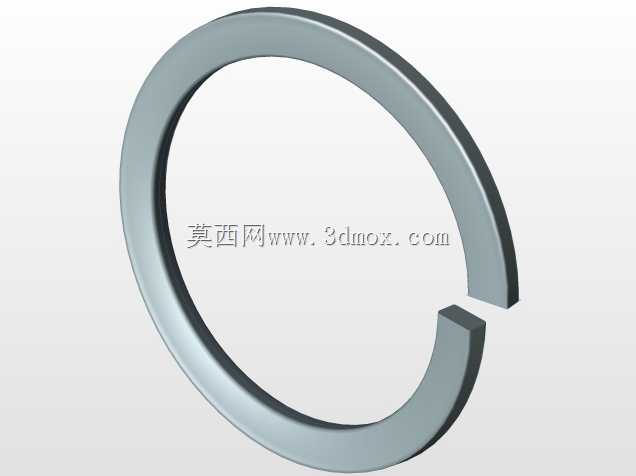

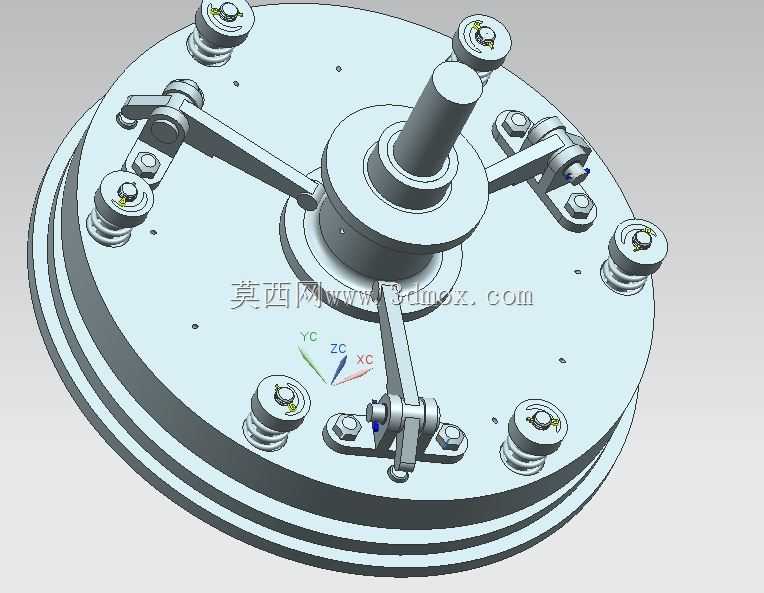

从结构设计逻辑来看，这套总成采用周向三杠杆均布的压紧释放结构，相比传统膜片弹簧离合结构，杠杆式的压合行程更大，对摩擦片磨损后的间隙补偿能力更强，适合长期在高粉尘、高负荷的作业场景下使用，维护时调整杠杆端部的调节螺母即可补偿摩擦片的磨损量，无需整体更换压盘总成。中心的分离轴承承推结构直接对接分离拨叉的推力，拨叉动作时推动分离轴承沿输入轴轴向移动，通过杠杆机构的支点转动同步抬起压盘，实现摩擦片的压力释放，整个动作过程中三个杠杆的动作同步性直接决定离合分离的彻底程度，设计时对三个杠杆的安装孔位同轴度、杠杆臂长公差都做了严格约束，避免出现分离不彻底、离合结合抖动的问题。

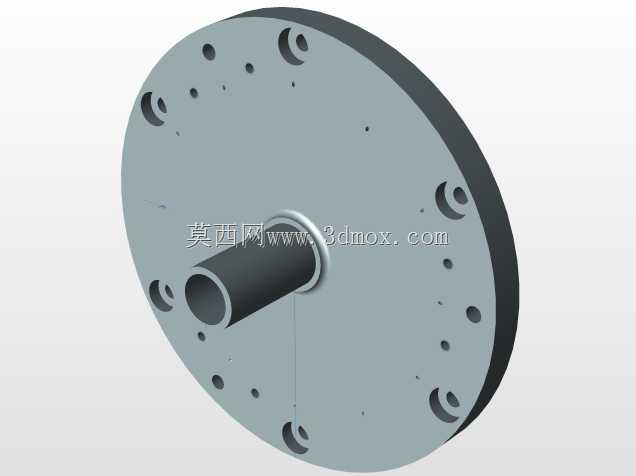

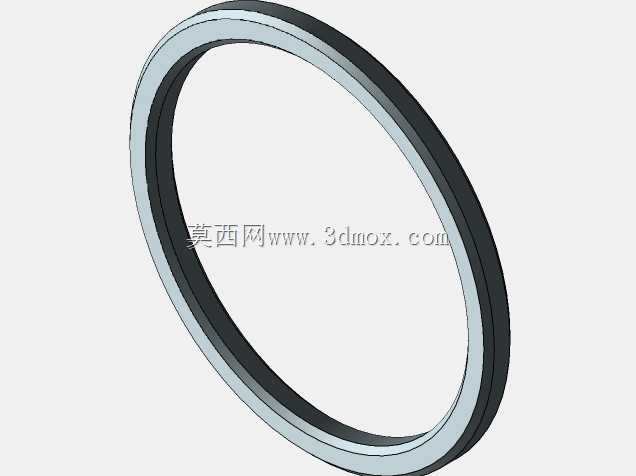

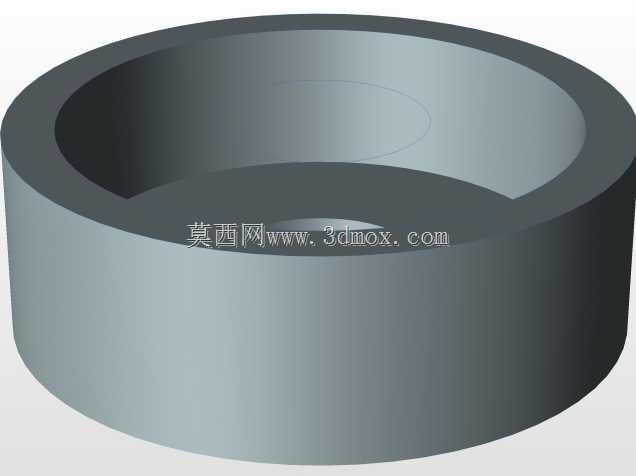

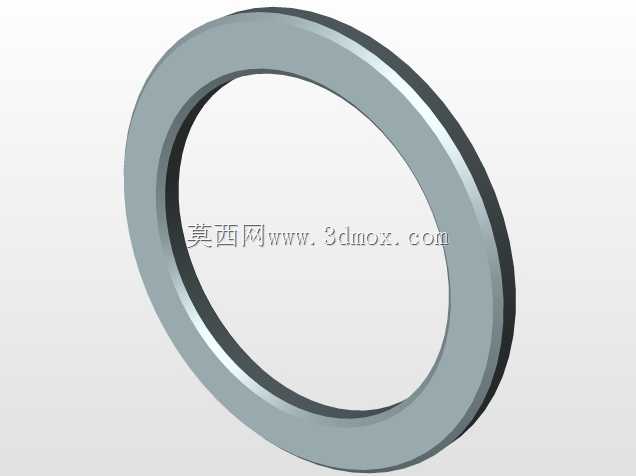

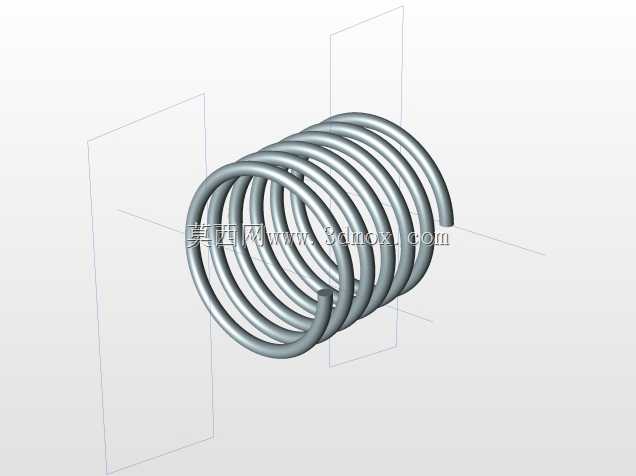

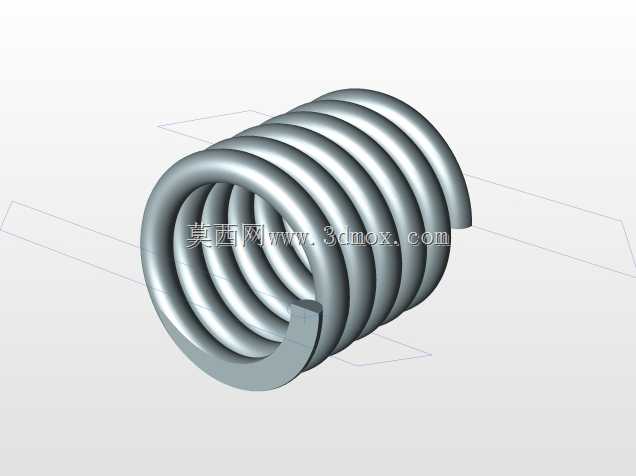

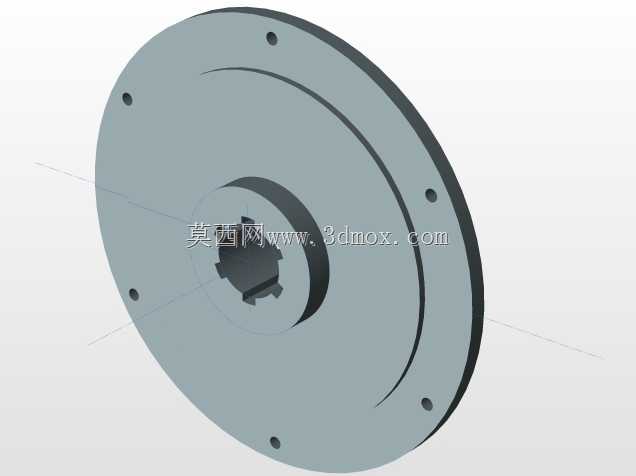

安装边界层面，这套总成的外圈定位止口与飞轮端的定位止孔采用间隙配合，装配时依靠周向的固定螺栓实现与飞轮的刚性连接，中心的花键孔与变速器输入轴的花键轴采用滑动配合，保证离合动作时从动片可以沿轴向顺畅滑动，不会出现卡滞。周向布置的压紧弹簧采用等刚度圆柱螺旋弹簧，每个弹簧的预压量在装配时统一调整，保证压盘对摩擦片的压力沿圆周方向均匀分布，避免局部压力过大导致摩擦片偏磨、烧蚀。摩擦片本体采用环形分体结构，两侧铆接摩擦衬片，衬片材料采用耐温耐磨的复合摩擦材料，能够承受短时滑磨产生的高温，不会因为频繁半联动出现材料快速失效的问题。

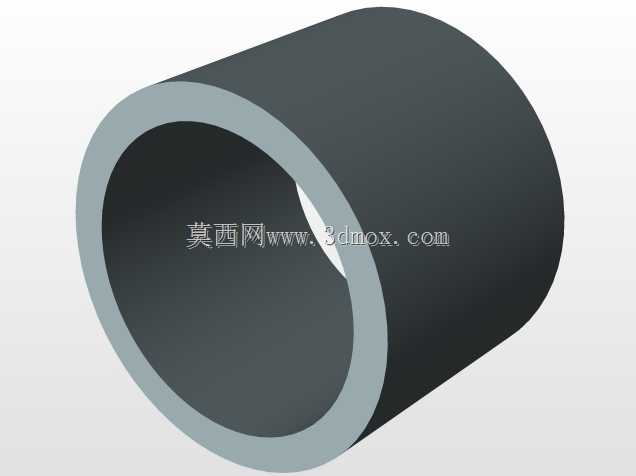

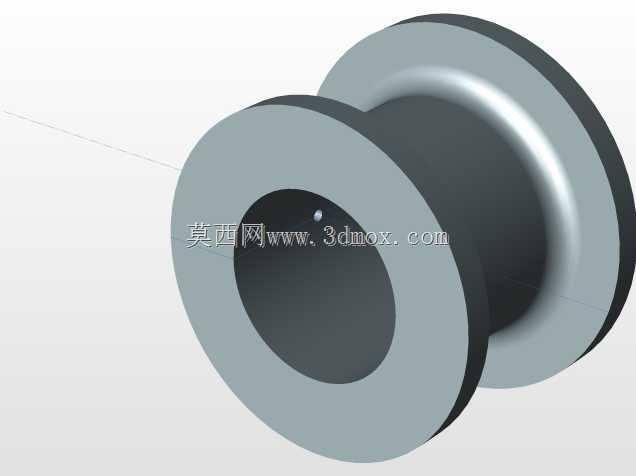

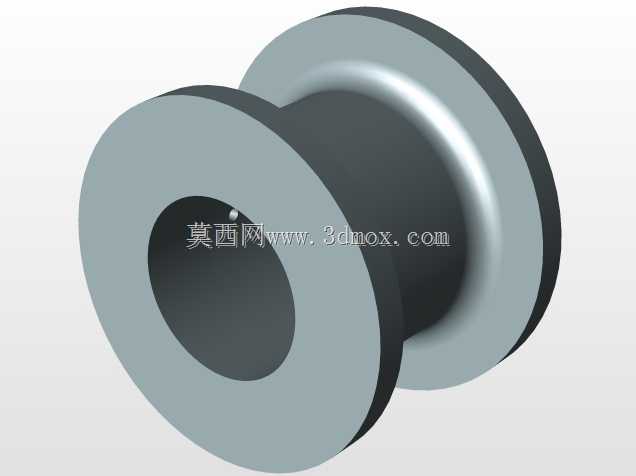

实际使用过程中，这套结构的分离行程设计预留了足够的冗余量，即使摩擦片磨损到极限厚度，分离轴承的自由行程仍能保证离合彻底分离，不会出现摩擦片长期半联动打滑的故障。同时杠杆机构的铰接点都采用了自润滑衬套结构，长期往复动作无需额外加注润滑脂，降低了日常维护的工作量，适合在维护条件有限的户外作业场景下配套使用。
