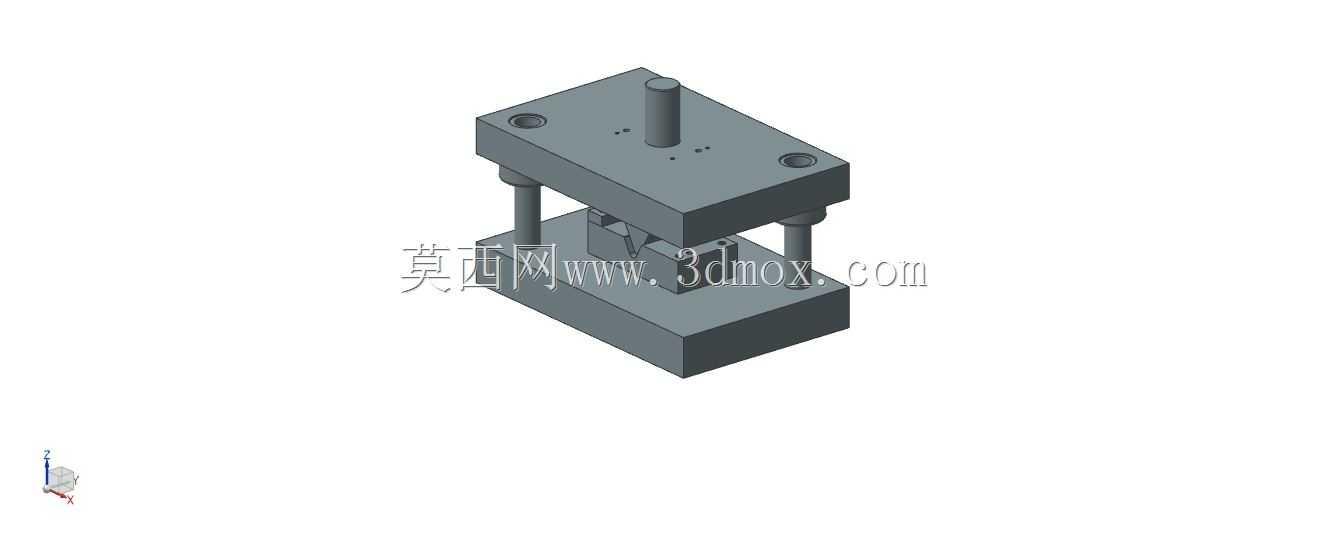

立式导柱式板材弯曲成型冲压模具

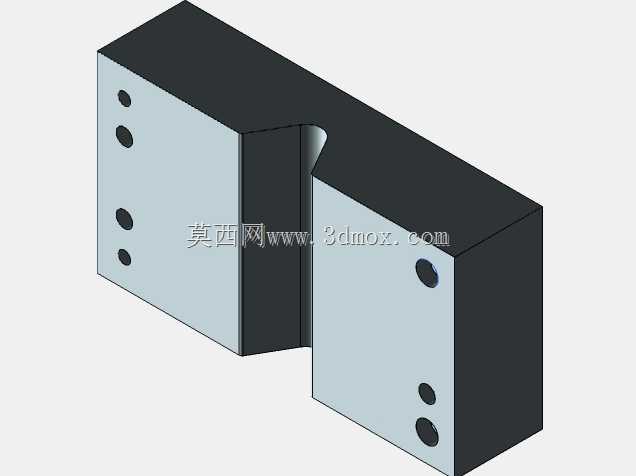

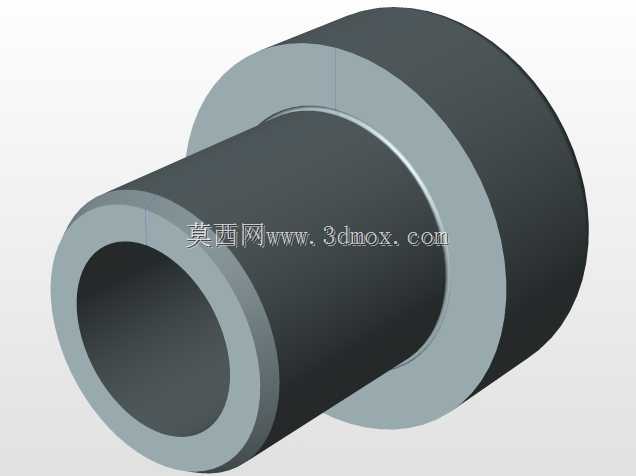

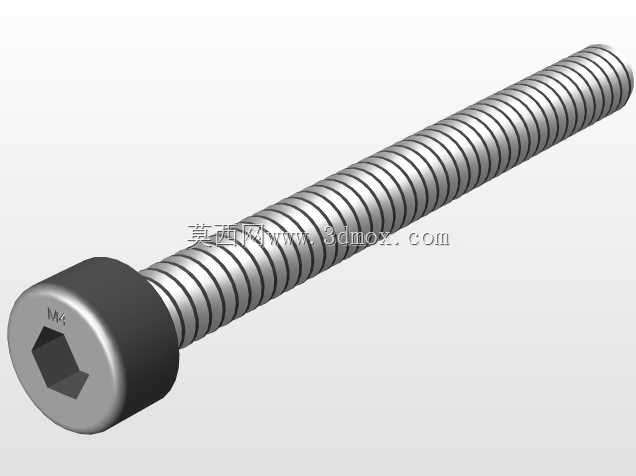

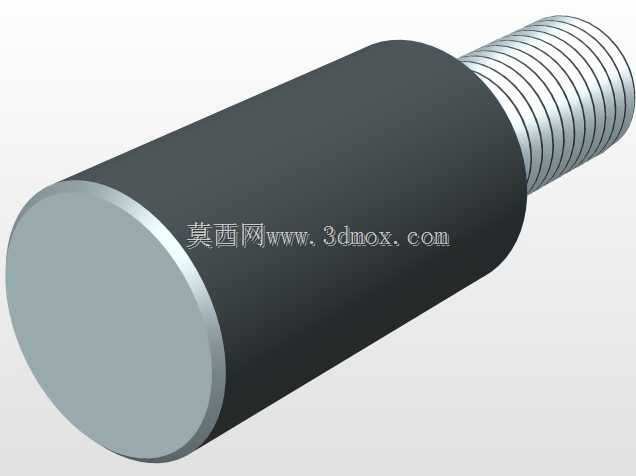

这套弯曲成型工装主要适配中小吨位开式压力机安装使用，常见应用场景覆盖五金汽配、家电钣金、民用五金件的折弯工序，针对薄钢板、冷轧板、有色金属薄板的90度及特定角度弯折加工设计，可直接替换原有同安装规格的成型模架，适配常规批量冲压生产线的工位排布。从结构设计来看，模架采用后侧双导柱导向结构，导柱与导套采用间隙配合公差，合模过程中可自动校正上下模的对位偏差，避免长期冲压震动导致的啃模、成型尺寸偏移问题，上模座预留的模柄孔可直接与压力机滑块连接，无需额外加装转接法兰，下模座开设的沉头安装孔可通过T型螺栓快速固定在压力机工作台面，安装边界适配常见16吨到63吨开式压力机的工作台开孔尺寸，无需对现有设备做改造即可投产。成型工位的设计上，凸模与凹模的工作刃口做了R角过渡处理，避免硬弯折导致的板材应力集中开裂，针对不同料厚的弯折回弹量，设计阶段提前预留了回弹补偿角度，试模阶段仅需微调凸模下行深度即可获得稳定的成型角度，无需反复修磨刃口。模架的卸料结构采用内置弹性卸料装置，弯折完成后上模回程时可自动将卡在上模的工件脱出，避免人工取件的安全隐患，同时可防止工件带料导致的成型面刮伤。整套结构的受力路径经过优化，冲压力通过模柄、上模座均匀传递到凸模，再通过凹模、下模座分散到设备工作台，避免局部应力集中导致的模架变形，长期连续冲压工况下可保持稳定的成型精度。日常维护时，仅需定期给导柱导套加注润滑脂，检查紧固螺栓的预紧力即可，易损的成型镶块采用快拆结构，磨损后可单独更换，无需整套模架报废，有效降低生产中的工装维护成本。
