带顶出装置的倒置式冲压工装结构

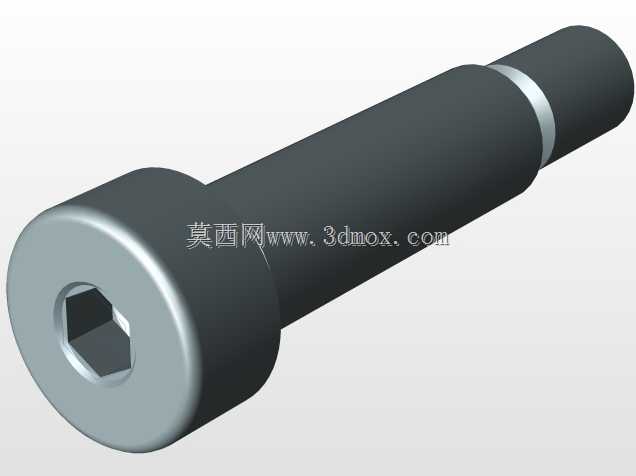

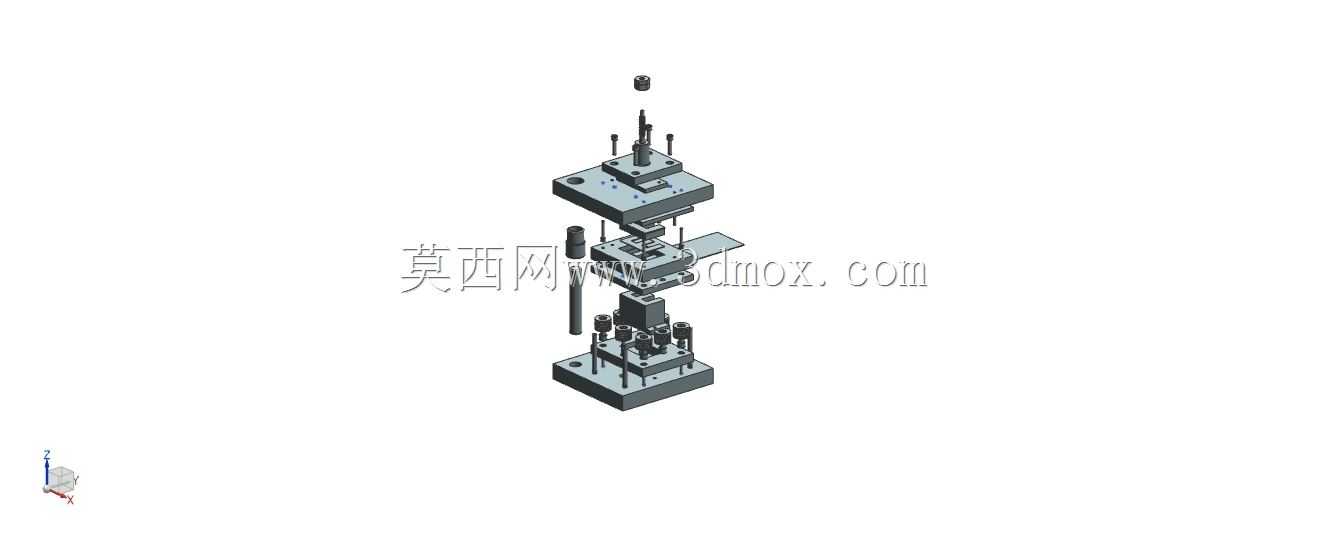

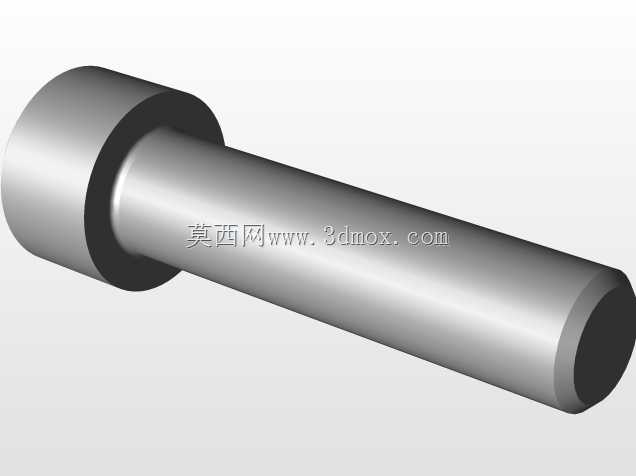

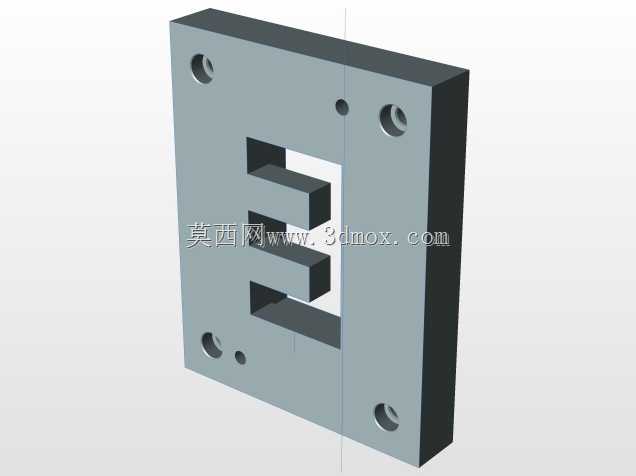

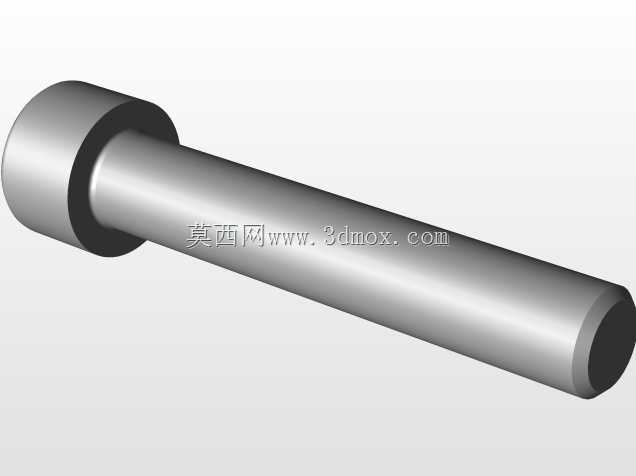

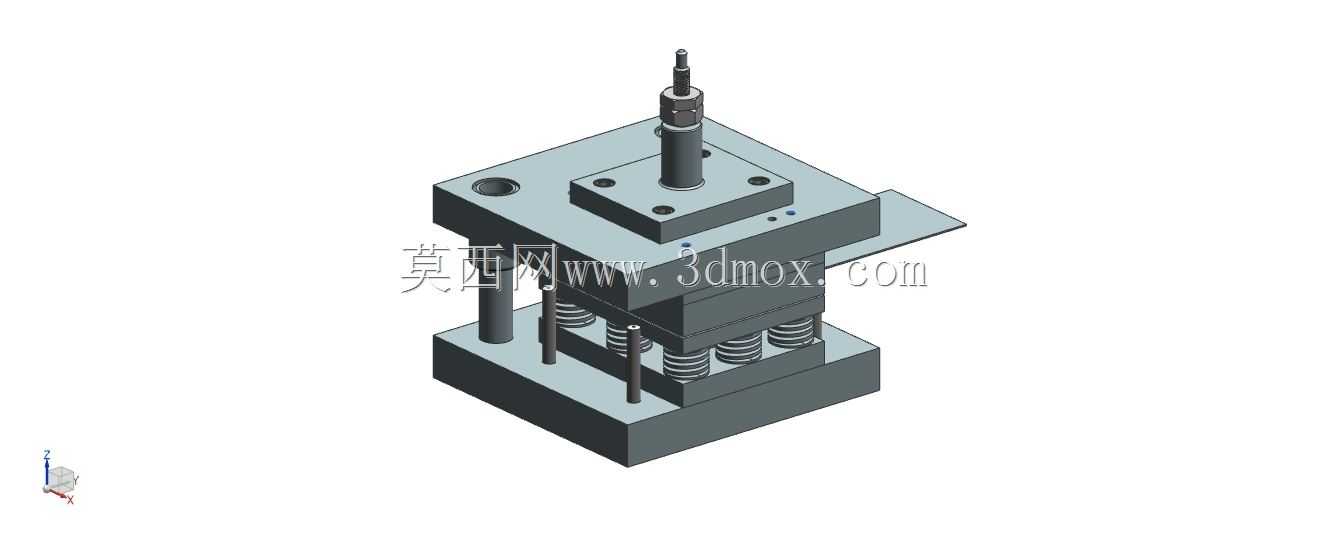

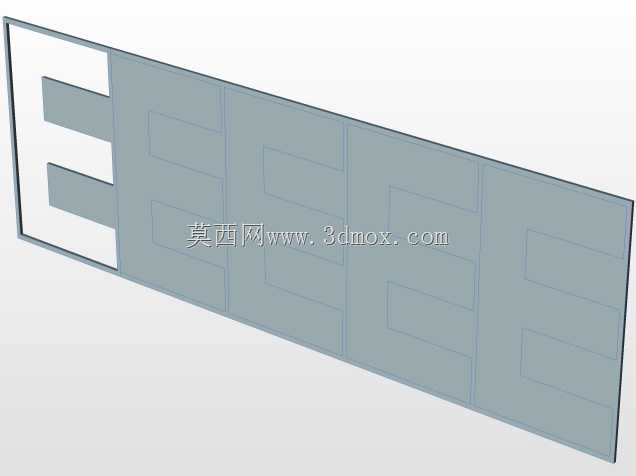

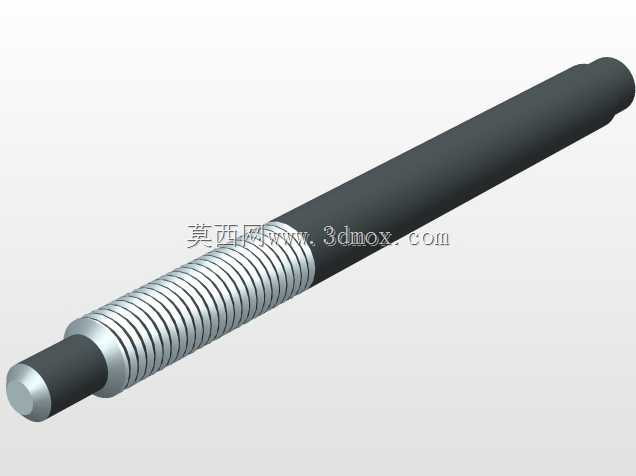

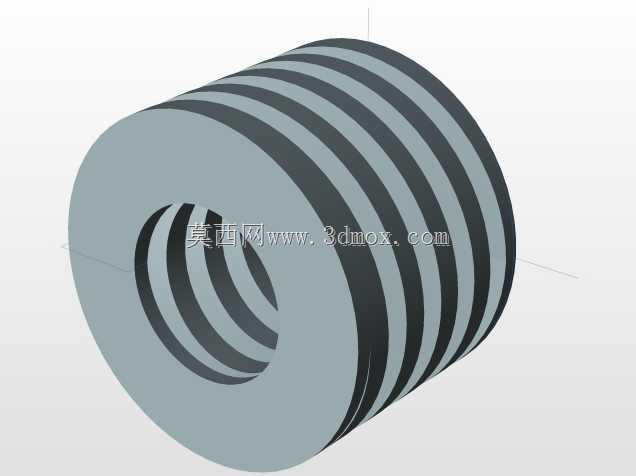

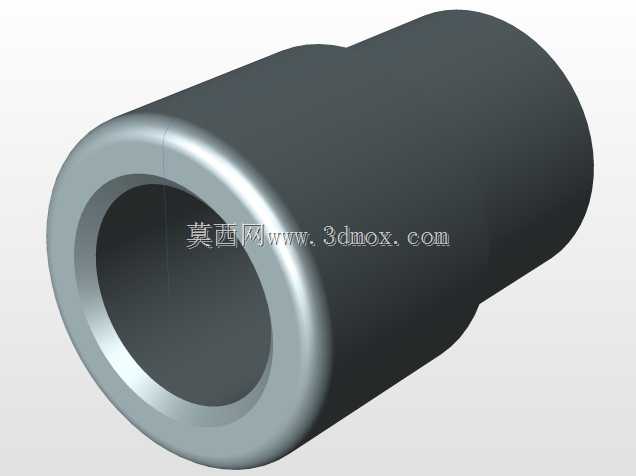

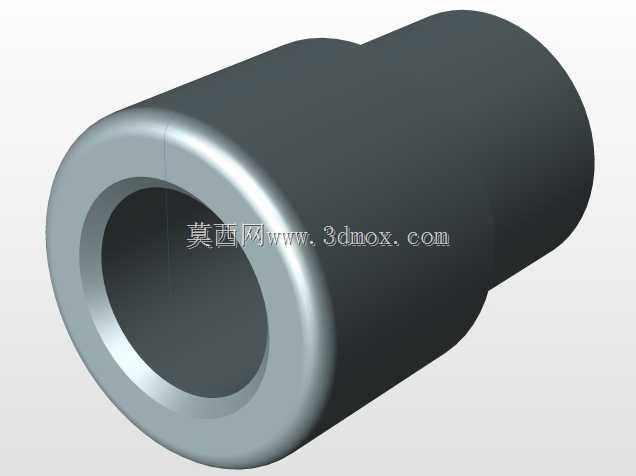

这套带顶出装置的倒置冲压工装，主要适配中小吨位开式压力机的板料冲压加工场景，广泛应用于五金零配件冲裁、浅拉伸、成型类工序，常见于电子五金、家电配件、小型汽车冲压件的批量生产环节，能够解决常规正装冲压模成型后工件卡模、卸料不畅的痛点，尤其适合冲裁后工件滞留在上模型腔的加工工况，无需额外搭配人工取件的辅助工序，可有效提升连续冲压的作业效率，降低操作人员的安全风险。从功能特性来看，该工装采用倒置式结构布局，将常规设置在上模的凸模结构调整至下模安装位，凹模对应设置在上模部分，配套的弹性顶出机构布置在下模座内部，通过均匀排布的矩形螺旋弹簧提供稳定顶出力，当压力机滑块完成下压冲压行程后，滑块回程过程中顶出机构会自动将卡在下模或者卡在凹模内的工件平稳顶出模面，配合生产线的接料机构即可实现全自动连续冲压作业，无需人工手动伸入模区取件。设计过程中，整体模架采用标准后侧导柱模架结构，导柱导套采用过盈配合分别安装在下模座和上模座对应位置，保证上下模合模过程中的对中精度，避免冲压过程中出现啃模、毛刺过大的问题；顶出机构的弹簧排布经过载荷计算，单根弹簧的预压量和额定压缩量匹配对应冲压工序的卸料力需求，顶料板的工作面与下模型面齐平，保证冲压过程中板料受力均匀，不会出现压痕或者工件变形问题；上模部分设置了独立的模柄结构，可直接与压力机滑块的模柄安装孔配合固定，安装过程无需额外加工适配法兰，降低现场装模的调试难度。从安装边界来看，整套工装的下模座采用方形带安装槽结构，可直接通过T型螺栓固定在压力机工作台面上，安装孔位间距适配常规16吨到40吨开式压力机的工作台T型槽间距，上模模柄直径为通用标准尺寸，可直接适配对应吨位压力机的滑块安装孔，闭合高度匹配常规中小吨位压力机的闭合高度调节范围，无需对压力机进行额外改造即可直接上机使用；导柱的长度设计满足开模状态下导柱与导套仍有足够的配合长度，避免合模过程中出现导套脱开导柱的错位问题，弹簧的安装腔设置在下模座内部，不会额外占用模架的外部安装空间，整体结构紧凑，在保证结构强度的前提下尽可能压缩模架整体外形尺寸，适配更多安装空间有限的老旧压力机设备使用。
