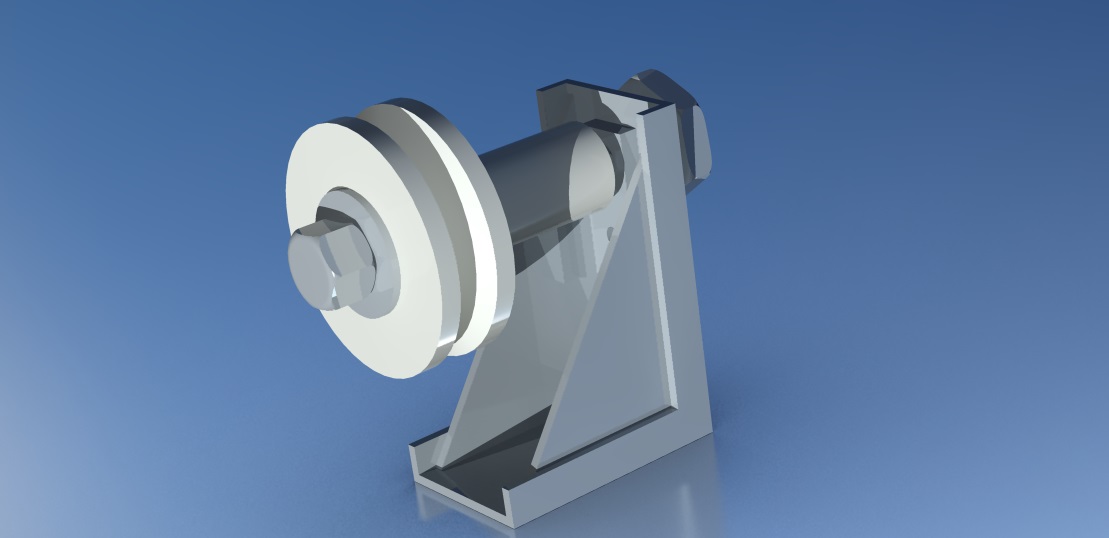

带张紧调节结构的支撑滑轮组件

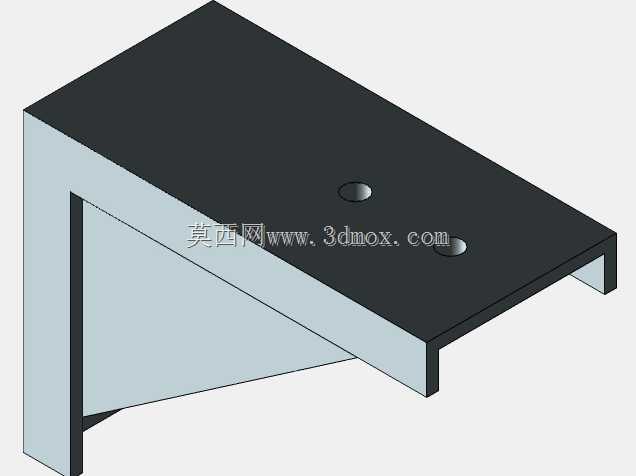

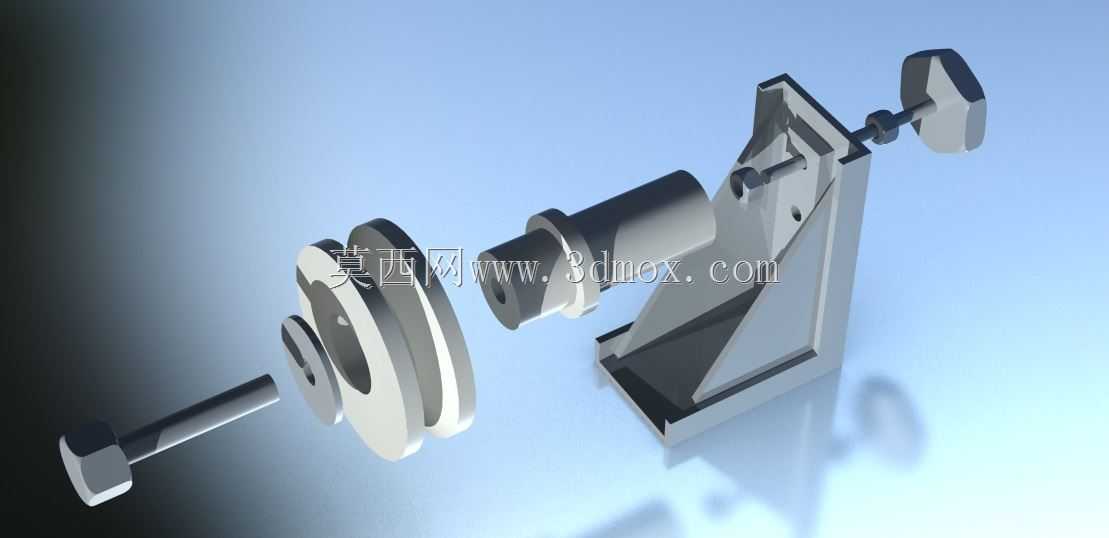

该支撑滑轮组是工业传动系统中用于皮带传动路径支撑与张紧调节的核心功能部件，广泛应用于轻工输送设备、小型机床辅机、自动化生产线的动力传递单元中，主要承担皮带传动过程中的路径导向、张力维持、振动抑制作用，可有效避免长距离皮带传动中出现的皮带打滑、跳动、跑偏问题，保障传动过程的动力传递效率与运行稳定性。从功能特性来看，该组件采用分体式集成设计，将滑轮承载结构、张紧调节结构、安装固定基座整合为一体，无需额外搭配独立张紧支架即可完成安装使用，其中基座部分采用L型加强筋结构设计，在保证整体结构刚性的同时尽可能压缩安装占用空间，可适配设备内部狭窄的安装工位；滑轮部分采用双槽式结构设计，可同时适配两根平皮带或单根多楔带的传动需求，轮体边缘做圆弧倒角处理，可减少皮带运行过程中的边缘磨损，延长皮带的实际使用寿命；张紧调节部分采用螺杆进给式结构，通过端部的手拧旋钮即可转动调节螺杆，带动滑轮安装座沿基座的导向槽做直线位移，无需额外工具即可快速完成皮带张力的调整，调节过程顺滑无卡滞，调节到位后可通过配套的锁紧结构固定位置，避免设备运行过程中出现张力偏移。在设计思路上，该组件优先考虑安装适配性与维护便捷性，所有装配部件均采用标准化连接尺寸，滑轮与支撑轴之间采用间隙配合搭配润滑储油槽设计，可减少长期转动过程中的摩擦损耗，降低运行噪音；基座的安装面预留多个标准安装孔位，可适配不同规格的设备安装面，无需对原有设备结构做额外改造即可完成替换安装。从安装边界来看，该组件整体外形紧凑，安装时需预留滑轮转动的径向安全空间，同时要为张紧调节螺杆预留足够的轴向调节行程空间，安装基面需保证平面度公差，避免基座安装后出现形变导致滑轮转动卡滞；滑轮的安装中心高可根据实际传动路径的需求做小范围调整，适配不同中心距的皮带传动布局，在低速轻载的传动场景下可长期稳定运行，有效降低传动系统的日常维护频次。
