内燃机连杆组合结构三维设计

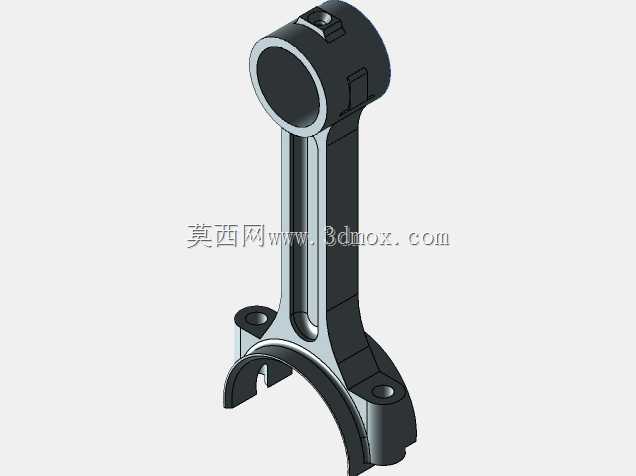

该零件为内燃机核心传动构件，是曲柄连杆机构的关键组成部分，广泛应用于车用汽油发动机、柴油发动机、小型通用动力机组等往复式动力设备中，承担着将活塞往复直线运动转化为曲轴旋转运动的核心动力传递功能，工作过程中需持续承受交变的燃气爆发压力、往复惯性力与旋转惯性力的复合载荷，其结构设计合理性直接决定动力设备的运行可靠性、动力输出效率与服役寿命。从功能特性来看，该构件上端为整体式活塞销座孔结构，孔内预留有充足的润滑介质流通空间，可在活塞销高速往复摆动过程中形成稳定油膜，降低配合面的摩擦磨损；下端为分体式连杆盖结构，通过两侧对称布置的高精度螺栓孔实现与杆身的刚性连接，配合面经过精准定位设计，可保证大端轴瓦安装后的圆度公差，避免曲轴运转过程中出现偏磨、烧瓦等故障。杆身采用工字形截面设计思路，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，最大限度降低构件自身重量，减少往复运动产生的惯性载荷，降低曲轴系的平衡配重需求，提升动力响应速度。从安装边界来看，上端活塞销孔与活塞销采用高精度间隙配合，适配常规中小排量内燃机的活塞销尺寸区间，安装时需保证孔端面与活塞销座端面的轴向间隙符合装配规范，避免运动过程中出现卡滞；下端大孔与曲轴连杆轴颈配合，安装时需严格按照对角分次拧紧的工艺要求紧固连杆螺栓，保证螺栓预紧力均匀一致，防止高速运转过程中连杆盖松脱引发设备故障。整体外形过渡区域均采用大圆角平滑过渡设计，有效避免应力集中问题，提升构件的疲劳强度，可适配高转速、高负荷的动力工况需求，在结构设计上兼顾了轻量化与高强度的平衡，能够满足常规往复式内燃机的动力传递使用要求。
