吉他型腔高速加工凸轮工装设计

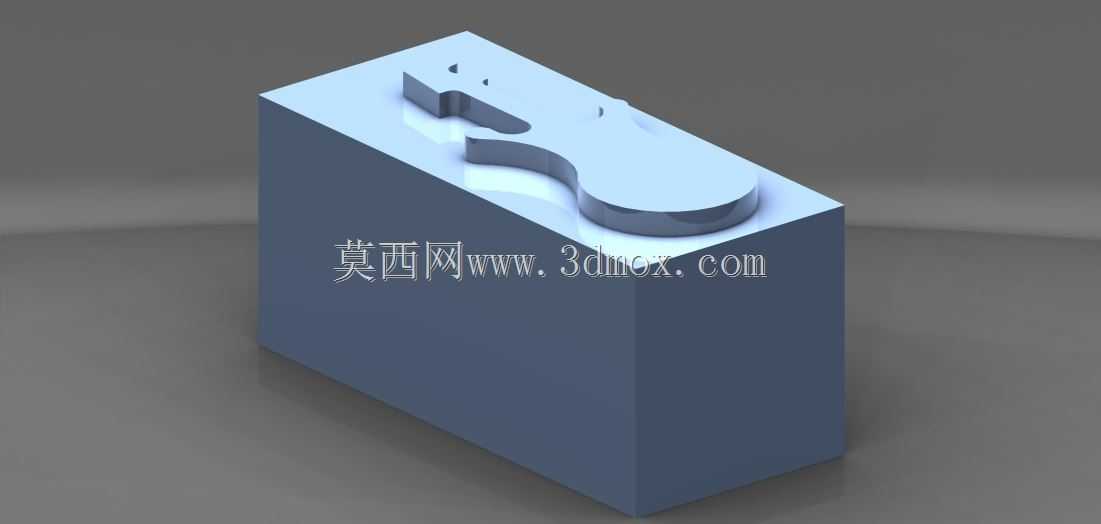

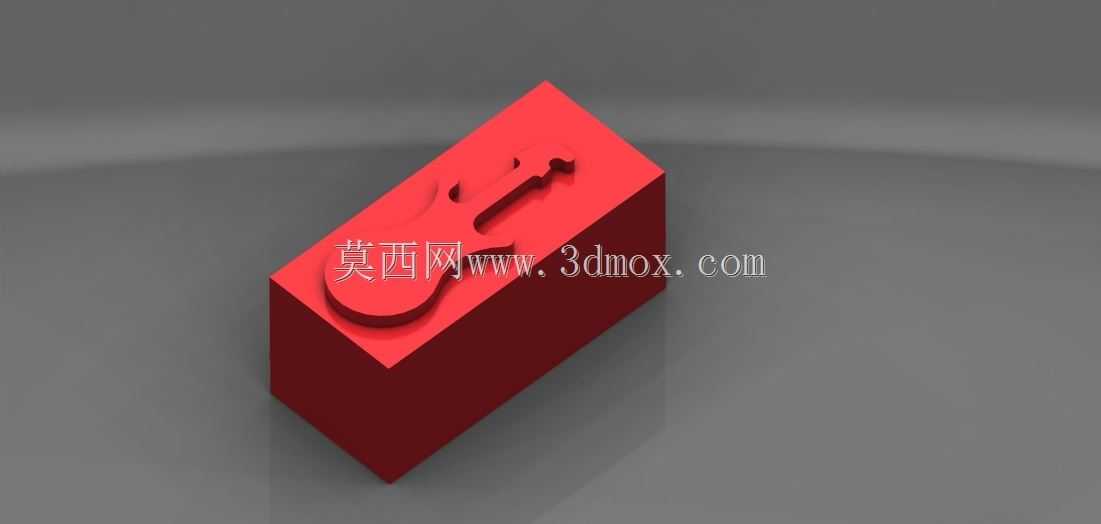

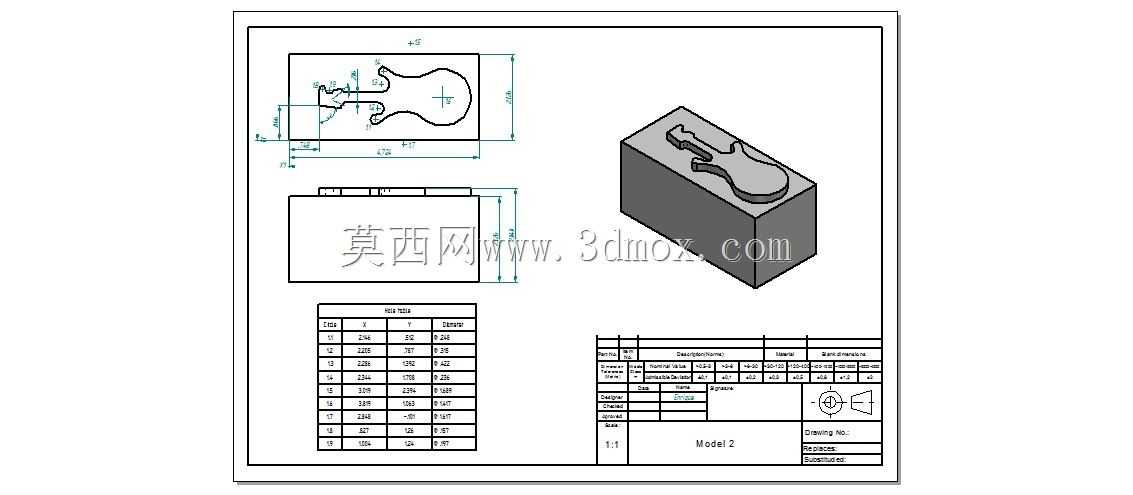

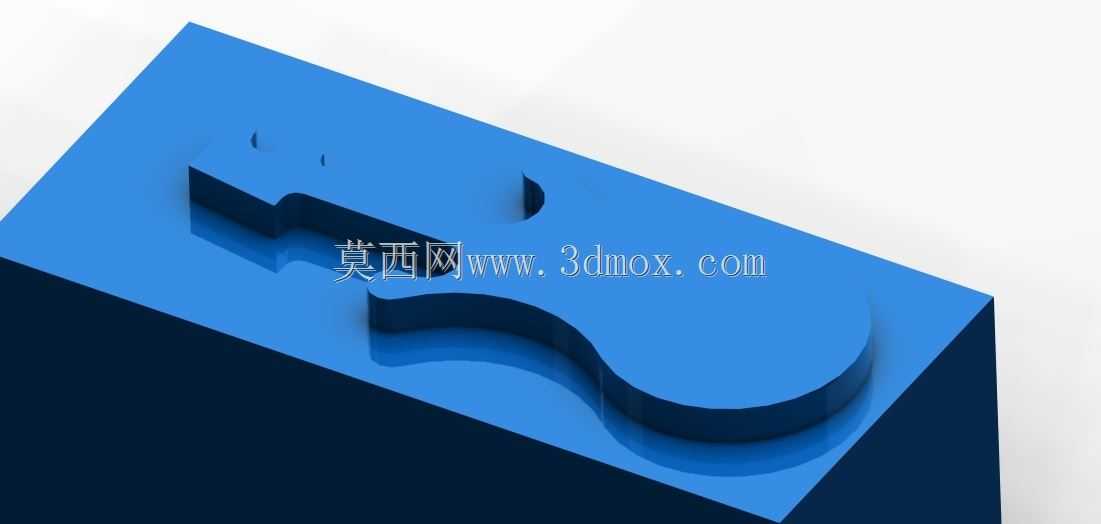

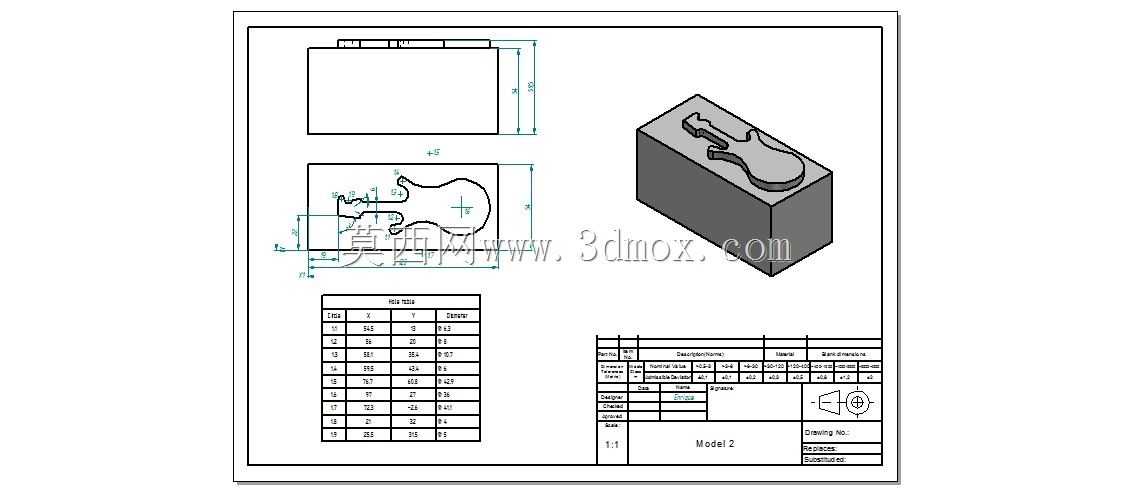

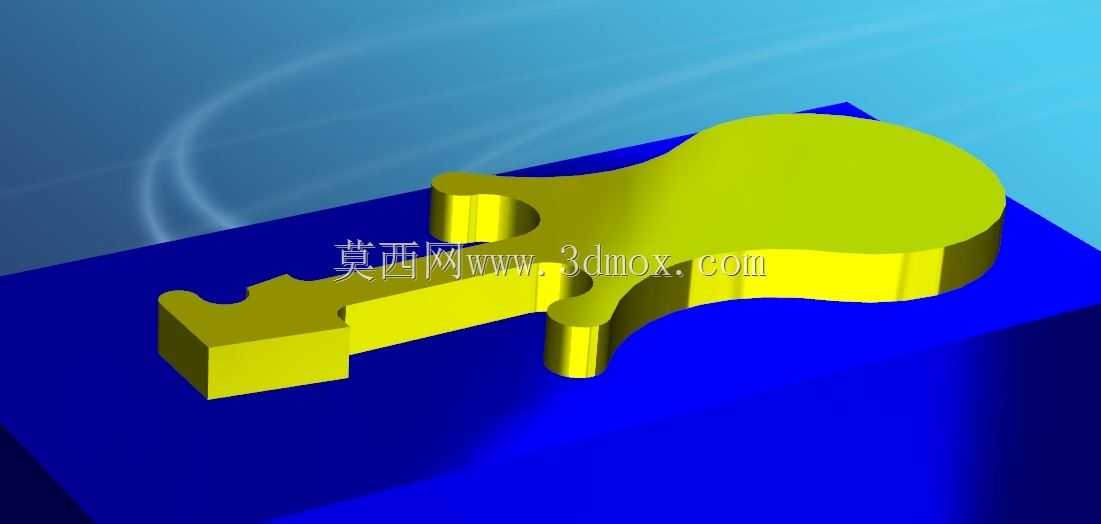

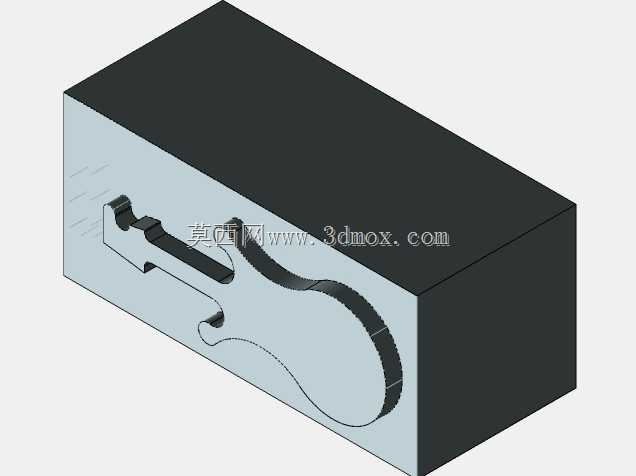

该设计面向精密型腔类零件的高速铣削加工场景，针对小型异形轮廓工件的批量加工需求开发，可直接配套立式加工中心、高速雕铣机等设备使用，适配消费类五金配件、文创金属零件、小型工艺饰件的生产工序，尤其适合带复杂曲面轮廓的异形凹槽类零件加工，能够在高进给转速的加工工况下保持稳定的装夹定位精度，避免高速切削过程中工件颤振带来的轮廓超差、表面振纹等常见加工问题。设计过程中优先考虑高速加工的装夹刚性需求，将模型的中心区域设计为平整的安装基准面，该基准面可直接与机床工作台的工装垫板贴合，通过压板压紧或者精密平口钳夹持即可完成快速装夹，无需额外制作定制化的夹具体，能够大幅缩短小批量零件加工的工装准备周期，降低异形零件的加工前期投入。从结构设计来看，工件的基体采用方正的块体结构，外围轮廓为规整的矩形，既方便毛坯下料时的材料核算，也能在粗加工阶段减少不必要的空刀行程，提升材料去除效率；基体上的异形型腔轮廓完全匹配目标加工的吉他造型，型腔的深度、侧壁拔模角度、底部圆角都经过切削工艺验证，在高速进给加工时刀具不会出现突然的负载突变，能够有效延长硬质合金铣刀的使用寿命，减少加工过程中的断刀风险。外形尺寸方面，整体长宽高比例适配常规中小型加工设备的行程范围，安装时不会超出机床工作台的T型槽装夹边界，也不会在Z轴方向占用过多的加工行程，能够兼容不同长度规格的高速刀柄，无需操作人员额外调整机床的软限位参数。在实际加工应用中，该设计既可以作为单件工艺样件用于验证吉他造型金属饰件的加工工艺参数，也可以作为批量加工的工装基础模块，配合定位销、快换压板实现工件的快速换装，在保证轮廓加工精度一致性的同时，有效提升高速加工工序的生产效率，降低异形零件的加工难度。
