数控加工用凸轮机构配套安装基座结构

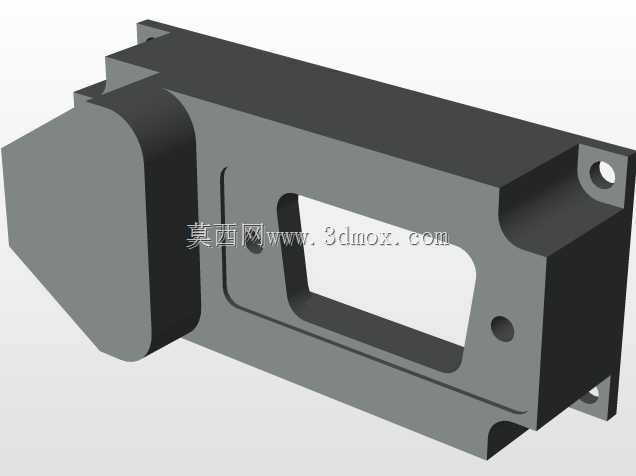

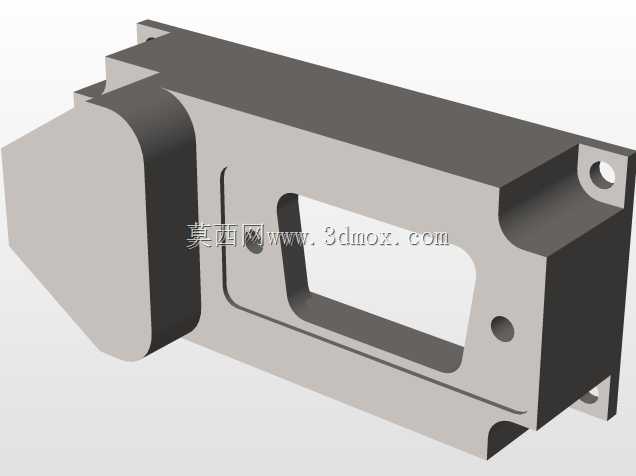

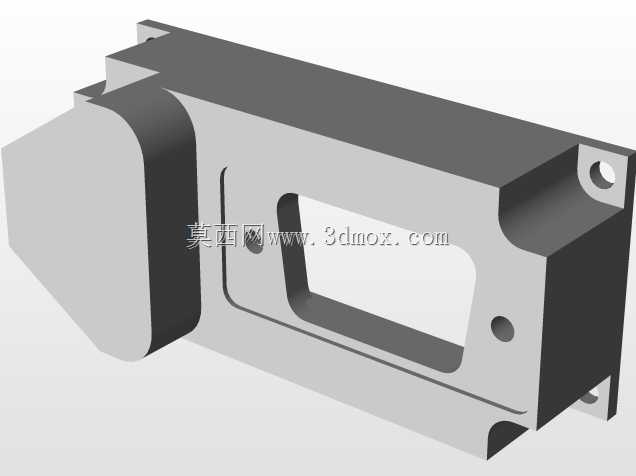

该构件是数控加工设备中凸轮传动机构的核心配套安装基座，主要应用于自动化数控加工产线的凸轮进给单元，承担凸轮组件的定位承载、传动导向以及周边功能模块的安装衔接作用，是保障凸轮传动精度、维持设备进给稳定性的关键支撑部件。在实际生产场景中，这类基座常配套安装在数控铣床、自动化凸轮进给工装的传动段，一端衔接凸轮驱动组件，为凸轮的旋转动作提供稳定的安装基准，抵消凸轮往复运动产生的径向与轴向载荷，避免传动过程中出现部件偏移、传动间隙过大的问题；基座侧面预留的镂空结构既可以减轻构件自身重量，降低设备整体的负载负担，也能为传动过程中的线缆、检测元件提供布设空间，同时方便日常运维时观察内部凸轮的运行状态，及时排查卡滞、磨损等潜在故障。从设计思路来看，该基座采用一体化铣削成型的结构方案，整体为规整的长方体基准构型，一端设置与凸轮轮廓匹配的弧形避让腔，完全贴合配套凸轮的外轮廓尺寸，确保凸轮运转时不会与基座发生结构干涉；基座主体的镂空窗口经过受力仿真优化，在削减整体重量的同时保留了足够的结构刚性，不会因为长期承受交变载荷出现结构形变。基座的多个端面都预留了标准安装孔位，包括端部的沉头固定孔、侧面的定位销孔，既可以通过螺栓将基座整体固定在设备的安装台面上，也能为外部的行程检测传感器、限位挡块、防护盖板提供安装点位，安装边界经过精准校核，所有孔位的同轴度、端面平面度都满足数控设备的装配精度要求，不需要二次加工即可直接完成装配。基座的边角位置都做了倒角处理，既避免装配过程中锐边划伤操作人员，也能减少应力集中，提升构件的长期使用寿命，适配数控加工场景下长期连续运转的使用需求。
