锥座式可调工业喷头支撑结构

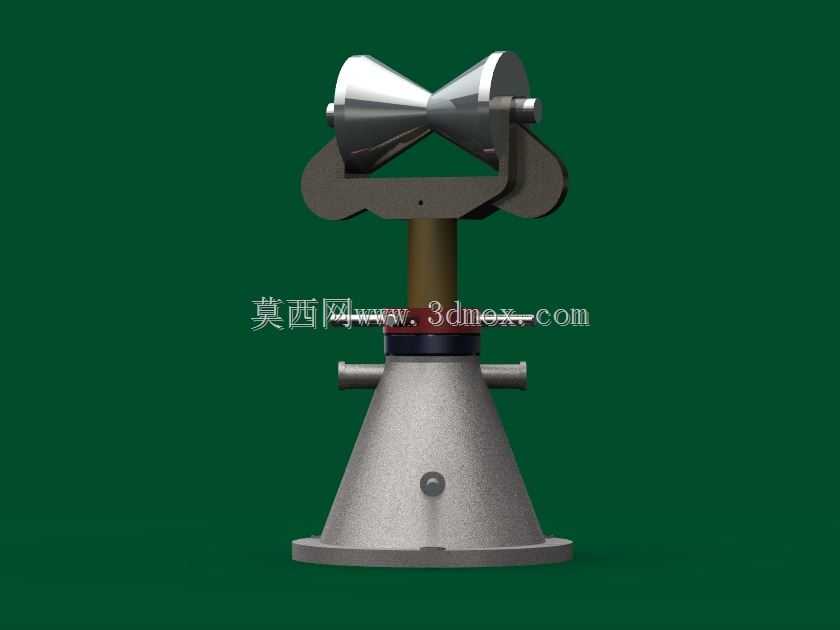

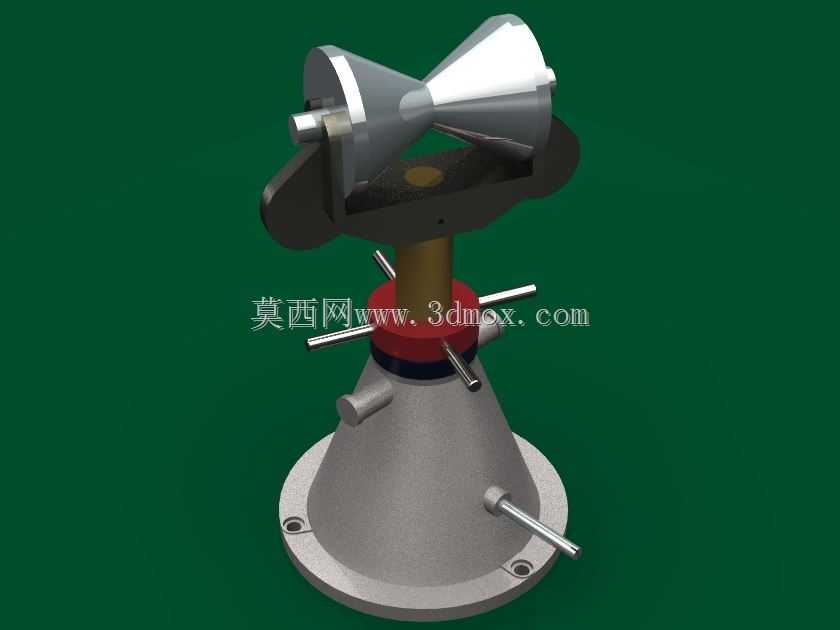

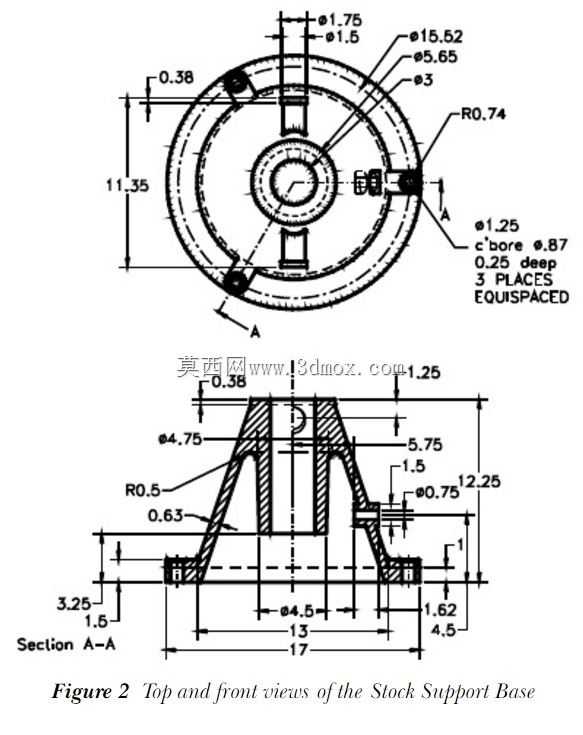

该支撑结构主要应用于工业喷淋、表面处理、工位冷却等作业场景中，作为流体喷射终端的承载固定部件，可适配不同角度的喷射作业需求，在涂装前处理生产线、车间局部冷却工位、小型实验喷淋装置、农业雾化喷灌设备中都能发挥稳定的承载与调节作用。结构整体采用下宽上窄的锥台形底座设计，底部带法兰式安装盘，盘上预留三个均匀分布的螺栓安装孔，可通过标准紧固件直接固定在安装基面或设备机架上，安装边界贴合常规工业安装基面的预留孔位标准，无需额外定制转接板即可完成装配，底座锥面的设计既提升了整体结构的抗倾覆能力，也能在作业过程中引导滴落的流体顺着锥面流向底座外侧，避免积液长期浸泡安装紧固件造成锈蚀。中部的支撑立柱采用多段式组合结构，立柱上设置多组径向布置的锁紧顶丝，可根据实际作业的高度需求调整上部喷射组件的安装高度，调整到位后通过周向分布的顶丝完成锁紧固定，可承受喷射过程中流体反冲带来的径向载荷，避免长期作业出现位置偏移。上部的喷射组件安装座采用铰接式连接结构，可在一定锥角范围内调整喷射方向，适配不同覆盖范围的喷淋需求，安装座与喷射部件的连接位置设置定位销孔，可保证喷射部件安装后同轴度符合作业要求，避免喷射角度出现偏差。整体结构的设计思路围绕稳定承载、灵活调节、便捷安装三个核心方向展开，没有冗余的结构设计，所有受力部位都做了加厚处理，在保证结构强度的前提下尽可能控制整体重量，既可以作为独立的喷淋支撑部件单独使用，也可以作为集成模块嵌入到成套喷淋设备中。结构的外形尺寸适配常规中小型工业喷头的安装需求，安装盘直径可覆盖常规设备的安装预留位，整体高度可通过中部立柱的调节行程适配不同的作业高度差，周向的锁紧顶丝采用标准紧固件，后期维护更换无需定制特殊配件，可有效降低设备的运维成本。在实际作业过程中，该支撑结构可承受一定程度的流体冲击与环境腐蚀，适配常规水性流体、低腐蚀性化工流体的喷射作业场景，结构表面的平整设计也便于日常清洁维护，避免作业过程中的杂质堆积在结构缝隙中。
