杠杆毂机械传动连接构件结构

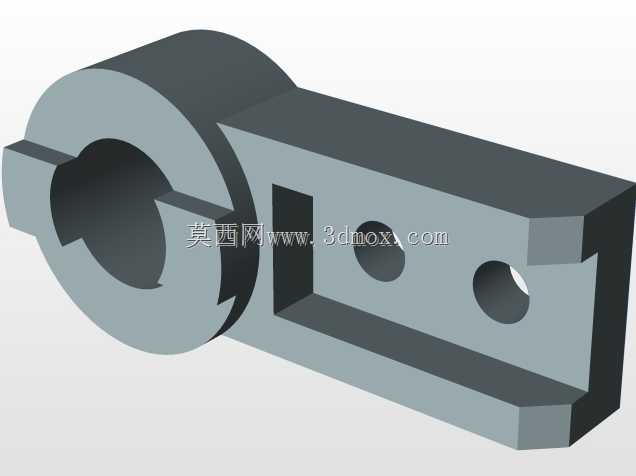

该杠杆毂是机械传动系统中承担铰接传动、力矩传递功能的核心连接构件，广泛应用于轻工机械、输送设备、通用机床的操纵连杆机构、执行端联动结构中，作为杠杆组件的枢纽支撑件，它能够将输入端的摆动作用力平稳传递至相邻执行构件，同时承担铰接部位的径向载荷与往复摆动带来的交变应力，保障连杆机构动作的同步性与稳定性。在实际设备运行场景中，这类构件常安装在设备机架的固定销轴上，一端连接驱动摆杆，另一端连接执行动作杆，通过自身的结构限位实现固定角度范围内的往复摆动，常见于包装设备的料仓启闭联动结构、输送线的挡料摆臂机构、通用机床的操纵换挡连杆组中，是往复摆动类传动机构不可或缺的基础支撑零件。从功能特性来看，该构件左侧的带开口槽环形毂体是核心安装部位，开口槽结构能够实现与配套销轴的快速装配与间隙补偿，装配时通过锁紧件收紧开口即可消除毂体与销轴之间的配合间隙，避免长期往复摆动产生的旷量影响传动精度；右侧延伸的臂体上设置有两处通孔，分别用于连接不同位置的联动杆件，臂体上的矩形减重槽在不降低结构整体抗弯强度的前提下，有效减少了构件自身重量，降低摆动过程中的惯性阻力，让机构动作更加灵敏顺畅。在设计思路上，该构件充分考虑了铰接传动场景的受力特性，环形毂体的壁厚经过受力校核，能够承受额定载荷下的径向挤压力与交变扭转力，臂体与毂体的衔接位置采用大圆角过渡结构，避免应力集中导致的长期使用疲劳断裂；臂体上的连接孔位置经过传动比核算，能够匹配对应连杆机构的摆动行程需求，保障输入摆角与输出动作行程的精准对应。从安装边界来看，该构件的环形毂体内孔为标准铰接配合尺寸，安装时需匹配对应直径的固定销轴，开口槽的收紧间隙预留了合理的磨损补偿量，可在长期使用出现轻微磨损后通过收紧开口消除配合间隙，延长构件使用寿命；右侧臂体的整体长度、连接孔的中心距均适配常规通用连杆机构的安装尺寸，臂体的宽度与厚度满足对应载荷下的抗弯强度要求，安装时需保证环形毂体的端面与机架安装面贴合平整，避免倾斜安装导致的偏磨问题，两处连接孔分别与对应连杆的铰接端通过销轴连接，装配后需保证各铰接点转动灵活无卡滞，方可实现稳定的力矩传递与摆动动作输出。
