PCB防护密封塑料外壳结构设计

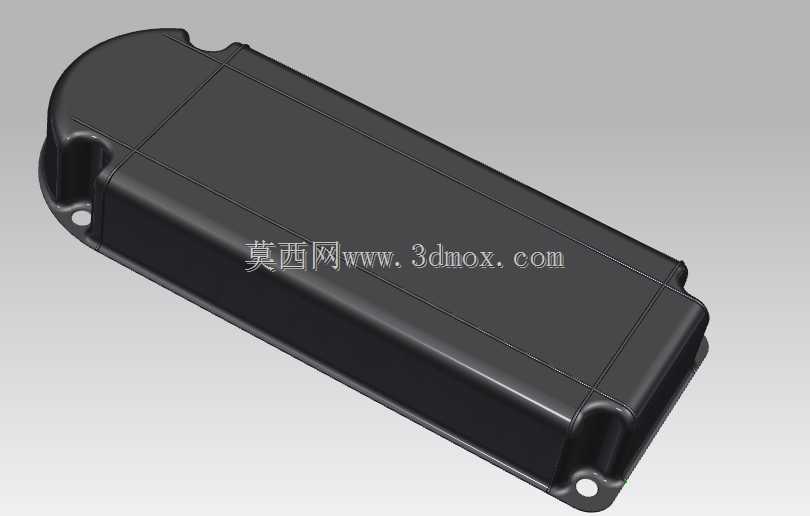

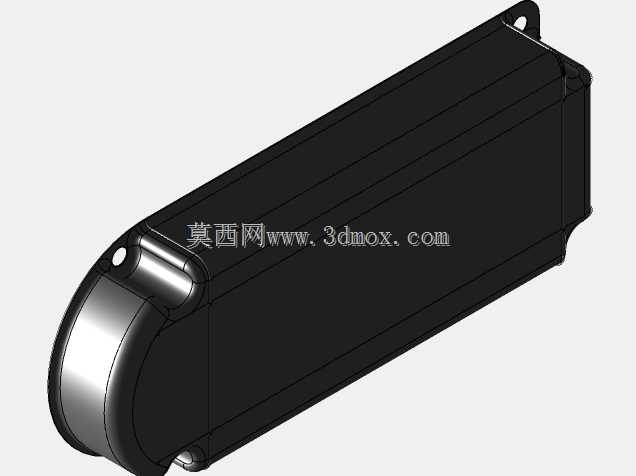

这款塑料壳体主要面向内置印刷电路板的电子器件防护场景，常见于户外小型电子模块、车载外置控制单元、工业现场传感节点、低压线路信号处理模块等应用领域，核心作用是为内部精密的PCB电路板提供物理防护与安装承载，隔绝外界粉尘、水汽、轻微外力磕碰对电路板走线、贴片元件的损伤，同时兼顾安装固定的便捷性与整体外观的规整度。从功能特性来看，壳体采用上下扣合的分体式结构，合模后形成完整的封闭内腔，内腔轮廓匹配常规长条形PCB的排布空间，边角处做了圆弧过渡处理，既可以避免注塑生产时的应力集中问题，也能减少安装使用过程中边角磕碰带来的壳体开裂风险。壳体两端设计有带安装孔的固定耳位，安装孔位做了局部加厚处理，能够承受螺丝锁附时的压紧力，不会出现锁附开裂的问题，固定耳的位置突出于主体腔体，不会占用内腔的PCB布置空间，安装时可以直接通过耳位将整个模块固定在设备机架、墙面或者设备外壳的预留安装位上，不需要额外设计安装支架。设计过程中充分考虑了注塑工艺的成型要求，壳体侧壁保持均匀的壁厚，所有转角位置都设置了合理的脱模斜度，内部的扣合位做了导向斜面设计，上下壳体装配时可以顺着导向斜面顺利扣合，不需要额外的紧固件就能实现初步固定，若有更高的密封需求，也可以在扣合面预留密封胶圈的安装槽，点胶或者加装胶圈后就能达到更高的防护等级。壳体的外形为一端圆弧过渡的长条形结构，整体轮廓流畅无突兀凸起，安装边界清晰，两端固定耳的孔位中心距经过标准化设计，能够适配多数通用电子模块的安装尺寸要求，内腔的深度可以容纳常规厚度的PCB板加上板载贴片元件的高度，不会出现元件顶壳的问题，壳体表面做了细微的磨砂纹理处理，既可以掩盖注塑过程中可能产生的轻微流痕、结合线等外观缺陷，也能提升使用时的握持触感，减少表面指纹残留。在实际使用中，这类壳体可以根据不同的应用场景调整材质，普通室内场景选用常规ABS材质即可满足强度与成本要求，户外场景则可以选用抗UV的PC或者ABS+PC合金材质，提升耐候性与抗冲击性能，壳体侧壁也可以根据接线需求预留敲落孔位，方便外接线路的引出，不需要后期额外开孔破坏壳体的防护性能。
