多工位级进冲压模具整体装配结构

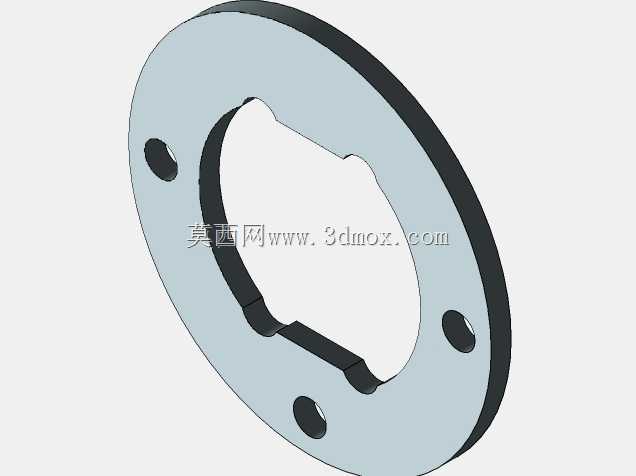

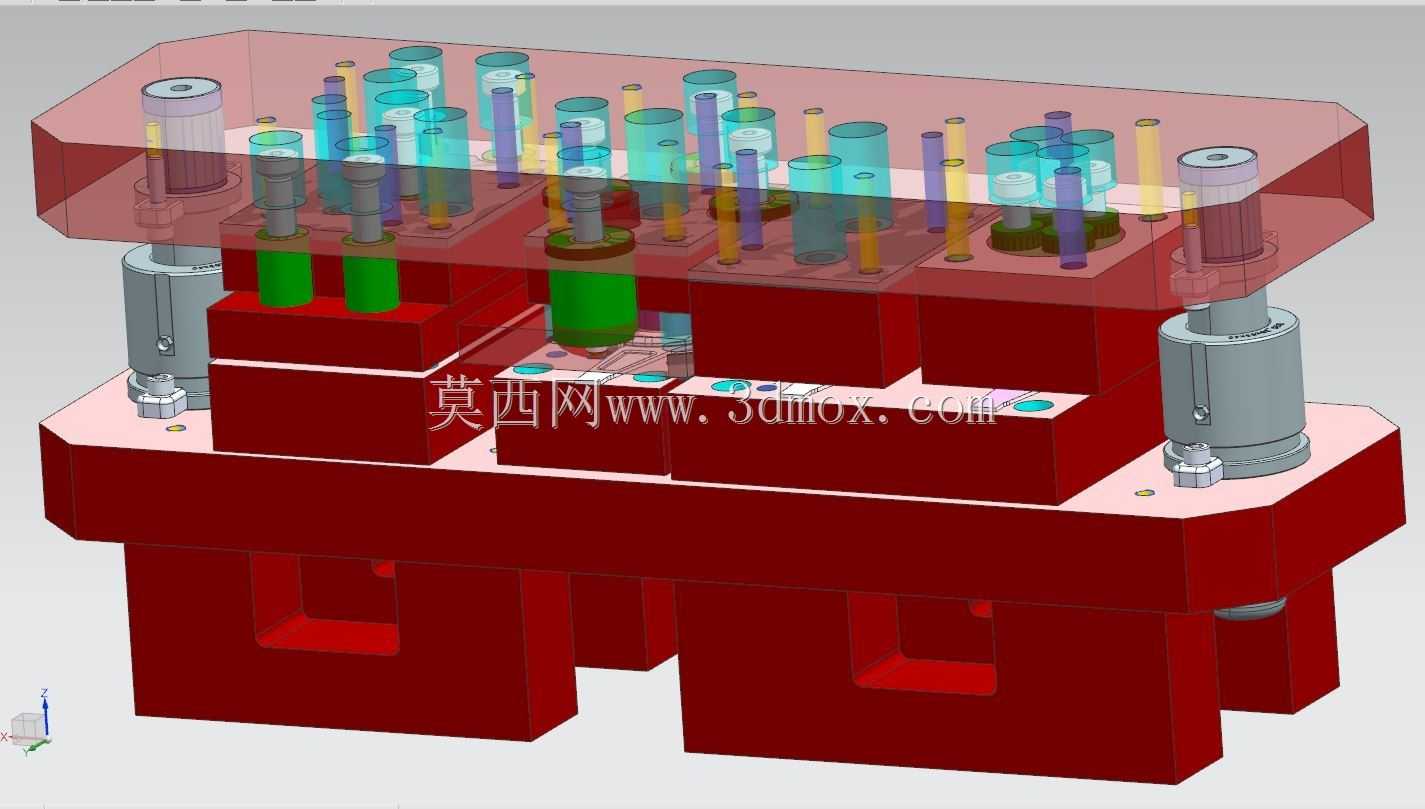

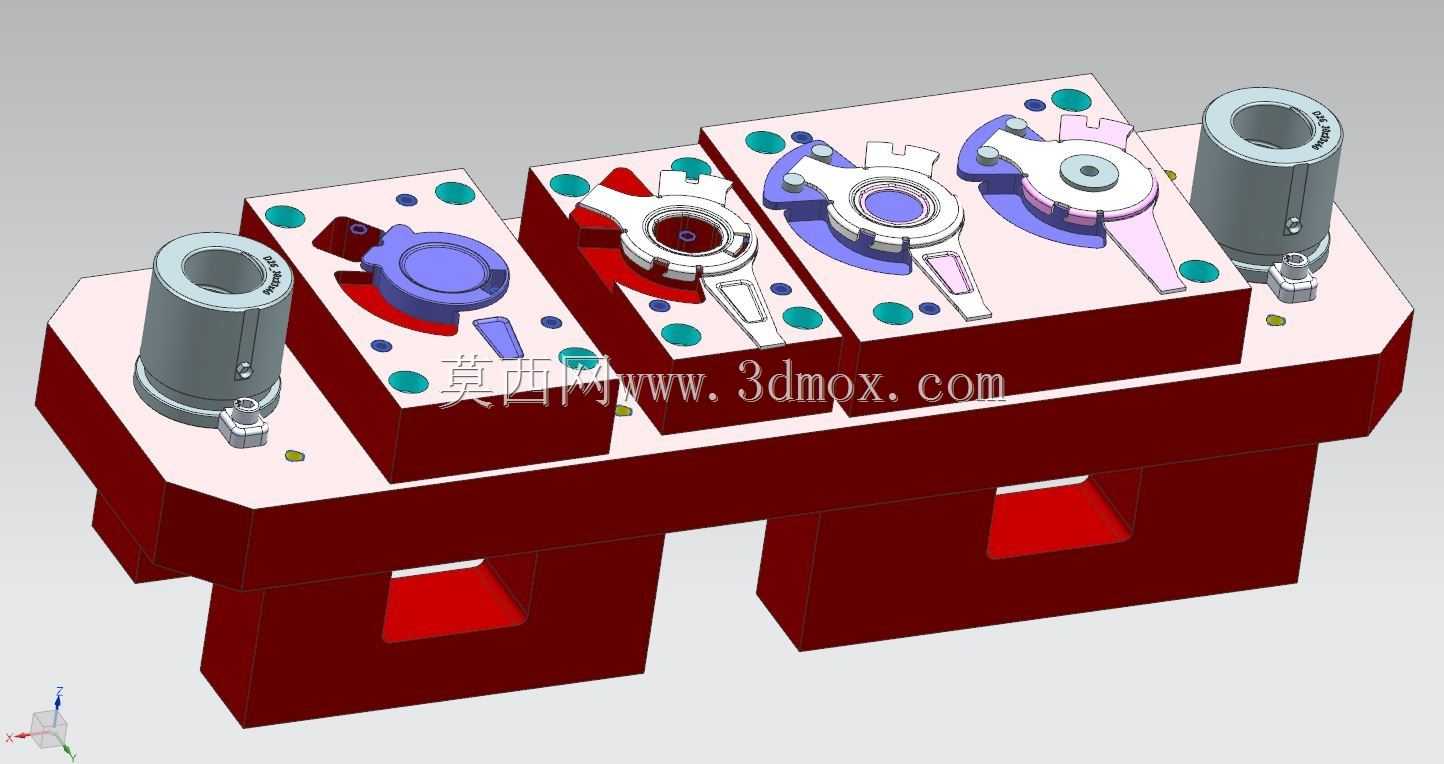

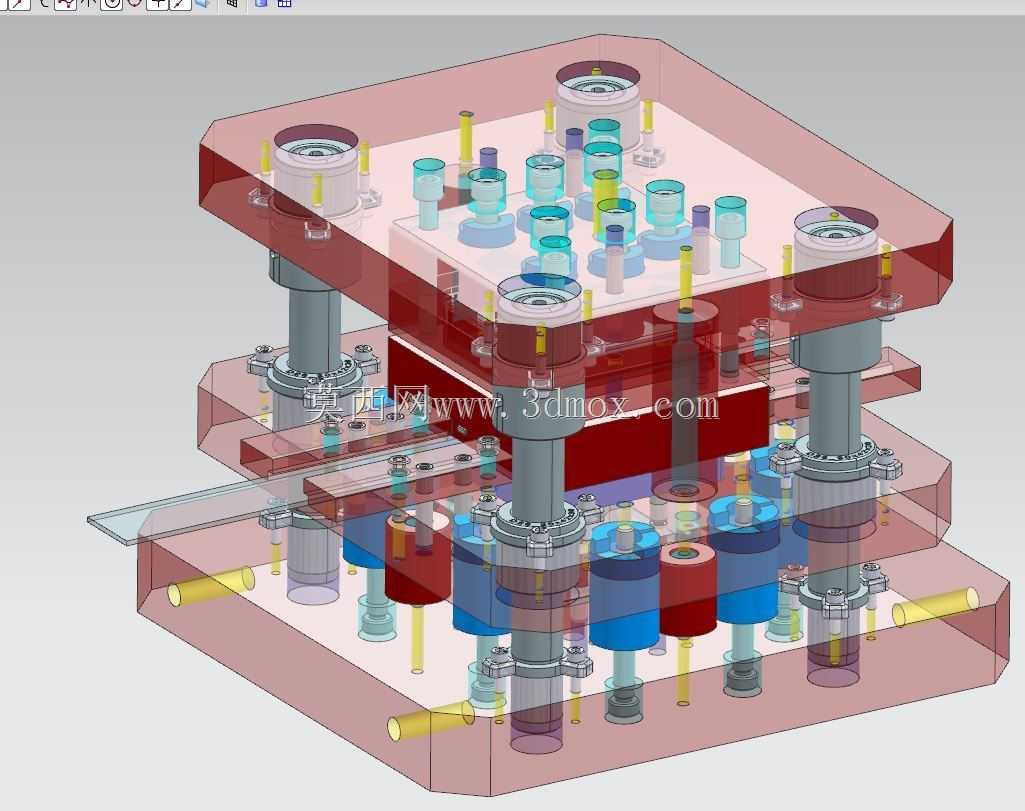

该套模具为多工位级进冷冲压模具，主要应用于五金零部件的大批量连续冲压生产场景，适配电子接插件、小型五金结构件、家电金属配件等产品的高速冲压加工工序，可在单次冲床行程内完成多道冲压工序的同步加工，大幅提升五金零件的生产效率与加工一致性。整套模具采用典型的三板式模架结构，上下模座采用高强度铸铁材质加工，具备优异的刚性与抗形变能力，可适配高速冲床的连续作业工况，模座安装边界适配常规160吨及以下吨位开式冲床的工作台安装尺寸，模架导柱导套采用精密滚珠导向结构，导向精度可达0.005mm级别，可有效保证连续冲压过程中的上下模对位精度，避免啃模、冲头崩损等生产故障。模具内部集成了多组独立冲压工位，包含冲孔、落料、折弯、成型等不同工序的凸模与凹模结构，不同工位的凸模采用差异化固定方式，大尺寸成型凸模采用挂台固定+压板锁紧的结构，小直径冲孔凸模采用快换式护套固定结构，方便生产过程中的快速更换与维护，凹模采用镶拼式结构设计，易磨损部位单独采用硬质合金镶件，可大幅提升模具整体使用寿命，降低长期生产的维护成本。模具卸料部分采用弹性卸料结构，内置多组不同刚度的矩形弹簧与氮气弹簧组合，可针对不同工位的卸料力需求提供匹配的弹性压力，既保证冲压过程中料带的压紧定位，又能在冲压完成后顺利将料带从凸模上剥离，避免料带变形影响送料精度。内部还设置了多组内导柱结构，对卸料板与凹模、凸模固定板进行二次精密导向，进一步保证细小凸模的加工对位精度，适配厚度0.2-2mm的各类金属带料冲压加工，送料方向设置了多组定位钉与误送检测结构，可在送料位置出现偏差时及时触发冲床停机信号，避免模具因送料错位出现损坏。整套模具的结构排布充分考虑了生产过程中的排屑需求，凹模对应每个冲孔工位都设置了贯通的落料孔，可将冲压产生的废料直接排出模面，避免废料堆积在型腔内造成零件压伤或者模具损坏，上下模座的对应位置也预留了废料排出的避让空间，适配冲床工作台的落料口尺寸，无需额外加装废料收集附件即可实现顺畅排屑。
