连续冲压模内攻丝机构整体结构设计

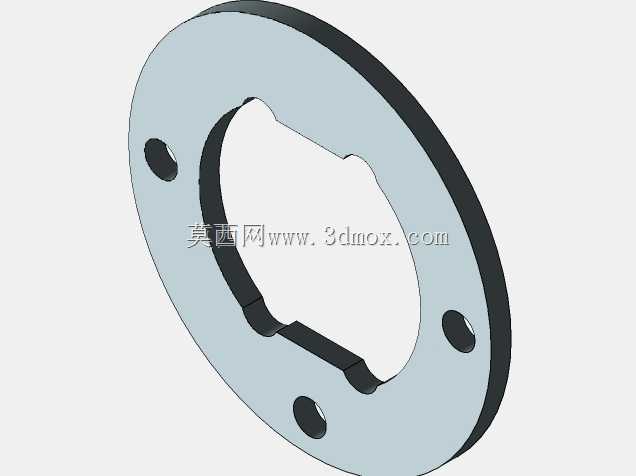

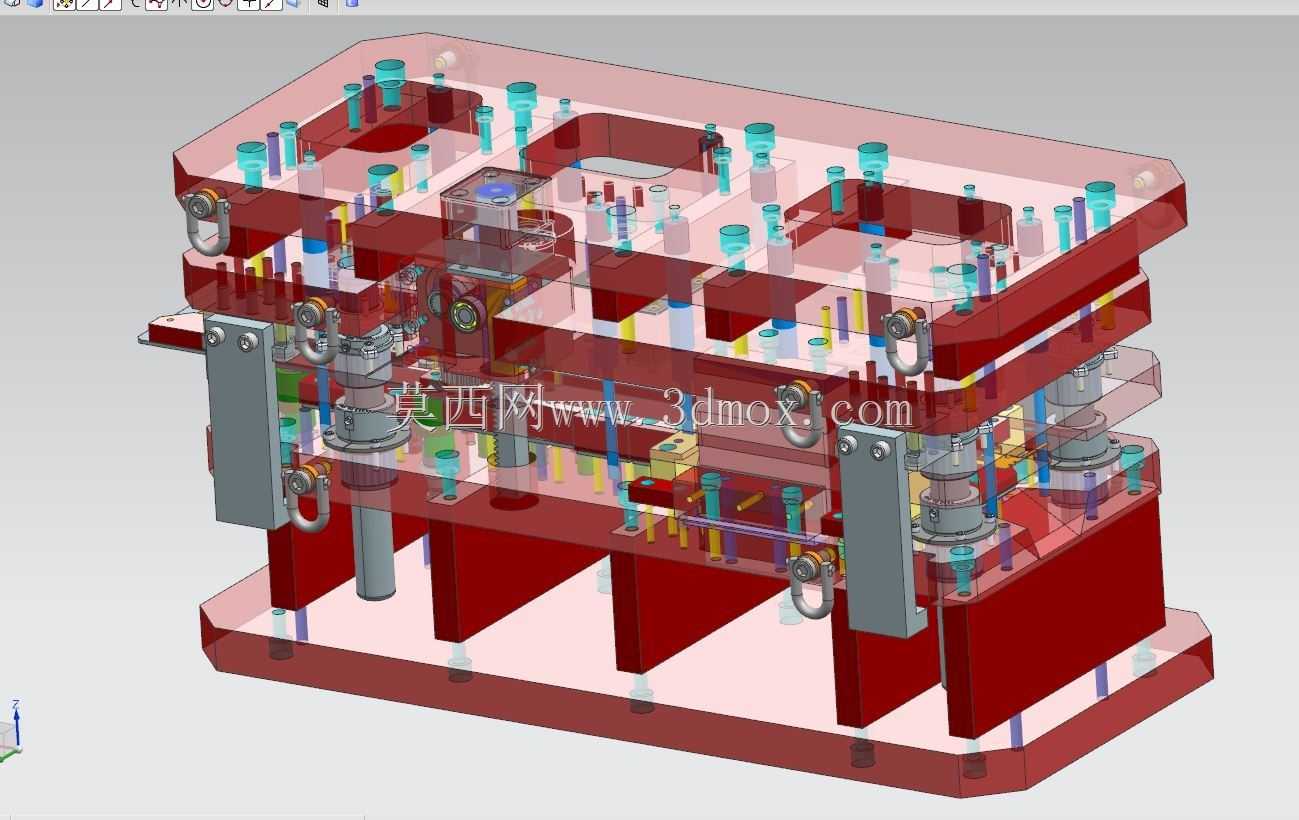

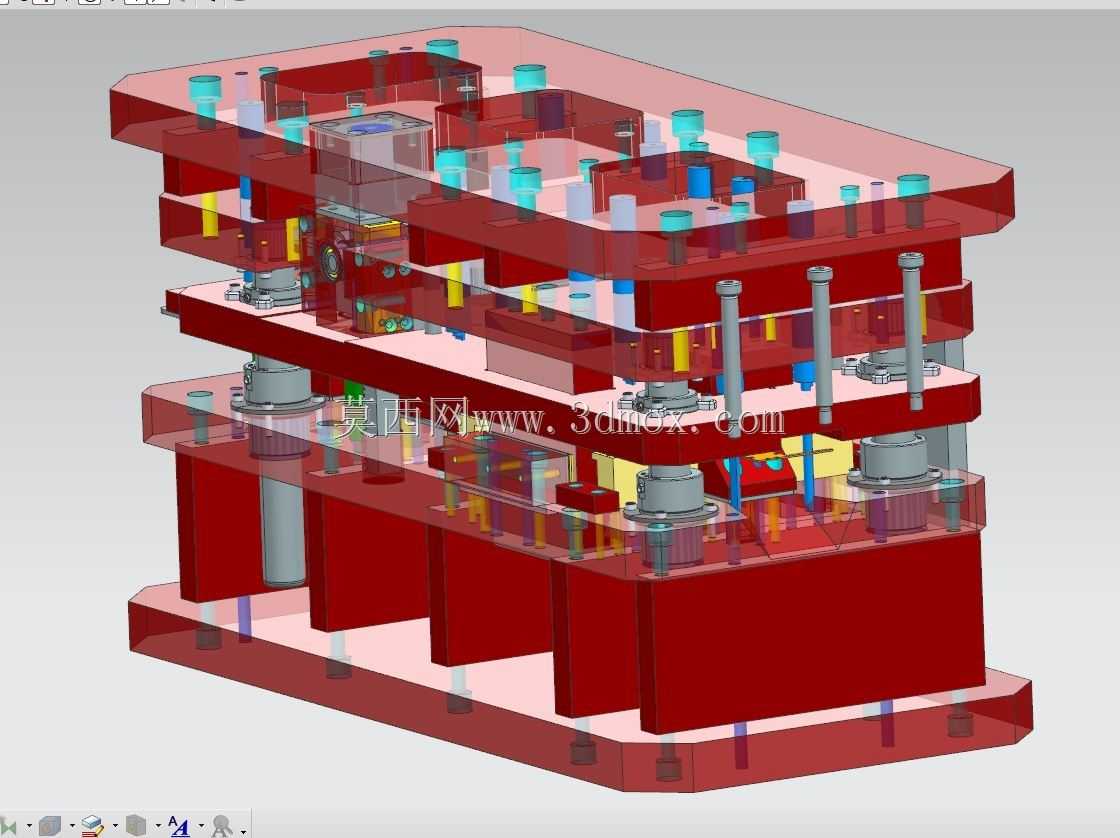

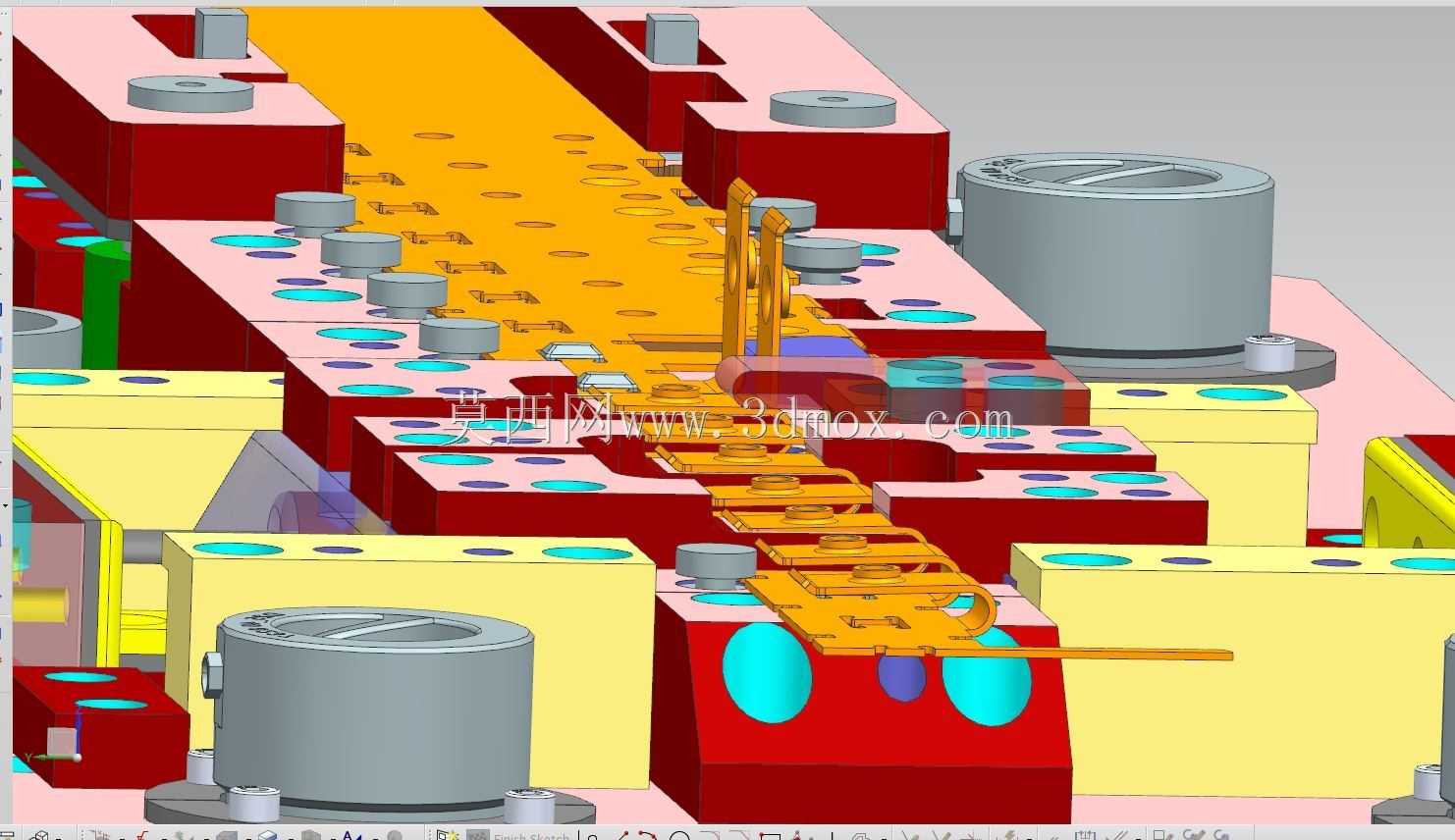

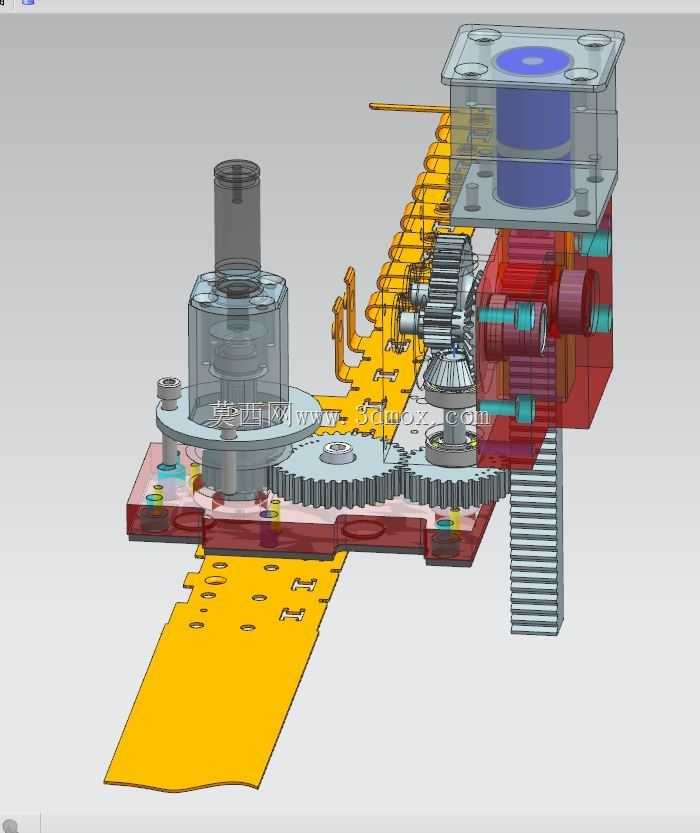

这套模内攻丝机构主要适配高速连续冲压生产线，应用于家电五金、汽车连接件、电子端子等带内螺纹五金件的批量生产场景，替代传统冲压后离线攻丝的工序，能大幅减少工件周转、二次装夹的时间损耗，同时规避二次装夹带来的螺纹位置度偏差问题，在大批量连续生产场景下可将单工序综合加工效率提升40%以上，还能避免离线攻丝过程中工件磕碰、螺纹孔积屑清理不彻底的质量隐患。从结构布局来看，整套机构直接集成在连续冲压模具的模架空间内，不需要额外占用冲床工作台的外部安装位置，安装边界完全匹配标准宽台面连续模的模架尺寸，上下模合模行程与常规高速冲床的滑块行程适配，不需要对现有冲床做额外改造即可直接装机使用。设计过程中优先考虑了冲压动作与攻丝动作的时序匹配，攻丝动力头的进给完全依托模架开合的直线动作转化，不需要额外配置独立的伺服进给轴，通过模架内置的传动结构将冲床滑块的上下直线运动转化为丝锥的旋转+轴向进给复合运动，传动路径上设置了过载脱开结构，当丝锥遇到硬质点、料厚波动导致进给阻力超过阈值时，传动结构会自动脱开，避免丝锥折断损坏模具或造成批量废品。机构的丝锥夹持端设置了快换结构，不需要拆解整套模架即可在机快速更换磨损的丝锥，更换对位精度控制在0.02mm以内，换件后不需要重新调整攻丝行程即可直接恢复生产。上下模的导向结构除了模架自带的导柱导套外，攻丝单元额外设置了独立的小导柱导向，抵消高速冲压过程中的侧向力，保证丝锥进给过程中与底孔的同轴度，长期冲压工况下螺纹位置度可稳定控制在0.05mm以内，螺纹精度满足6H级通用五金件的公差要求。料带导向通道沿送料方向全程设置了浮升销与导料板，料带在各工位间步进时保持平稳抬升送进，不会与攻丝端头发生剐蹭，攻丝工位下方设置了内置的排屑通道，攻丝产生的金属切屑会顺着排屑槽直接导出模外，不会积在模腔内部造成料带垫屑、工件压伤的问题。整套机构的各功能单元采用模块化拆分设计，攻丝动力模块、传动模块、导向模块均可单独拆解维护，易损件均采用通用标准件规格，不需要定制特殊配件即可完成日常维护，适配0.8-3.0mm厚度的冷轧钢、铜、铝合金等常见五金冲压材料的内螺纹加工，可根据不同的螺纹规格更换对应规格的丝锥与传动齿轮，调整过程不需要改动模架主体结构，适配多品种小批量到单品种大批量的不同生产需求。
