冲压模内自动攻丝工装结构设计

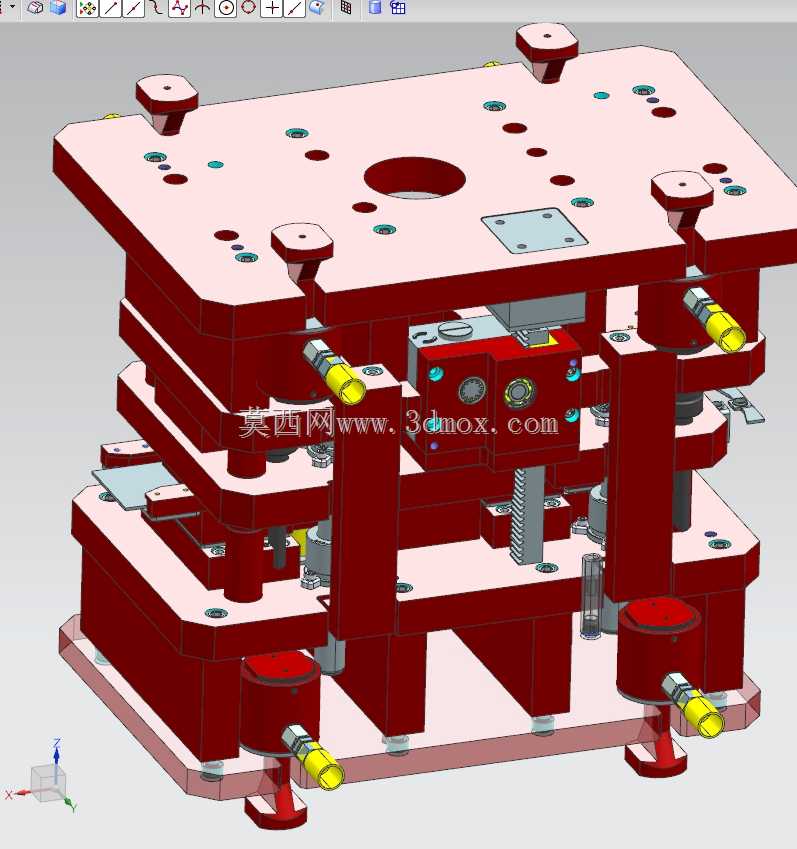

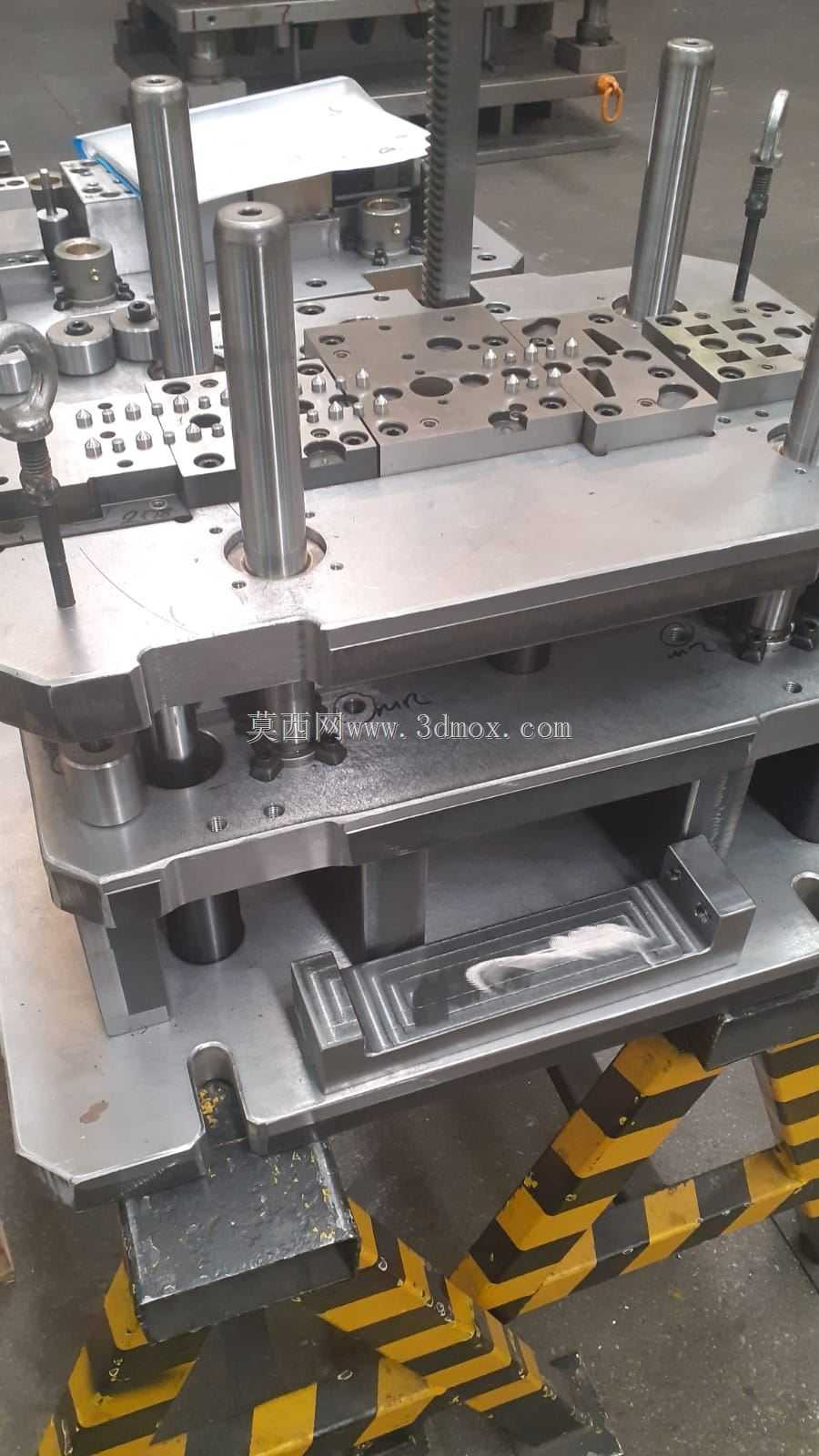

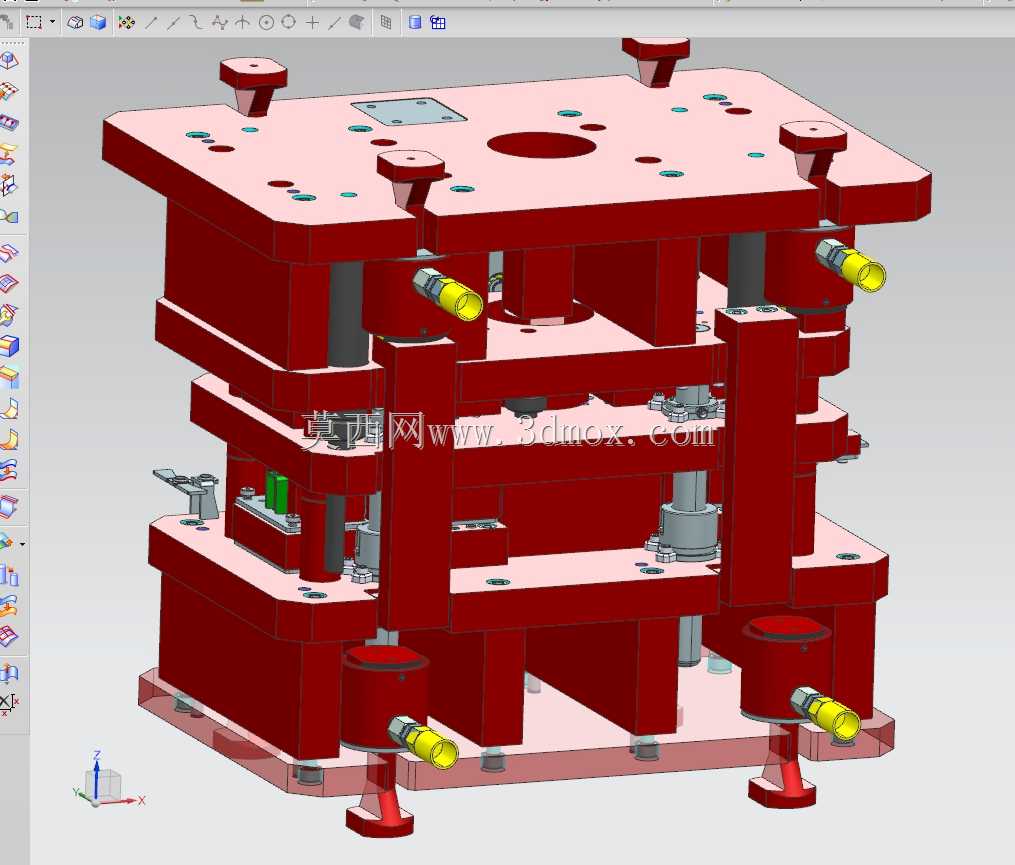

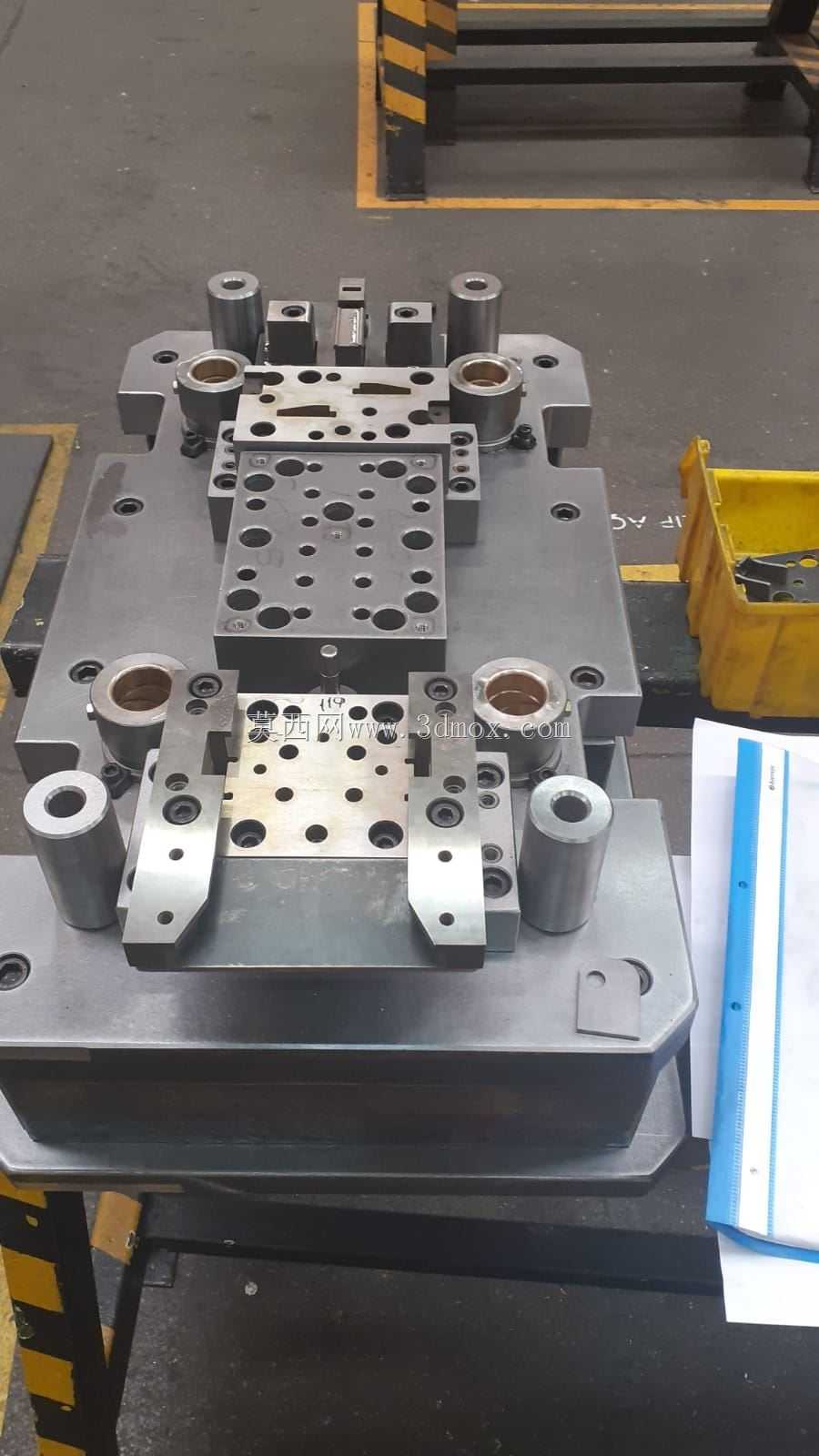

　　这套模内攻丝结构主要适配连续冲压生产场景，在五金端子、家电钣金件、汽车小型冲压件的批量加工中应用广泛，能够替代冲压工序后单独排布的攻丝专机，省去工序间工件转运、二次定位装夹的冗余环节，直接在冲压滑块的单次行程内同步完成冲孔、成型、攻丝多道工序，大幅压缩单工件生产节拍，同时避免二次装夹带来的螺纹孔位置度偏差。从结构布局来看，整套机构依托连续模的模架本体搭建，上下模座采用标准钢板模架配置，四组独立导柱导套提供全程运动导向，导柱配合间隙控制在0.02mm以内，保证上下模合模过程中攻丝组件与待加工料带的位置精度，避免攻丝过程中出现丝锥偏摆、螺纹烂牙的问题。攻丝动力单元采用机械联动式设计，没有额外配置独立伺服动力源，

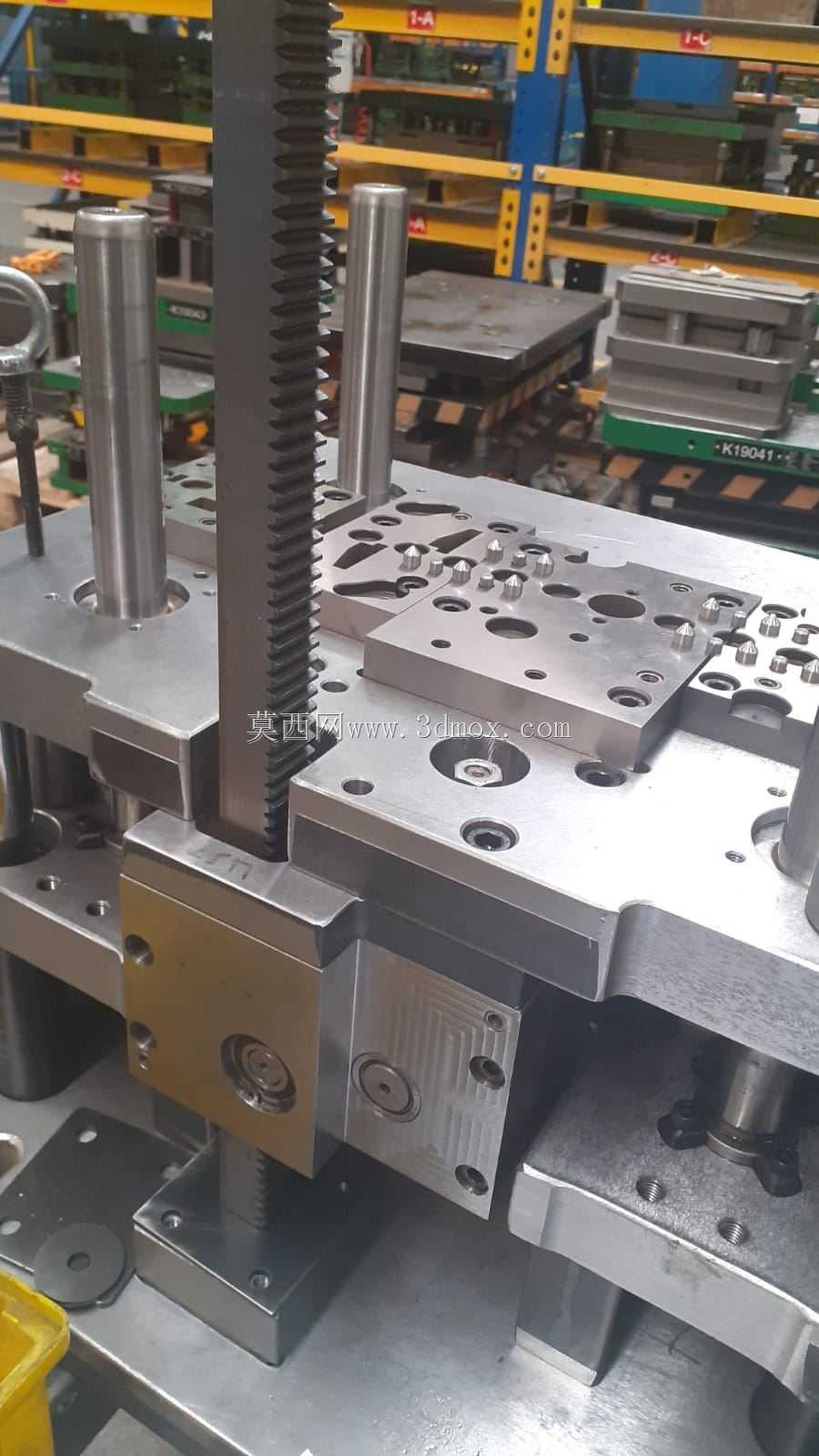

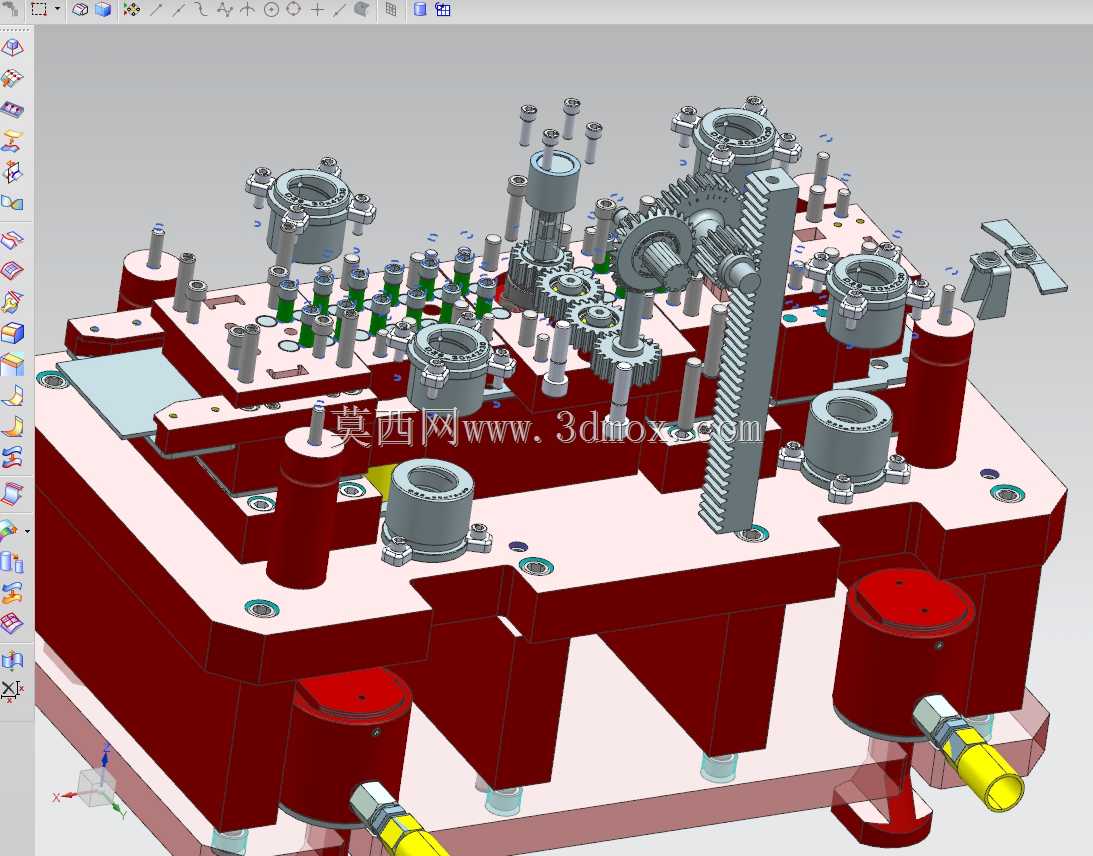

　　而是通过冲压滑块的上下直线运动，配合齿轮齿条传动结构将直线位移转化为丝锥的旋转进给运动，传动比经过精确匹配，丝锥进给螺距与待加工螺纹的标准螺距完全一致，不需要额外设置进给补偿结构，整套传动组件内嵌在模架的预留安装槽内，不额外占用模架外侧的安装空间，适配常规吨位开式冲床的安装台面尺寸。料带导向结构设置在攻丝工位的前后两侧，采用浮升销配合导料板的组合形式，冲压下死点时浮升销被压入下模座内部，料带紧贴凹模板表面完成冲压与攻丝动作，滑块回程后浮升销将料带顶起至离下模表面1.5mm的高度，配合送料机完成步距送料，避免料带成型部位与下模零件发生剐蹭蹭伤工件表面。丝锥夹头采用快换式浮动结构，夹头内部设置0.1mm的径向浮动间隙，

　　能够抵消料带步距误差、模架加工累积误差带来的微小位置偏差，避免丝锥受侧向力折断，夹头的锁紧结构采用侧面顶丝配置，更换丝锥时不需要拆解整套攻丝组件，只需要在模架打开状态下松开顶丝即可完成丝锥更换，减少产线换型调试的停机时间。下模对应攻丝工位设置有螺纹底孔避让孔，同时配置高压气嘴通道，合模攻丝过程中持续喷出压缩空气，将攻丝产生的金属切屑从避让孔吹出模外，避免切屑堆积在凹模型腔内造成工件压伤、丝锥卡屑折断的问题，气路接口统一设置在下模座的侧面，可直接接入车间现有压缩空气管路，不需要额外配置气源处理组件。整套机构的安装边界完全控制在标准连续模的模架尺寸范围内，闭合高度与同类型纯冲压连续模保持一致，不需要对现有冲床的安装参数、

　　闭合高度进行调整，可直接替换原有同规格纯冲压模架，在原有冲压工位基础上拓展攻丝功能。攻丝工位的位置排布紧邻成型工位之后，保证螺纹底孔冲孔后料带没有发生额外形变就完成攻丝作业，螺纹孔相对于工件成型特征的位置度可以稳定控制在0.05mm以内，满足精密五金件的装配公差要求。结构上所有传动齿轮、齿条部件都设置有密封护罩，避免冲压过程中产生的金属碎屑进入传动啮合面造成部件磨损，护罩上预留有润滑油注油孔，日常维护时不需要拆解护罩即可定期加注润滑脂，保证传动部件的使用寿命。在实际生产适配中，这套结构可以根据加工螺纹的规格更换对应传动比的齿轮组以及匹配的丝锥夹头，适配M2到M8范围内的公制标准螺纹加工，不需要对模架主体结构进行改动，换型时只需要更换对应传动组件与丝锥，调试过程中可以通过调整齿条的安装初始位置，控制丝锥的进给起始点，适配不同料厚的工件加工需求，料厚适配范围覆盖0.8mm到3mm的冷轧钢板、镀锌板、铝板等常用冲压板材。
