带法兰底座叉式球铰连接支座结构设计

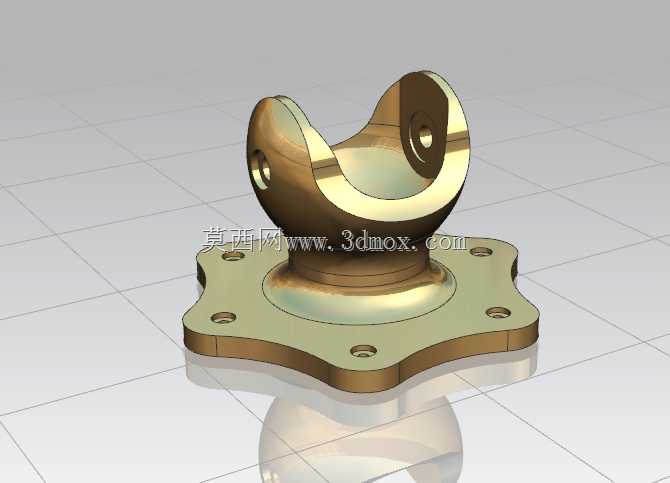

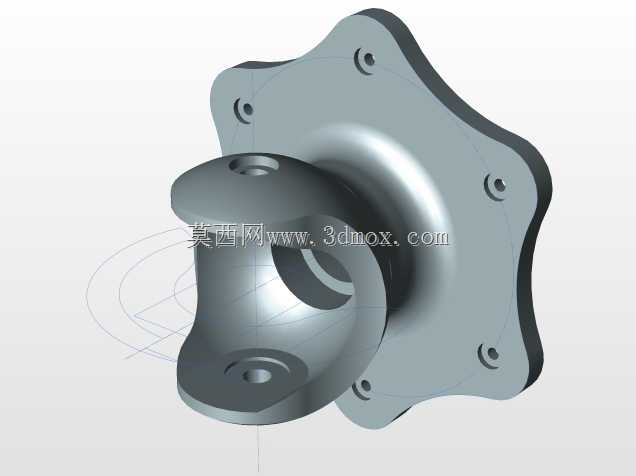

该款叉式球铰连接支座是工业传动与支撑场景中常用的万向铰接构件，主要应用于需要实现多自由度角度补偿的机械连接部位，常见于工程机械的连杆传动系统、自动化设备的角度调节机构、工装夹具的姿态调整单元以及特种车辆的悬挂连接节点，能够在连接两个刚性构件的同时，补偿装配过程中产生的角度偏差，抵消设备运行过程中因震动、形变带来的附加应力，避免连接部位出现应力集中导致的构件断裂或连接失效。从实际用途来看，该构件承担着载荷传递与角度自适应的双重作用，上部的叉型耳座用于配套连接销轴，与外部连杆或摆臂形成铰接副，下部的法兰底座则通过螺栓与设备安装基面牢固固定，中间的球头结构可实现一定锥角范围内的任意方向摆动，相比传统的固定铰接座，它能够适应更复杂的安装工况，降低对构件加工与装配的精度要求，同时在设备运行过程中持续吸收不同方向的偏载力，提升整套连接结构的使用寿命。在功能特性设计上，该支座采用一体化球头与底座衔接结构，球头与上部叉耳为整体加工成型，避免了分体装配带来的连接间隙，保证铰接传动的精度；法兰底座采用六孔均布的安装布局，星形外轮廓的法兰盘在保证安装强度的同时有效减轻了构件自重，法兰与球头衔接位置做了圆弧过渡处理，能够分散载荷传递过程中的应力集中，叉耳部位的同轴销孔做了加厚处理，可承受更大的径向销轴载荷，整体构件的表面做了均匀的光洁处理，能够降低铰接转动过程中的摩擦阻力。设计思路上，该构件优先考虑铰接摆动的角度范围与载荷承载能力的平衡，球头的直径设计兼顾了摆动角度需求与结构强度，避免球头过小导致承载不足，或是球头过大造成整体结构臃肿；法兰安装孔的位置分布经过测算，保证螺栓锁紧后法兰盘受力均匀，不会出现局部压紧力不足的情况；叉耳的开口宽度适配常用规格的连接端尺寸，销孔直径与常用标准销轴匹配，具备良好的通用互换性。在外形尺寸与安装边界方面，该支座的法兰盘最大外轮廓适配常规的安装基面尺寸，六个安装孔的孔距符合通用五金配件的安装规范，安装后整体高度处于紧凑区间，不会占用过多的设备内部安装空间，球头的摆动半径经过校核，在最大摆动角度下不会与法兰安装基面产生干涉，叉耳的销孔中心高度满足配套连杆的运动行程需求，安装时仅需通过对应规格的螺栓将法兰底座固定在安装基面，再通过销轴将叉耳与外部构件连接即可完成装配，无需额外的定制加工适配，能够直接应用于多数常规的万向铰接场景。
